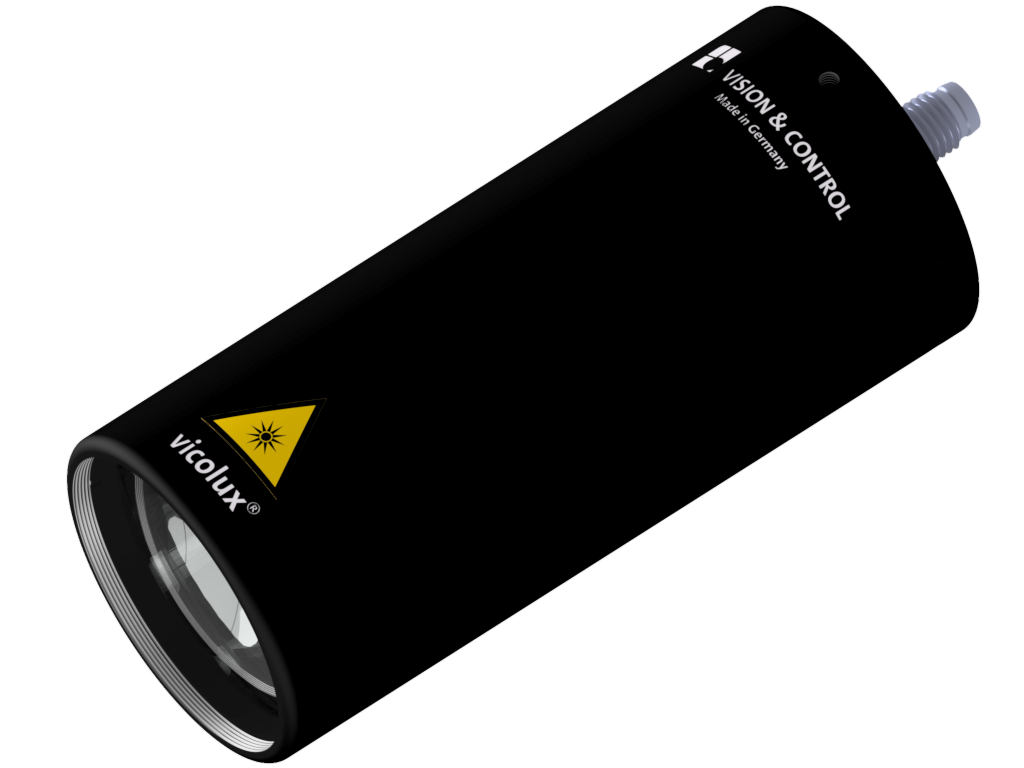

Telezentrische Beleuchtung - TZB38-B450-HP-24V

TZB38-B450-HP-24V
Kurzbeschreibung:

telezentrische Beleuchtung, blau, LF-Durchm.: 38 mm, P-LED, 24V, schaltbar, high

Bestellnummer:
1-33-286
EAN:
4251692647165
Downloads:
Eigenschaften

  • telezentrische LED-Beleuchtung - parallel gerichteter (kollimierter) Strahlengang
  • zur Detektion von Einschlüssen und Fehlstellen in transparenten Materialien wie in Edelsteinen;
    auch geeignet für die gezielte Hervorhebung von Kanten und Oberflächenstrukturen im Auflicht
  • ideal als Hintergrundbeleuchtung in Kombination mit telezentrischen Objektiven
  • geringe Divergenz, hohe Lichtleistung
  • Beleuchtungscontroller im Gehäuse integriert - Helligkeit fest eingestellt
  • Anschluss: M8-Stecker am Gehäuse
  • vielfältige Befestigungsmöglichkeiten und umfangreiches Zubehör

Technische Daten
LichtaustrittsflächeDurchmesser: 38 mm
LichtführungTelezentrisch
Lichtfarbe (typ.)Blau, 450 nm
BetriebsartDauerbetrieb
Schaltbetrieb
Betriebsspannung19V … 29V
Leistungsaufnahmemax. 3,5 W (146 mA bei 24 VDC)
Dauerbetrieb
• Bestrahlungsstärke 136 W/m²
• Beleuchtungsstärke 12,8 klx
• Strahldichte 2107,4 kW/m²sr
• Leuchtdichte 28,3 Mcd/m²
GehäusematerialAluminium, schwarz eloxiert
Optisches MaterialGlas
Filtergewinde-
Gewicht280 g
SchutzartIP 50
SchutzklasseIII, Sicherheitskleinspannung (SELV)
Risikogruppe (DIN EN 62471)Risikogruppe 3
Umgebungstemperatur0 °C … 45 °C
1bei 200 mm Arbeitsabstand
2bei 11 mrad
Zeichnungen

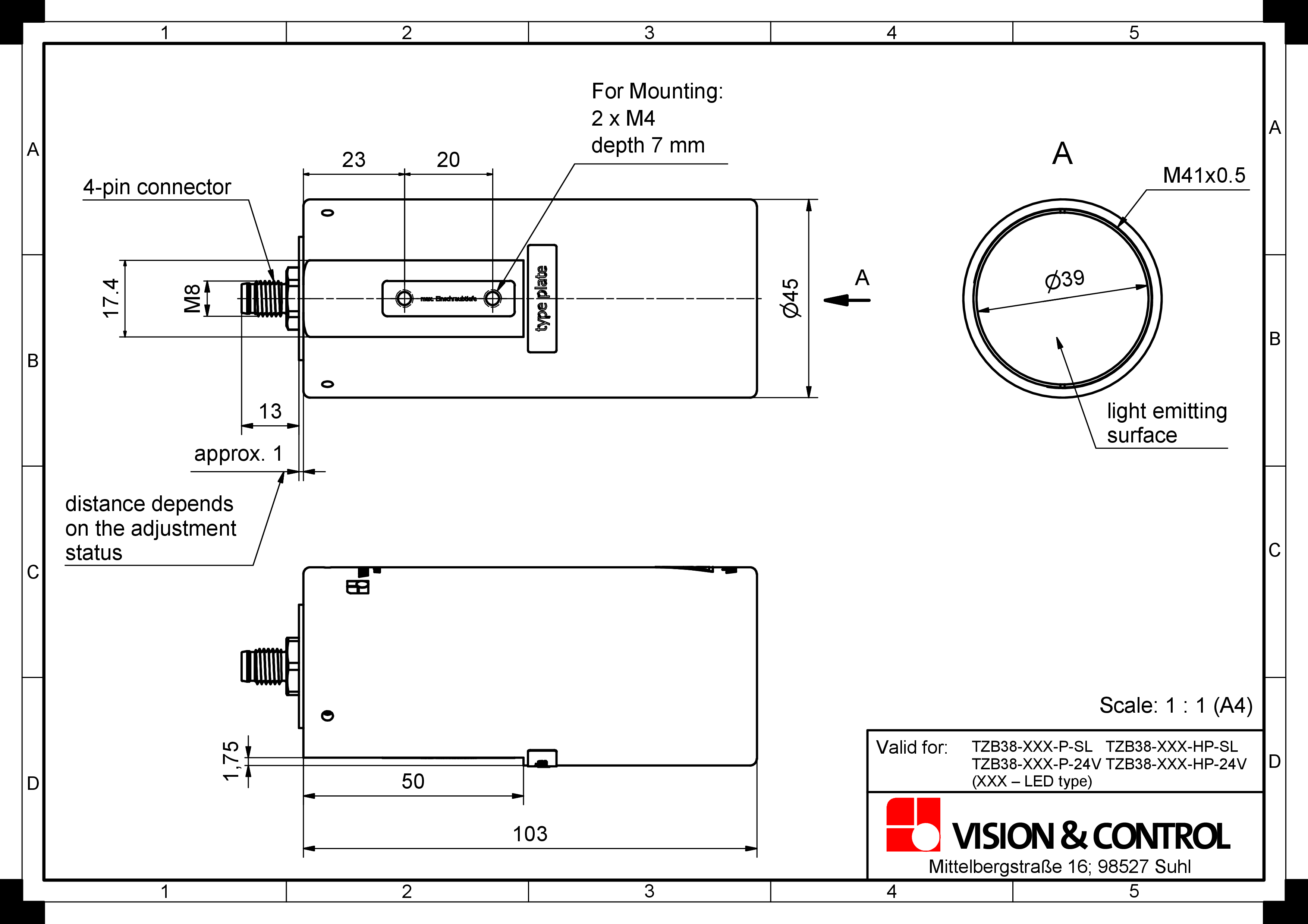

Maßzeichnung in mm
Anschlussbelegung: M8-Stecker

Kombinierbar mit

Bestellnummer Bezeichnung Beschreibung
TO30-Serie
2-05-547 TO30/4.3-100-V-B Telezentrisches Objektiv, C-Mount, Sensor max. 1/4", Blende F8 - F22, Blau
2-05-551 TO30/4.3-100-F8-B-RF Telezentrisches Objektiv, C-Mount, Sensor max. 1/4", Blende F8, rüttelfest, Blau
2-05-555 TO30/4.3-100-F14-B-RF Telezentrisches Objektiv, C-Mount, Sensor max. 1/4", Blende F14, rüttelfest, Blau
2-05-548 TO30/6.0-100-V-B Telezentrisches Objektiv, C-Mount, Sensor max. 1/3", Blende F8 - F22, Blau
2-05-552 TO30/6.0-100-F10-B-RF Telezentrisches Objektiv, C-Mount, Sensor max. 1/3", Blende F8, rüttelfest, Blau
2-05-556 TO30/6.0-100-F14-B-RF Telezentrisches Objektiv, C-Mount, Sensor max. 1/3", Blende F14, rüttelfest, Blau
2-05-549 TO30/9.1-85-V-B Telezentrisches Objektiv, C-Mount, Sensor max. 1/1,8", Blende F10 - F22, Blau
2-05-553 TO30/9.1-85-F10-B-RF Telezentrisches Objektiv, C-Mount, Sensor max. 1/1,8", Blende F10, rüttelfest, Blau
2-05-557 TO30/9.1-85-F14-B-RF Telezentrisches Objektiv, C-Mount, Sensor max. 1/1,8", Blende F14, rüttelfest, Blau
2-05-550 TO30/11.1-80-V-B Telezentrisches Objektiv, C-Mount, Sensor max. 2/3", Blende F10 - F22, Blau
2-05-554 TO30/11.1-80-F10-B-RF Telezentrisches Objektiv, C-Mount, Sensor max. 2/3", Blende F10, rüttelfest, Blau
2-05-558 TO30/11.1-80-F14-B-RF Telezentrisches Objektiv, C-Mount, Sensor max. 2/3", Blende F14, rüttelfest, Blau

Zubehör für Telezentrische Beleuchtungen - TZB38-B450-HP-24V

Bestellnummer Bezeichnung Beschreibung
Objektivhalter
2-90-139 Objektivhalter d45 Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm
Polarisationsfilter
2-91-220 Pol-Filter M40,5x0,5 Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M40,5x0,5
Filteradapter
2-91-189 Filteradapter d45 - M40,5 Aufsteckadapter zur Verwendung eines M40,5x0,5-Filters an Objektiven mit Klemmd. 45 mm
Umlenkspiegel 90°-Serie
2-25-128 Umlenkspiegel 90-45 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 45 mm
Anschlusskabel M8-4polig
1-11-609 Kabel-M8-4p-4A-gerade-5m 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende
1-11-611 Kabel-M8-4p-5A-gerade-1m 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende
1-11-612 Kabel-M8-4p-5A-gerade-2m 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende
1-11-613 Kabel-M8-4p-5A-gerade-3m 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende
1-11-614 Kabel-M8-4p-5A-gerade-5m 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende
1-11-607 Kabel-M8-4p-4A-gerade-10m 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende
1-11-605 Kabel-M8-4p-4A-gewinkelt-2m 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende
1-11-604 Kabel-M8-4p-4A-gewinkelt-5m 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende
1-11-606 Kabel-M8-4p-4A-gewinkelt-10m 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende
Verlängerungskabel M8-4polig
1-11-094 Verl-kabel-M8-4p-5A-1,5m 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker
1-11-095 Verl-kabel-M8-4p-5A-3,0m 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker
1-11-093 Verl-kabel-M8-4p-5A-0,6m 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker
Schaltnetzteile
4-40-218 Netzteil 24V-120W-5A für Hutschienenmontage, ohne Anschlusskabel, Typ: SDR-120-24
