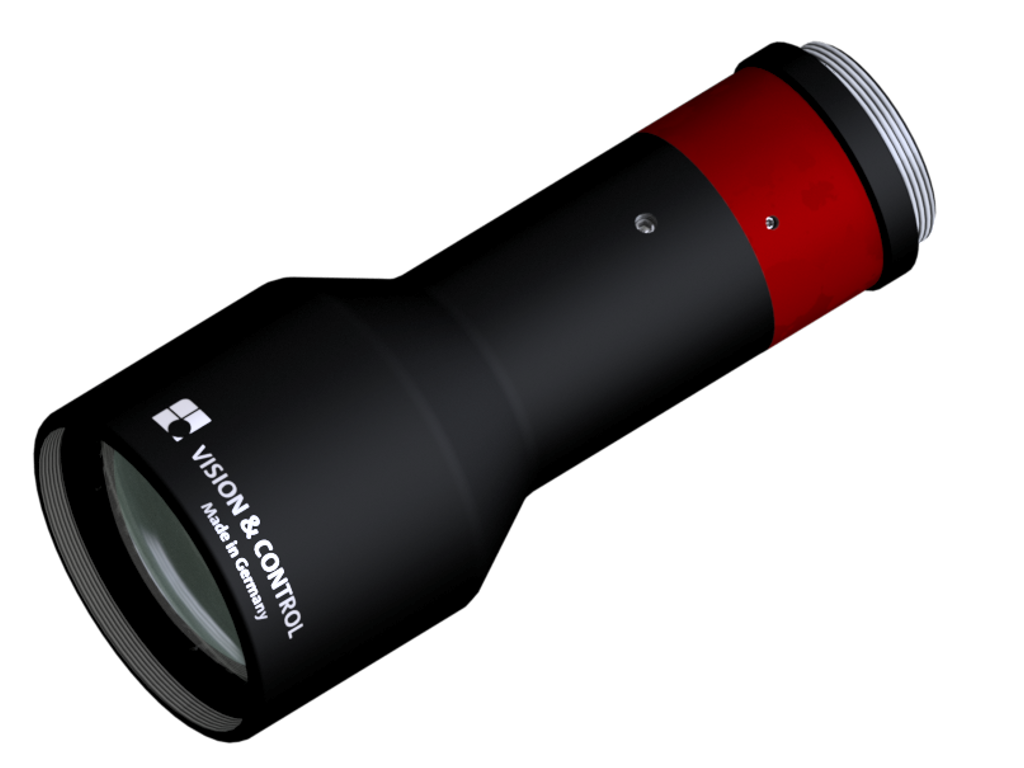

vicotar® Telezentrisches Objektiv - TO30/6.0-100-F14-BW-RF

TO30/6.0-100-F14-BW-RF
Kurzbeschreibung:

Telezentrisches Objektiv, C-Mount, Sensor max. 1/3", Blende F14, rüttelfest, Blau

Bestellnummer:
2-05-556
EAN:
4251692621073
Downloads:
Eigenschaften

  • telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
  • farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
  • Farbkorrektur erweitert bis tief in den blauen Spektralbereich
  • sehr gut geeignet für blaue LEDs inklusive „Deep Blue“-LEDs
  • dadurch besonders geeignet für weiße LEDs, da diese einen starken Blaulicht-Anteil besitzen
  • hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
  • Festblende
  • robuste Industrie-Ausführung

Technische Daten
Abbildungsmaßstab0,202
Spektralbereich450 nm - 950 nm
Arbeitsabstand100,0 mm
Kameraabstand (Objekt-Kameraanschluss)197,5 mm
Objektfelddiagonale (max)30 mm
Sensorformat (max)1/3"
Bildfelddiagonale (max)6 mm
Geeignet für Kameraauflösung4,3 MPixel
Empfohlene Pixelgröße2 µm
Blendefest (F14)
Objektivlänge96,1 mm
Objektivdurchmesser (max)42,0 mm
ObjektivanschlussC-Mount
Filtergewinde, objektseitigM39 x 0,5 - Tiefe: 7,2 mm
Gewicht139 g
Nutzbares Objektfeld mit:
• 1/3"-Sensor23,8 mm x 17,8 mm
• 1/4"-Sensor 16,8 mm x 10,9 mm
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen
Maßzeichnung in mm

Kombinierbar mit

Bestellnummer Bezeichnung Beschreibung
TZB38-P-SL-Serie
1-33-232 TZB38-B450-P-SL telezentrische Beleuchtung, blau, LF-Durchm.: 38 mm, smart light
1-33-233 TZB38-IR850-P-SL telezentrische Beleuchtung, IR850, LF-Durchm.: 38 mm, smart light
TZB38-P-24V-Serie
1-33-242 TZB38-B450-P-24V telezentrische Beleuchtung, blau, LF-Durchm.: 38 mm, 24V, schaltbar
1-33-286 TZB38-B450-HP-24V telezentrische Beleuchtung, blau, LF-Durchm.: 38 mm, 24V, schaltbar, high power
1-33-243 TZB38-IR850-P-24V telezentrische Beleuchtung, IR850, LF-Durchm.: 38 mm, 24V, schaltbar
1-33-287 TZB38-IR850-HP-24V telezentrische Beleuchtung, IR850, LF-Durchm.: 38 mm, 24V, schaltbar, high power
R-CLR-69-SL-Serie
1-33-007 R-CLR-69x41-B470-SL Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, smart light-Technologie
RK2036-24V-Serie
1-29-602 RK2036-B470-24V/C Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, controlled, Poti: 0-10V,
R-CLR-100-SL-Serie
1-33-012 R-CLR-100x73-B470-SL Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, smart light-Technologie
RK3652-24V-Serie
1-29-702 RK3652-B470-24V/C Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, controlled, Poti: 0-10V,

Zubehör für Telezentrische Objektive - TO30/6.0-100-F14-BW-RF

Bestellnummer Bezeichnung Beschreibung
Justierhilfen
5-10-114 Justierhilfe 20 zur einfachen Justage auf 20 mm Tiefenschärfe, für Abbildungsmaßstab 0,2 - 0,1
Objektivhalter
2-90-138 Objektivhalter d28 Halterung für telezentrische Objektive und Beleuchtungen mit d = 28 mm
Zwischenringe
2-90-415 Zwischenring 0,5 mm 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD)
2-90-416 Zwischenring 1,0 mm 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD)
2-90-419 Zwischenring 0,1 mm 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD)
2-90-420 Zwischenring 0,2 mm 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD)
Objektivadapter C-Mount
2-90-414 CS-/C-Mount Adapter 5,0 mm zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm
Neutraldichtefilter
2-91-160 ND-Filter 1,2 M39x0,5 Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M39x0,5
2-91-150 ND-Filter 0,6 M39x0,5 Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M39x0,5
Tageslichtsperrfilter
2-91-130 IR-Filter M39x0,5 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M39x0,5
Polarisationsfilter
2-91-140 Pol-Filter M39x0,5 Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M39x0,5
Farbfilter Blau
2-91-287 Farbfilter Blau M39x0,5 Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M39x0,5
UV-Sperrfilter
2-91-120 UV-Sperrfilter M39x0,5 Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M39x0,5
Farbfilter Rot
2-91-261 Farbfilter Rot M39x0,5 Langpassfilter ab 630 nm, rot, Filtergewinde M39x0,5
Farbfilter Grün
2-91-300 Farbfilter Grün M39x0,5 Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M39x0,5
Farbfilter Gelb
2-91-274 Farbfilter Gelb M39x0,5 Langpassfilter ab 530 nm, gelb, Filtergewinde M39x0,5
Umlenkspiegel 90°-Serie
2-25-114 Umlenkspiegel 90-42 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 42 mm
Adapter zur Befestigung von Beleuchtungen an Objektiven
1-29-674 Adapterring d41 - M39x0,5 für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M39x0,5
1-29-771 Adapterring d73 - M39x0,5 für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M39x0,5
Strahlteiler STE30x30
1-18-050 STE30x30-VIS Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm
1-18-025 Adapter STE30x30 - TZO42 Befestigung der STE30x30 an telezentrische Objektive und Beleuchtungen mit d = 42 mm
