Zubehör 90°-Umlenkung - Umlenkspiegel 90-45

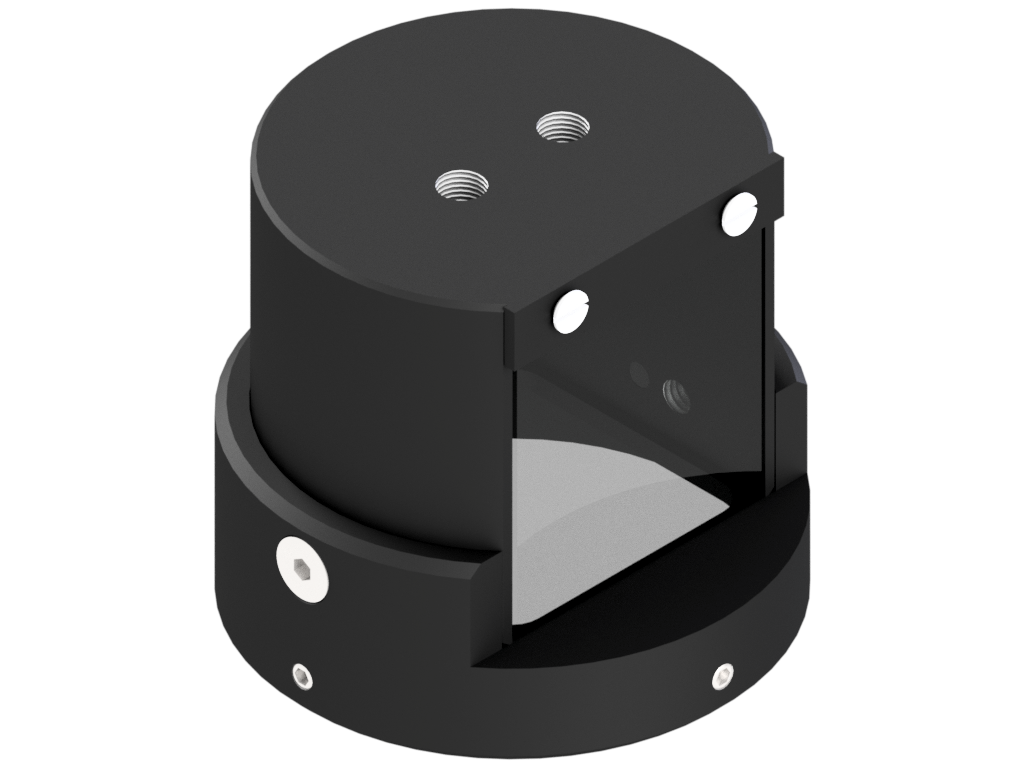

Umlenkspiegel 90-45
Kurzbeschreibung:

90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 45 mm

Bestellnummer:
2-25-128
Downloads:
Eigenschaften

  • Umlenkung des Strahlengangs um 90 Grad
  • zur einfachen Montage unter engsten Einbaubedingungen
  • aufsteckbar mit Arretierung
  • dreh- und fixierbare Ausführung
  • robustes Gehäuse, staubdicht, industrietauglich

Technische Daten
Ablenkendes ElementHalbwürfelprisma
Aufsteckdurchmesser45 mm
Freies Gesichtsfeld28 mm x 28 mm
Arbeitsabstandverkürzung21,7 mm
GehäusematerialAluminium, schwarz eloxiert
Optisches MaterialGlas
AbmessungenLänge: 45 mm
Durchmesser: 50 mm
Montagemöglichkeiten2 x M5 Montagebohrungen
Befestigung am Objektiv4 x M3 Gewindestifte im 90° Winkeln verteilt
Gewicht147 g
SchutzartIP 50
Umgebungstemperatur- 10°C ... 55°C
Angepasst an:
Telezentrische BeleuchtungTZB38-Serie
Zeichnungen

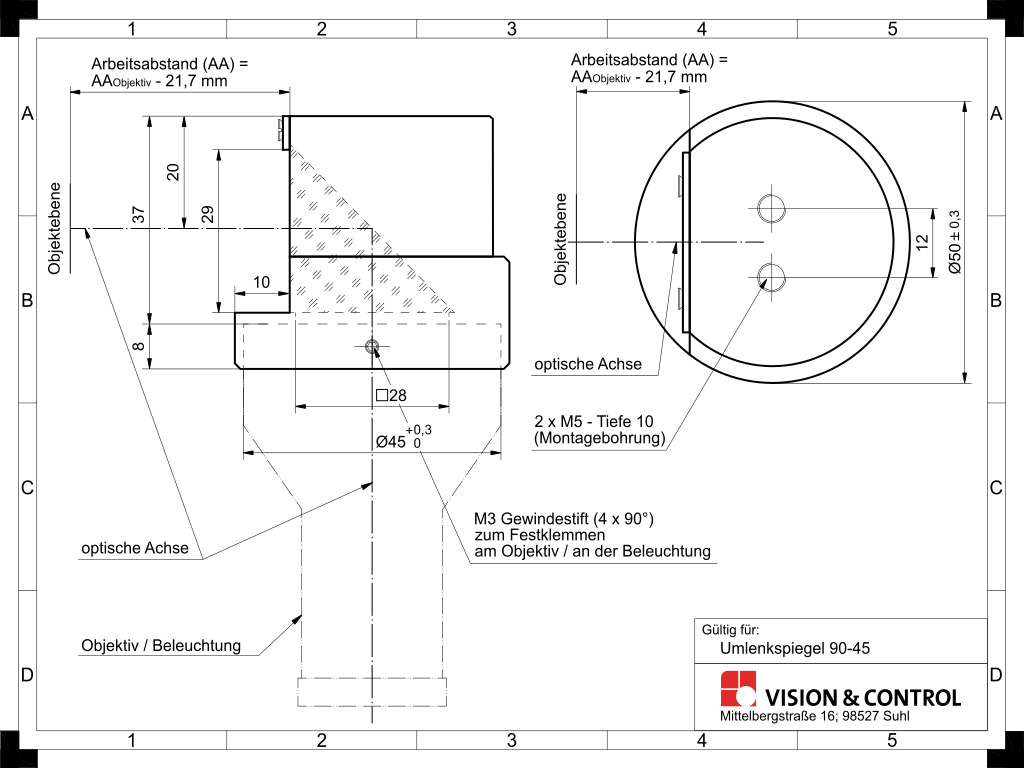

Maßzeichnung in mm
