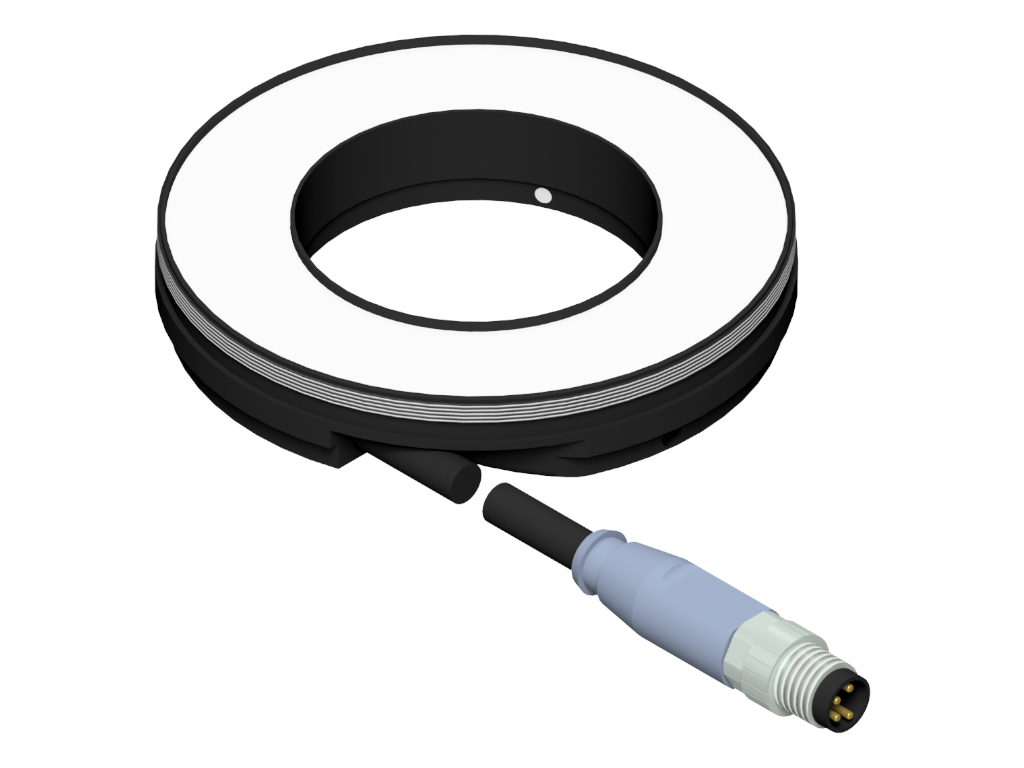

vicolux® Ringbeleuchtung - R-CLR-69x41-B470-SL - Leuchtfelddurchmesser 41/69 mm
Eigenschaften
- blitzbare Power-LED-Ringbeleuchtung mit gerichteter Lichtführung
- kombinierbar mit weiteren Beleuchtungen der R-CLR-Serie zu einer runden Flächenbeleuchtung
- homogene Ausleuchtung
- sicherer Betrieb mit vicolux® smart light Beleuchtungscontroller (z.B. DLC3005)
- Überhitzungsschutz dank integriertem digitalem Temperatursensor
- Anschluss: Kabel mit M8-Stecker
- robustes Metallgehäuse, Schutzklasse IP67
- umfangreiches Optik- und Montagezubehör verfügbar
Technische Daten
| Lichtaustrittsfläche | Durchmesser innen: 41 mmDurchmesser außen: 69 mm |
| Lichtfarbe | Blau, 470 nm |
| Abstrahlwinkel | 30 ° |
| Spannungsversorgung | Betrieb an Stromquelle! |
| Besonderheit | Blitzbar mit Blitzcontroller |
| Dauerbetrieb | |
| • Leistungsaufnahme | 6,5 W |
| • Bestrahlungsstärke | 100 W/m² |
| Blitzbetrieb | |
| • Leistungsaufnahme | 6,5 W |
| • Bestrahlungsstärke | 650 W/m² |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | LED, vergossen |
| Gewicht | 75 g |
| Schutzart | IP67 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | 1 |
| Umgebungstemperatur | -10 °C ... +55 °C |
Hinweise
Die Beleuchtung kann nur in Verbindung mit einem Beleuchtungscontroller oder einer geeigneten Stromquelle betrieben werden.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
Zeichnungen

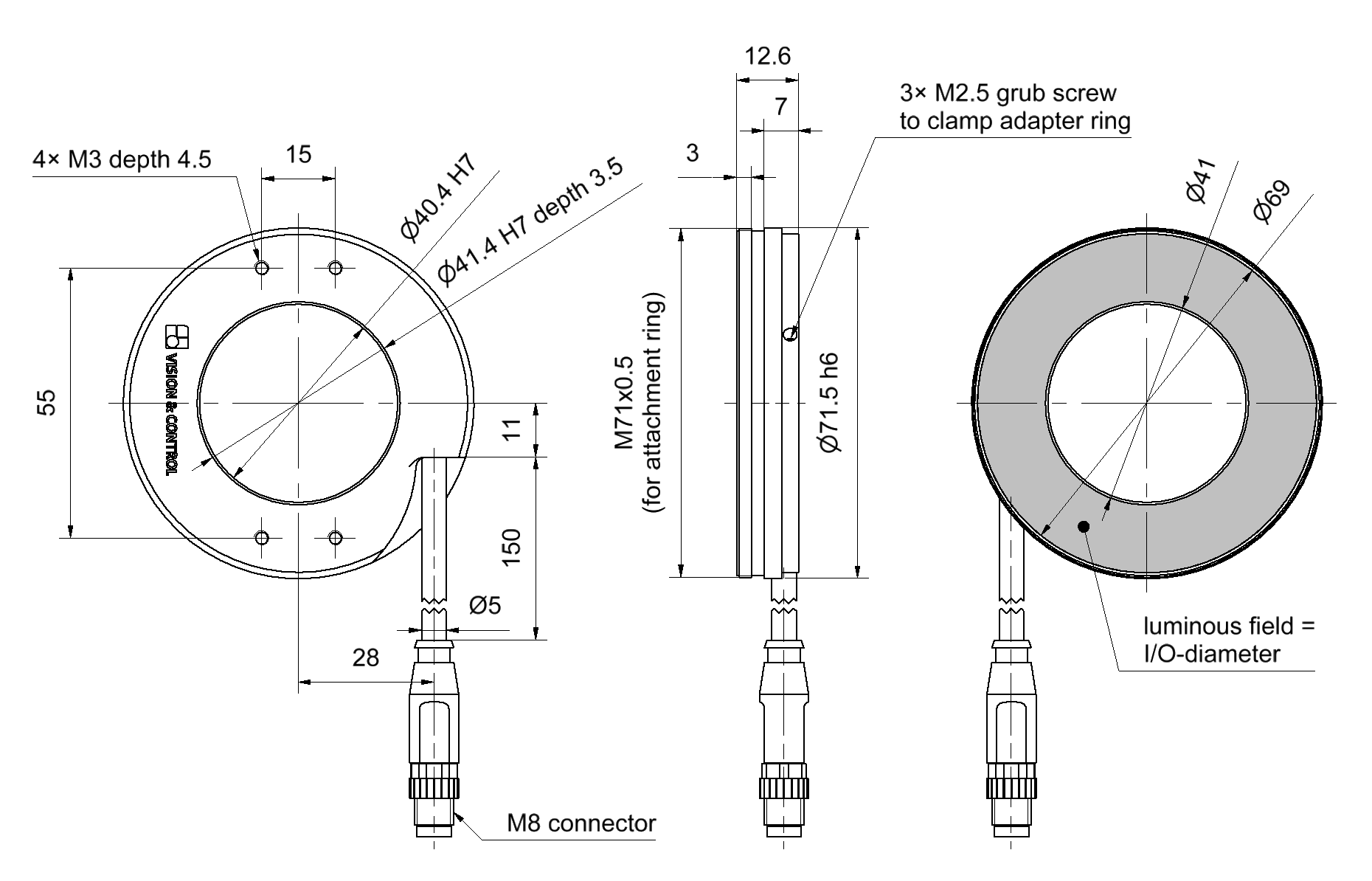

Maßzeichnung in mm
Anschlussbelegung M8-Stecker
Kombinierbar mit
Zubehör für Ringbeleuchtungen - R-CLR-69x41-B470-SL
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Halteringe | ||
| 1-29-650 | Vorschraubring M71x0,5 | für R-CLR-69x41 und RK2036, zur Befestigung von Strahlformungsoptiken |
| Diffusoren | ||
| 1-29-657 | Diffusor 40% d69 | für R-CLR-69x41 und RK2036, verwendbar mit Vorschraubring M71x0,5 (Best.-Nr.: 1-29-650) |
| Polarisatoren für Ringe | ||
| 5-00-020 | Polarisator linear d134/d41 | Polarisationsfilter für kombinierte Ringbeleuchtg., Di = 41, Da = 134 |
| 1-29-655 | Polarisator linear d70/d41 | Polarisationsfilter für Ringbeleuchtungen, Di = 41, Da = 70 |
| Fokussier- und Fresnellinse | ||
| 1-29-659 | Fresnellinse F50 d69 | für R-CLR-69x41 und RK2036, verwendbar mit Vorschraubring M71x0,5 (Best.-Nr.: 1-29-650) |
| 1-29-660 | Fresnellinse F100 d69 | für R-CLR-69x41 und RK2036, verwendbar mit Vorschraubring M71x0,5 (Best.-Nr.: 1-29-650) |
| 1-29-661 | Fresnellinse F150 d69 | für R-CLR-69x41 und RK2036, verwendbar mit Vorschraubring M71x0,5 (Best.-Nr.: 1-29-650) |
| 1-29-662 | Fresnellinse F200 d69 | für R-CLR-69x41 und RK2036, verwendbar mit Vorschraubring M71x0,5 (Best.-Nr.: 1-29-650) |
| Schutzabdeckung | ||
| 5-00-021 | Abdeckscheibe klar d134/d41 | Abdeckscheibe für komb. Ringbeleuchtungen, PMMA, Di = 41, Da = 134 |
| 1-29-658 | Abdeckscheibe klar d70/d41 | Abdeckscheibe für Ringbeleuchtungen, PMMA, Di = 41, Da = 70 |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-679 | Adapterring d41 - d25 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Klemmdurchmesser 25 mm |
| 1-29-673 | Adapterring d41 - M26x0,5 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M26x0,5 |
| 1-29-680 | Adapterring d41 - d27 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Klemmdurchmesser 27 mm |
| 1-29-670 | Adapterring d41 - M27x0,5 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M27x0,5 |
| 1-29-671 | Adapterring d41 - M30,5x0,5 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M30,5x0,5 |
| 1-29-681 | Adapterring d41 - d34 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Klemmdurchmesser 34 mm |
| 1-29-674 | Adapterring d41 - M39x0,5 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M39x0,5 |
| 1-29-676 | Adapterring d41 - M52x0,75 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M52x0,75 |
| 1-29-677 | Adapterring d41 - M67x0,75 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M67x0,75 |
| Anschlusskabel M8-4polig | ||
| 1-11-611 | Kabel-M8-4p-5A-gerade-1m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-612 | Kabel-M8-4p-5A-gerade-2m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-613 | Kabel-M8-4p-5A-gerade-3m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-614 | Kabel-M8-4p-5A-gerade-5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-609 | Kabel-M8-4p-4A-gerade-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-607 | Kabel-M8-4p-4A-gerade-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-605 | Kabel-M8-4p-4A-gewinkelt-2m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-604 | Kabel-M8-4p-4A-gewinkelt-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-606 | Kabel-M8-4p-4A-gewinkelt-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| Verlängerungskabel M8-4polig | ||
| 1-11-093 | Verl-kabel-M8-4p-5A-0,6m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-094 | Verl-kabel-M8-4p-5A-1,5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-095 | Verl-kabel-M8-4p-5A-3,0m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
