Vision Systeme, Mehrkamerasysteme
vicosys® - industrielle Bildverarbeitungssysteme für innovative Maschinenkonzepte
Optische Prüfaufgaben? End-of-Line-Prüfung? Thermografie? - mit vicosys® setzen Sie auf leistungsstarke, flexible Vision-Systeme für die nahtlose Integration in Serienprozesse.
Welche Vorteile bieten Vision Systeme von Vision & Control?
Skalierbare Plattform

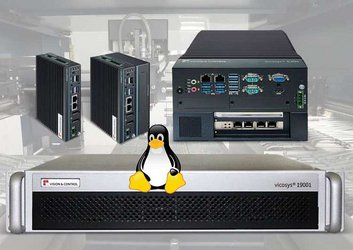

Robuste skalierbare Plattform auf Linux-Basis für den industriellen Einsatz.
Effiziente Projektarbeit
Die Modularität der vcwin-Software ermöglicht kurze Entwicklungszeiten und dem Entwickler, sich auf seine eigentliche Arbeit zu konzentrieren.
Externe Bibliotheken
Problemlos Ihre langjährig bewährten Algorithmen z.B. auf der Basis von Python oder Halcon-Skript einbinden.

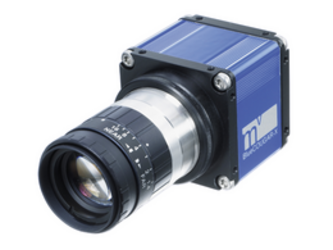

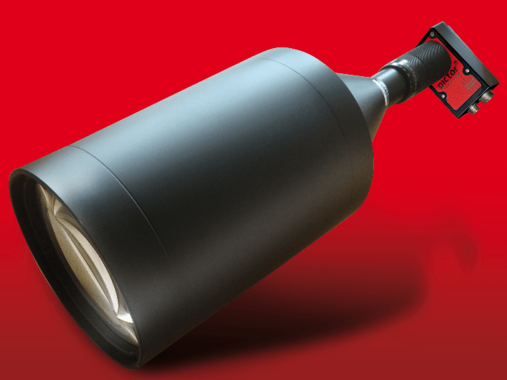

300 getestete Kameras
Mehr als 300 getestete Kameras verschiedener Hersteller kombinierbar - Flächen- und Zeilenkameras, Pol-, SWIR- und Wärmebildkamera, 10GigE-Technologie
Was bieten Vision Systeme von Vision & Control?
Industrieschnittstellen
Alle vicosys®-Systeme verfügen über industrielle Kommunikationsschnittstellen. Sie erfüllen höchste Ansprüche an Integration und Flexibilität.
- EtherCAT und PROFINET für Echtzeitkommunikation und durchgängige Prozesse
- modbusTCP und TELNET für die Kommunikation über Ethernet-Netzwerke
- digitale I/Os für maximale Kompatibilität zu älteren Anlagen und stand alone Anwendungen

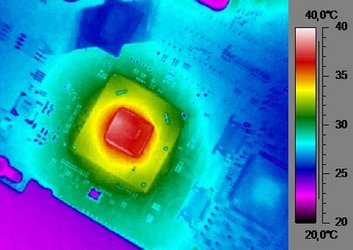

Ihr System für Thermografielösungen
24/7 - Exakte Temperaturmessung mit Flir-Thermographiekameras und 'aktive Thermographie'
⇒ Technologieseite 'Thermografie'
Ihr System für die Inspektion von Glaszylindern
Bei der Inspektion kleiner Blasen und Einschlüsse in langen Glasszylindern sind zahlreiche Bildaufnahmen erforderlich. Für diese Anwendung wurde ein kleines Objektfeld von 60 × 40 mm gewählt, um selbst Objekte mit einer Größe von nur 0,1 mm zuverlässig sichtbar zu machen. Aufgrund der Notwendigkeit, den Glaszylinder in verschiedenen Winkelstellungen, Tiefenebenen und linearen Prüfpositionen zu untersuchen, entstanden dabei über 100.000 Einzelaufnahmen. Durch den Einsatz von GenICam-kompatiblen Kameras mit moderner 10GigE-Technologie konnte die Prüfzeit in diesem Anwendungsfall von 45 auf lediglich 8 Minuten reduziert werden.
Ihr System für die Inspektion von Zollstöcken
Fünf vicosys® 19001-Systeme mit Intel® Core™ i9-10900K Prozessoren wurden eingesetzt, um alle 12 Glieder eines 3-Meter-Zollstocks innerhalb von nur 0,5 Sekunden vollständig zu prüfen. Jedes Glied wird beidseitig unter zwei unterschiedlichen Beleuchtungsrichtungen erfasst. Im Anschluss erfolgen eine Druckbildkontrolle, Oberflächenprüfung, Stoßkappenkontrolle sowie eine Maßkontrolle. Besonders herausfordernd war dabei die zuverlässige Erkennung vierfarbiger Druckebenen in der kurzen Prüfzeit – eine Aufgabe, die hohe Anforderungen an die Rechenleistung stellte.
Steckbriefe unserer Vision Systeme
vicosys® 6100 - Booksize
BV-Power auf der Hutschiene
- Mit nur 35 × 105 × 150 mm und einem Gewicht von 800 g besonders kompaktes PC-basiertes Mehrkamerasystem
- leistungsfähiger Intel® Prozessor
- EtherCAT-, PROFINET-Karten im optionalen 2HE-Expander integrierbar
- bis zu 16 Kameras
unterstützt > 300 Kameramodelle inklusive SWIR & Thermografie

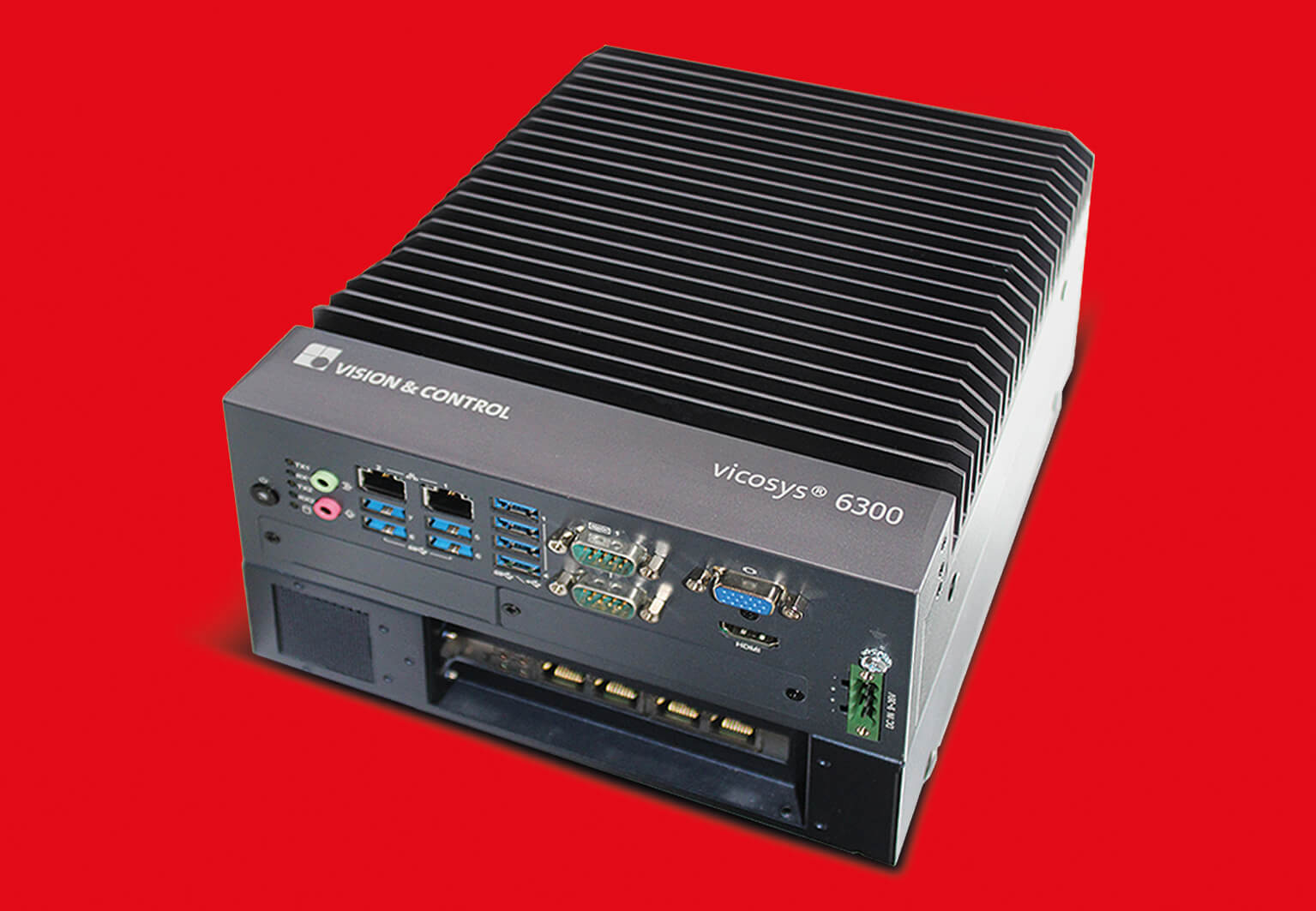

vicosys® 6300 - Kompakt
Maximale Geschwindigkeit für Ihren Schaltschrank:
- kompaktes Gehäuse - Bildverarbeitungssystem als Embedded PC
- leistungsfähiger Intel® Prozessor
- EtherCAT, PROFINET, dig. I/O sowie Kamerakarten integrierbar
- bis zu 16 Kameras
unterstützt > 300 Kameramodelle inklusive SWIR & Thermografie
⇒ Zum Produktkatalog vicosys® Mehrkamerasysteme

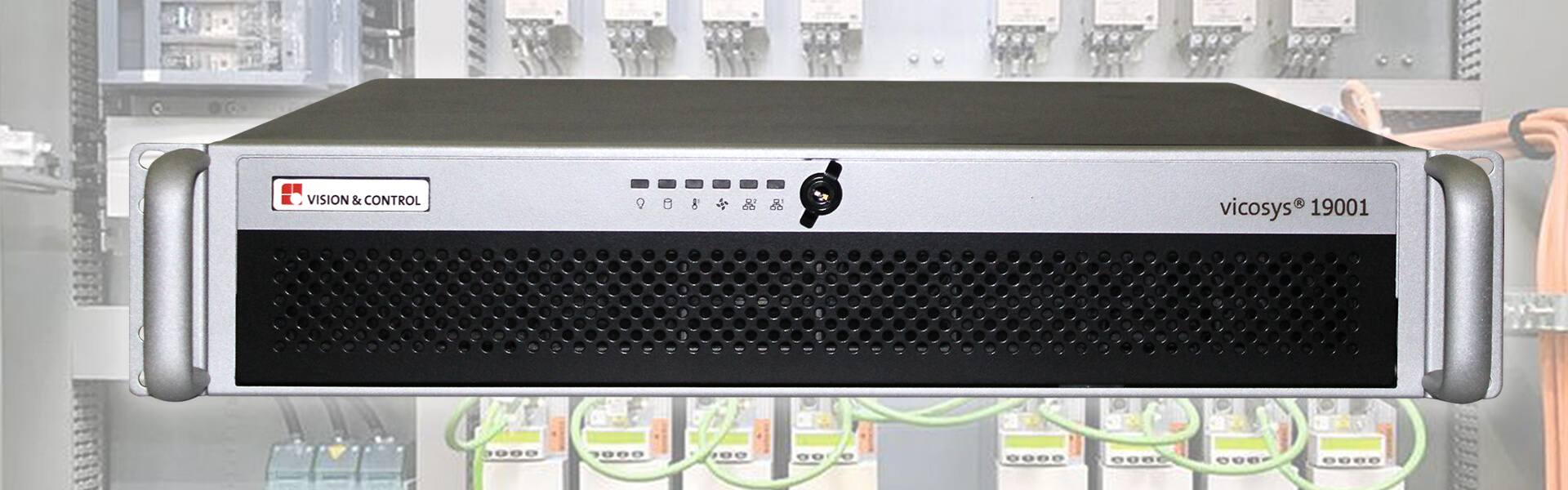

vicosys® 19001
High End – System für 19“ Racks mit maximaler Geschwindigkeit:
- Flache Bauform im 19“ Rack ab 2 HE
- leistungsstarker Prozessor (i7-10700E), 8 Kerne
- EtherCAT, PROFINET, dig. I/O sowie weitere Kamerakarten optional
- bis zu 16 Kameras
unterstützt > 300 Kameramodelle inklusive SWIR & Thermografie
⇒ Zum Produktkatalog vicosys® Mehrkamerasysteme
Häufig gestellte Fragen
HALCON-Skripte werden in der Entwicklungsumgebung (z. B. HDevelop) erstellt, in ausführbare Formate konvertiert und über die vicosys®-Systemsteuerung eingebunden. Die Integration erfolgt über das hochladen im Systemressourcen-Dialog und den zugehörigen HALCON-Aufruf an der geeigneten Stelle im Prüfprogramm. Eine HALCON-Runtime-Lizenz auf dem vicosys® ist dafür erforderlich.
- Bundle-Runtime-Lizenz
Für den Einsatz auf vicosys® für alle Funktionen (außer DeepLearning) für HALCON.
- DeepLearning-Runtime-Lizenz
Für den Einsatz auf vicosys® für alle Funktionen (inkl. DeepLearning) für HALCON.
- Entwicklerlizenz für HDevelop (MVTec)
Diese Lizenz ist pro Entwicklungsplatz für HDevelop notwendig. HDevelop ist eine interaktive Entwicklungsumgebung für die Erstellung und das Testen von HALCON-Programmen.
- Angepasste Runtime-Lizenzen auf Anfrage
Für spezifische Anwendungsfälle sind reduzierte Funktionsumfänge möglich
Hinweis: Die Runtime-Lizenzen werden bei Vision&Control mit Dongle verkauft. Der Lizenzerwerb erfolgt über das Bestellformular (Konfigurator) beim Kauf einer vicosys® Bildverarbeitungssystems. Es werden immer Lizenzen vom Typ Progress verwendet. Dies erlaubt die Verwendung der aktuellsten HALCON-Bibliothek ab Kaufzeitpunkt + 2 Jahre.
Die Leistung wird durch die TOPS (Tera Operations per Second) und die Anzahl sowie Art der verwendeten Prozessorkerne bestimmt.
vicosys®-Systeme bieten eine hohe Rechenleistung für anspruchsvolle Bildverarbeitung.
| CPU-Typ | Basis-Takt | Turbo-Takt | Kerne | Threads | RAM | TOPS | |
| vicosys® 6100 | Intel® Atom® x6413E | 1.5GHz | Bis zu 3 GHz | 4 | 4 | 8 GB | 12,9 |
| vicosys® 6300 | Intel® Core™ i3-9300TE | 2,2 GHz | Bis zu 3,2 GHz | 4 | 4 | 8 GB | 16,1 |
| vicosys® 19001 | Intel® Core™ i7-10700E | 2,9 GHz | Bis zu 4,5 GHz | 8 | 16 | 16 GB | 35,4 |
| vicosys® 19001 mit i9-10900K | Intel® Core™ i9-10900K | 3,7 GHz | Bis zu 5,3 GHz | 10 | 20 | 32 GB | 85,5 |
Hinweis: Für diesen Vergleich wurde die Anzahl der Integer-Operationen beim Basistakt der CPU angeben. Die Systeme werden mit aktiviertem Turbomodus ausgeliefert, dieser kann bei ungünstigen Umgebungstemperaturen bis zum Basistakt automatisch gedrosselt werden.
Mehr als 300 getestete Kameras verschiedener Hersteller kombinierbar - Flächen- und Zeilenkameras, Pol-, SWIR- und Wärmebildkamera, 10GigE-Technologie.
Alle Kameras finden Sie in unserem
Zollrelevanz:
Wärmebildkameras unterliegen speziellen Exportbestimmungen.
Andere Bildcharakteristik:
Wärmebilder reagieren anders auf Oberflächen als klassische visuelle Kameras. Dünne Kunststofffolien können z.B. transparent erscheinen. Glas reflektiert die Wärmestrahlung fast vollständig. Wichtig ist der Emissionsgrad des Materials. Je höher dieser ist, um so weniger spiegeln die Objekte die umgebende Wärmestrahlung.
NUC (Non-Uniformity Correction):
Die NUC-Operation ist Kalibrierverfahren zur Bildoptimierung und muss regelmäßig während des Prozesses über den Genicam-Befehl ausgeführt werden um eine gleichbleibende Bildqualität zu gewährleisten.
Kontrastspreizung:
Da der aufgenommene Temperaturbereich der Wärmebildkamera viel größer ist, als der für die Auswertung relevante Bereich muss dieser über die Option „Kontrastspreizung“ im „Utilities für vicosys“ eingestellt werden.
Germanium-Objektiv:
Objektive von Wärmebildkameras für vicosys® sind werkseitig verbaut und nicht austauschbar. Dies ist Voraussetzung für eine werksseitige Kalibrierung und eine genaue Temperaturmessung.
Radiometrische JPEGs:
Es können bei der Fehlerbildspeicherung zusätzliche Temperaturdaten abgelegt werden, die ein nachträgliches Auslesen der Temperaturmessung erlauben
Besonders geeignet für die passive Thermografie (z. B. heiße Bauteile im Prozess), aber auch für aktive Thermografie mit externer Energiequelle. Mehr Informationen finden Sie auf unserer
Ja, es können unterschiedliche Kameras (z. B. Wärmebild- und visuelle Kameras) gleichzeitig betrieben werden. Die Bildverarbeitung erfolgt synchronisiert im vicosys®-System.
Die Nutzung von DeepLearning mit vicosys® erfordert drei Schritte:
- Nutzung des HALCON Deep Learning Toolkits für Trainingsprozesse um eine Modelldatei zu erzeugen
- Verwenden Sie HDevelop um in einem Halcon - Skript das Modell anzuwenden
- Kopieren Sie das HDevelop-Skript auf das vicosys® mit Deep Learning Runtime-Lizenz und rufen Sie über den Ruby Rechenscript-Befehl die Halcon-Funktion auf
Video Control Panel – Dialog zur Einrichtung von Kameras mit Livebilder
IO-Test-Tool – Zum Einsehen der digitalen Eingänge und Schalten der Ausgänge
Monitorfenster – Darstellung des aktuellen Kamerabildes (inkl. Zoom-Funktion)
Bildreport – Darstellung der Grauwerte (0..255) eines kleinen Bildausschnitts zur Betrachtung der Kantenform oder Bildhelligkeit
webHMI erlaubt die einfache webbasierte Visualisierung und Steuerung von HALCON-Prozessen.
HALCON-Skripte werden direkt im Prüfprogramm aufgerufen. Über das webHMI lassen sich dabei Parameter übergeben und gezielt Unterprogramme ausführen. Die benutzerfreundliche Oberfläche ermöglicht eine einfache Auswahl, Parametrierung und Visualisierung der Abläufe.
Für ein besseres Verständnis der Funktionen und Möglichkeiten des webHMI empfehlen wir unsere Video-Tutorials im Download-Bereich:
Die Bildverarbeitung ist vollständig gekapselt und arbeitet ohne direkten Zugriff durch den Bediener (ohne Windows-Oberfläche). Eine Manipulation direkt am vicosys®-System ist nicht möglich. Somit wird auch eine Echtzeitfähigkeit möglich.
Dadurch kann die Benutzeroberfläche auf die vorgesehenen Parameter und Funktionen beschränkt werden. Die Kapselung kann beispielsweise über ein Webinterface umgesetzt werden und stellt in vielen Anwendungen der Medizintechnik oder sicherheitskritischen Prüfprozessen eine Grundvoraussetzung dar. Der Umfang der zulässigen Bedienung kann projektspezifisch festgelegt werden.
| Prozessschnittstellen | EtherCAT, Profinet, Digital-I/O |
| Kameraschnittstelle | GigE-Vision Onboard mit POE mit 1G, 5G, 10G |
| Maschinenschnittstelle \ Inbetriebnahme via vcwin: | |
| vicosys 6100: Ethernet 100/1000/2500 Mbit LAN | |
| vicosys 6300: Ethernet 100/1000 Mbit LAN | |
| vicosys 19001: Ethernet 100/1000 Mbit LAN | |
| Direktverbindung oder Kameraschnittstelle ohne POE: | |
| vicosys 6100: 1000/2500 Mbit LAN | |
| vicosys 6300: 1000 Mbit LAN | |
| vicosys 19001: 1000 Mbit LAN | |
| Kommunikationsschnittstellen | USB 3.0, USB 2.0 |
| weitere technische Daten | Handbuch im Bereich Produkte |
Leichte Vernetzung der Teilnehmer mit zertifiziertem PROFINET (CLASS B)
Die einfache Netzwerk-Topologie von Profinet (Ring und Linie) und vielen anderen Feldbussen garantieren
einen einfachen und sicheren Aufbau der Anlagen- und Maschinennetzwerke. Die Nutzung von
Standard-Patchkabeln sowohl für PROFINET vereinfacht die Installation.
Einfache Integration der Systeme in SIEMENS SPS S7
Das Bildverarbeitungssystem wird als PROFINET IO Device in die Steuerung eingebunden. Die Steuerung kann
über das Netzwerk die Bildaufnahme der Systeme auslösen, Prüfaufgaben wechseln sowie
Prozessdaten lesen und schreiben. Die standardisierte Beschreibungsdateien im GSD – Format
unterstützen die einfache Integration der Bildverarbeitungssysteme in die Anlagensteuerung.
Robust und bewährt
PROFINET ist eine preiswerte, robuste und über einen langen Zeitraum bewährte Feldbustechnologie,
die von unseren Vision Systemen unterstützt wird.
Wir bieten Gateways zur Anbindung von vicosys® an alle üblichen Feldbusse an.

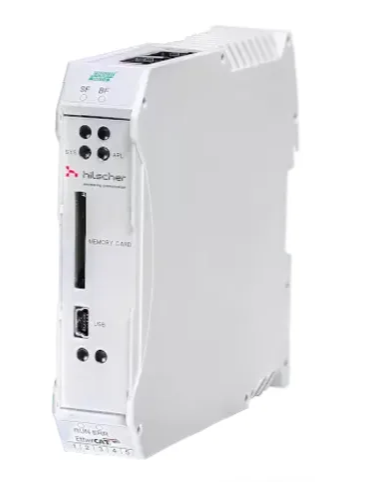

- für Real-Time-Ethernet (EtherCAT,Ethernet/IP, PowerLink, ...) empfehlen wir die Gateways netTAP151 Hilscher
- für Profibus nach Ethernet empfehlen wir das netTAP50
- über beide Gateways können Messwerte und Parameter zur Steuerung übertragen werden
Vision & Control steht für persönliche Betreuung und maßgeschneiderte Lösungen. Unser Serviceangebot umfasst umfassende Leistungen, die weit über die reine Produktbereitstellung hinausgehen:
Konzepterstellung
technische Beratung zur optimalen Umsetzung Ihrer Anforderungen
Projektbegleitung
persönliche Unterstützung während der gesamten Projektlaufzeit - von der Planung bis zur Umsetzung Ihrer individuellen Bildverarbeitungslösung
Softwareentwicklung
Unterstützung bei der Übernahme kundeneigener Software-Bibliotheken und Skripte
HMI-Entwicklung & individuelle Anpassungen
maßgeschneiderte Bedienoberflächen und Softwarelösungen
Effizienter Support vor Ort oder per Fernwartung
flexibel und zuverlässig
Schulungen
praxisnahe Inhouse-Schulungen oder Einrichterschulungen direkt bei Ihnen
Wir freuen uns auf Ihre Anfrage
Buchen Sie Ihren Termin in unserem Demolabor
Sie interessieren sich für eine Komplettlösung
Qualität ist uns wichtig!
Qualität wird bei uns groß geschrieben. Die Vision & Control GmbH ist nach ISO 9001 zertifiziert.
Alle unsere Produkte werden in Deutschland produziert .
Teilnahme am globalen GS1 System. EAN / GTIN Produktkennzeichnung
