Telezentrische Objektive
Wählen Sie, ausgehend von Ihrem Sensor, das gewünschte Objektfeld x*y [mm²] aus.
Entscheiden Sie sich für einen Arbeitsabstand und ggf. für weitere Besonderheiten des gewünschten Objektives.
In der Liste unterhalb des Produktfilters finden Sie alle für Ihre Anwendung in Frage kommenden Objektive.
Produktübersicht Telezentrische Objektive Neuentwicklungen | Produktablösungen
195/195 Ergebnisse
Bezeichnung:
Kurzbeschreibung:
Bi-Telezentrisches Objektiv, C-Mount, Sensor opt. 2/3", Blende F16, W/NIR
Bestellnummer:
2-05-604
EAN:
4251692621394
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objekt- und bildseitig telezentrischem Strahlengang
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Festblende
- robuste Industrie-Ausführung
Technische Daten
| Abbildungsmaßstab | 0,26 |
| Spektralbereich | 465 nm - 950 nm |
| Arbeitsabstand | 165,0 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 398,5 mm |
| Objektfelddiagonale (max.) | 42 mm |
| Sensorformat (opt.) | 2/3" |
| Bildfelddiagonale (max.) | 11 mm |
| Geeignet für Kameraauflösung | 9,3 MPixel |
| Empfohlene Pixelgröße | 2,5 µm |
| Blende | fest (F16) |
| Objektivanschluss | C-Mount |
| Filtergewinde, objektseitig | M52 x 0,75 |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 438 g |
| Nutzbares Objektfeld mit: | |
| • 2/3"-Sensor (8,8 x 6,6 mm²) | 33,8 mm x 25,4 mm |
| • 1/1,8"-Sensor (7,1 x 5,4 mm²) | 27,3 mm x 20,8 mm |
| • 1/2"-Sensor (6,4 x 4,8 mm²) | 24,6 mm x 18,5 mm |
| • 1/3"-Sensor (4,8 x 3,6 mm²) | 18,5 mm x 13,8 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen

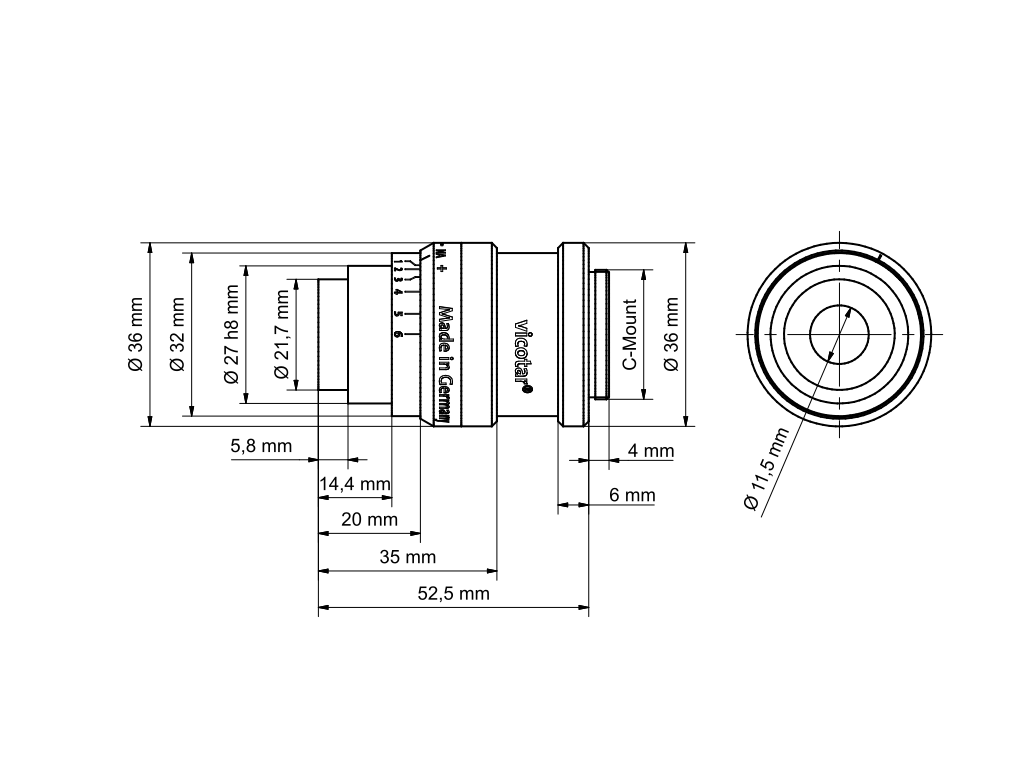

Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| TZB51-UDC-a Serie | ||
| 1-10-941 | TZB51-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-942 | TZB51-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-943 | TZB51-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-940 | TZB51-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-944 | TZB51-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| TZB51-Serie | ||
| 1-10-201 | TZB51-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-198 | TZB51-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-202 | TZB51-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-200 | TZB51-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-215 | TZB51-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| R-CLR-69-SL-Serie | ||
| 1-33-007 | R-CLR-69x41-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, smart light-Technologie |
| RK2036-24V-Serie | ||
| 1-29-602 | RK2036-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, controlled, Poti: 0-10V, |
| R-CLR-100-SL-Serie | ||
| 1-33-012 | R-CLR-100x73-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, smart light-Technologie |
| RK3652-24V-Serie | ||
| 1-29-702 | RK3652-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, controlled, Poti: 0-10V, |
| R-CLR-132-SL-Serie | ||
| 1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
| RK5268-24V-Serie | ||
| 1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Justierhilfen | ||
| 5-10-112 | Justierhilfe 10 | zur einfachen Justage auf 10 mm Tiefenschärfe, für Abbildungsmaßstab 0,5 - 0,2 |
| Objektivhalter | ||
| 2-90-122 | Objektivhalter d32 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| 2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
| 2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
| Gewindeadapter C-Mount | ||
| 5-00-011 | Gewindeadapter C-Mount-M42 | Adapter zur Befestigung von Objektiven mit C-Mount an Kameras mit M42-Anschluss |
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Neutraldichtefilter | ||
| 2-91-174 | ND-Filter 3,0 M52x0,75 | Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M52x0,75 |
| 2-91-164 | ND-Filter 1,2 M52x0,75 | Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M52x0,75 |
| 2-91-154 | ND-Filter 0,6 M52x0,75 | Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M52x0,75 |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| 2-91-134 | IR-Filter M52x0,75 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M52x0,75 |
| Polarisationsfilter | ||
| 2-91-144 | Pol-Filter M52x0,75 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M52x0,75 |
| Farbfilter Blau | ||
| 2-91-290 | Farbfilter Blau M52x0,75 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M52x0,75 |
| UV-Sperrfilter | ||
| 2-91-124 | UV-Sperrfilter M52x0,75 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M52x0,75 |
| Farbfilter Rot | ||
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
| 2-91-262 | Farbfilter Rot M52x0,75 | Langpassfilter ab 630 nm, rot, Filtergewinde M52x0,75 |
| Farbfilter Grün | ||
| 2-91-303 | Farbfilter Grün M52x0,75 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M52x0,75 |
| Farbfilter Gelb | ||
| 2-91-277 | Farbfilter Gelb M52x0,75 | Langpassfilter ab 530 nm, gelb, Filtergewinde M52x0,75 |
| Umlenkspiegel 90°-Serie | ||
| 2-25-115 | Umlenkspiegel 90-56 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 56 mm |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-676 | Adapterring d41 - M52x0,75 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M52x0,75 |
| 1-29-772 | Adapterring d73 - M52x0,75 | für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M52x0,75 |
| 1-29-870 | Adapterring d104 - M52x0,75 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M52x0,75 |
| Strahlteiler STE60x60 | ||
| 1-20-050 | STE60x60-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
| 1-20-022 | Adapter STE60x60 - TZO56 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 56mm |
Bezeichnung:
Kurzbeschreibung:
Bi-Telezentrisches Objektiv, C-Mount, Sensor opt. 2/3", Blende F10, W/NIR
Bestellnummer:
2-05-607
EAN:
4251692621424
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objekt- und bildseitig telezentrischem Strahlengang
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Festblende
- robuste Industrie-Ausführung
Technische Daten
| Abbildungsmaßstab | 0,26 |
| Spektralbereich | 465 nm - 950 nm |
| Arbeitsabstand | 165,0 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 398,5 mm |
| Objektfelddiagonale (max.) | 42 mm |
| Sensorformat (opt.) | 2/3" |
| Bildfelddiagonale (max.) | 11 mm |
| Geeignet für Kameraauflösung | 9,3 MPixel |
| Empfohlene Pixelgröße | 2,5 µm |
| Blende | fest (F10) |
| Objektivanschluss | C-Mount |
| Filtergewinde, objektseitig | M52 x 0,75 |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 438 g |
| Nutzbares Objektfeld mit: | |
| • 2/3"-Sensor (8,8 x 6,6 mm²) | 33,8 mm x 25,4 mm |
| • 1/1,8"-Sensor (7,1 x 5,4 mm²) | 27,3 mm x 20,8 mm |
| • 1/2"-Sensor (6,4 x 4,8 mm²) | 24,6 mm x 18,5 mm |
| • 1/3"-Sensor (4,8 x 3,6 mm²) | 18,5 mm x 13,8 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen

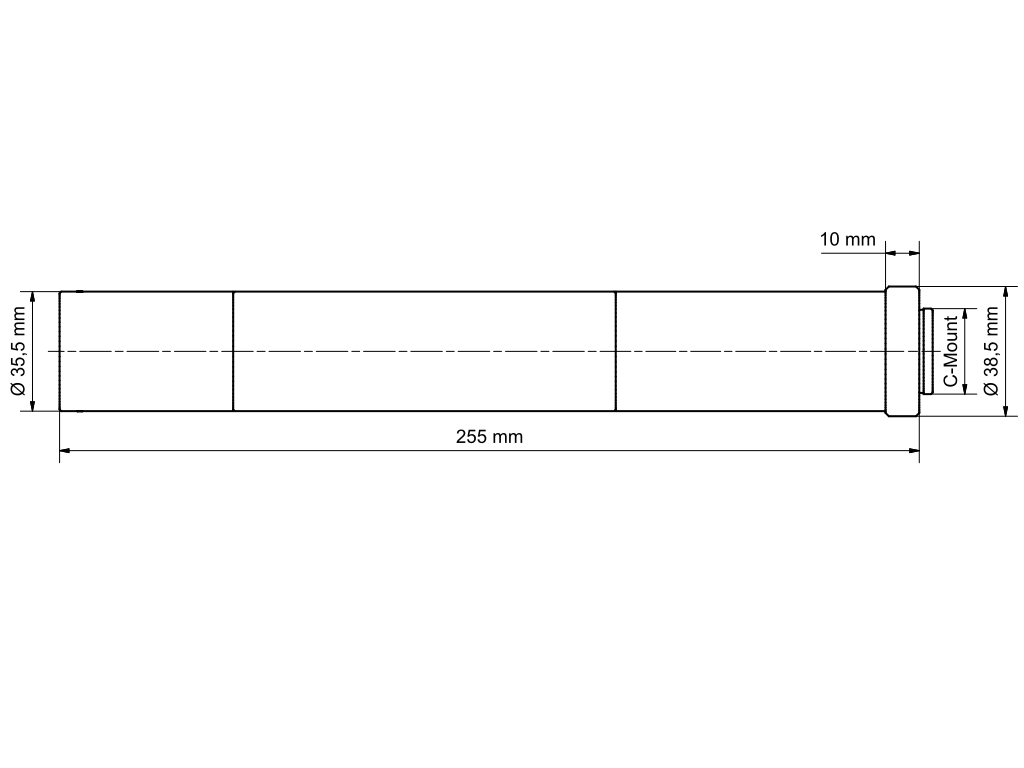

Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| TZB51-UDC-a Serie | ||
| 1-10-941 | TZB51-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-942 | TZB51-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-943 | TZB51-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-940 | TZB51-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-944 | TZB51-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| TZB51-Serie | ||
| 1-10-201 | TZB51-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-198 | TZB51-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-202 | TZB51-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-200 | TZB51-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-215 | TZB51-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| R-CLR-69-SL-Serie | ||
| 1-33-007 | R-CLR-69x41-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, smart light-Technologie |
| RK2036-24V-Serie | ||
| 1-29-602 | RK2036-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, controlled, Poti: 0-10V, |
| R-CLR-100-SL-Serie | ||
| 1-33-012 | R-CLR-100x73-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, smart light-Technologie |
| RK3652-24V-Serie | ||
| 1-29-702 | RK3652-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, controlled, Poti: 0-10V, |
| R-CLR-132-SL-Serie | ||
| 1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
| RK5268-24V-Serie | ||
| 1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Justierhilfen | ||
| 5-10-112 | Justierhilfe 10 | zur einfachen Justage auf 10 mm Tiefenschärfe, für Abbildungsmaßstab 0,5 - 0,2 |
| Objektivhalter | ||
| 2-90-122 | Objektivhalter d32 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| 2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
| 2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
| Gewindeadapter C-Mount | ||
| 5-00-011 | Gewindeadapter C-Mount-M42 | Adapter zur Befestigung von Objektiven mit C-Mount an Kameras mit M42-Anschluss |
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Neutraldichtefilter | ||
| 2-91-174 | ND-Filter 3,0 M52x0,75 | Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M52x0,75 |
| 2-91-164 | ND-Filter 1,2 M52x0,75 | Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M52x0,75 |
| 2-91-154 | ND-Filter 0,6 M52x0,75 | Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M52x0,75 |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| 2-91-134 | IR-Filter M52x0,75 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M52x0,75 |
| Polarisationsfilter | ||
| 2-91-144 | Pol-Filter M52x0,75 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M52x0,75 |
| Farbfilter Blau | ||
| 2-91-290 | Farbfilter Blau M52x0,75 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M52x0,75 |
| UV-Sperrfilter | ||
| 2-91-124 | UV-Sperrfilter M52x0,75 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M52x0,75 |
| Farbfilter Rot | ||
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
| 2-91-262 | Farbfilter Rot M52x0,75 | Langpassfilter ab 630 nm, rot, Filtergewinde M52x0,75 |
| Farbfilter Grün | ||
| 2-91-303 | Farbfilter Grün M52x0,75 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M52x0,75 |
| Farbfilter Gelb | ||
| 2-91-277 | Farbfilter Gelb M52x0,75 | Langpassfilter ab 530 nm, gelb, Filtergewinde M52x0,75 |
| Umlenkspiegel 90°-Serie | ||
| 2-25-115 | Umlenkspiegel 90-56 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 56 mm |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-676 | Adapterring d41 - M52x0,75 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M52x0,75 |
| 1-29-772 | Adapterring d73 - M52x0,75 | für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M52x0,75 |
| 1-29-870 | Adapterring d104 - M52x0,75 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M52x0,75 |
| Strahlteiler STE60x60 | ||
| 1-20-050 | STE60x60-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
| 1-20-022 | Adapter STE60x60 - TZO56 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 56mm |
Bezeichnung:
Kurzbeschreibung:
Bi-Telezentrisches Objektiv, C-Mount, Sensor opt. 2/3", Blende F6 - F22, W/NIR
Bestellnummer:
2-05-600
EAN:
4251692621356
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objekt- und bildseitig telezentrischem Strahlengang
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- verstellbare Blende mit Kennzeichnung der Blendenzahlen, arretierbar
- robuste Industrie-Ausführung
Technische Daten
| Abbildungsmaßstab | 0,26 |
| Spektralbereich | 465 nm - 950 nm |
| Arbeitsabstand | 185,0 mm |
| WD Adjust @ 850 nm | + 1,3 mm |
| WD Adjust @ 940 nm | + 2,0 mm |
| WD Adjust @ 1050 nm | + 3,1 mm |
| WD Adjust @ 1500 nm | + 8,3 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 417 mm |
| Objektfelddiagonale (max.) | 42 mm |
| Sensorformat (opt.) | 2/3" |
| Bildfelddiagonale (max.) | 11 mm |
| Geeignet für Kameraauflösung | 9,3 MPixel |
| Empfohlene Pixelgröße | 2,5 µm |
| Blende | verstellbar (F6 - F22) |
| Objektivanschluss | C-Mount |
| Filtergewinde, objektseitig | M52 x 0,75 |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 437 g |
| Nutzbares Objektfeld mit: | |
| • 2/3"-Sensor (8,8 x 6,6 mm²) | 33,8 mm x 25,4 mm |
| • 1/1,8"-Sensor (7,1 x 5,4 mm²) | 27,3 mm x 20,8 mm |
| • 1/2"-Sensor (6,4 x 4,8 mm²) | 24,6 mm x 18,5 mm |
| • 1/3"-Sensor (4,8 x 3,6 mm²) | 18,5 mm x 13,8 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| TZB51-UDC-a Serie | ||
| 1-10-941 | TZB51-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-942 | TZB51-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-943 | TZB51-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-940 | TZB51-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-944 | TZB51-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| TZB51-Serie | ||
| 1-10-201 | TZB51-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-198 | TZB51-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-202 | TZB51-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-200 | TZB51-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-215 | TZB51-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| R-CLR-69-SL-Serie | ||
| 1-33-007 | R-CLR-69x41-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, smart light-Technologie |
| RK2036-24V-Serie | ||
| 1-29-602 | RK2036-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, controlled, Poti: 0-10V, |
| R-CLR-100-SL-Serie | ||
| 1-33-012 | R-CLR-100x73-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, smart light-Technologie |
| RK3652-24V-Serie | ||
| 1-29-702 | RK3652-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, controlled, Poti: 0-10V, |
| R-CLR-132-SL-Serie | ||
| 1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
| RK5268-24V-Serie | ||
| 1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Justierhilfen | ||
| 5-10-112 | Justierhilfe 10 | zur einfachen Justage auf 10 mm Tiefenschärfe, für Abbildungsmaßstab 0,5 - 0,2 |
| Objektivhalter | ||
| 2-90-122 | Objektivhalter d32 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| 2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
| 2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
| Gewindeadapter C-Mount | ||
| 5-00-011 | Gewindeadapter C-Mount-M42 | Adapter zur Befestigung von Objektiven mit C-Mount an Kameras mit M42-Anschluss |
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Neutraldichtefilter | ||
| 2-91-174 | ND-Filter 3,0 M52x0,75 | Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M52x0,75 |
| 2-91-164 | ND-Filter 1,2 M52x0,75 | Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M52x0,75 |
| 2-91-154 | ND-Filter 0,6 M52x0,75 | Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M52x0,75 |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| 2-91-134 | IR-Filter M52x0,75 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M52x0,75 |
| Polarisationsfilter | ||
| 2-91-144 | Pol-Filter M52x0,75 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M52x0,75 |
| Farbfilter Blau | ||
| 2-91-290 | Farbfilter Blau M52x0,75 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M52x0,75 |
| UV-Sperrfilter | ||
| 2-91-124 | UV-Sperrfilter M52x0,75 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M52x0,75 |
| Farbfilter Rot | ||
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
| 2-91-262 | Farbfilter Rot M52x0,75 | Langpassfilter ab 630 nm, rot, Filtergewinde M52x0,75 |
| Farbfilter Grün | ||
| 2-91-303 | Farbfilter Grün M52x0,75 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M52x0,75 |
| Farbfilter Gelb | ||
| 2-91-277 | Farbfilter Gelb M52x0,75 | Langpassfilter ab 530 nm, gelb, Filtergewinde M52x0,75 |
| Umlenkspiegel 90°-Serie | ||
| 2-25-115 | Umlenkspiegel 90-56 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 56 mm |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-676 | Adapterring d41 - M52x0,75 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M52x0,75 |
| 1-29-772 | Adapterring d73 - M52x0,75 | für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M52x0,75 |
| 1-29-870 | Adapterring d104 - M52x0,75 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M52x0,75 |
| Strahlteiler STE60x60 | ||
| 1-20-050 | STE60x60-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
| 1-20-022 | Adapter STE60x60 - TZO56 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 56mm |
Bezeichnung:
Kurzbeschreibung:
Bi-Telezentrisches Objektiv, C-Mount, Sensor opt. 2/3", Blende F16, W/NIR
Bestellnummer:
2-05-603
EAN:
4251692621387
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objekt- und bildseitig telezentrischem Strahlengang
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Festblende
- robuste Industrie-Ausführung
Technische Daten
| Abbildungsmaßstab | 0,26 |
| Spektralbereich | 465 nm - 950 nm |
| Arbeitsabstand | 185,0 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 417 mm |
| Objektfelddiagonale (max.) | 42 mm |
| Sensorformat (opt.) | 2/3" |
| Bildfelddiagonale (max.) | 11 mm |
| Geeignet für Kameraauflösung | 9,3 MPixel |
| Empfohlene Pixelgröße | 2,5 µm |
| Blende | fest (F16) |
| Objektivanschluss | C-Mount |
| Filtergewinde, objektseitig | M52 x 0,75 |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 433 g |
| Nutzbares Objektfeld mit: | |
| • 2/3"-Sensor (8,8 x 6,6 mm²) | 33,8 mm x 25,4 mm |
| • 1/1,8"-Sensor (7,1 x 5,4 mm²) | 27,3 mm x 20,8 mm |
| • 1/2"-Sensor (6,4 x 4,8 mm²) | 24,6 mm x 18,5 mm |
| • 1/3"-Sensor (4,8 x 3,6 mm²) | 18,5 mm x 13,8 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| TZB51-UDC-a Serie | ||
| 1-10-941 | TZB51-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-942 | TZB51-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-943 | TZB51-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-940 | TZB51-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-944 | TZB51-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| TZB51-Serie | ||
| 1-10-201 | TZB51-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-198 | TZB51-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-202 | TZB51-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-200 | TZB51-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-215 | TZB51-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| R-CLR-69-SL-Serie | ||
| 1-33-007 | R-CLR-69x41-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, smart light-Technologie |
| RK2036-24V-Serie | ||
| 1-29-602 | RK2036-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, controlled, Poti: 0-10V, |
| R-CLR-100-SL-Serie | ||
| 1-33-012 | R-CLR-100x73-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, smart light-Technologie |
| RK3652-24V-Serie | ||
| 1-29-702 | RK3652-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, controlled, Poti: 0-10V, |
| R-CLR-132-SL-Serie | ||
| 1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
| RK5268-24V-Serie | ||
| 1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Justierhilfen | ||
| 5-10-112 | Justierhilfe 10 | zur einfachen Justage auf 10 mm Tiefenschärfe, für Abbildungsmaßstab 0,5 - 0,2 |
| Objektivhalter | ||
| 2-90-122 | Objektivhalter d32 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| 2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
| 2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
| Gewindeadapter C-Mount | ||
| 5-00-011 | Gewindeadapter C-Mount-M42 | Adapter zur Befestigung von Objektiven mit C-Mount an Kameras mit M42-Anschluss |
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Neutraldichtefilter | ||
| 2-91-174 | ND-Filter 3,0 M52x0,75 | Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M52x0,75 |
| 2-91-164 | ND-Filter 1,2 M52x0,75 | Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M52x0,75 |
| 2-91-154 | ND-Filter 0,6 M52x0,75 | Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M52x0,75 |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| 2-91-134 | IR-Filter M52x0,75 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M52x0,75 |
| Polarisationsfilter | ||
| 2-91-144 | Pol-Filter M52x0,75 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M52x0,75 |
| Farbfilter Blau | ||
| 2-91-290 | Farbfilter Blau M52x0,75 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M52x0,75 |
| UV-Sperrfilter | ||
| 2-91-124 | UV-Sperrfilter M52x0,75 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M52x0,75 |
| Farbfilter Rot | ||
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
| 2-91-262 | Farbfilter Rot M52x0,75 | Langpassfilter ab 630 nm, rot, Filtergewinde M52x0,75 |
| Farbfilter Grün | ||
| 2-91-303 | Farbfilter Grün M52x0,75 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M52x0,75 |
| Farbfilter Gelb | ||
| 2-91-277 | Farbfilter Gelb M52x0,75 | Langpassfilter ab 530 nm, gelb, Filtergewinde M52x0,75 |
| Umlenkspiegel 90°-Serie | ||
| 2-25-115 | Umlenkspiegel 90-56 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 56 mm |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-676 | Adapterring d41 - M52x0,75 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M52x0,75 |
| 1-29-772 | Adapterring d73 - M52x0,75 | für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M52x0,75 |
| 1-29-870 | Adapterring d104 - M52x0,75 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M52x0,75 |
| Strahlteiler STE60x60 | ||
| 1-20-050 | STE60x60-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
| 1-20-022 | Adapter STE60x60 - TZO56 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 56mm |
Bezeichnung:
Kurzbeschreibung:
Bi-Telezentrisches Objektiv, C-Mount, Sensor opt. 2/3", Blende F10, W/NIR
Bestellnummer:
2-05-606
EAN:
4251692621417
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objekt- und bildseitig telezentrischem Strahlengang
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Festblende
- robuste Industrie-Ausführung
Technische Daten
| Abbildungsmaßstab | 0,26 |
| Spektralbereich | 465 nm - 950 nm |
| Arbeitsabstand | 185,0 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 417 mm |
| Objektfelddiagonale (max.) | 42 mm |
| Sensorformat (opt.) | 2/3" |
| Bildfelddiagonale (max.) | 11 mm |
| Geeignet für Kameraauflösung | 9,3 MPixel |
| Empfohlene Pixelgröße | 2,5 µm |
| Blende | fest (F10) |
| Objektivanschluss | C-Mount |
| Filtergewinde, objektseitig | M52 x 0,75 |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 433 g |
| Nutzbares Objektfeld mit: | |
| • 2/3"-Sensor (8,8 x 6,6 mm²) | 33,8 mm x 25,4 mm |
| • 1/1,8"-Sensor (7,1 x 5,4 mm²) | 27,3 mm x 20,8 mm |
| • 1/2"-Sensor (6,4 x 4,8 mm²) | 24,6 mm x 18,5 mm |
| • 1/3"-Sensor (4,8 x 3,6 mm²) | 18,5 mm x 13,8 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| TZB51-UDC-a Serie | ||
| 1-10-941 | TZB51-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-942 | TZB51-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-943 | TZB51-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-940 | TZB51-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-944 | TZB51-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| TZB51-Serie | ||
| 1-10-201 | TZB51-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-198 | TZB51-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-202 | TZB51-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-200 | TZB51-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-215 | TZB51-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| R-CLR-69-SL-Serie | ||
| 1-33-007 | R-CLR-69x41-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, smart light-Technologie |
| RK2036-24V-Serie | ||
| 1-29-602 | RK2036-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, controlled, Poti: 0-10V, |
| R-CLR-100-SL-Serie | ||
| 1-33-012 | R-CLR-100x73-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, smart light-Technologie |
| RK3652-24V-Serie | ||
| 1-29-702 | RK3652-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, controlled, Poti: 0-10V, |
| R-CLR-132-SL-Serie | ||
| 1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
| RK5268-24V-Serie | ||
| 1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Justierhilfen | ||
| 5-10-112 | Justierhilfe 10 | zur einfachen Justage auf 10 mm Tiefenschärfe, für Abbildungsmaßstab 0,5 - 0,2 |
| Objektivhalter | ||
| 2-90-122 | Objektivhalter d32 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| 2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
| 2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
| Gewindeadapter C-Mount | ||
| 5-00-011 | Gewindeadapter C-Mount-M42 | Adapter zur Befestigung von Objektiven mit C-Mount an Kameras mit M42-Anschluss |
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Neutraldichtefilter | ||
| 2-91-174 | ND-Filter 3,0 M52x0,75 | Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M52x0,75 |
| 2-91-164 | ND-Filter 1,2 M52x0,75 | Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M52x0,75 |
| 2-91-154 | ND-Filter 0,6 M52x0,75 | Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M52x0,75 |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| 2-91-134 | IR-Filter M52x0,75 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M52x0,75 |
| Polarisationsfilter | ||
| 2-91-144 | Pol-Filter M52x0,75 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M52x0,75 |
| Farbfilter Blau | ||
| 2-91-290 | Farbfilter Blau M52x0,75 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M52x0,75 |
| UV-Sperrfilter | ||
| 2-91-124 | UV-Sperrfilter M52x0,75 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M52x0,75 |
| Farbfilter Rot | ||
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
| 2-91-262 | Farbfilter Rot M52x0,75 | Langpassfilter ab 630 nm, rot, Filtergewinde M52x0,75 |
| Farbfilter Grün | ||
| 2-91-303 | Farbfilter Grün M52x0,75 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M52x0,75 |
| Farbfilter Gelb | ||
| 2-91-277 | Farbfilter Gelb M52x0,75 | Langpassfilter ab 530 nm, gelb, Filtergewinde M52x0,75 |
| Umlenkspiegel 90°-Serie | ||
| 2-25-115 | Umlenkspiegel 90-56 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 56 mm |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-676 | Adapterring d41 - M52x0,75 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M52x0,75 |
| 1-29-772 | Adapterring d73 - M52x0,75 | für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M52x0,75 |
| 1-29-870 | Adapterring d104 - M52x0,75 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M52x0,75 |
| Strahlteiler STE60x60 | ||
| 1-20-050 | STE60x60-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
| 1-20-022 | Adapter STE60x60 - TZO56 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 56mm |
Bezeichnung:
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor opt. 1,2", Festblende, W/NIR
Bestellnummer:
2-05-218
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- großer Arbeitsabstand
- hochauflösend, verzeichnungsarm
- farboptimiert und lichtstark
- robuste Industrie-Ausführung
- Festblende
Technische Daten
| Abbildungsmaßstab | 7,41 |
| Spektralbereich | 380 nm - 900 nm |
| Arbeitsabstand | 48,5 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 258 mm |
| Objektfelddiagonale (max.) | 2,8 mm |
| Sensorformat (opt.) | Typ 4/3 |
| Bildfelddiagonale (max.) | 21,5 mm |
| Geeignet für Kameraauflösung | 18,9 MPixel |
| Empfohlene Pixelgröße | 3,45 µm |
| Blende | fest (F22) |
| Objektivanschluss | C-Mount |
| Gewicht | 243 g |
| Nutzbares Objektfeld mit: | |
| • Sensor Typ 4/3 (17,3 x 13,0 mm²) | 2,3 mm x 1,8 mm |
| • 1"-Sensor (12,8 x 9,6 mm²) | 1,7 mm x 1,3 mm |
| • 2/3"-Sensor (8,8 x 6,6 mm²) | 1,2 mm x 0,9 mm |
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Objektivhalter | ||
| 2-90-124 | Objektivhalter d35,5 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 35,5 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| Gewindeadapter C-Mount | ||
| 5-00-011 | Gewindeadapter C-Mount-M42 | Adapter zur Befestigung von Objektiven mit C-Mount an Kameras mit M42-Anschluss |
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Umlenkspiegel 90°-Serie | ||
| 2-25-116 | Umlenkspiegel 90-35,5 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 35,5 mm |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-156 | Adapterring d14 - d35,5 | für RK613, zur Befestigung an Objektiven mit Klemmdurchmesser 35,5 mm |
| 1-10-022 | Adapterring d27 - d35,5 | für RK1220, zur Befestigung an Objektiven mit Klemmdurchmesser 35,5 mm |
| Strahlteiler STE30x30 | ||
| 1-18-024 | Adapter STE30x30 - TZO35,5 | Befestigung der STE30x30 an telezentrische Objektive und Beleuchtungen mit d = 35,5 mm |
Bezeichnung:
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor opt. 1,2", Festblende, W/NIR
Bestellnummer:
2-05-220
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- großer Arbeitsabstand
- hochauflösend, verzeichnungsarm
- farboptimiert und lichtstark
- robuste Industrie-Ausführung
- Festblende
Technische Daten
| Abbildungsmaßstab | 9,7 |
| Spektralbereich | 380 nm - 900 nm |
| Arbeitsabstand | 48,0 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 303 mm |
| Objektfelddiagonale (max.) | 2,2 mm |
| Sensorformat (opt.) | Typ 4/3 |
| Bildfelddiagonale (max.) | 21,5 mm |
| Geeignet für Kameraauflösung | 18,9 MPixel |
| Empfohlene Pixelgröße | 3,45 µm |
| Blende | fest (F24) |
| Objektivanschluss | C-Mount |
| Gewicht | 500 g |
| Nutzbares Objektfeld mit: | |
| • Sensor Typ 4/3 (17,3 x 13,0 mm²) | 1,8 mm x 1,3 mm |
| • 1"-Sensor (12,8 x 9,6 mm²) | 1,3 mm x 1 mm |
| • 2/3"-Sensor (8,8 x 6,6 mm²) | 0,9 mm x 0,7 mm |
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Objektivhalter | ||
| 2-90-124 | Objektivhalter d35,5 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 35,5 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| Gewindeadapter C-Mount | ||
| 5-00-011 | Gewindeadapter C-Mount-M42 | Adapter zur Befestigung von Objektiven mit C-Mount an Kameras mit M42-Anschluss |
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Umlenkspiegel 90°-Serie | ||
| 2-25-116 | Umlenkspiegel 90-35,5 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 35,5 mm |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-156 | Adapterring d14 - d35,5 | für RK613, zur Befestigung an Objektiven mit Klemmdurchmesser 35,5 mm |
| 1-10-022 | Adapterring d27 - d35,5 | für RK1220, zur Befestigung an Objektiven mit Klemmdurchmesser 35,5 mm |
| Strahlteiler STE30x30 | ||
| 1-18-024 | Adapter STE30x30 - TZO35,5 | Befestigung der STE30x30 an telezentrische Objektive und Beleuchtungen mit d = 35,5 mm |
Bezeichnung:
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor opt. 1/2", variable Blende, W/NIR
Bestellnummer:
2-05-236
EAN:
4251692620083
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- hochauflösend, verzeichnungsarm, geringer Telezentriefehler
- verfügbar mit Abbildungsmaßstab 1,5x, 2x, 2,5x und 3x
- farboptimiert und lichtstark
- verstellbare Blende, arretierbar
- robuste Industrie-Ausführung
- direkte Befestigung der Ringbeleuchtung RK1220 möglich
Technische Daten
| Abbildungsmaßstab | 1,465 |
| Spektralbereich | 380 nm - 900 nm |
| Arbeitsabstand | 38,8 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 91,4 mm |
| Objektfelddiagonale (max.) | 7,5 mm |
| Sensorformat (opt.) | 2/3" |
| Bildfelddiagonale (max.) | 11 mm |
| Geeignet für Kameraauflösung | 4,9 MPixel |
| Empfohlene Pixelgröße | 3,45 µm |
| Blende | verstellbar (F11 - F32) |
| Objektivanschluss | C-Mount |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 90 g |
| Nutzbares Objektfeld mit: | |
| • 2/3"-Sensor (8,8 x 6,6 mm²) | 6 mm x 4,5 mm |
| • 1/1,8"-Sensor (7,1 x 5,4 mm²) | 4,8 mm x 3,7 mm |
| • 1/2"-Sensor (6,4 x 4,8 mm²) | 4,4 mm x 3,3 mm |
| • 1/3"-Sensor (4,8 x 3,6 mm²) | 3,3 mm x 2,5 mm |
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| RK1220-24V-BA-Serie | ||
| 1-10-243 | RK1220-B470-24V/BA | Ringbeleucht., blau, koaxial, LF-Durchmesser: 24/40 mm, statisch/schaltbar |
| 1-10-244 | RK1220-W5K7-24V/BA | Ringbeleucht., weiß, koaxial, LF-Durchmesser: 24/40 mm, statisch/schaltbar |
| 1-10-245 | RK1220-IR850-24V/BA | Ringbeleucht., IR850, koaxial, LF-Durchmesser: 24/40 mm, statisch/schaltbar |
| 1-10-241 | RK1220-R633-24V/BA | Ringbeleucht., rot, koaxial, LF-Durchmesser: 24/40 mm, statisch/schaltbar |
| 1-10-242 | RK1220-G525-24V/BA | Ringbeleucht., grün, koaxial, LF-Durchmesser: 24/40 mm, statisch/schaltbar |
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Objektivhalter | ||
| 2-90-122 | Objektivhalter d32 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| Gewindeadapter C-Mount | ||
| 5-00-011 | Gewindeadapter C-Mount-M42 | Adapter zur Befestigung von Objektiven mit C-Mount an Kameras mit M42-Anschluss |
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| Farbfilter Rot | ||
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
Bezeichnung:
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor opt. 2/3", variable Blende, W/NIR
Bestellnummer:
2-05-235
EAN:
4251692620076
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- hochauflösend, verzeichnungsarm, geringer Telezentriefehler
- verfügbar mit Abbildungsmaßstab 1,5x, 2x, 2,5x und 3x
- farboptimiert und lichtstark
- verstellbare Blende, arretierbar
- robuste Industrie-Ausführung
- direkte Befestigung der Ringbeleuchtung RK1220 möglich
Technische Daten
| Abbildungsmaßstab | 1,97 |
| Spektralbereich | 380 nm - 900 nm |
| Arbeitsabstand | 34,3 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 99,8 mm |
| Objektfelddiagonale (max.) | 5,5 mm |
| Sensorformat (opt.) | 2/3" |
| Bildfelddiagonale (max.) | 11 mm |
| Geeignet für Kameraauflösung | 5,2 MPixel |
| Empfohlene Pixelgröße | 3,33 µm |
| Blende | verstellbar (F11 - F45) |
| Objektivanschluss | C-Mount |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 110 g |
| Nutzbares Objektfeld mit: | |
| • 2/3"-Sensor (8,8 x 6,6 mm²) | 4,5 mm x 3,4 mm |
| • 1/1,8"-Sensor (7,1 x 5,4 mm²) | 3,6 mm x 2,7 mm |
| • 1/2"-Sensor (6,4 x 4,8 mm²) | 3,2 mm x 2,4 mm |
| • 1/3"-Sensor (4,8 x 3,6 mm²) | 2,4 mm x 1,8 mm |
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| RK1220-24V-BA-Serie | ||
| 1-10-243 | RK1220-B470-24V/BA | Ringbeleucht., blau, koaxial, LF-Durchmesser: 24/40 mm, statisch/schaltbar |
| 1-10-244 | RK1220-W5K7-24V/BA | Ringbeleucht., weiß, koaxial, LF-Durchmesser: 24/40 mm, statisch/schaltbar |
| 1-10-245 | RK1220-IR850-24V/BA | Ringbeleucht., IR850, koaxial, LF-Durchmesser: 24/40 mm, statisch/schaltbar |
| 1-10-241 | RK1220-R633-24V/BA | Ringbeleucht., rot, koaxial, LF-Durchmesser: 24/40 mm, statisch/schaltbar |
| 1-10-242 | RK1220-G525-24V/BA | Ringbeleucht., grün, koaxial, LF-Durchmesser: 24/40 mm, statisch/schaltbar |
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Objektivhalter | ||
| 2-90-122 | Objektivhalter d32 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| Gewindeadapter C-Mount | ||
| 5-00-011 | Gewindeadapter C-Mount-M42 | Adapter zur Befestigung von Objektiven mit C-Mount an Kameras mit M42-Anschluss |
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| Farbfilter Rot | ||
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
Bezeichnung:
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor opt. 2/3", variable Blende, W/NIR
Bestellnummer:
2-05-234
EAN:
4251692620069
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- hochauflösend, verzeichnungsarm, geringer Telezentriefehler
- verfügbar mit Abbildungsmaßstab 1,5x, 2x, 2,5x und 3x
- farboptimiert und lichtstark
- verstellbare Blende, arretierbar
- robuste Industrie-Ausführung
- direkte Befestigung der Ringbeleuchtung RK1220 möglich
Technische Daten
| Abbildungsmaßstab | 2,47 |
| Spektralbereich | 380 nm - 900 nm |
| Arbeitsabstand | 31,7 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 109,7 mm |
| Objektfelddiagonale (max.) | 4,4 mm |
| Sensorformat (opt.) | 2/3" |
| Bildfelddiagonale (max.) | 11 mm |
| Geeignet für Kameraauflösung | 4,9 MPixel |
| Empfohlene Pixelgröße | 3,45 µm |
| Blende | verstellbar (F11 - F64) |
| Objektivanschluss | C-Mount |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 125 g |
| Nutzbares Objektfeld mit: | |
| • 2/3"-Sensor (8,8 x 6,6 mm²) | 3,6 mm x 2,7 mm |
| • 1/1,8"-Sensor (7,1 x 5,4 mm²) | 2,9 mm x 2,2 mm |
| • 1/2"-Sensor (6,4 x 4,8 mm²) | 2,6 mm x 1,9 mm |
| • 1/3"-Sensor (4,8 x 3,6 mm²) | 1,9 mm x 1,5 mm |
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| RK1220-24V-BA-Serie | ||
| 1-10-243 | RK1220-B470-24V/BA | Ringbeleucht., blau, koaxial, LF-Durchmesser: 24/40 mm, statisch/schaltbar |
| 1-10-244 | RK1220-W5K7-24V/BA | Ringbeleucht., weiß, koaxial, LF-Durchmesser: 24/40 mm, statisch/schaltbar |
| 1-10-245 | RK1220-IR850-24V/BA | Ringbeleucht., IR850, koaxial, LF-Durchmesser: 24/40 mm, statisch/schaltbar |
| 1-10-241 | RK1220-R633-24V/BA | Ringbeleucht., rot, koaxial, LF-Durchmesser: 24/40 mm, statisch/schaltbar |
| 1-10-242 | RK1220-G525-24V/BA | Ringbeleucht., grün, koaxial, LF-Durchmesser: 24/40 mm, statisch/schaltbar |
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Objektivhalter | ||
| 2-90-122 | Objektivhalter d32 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| Gewindeadapter C-Mount | ||
| 5-00-011 | Gewindeadapter C-Mount-M42 | Adapter zur Befestigung von Objektiven mit C-Mount an Kameras mit M42-Anschluss |
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| Farbfilter Rot | ||
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
Bezeichnung:
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor opt. 2/3", variable Blende, W/NIR
Bestellnummer:
2-05-233
EAN:
4251692620052
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- hochauflösend, verzeichnungsarm, geringer Telezentriefehler
- verfügbar mit Abbildungsmaßstab 1,5x, 2x, 2,5x und 3x
- farboptimiert und lichtstark
- verstellbare Blende, arretierbar
- robuste Industrie-Ausführung
- direkte Befestigung der Ringbeleuchtung RK1220 möglich
Technische Daten
| Abbildungsmaßstab | 2,98 |
| Spektralbereich | 380 nm - 900 nm |
| Arbeitsabstand | 29,9 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 119,9 mm |
| Objektfelddiagonale (max.) | 3,6 mm |
| Sensorformat (opt.) | 2/3" |
| Bildfelddiagonale (max.) | 11 mm |
| Geeignet für Kameraauflösung | 4,9 MPixel |
| Empfohlene Pixelgröße | 3,45 µm |
| Blende | verstellbar (F11 - F64) |
| Objektivanschluss | C-Mount |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 150 g |
| Nutzbares Objektfeld mit: | |
| • 2/3"-Sensor (8,8 x 6,6 mm²) | 3 mm x 2,2 mm |
| • 1/1,8"-Sensor (7,1 x 5,4 mm²) | 2,4 mm x 1,8 mm |
| • 1/2"-Sensor (6,4 x 4,8 mm²) | 2,1 mm x 1,6 mm |
| • 1/3"-Sensor (4,8 x 3,6 mm²) | 1,6 mm x 1,2 mm |
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| RK1220-24V-BA-Serie | ||
| 1-10-243 | RK1220-B470-24V/BA | Ringbeleucht., blau, koaxial, LF-Durchmesser: 24/40 mm, statisch/schaltbar |
| 1-10-244 | RK1220-W5K7-24V/BA | Ringbeleucht., weiß, koaxial, LF-Durchmesser: 24/40 mm, statisch/schaltbar |
| 1-10-245 | RK1220-IR850-24V/BA | Ringbeleucht., IR850, koaxial, LF-Durchmesser: 24/40 mm, statisch/schaltbar |
| 1-10-241 | RK1220-R633-24V/BA | Ringbeleucht., rot, koaxial, LF-Durchmesser: 24/40 mm, statisch/schaltbar |
| 1-10-242 | RK1220-G525-24V/BA | Ringbeleucht., grün, koaxial, LF-Durchmesser: 24/40 mm, statisch/schaltbar |
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Objektivhalter | ||
| 2-90-122 | Objektivhalter d32 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| Gewindeadapter C-Mount | ||
| 5-00-011 | Gewindeadapter C-Mount-M42 | Adapter zur Befestigung von Objektiven mit C-Mount an Kameras mit M42-Anschluss |
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| Farbfilter Rot | ||
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
Bezeichnung:
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor opt. 1,2", Festblende, W/NIR
Bestellnummer:
2-05-239
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- hochauflösend, verzeichnungsarm
- farboptimiert und lichtstark
- robuste Industrie-Ausführung
- Festblende
Technische Daten
| Abbildungsmaßstab | 1,4 |
| Spektralbereich | 380 nm - 900 nm |
| Arbeitsabstand | 102,0 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 231,5 mm |
| Objektfelddiagonale (max.) | 15,2 mm |
| Sensorformat (opt.) | Typ 4/3 |
| Bildfelddiagonale (max.) | 21,5 mm |
| Geeignet für Kameraauflösung | 18,9 MPixel |
| Empfohlene Pixelgröße | 3,45 µm |
| Blende | fest (F8) |
| Objektivanschluss | C-Mount |
| Gewicht | 240 g |
| Nutzbares Objektfeld mit: | |
| • Sensor Typ 4/3 (17,3 x 13,0 mm²) | 12,4 mm x 9,3 mm |
| • 1"-Sensor (12,8 x 9,6 mm²) | 9,1 mm x 6,9 mm |
| • 2/3"-Sensor (8,8 x 6,6 mm²) | 6,3 mm x 4,7 mm |
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Objektivhalter | ||
| 2-90-123 | Objektivhalter d34 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| Gewindeadapter C-Mount | ||
| 5-00-011 | Gewindeadapter C-Mount-M42 | Adapter zur Befestigung von Objektiven mit C-Mount an Kameras mit M42-Anschluss |
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Umlenkspiegel 90°-Serie | ||
| 2-25-110 | Umlenkspiegel 90-34 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-158 | Adapterring d35,5 - d34 | für RK613, zur Befestigung an Objektiven mit Klemmdurchmesser 34 mm |
| 1-29-681 | Adapterring d41 - d34 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Klemmdurchmesser 34 mm |
| Strahlteiler STE30x30 | ||
| 1-18-023 | Adapter STE30x30 - TZO34 | Befestigung der STE30x30 an telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Bezeichnung:
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor opt. 1,2", Festblende, W/NIR
Bestellnummer:
2-05-250
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- großer Arbeitsabstand
- farboptimiert und lichtstark
- robuste Industrie-Ausführung
- Festblende
Technische Daten
| Abbildungsmaßstab | 2 |
| Spektralbereich | 380 nm - 900 nm |
| Arbeitsabstand | 77,0 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 195 mm |
| Objektfelddiagonale (max.) | 10,6 mm |
| Sensorformat (opt.) | 1,2" |
| Bildfelddiagonale (max.) | 21,5 mm |
| Geeignet für Kameraauflösung | 18,9 MPixel |
| Empfohlene Pixelgröße | 3,45 µm |
| Blende | fest (F10) |
| Schärfentiefe | 80 µm |
| Objektivanschluss | C-Mount |
| Gewicht | 240 g |
| Nutzbares Objektfeld mit: | |
| • Sensor Typ 4/3 (17,3 x 13,0 mm²) | 8,7 mm x 6,5 mm |
| • 1"-Sensor (12,8 x 9,6 mm²) | 6,4 mm x 4,8 mm |
| • 2/3"-Sensor (8,8 x 6,6 mm²) | 4,4 mm x 3,3 mm |
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Objektivhalter | ||
| 2-90-123 | Objektivhalter d34 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| Gewindeadapter C-Mount | ||
| 5-00-011 | Gewindeadapter C-Mount-M42 | Adapter zur Befestigung von Objektiven mit C-Mount an Kameras mit M42-Anschluss |
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Umlenkspiegel 90°-Serie | ||
| 2-25-110 | Umlenkspiegel 90-34 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-158 | Adapterring d35,5 - d34 | für RK613, zur Befestigung an Objektiven mit Klemmdurchmesser 34 mm |
| 1-29-681 | Adapterring d41 - d34 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Klemmdurchmesser 34 mm |
| Strahlteiler STE30x30 | ||
| 1-18-023 | Adapter STE30x30 - TZO34 | Befestigung der STE30x30 an telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Bezeichnung:
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor opt. 1,2", Festblende, W/NIR
Bestellnummer:
2-05-252
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- großer Arbeitsabstand
- farboptimiert und lichtstark
- robuste Industrie-Ausführung
- Festblende
Technische Daten
| Abbildungsmaßstab | 3,77 |
| Spektralbereich | 380 nm - 900 nm |
| Arbeitsabstand | 66,5 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 254,5 mm |
| Objektfelddiagonale (max.) | 5,6 mm |
| Sensorformat (opt.) | 1,2" |
| Bildfelddiagonale (max.) | 21,5 mm |
| Geeignet für Kameraauflösung | 18,9 MPixel |
| Empfohlene Pixelgröße | 3,45 µm |
| Blende | fest (F16) |
| Schärfentiefe | 30 µm |
| Objektivanschluss | C-Mount |
| Gewicht | 330 g |
| Nutzbares Objektfeld mit: | |
| • Sensor Typ 4/3 (17,3 x 13,0 mm²) | 4,6 mm x 3,4 mm |
| • 1"-Sensor (12,8 x 9,6 mm²) | 3,4 mm x 2,5 mm |
| • 2/3"-Sensor (8,8 x 6,6 mm²) | 2,3 mm x 1,8 mm |
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Objektivhalter | ||
| 2-90-123 | Objektivhalter d34 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| Gewindeadapter C-Mount | ||
| 5-00-011 | Gewindeadapter C-Mount-M42 | Adapter zur Befestigung von Objektiven mit C-Mount an Kameras mit M42-Anschluss |
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Umlenkspiegel 90°-Serie | ||
| 2-25-110 | Umlenkspiegel 90-34 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-158 | Adapterring d35,5 - d34 | für RK613, zur Befestigung an Objektiven mit Klemmdurchmesser 34 mm |
| 1-29-681 | Adapterring d41 - d34 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Klemmdurchmesser 34 mm |
| Strahlteiler STE30x30 | ||
| 1-18-023 | Adapter STE30x30 - TZO34 | Befestigung der STE30x30 an telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Bezeichnung:
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor opt. 1,2", Festblende, W/NIR
Bestellnummer:
2-05-251
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- großer Arbeitsabstand
- farboptimiert und lichtstark
- robuste Industrie-Ausführung
- Festblende
Technische Daten
| Abbildungsmaßstab | 5 |
| Spektralbereich | 380 nm - 900 nm |
| Arbeitsabstand | 64,0 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 300 mm |
| Objektfelddiagonale (max.) | 4,2 mm |
| Sensorformat (opt.) | 1,2" |
| Bildfelddiagonale (max.) | 21,5 mm |
| Geeignet für Kameraauflösung | 18,9 MPixel |
| Empfohlene Pixelgröße | 3,45 µm |
| Blende | fest (F19) |
| Schärfentiefe | 20 µm |
| Objektivanschluss | C-Mount |
| Gewicht | 440 g |
| Nutzbares Objektfeld mit: | |
| • Sensor Typ 4/3 (17,3 x 13,0 mm²) | 3,5 mm x 2,6 mm |
| • 1"-Sensor (12,8 x 9,6 mm²) | 2,6 mm x 1,9 mm |
| • 2/3"-Sensor (8,8 x 6,6 mm²) | 1,8 mm x 1,3 mm |
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Objektivhalter | ||
| 2-90-123 | Objektivhalter d34 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| Gewindeadapter C-Mount | ||
| 5-00-011 | Gewindeadapter C-Mount-M42 | Adapter zur Befestigung von Objektiven mit C-Mount an Kameras mit M42-Anschluss |
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Umlenkspiegel 90°-Serie | ||
| 2-25-110 | Umlenkspiegel 90-34 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-158 | Adapterring d35,5 - d34 | für RK613, zur Befestigung an Objektiven mit Klemmdurchmesser 34 mm |
| 1-29-681 | Adapterring d41 - d34 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Klemmdurchmesser 34 mm |
| Strahlteiler STE30x30 | ||
| 1-18-023 | Adapter STE30x30 - TZO34 | Befestigung der STE30x30 an telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Weitere Produkte laden..
