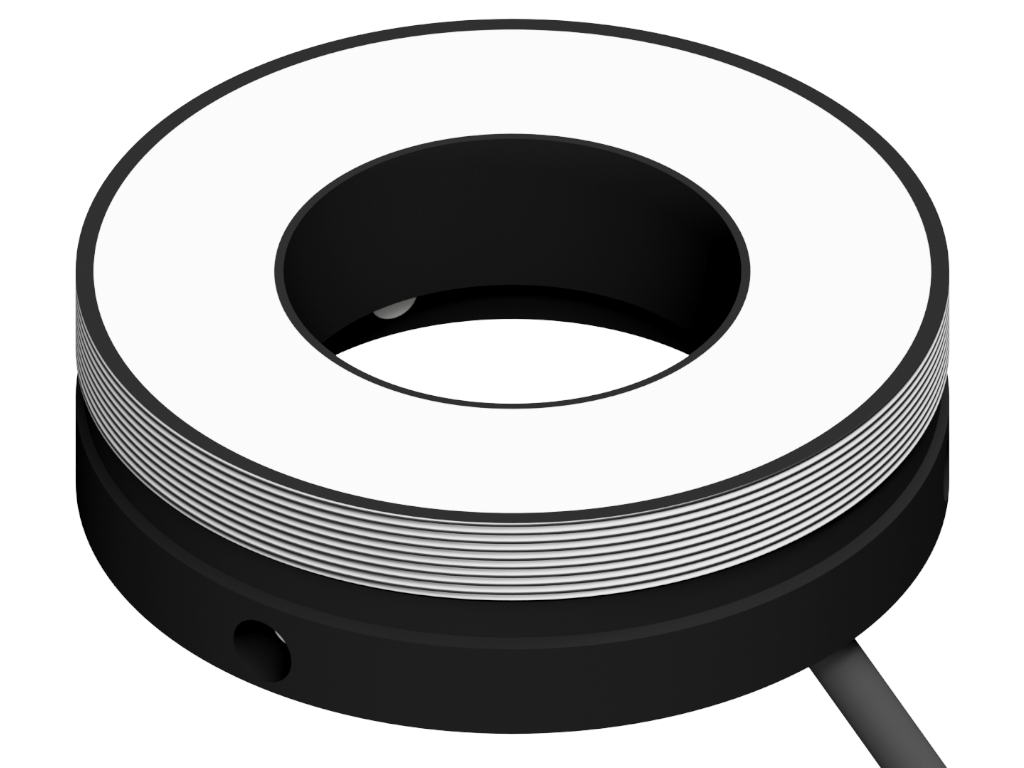

vicolux® Ringbeleuchtung - RK1220-B470-24V/BA - Leuchtfelddurchmesser 24/40 mm
Eigenschaften
- LED-Ringbeleuchtung mit gerichteter Lichtführung zur direkten Montage an Objektiven
- homogene Ausleuchtung
- Beleuchtungscontroller im Gehäuse integriert
- Dauer- oder Pulsbetrieb
- Pulslänge einstellbar, Helligkeit voreingestellt
- Anschluss: Kabel mit offenen Enden
- robustes Metallgehäuse, Schutzklasse IP67
- umfangreiches Optik- und Montagezubehör verfügbar
Technische Daten
| Lichtaustrittsfläche | Durchmesser innen: 24 mmDurchmesser außen: 40 mm |
| Lichtfarbe | Blau, 470 nm |
| Spannungsversorgung | 24 VDC (18 -30 V) |
| Dauerbetrieb | |
| • Leistungsaufnahme | 2,1 W (@ 24 VDC) |
| • Bestrahlungsstärke | 73 W/m² (@ 50 mm)57 W/m² (@ 100 mm) |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | LED, vergossen |
| Gewicht | 38 g |
| Schutzart | IP67 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Risikogruppe 1 |
| Umgebungstemperatur | 0 °C ... +45 °C |
Zeichnungen
Maßzeichnung in mm

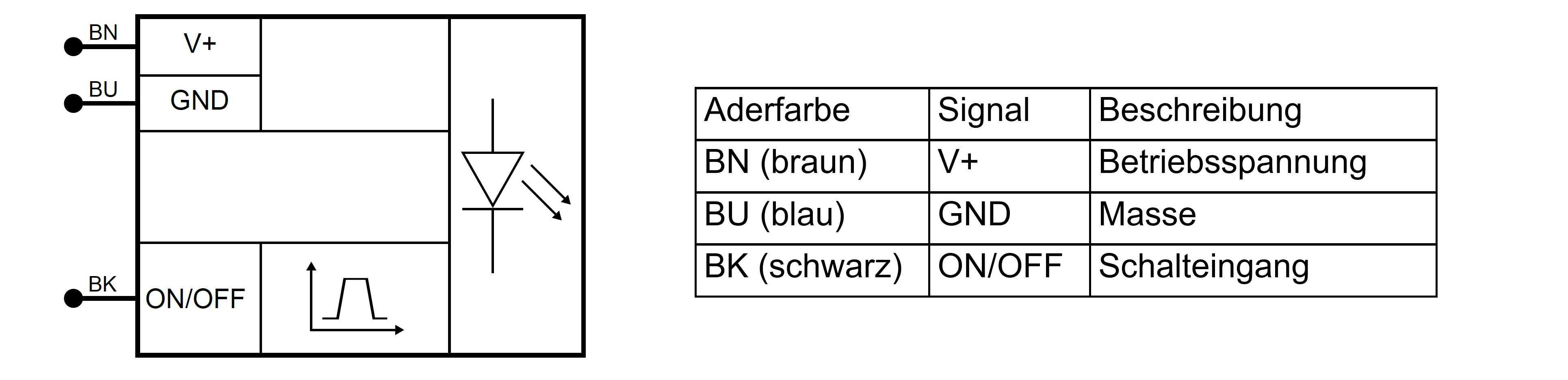

Anschlussbelegung: Kabel offen, 3-adrig
Zubehör für Ringbeleuchtungen - RK1220-B470-24V/BA
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Halteringe | ||
| 1-10-011 | Vorschraubring M42x0,5 | für RK1220, zur Befestigung von Strahlformungsoptiken |
| Vorschraubsets | ||
| 1-10-012 | Vorschraubset RK1220 | Vorschraubring M42x0,5, Diffusor 15% d40, Fresnellinse F50 d40, Fresnellinse F100 d40 |
| Diffusoren | ||
| 1-10-010 | Diffusor 15% d40 | für RK1220, verwendbar mit Vorschraubring M42x0,5 (Best.-Nr.: 1-10-011) |
| 1-10-005 | Diffusor 40% d40 | für RK1220, verwendbar mit Vorschraubring M42x0,5 (Best.-Nr.: 1-10-011) |
| Polarisatoren für Ringe | ||
| 1-10-004 | Polarisator linear d41/d22 | Polarisationsfilter für Ringbeleuchtungen, Di = 22, Da = 41 |
| Fokussier- und Fresnellinse | ||
| 1-10-008 | Fresnellinse F50 d40 | für RK1220, verwendbar mit Vorschraubring M42x0,5 (Best.-Nr.: 1-10-011) |
| 1-10-009 | Fresnellinse F100 d40 | für RK1220, verwendbar mit Vorschraubring M42x0,5 (Best.-Nr.: 1-10-011) |
| Dunkelfeldvorsatz | ||
| 1-10-003 | Reflektorring 1105 | für RK1220, verwendbar mit Vorschraubring M42x0,5 und Diffusor 40% d40 |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-10-002 | Adapterring d27 - M25,5x0,5 | für RK1220, zur Befestigung an Objektiven mit Filtergewinde M25,5x0,5 |
| 1-10-007 | Adapterring d27 - M26x0,5 | für RK1220, zur Befestigung an Objektiven mit Filtergewinde M26x0,5 |
| 1-10-006 | Adapterring d27 - M27x0,5 | für RK1220, zur Befestigung an Objektiven mit Filtergewinde M27x0,5 |
| 1-10-022 | Adapterring d27 - d35,5 | für RK1220, zur Befestigung an Objektiven mit Klemmdurchmesser 35,5 mm |
| Strahlteiler STE30x30 | ||
| 1-18-041 | Adapter STE30x30 - RK1220 | Befestigung der STE30x30 an der RK1220 |
