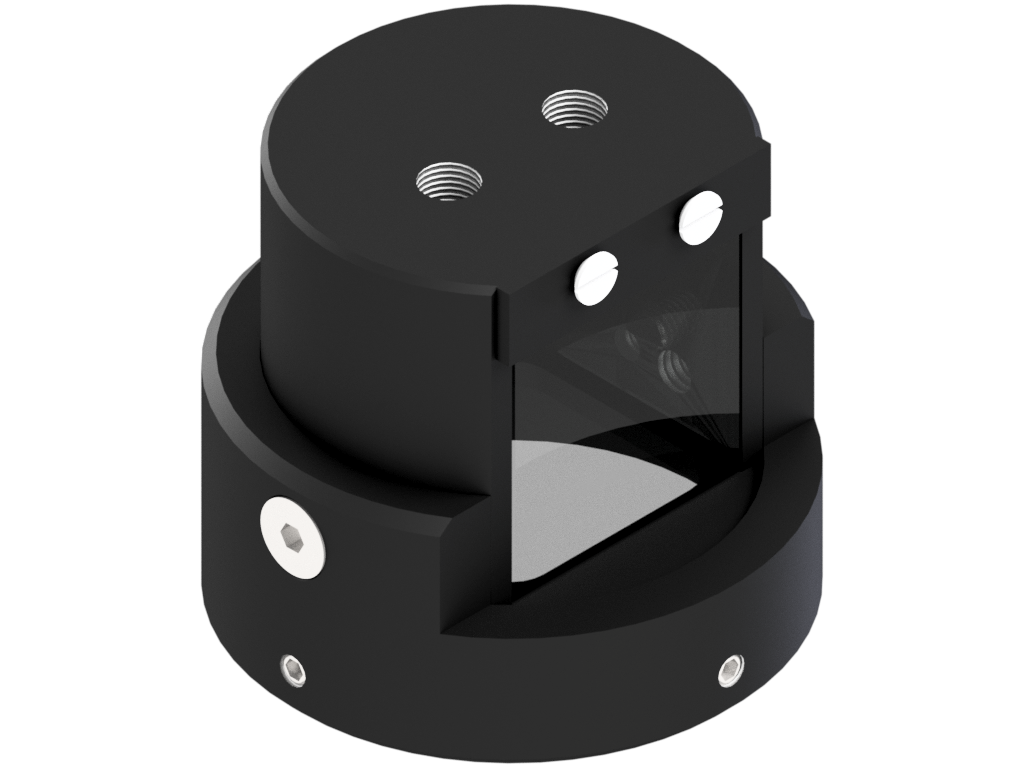

Zubehör 90°-Umlenkung - Umlenkspiegel 90-35,5
Eigenschaften
- Umlenkung des Strahlengangs um 90 Grad
- zur einfachen Montage unter engsten Einbaubedingungen
- aufsteckbar mit Arretierung
- dreh- und fixierbare Ausführung
- robustes Gehäuse, staubdicht, industrietauglich
Technische Daten
| Ablenkendes Element | Halbwürfelprisma |
| Aufsteckdurchmesser | 35,5 mm |
| Freies Gesichtsfeld | 20 mm x 20 mm |
| Arbeitsabstandverkürzung | 16,5 mm |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Abmessungen | Länge: 37 mm Durchmesser: 42 mm |
| Montagemöglichkeiten | 2 x M5 Montagebohrungen |
| Befestigung am Objektiv | 4 x M3 Gewindestifte im 90° Winkeln verteilt |
| Gewicht | 80 g |
| Schutzart | IP 50 |
| Umgebungstemperatur | - 10°C ... 55°C |
| Angepasst an: | |
| Telezentrische Beleuchtung | TZB28-Serie |
| Telezentrisches Objektiv | T10-Serie Mikroskopobjektiv 10x |
Zeichnungen
Maßzeichnung in mm
