Produktfinder für Telezentrische Objektive
Wählen Sie, ausgehend von Ihrem Sensor, das gewünschte Objektfeld x*y [mm²] aus.
Entscheiden Sie sich für einen Arbeitsabstand und ggf. für weitere Besonderheiten des gewünschten Objektives.
In der Liste unterhalb des Produktfilters finden Sie alle für Ihre Anwendung in Frage kommenden Objektive.
Produktübersicht Telezentrische Objektive Neuentwicklungen | Produktablösungen
181/181 Ergebnisse
Bezeichnung:
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 1/3", Blende F6 - F22, Blau
Bestellnummer:
2-05-850
EAN:
4251692621677
Aktueller Hinweis:
Auch mit Festblende auf Anfrage verfügbar.
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Farbkorrektur erweitert bis tief in den blauen Spektralbereich
- sehr gut geeignet für blaue LEDs inklusive „Deep Blue“-LEDs
- dadurch besonders geeignet für weiße LEDs, da diese einen starken Blaulicht-Anteil besitzen
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- verstellbare Blende mit Kennzeichnung der Blendenzahlen, arretierbar
- robuste Industrie-Ausführung
Technische Daten
Abbildungsmaßstab | 0,049 |
Spektralbereich | 400 nm - 900 nm |
Arbeitsabstand | 310 mm |
Kameraabstand (Objekt-Kameraanschluss) | 600 mm |
Objektfelddiagonale (max) | 125 mm |
Sensorformat (max) | 1/3" |
Bildfelddiagonale (max) | 6 mm |
Geeignet für Kameraauflösung | 5,6 MPixel |
Empfohlene Pixelgröße | 1,75 µm |
Blende | verstellbar (F6 - F22) |
Objektivlänge | 290 mm |
Objektivdurchmesser (max) | 144 mm |
Objektivanschluss | C-Mount |
Gewicht | 2970 g |
Nutzbares Objektfeld mit: | |
• 1/3"-Sensor | 98 mm x 73,5 mm |
• 1/4"-Sensor | 69,4 mm x 44,9 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Kombinierbar mit
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
TZB130-Serie | ||
1-10-187 | TZB130-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
1-10-195 | TZB130-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
1-10-189 | TZB130-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
1-10-185 | TZB130-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
1-10-077 | TZB130-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
TZB130-UDC-a Serie | ||
1-10-956 | TZB130-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
1-10-957 | TZB130-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
1-10-958 | TZB130-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
1-10-955 | TZB130-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
1-10-959 | TZB130-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
R-CLR-132-SL-Serie | ||
1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
RK5268-24V-Serie | ||
1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
Objektivhalter | ||
2-91-331 | Montagewinkel | Halterung für telezentrische Objektive und Beleuchtungen mit Gewindebohrung M5 |
2-91-332 | Montagewinkel LL | Halterung für telezentrische Objektive und Beleuchtungen mit Langloch für M4-M6 |
2-91-330 | Objektivhalter d45 breit | Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm, Breite = 32 mm |
2-91-335 | Montagebügel TO88 LL | Halterung für telezentrische Objektive der TO88-Serie mit Langloch für M4-M6 |
2-91-336 | Montagebügel TO125 | Halterung für telezentrische Objektive der TO125-Serie mit Gewindebohrung M5 |
Zwischenringe | ||
2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
Objektivadapter C-Mount | ||
2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
Tageslichtsperrfilter | ||
2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
2-91-324 | IR-Filter M138x1 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M138x1 |
Farbfilter Blau | ||
2-91-294 | Farbfilter Blau M138x1 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M138x1 |
UV-Sperrfilter | ||
2-91-326 | UV-Sperrfilter M138x1 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M138x1 |
Farbfilter Rot | ||
2-91-323 | Farbfilter Rot M138x1 | Langpassfilter ab 630 nm, rot, Filtergewinde M138x1 |
2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
Farbfilter Grün | ||
2-91-307 | Farbfilter Grün M138x1 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M138x1 |
Farbfilter Gelb | ||
2-91-280 | Farbfilter Gelb M138x1 | Langpassfilter ab 530 nm, gelb, Filtergewinde M138x1 |
Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
1-29-876 | Adapterring d104 - M138x1 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M138x1 |
Bezeichnung:
Kurzbeschreibung:

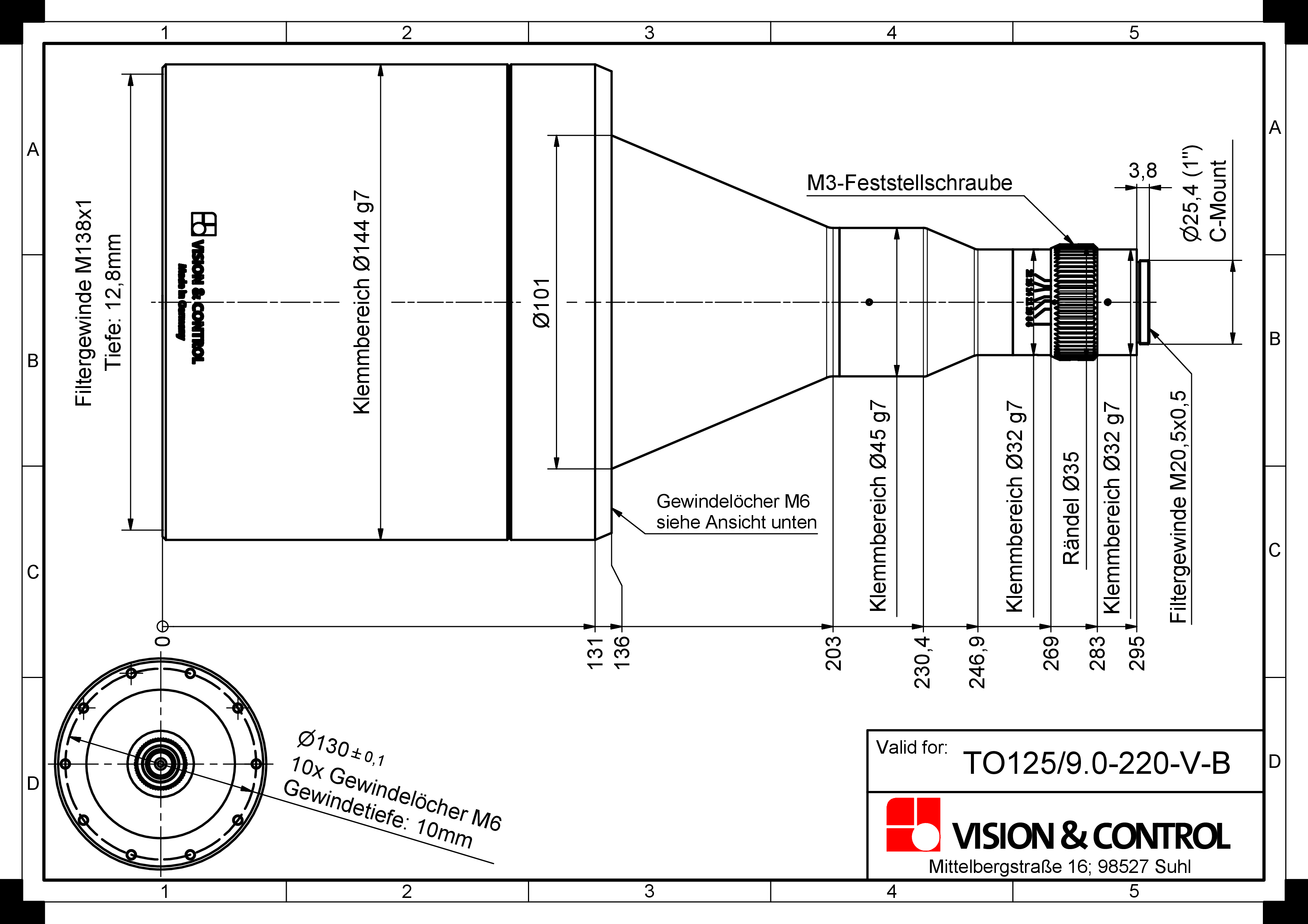

Telezentrisches Objektiv, C-Mount, Sensor max. 1/1,8", Blende F6 - F22, Blau
Bestellnummer:
2-05-851
EAN:
4251692621684
Aktueller Hinweis:
Auch mit Festblende auf Anfrage verfügbar.
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Farbkorrektur erweitert bis tief in den blauen Spektralbereich
- sehr gut geeignet für blaue LEDs inklusive „Deep Blue“-LEDs
- dadurch besonders geeignet für weiße LEDs, da diese einen starken Blaulicht-Anteil besitzen
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- verstellbare Blende mit Kennzeichnung der Blendenzahlen, arretierbar
- robuste Industrie-Ausführung
Technische Daten
Abbildungsmaßstab | 0,072 |
Spektralbereich | 400 nm - 900 nm |
Arbeitsabstand | 220 mm |
Kameraabstand (Objekt-Kameraanschluss) | 515 mm |
Objektfelddiagonale (max) | 125 mm |
Sensorformat (max) | 1/1,8" |
Bildfelddiagonale (max) | 9 mm |
Geeignet für Kameraauflösung | 12,2 MPixel |
Empfohlene Pixelgröße | 1,77 µm |
Blende | verstellbar (F6 - F22) |
Objektivlänge | 295 mm |
Objektivdurchmesser (max) | 144 mm |
Objektivanschluss | C-Mount |
Gewicht | 2980 g |
Nutzbares Objektfeld mit: | |
• 1/1,8"-Sensor | 98,6 mm x 75 mm |
• 1/2"-Sensor | 88,9 mm x 66,7 mm |
• 1/3"-Sensor | 66,7 mm x 50 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Kombinierbar mit
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
TZB130-Serie | ||
1-10-187 | TZB130-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
1-10-195 | TZB130-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
1-10-189 | TZB130-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
1-10-185 | TZB130-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
1-10-077 | TZB130-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
TZB130-UDC-a Serie | ||
1-10-956 | TZB130-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
1-10-957 | TZB130-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
1-10-958 | TZB130-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
1-10-955 | TZB130-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
1-10-959 | TZB130-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
R-CLR-132-SL-Serie | ||
1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
RK5268-24V-Serie | ||
1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
Objektivhalter | ||
2-91-331 | Montagewinkel | Halterung für telezentrische Objektive und Beleuchtungen mit Gewindebohrung M5 |
2-91-332 | Montagewinkel LL | Halterung für telezentrische Objektive und Beleuchtungen mit Langloch für M4-M6 |
2-91-330 | Objektivhalter d45 breit | Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm, Breite = 32 mm |
2-91-335 | Montagebügel TO88 LL | Halterung für telezentrische Objektive der TO88-Serie mit Langloch für M4-M6 |
2-91-336 | Montagebügel TO125 | Halterung für telezentrische Objektive der TO125-Serie mit Gewindebohrung M5 |
Zwischenringe | ||
2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
Objektivadapter C-Mount | ||
2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
Tageslichtsperrfilter | ||
2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
2-91-324 | IR-Filter M138x1 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M138x1 |
Farbfilter Blau | ||
2-91-294 | Farbfilter Blau M138x1 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M138x1 |
UV-Sperrfilter | ||
2-91-326 | UV-Sperrfilter M138x1 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M138x1 |
Farbfilter Rot | ||
2-91-323 | Farbfilter Rot M138x1 | Langpassfilter ab 630 nm, rot, Filtergewinde M138x1 |
2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
Farbfilter Grün | ||
2-91-307 | Farbfilter Grün M138x1 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M138x1 |
Farbfilter Gelb | ||
2-91-280 | Farbfilter Gelb M138x1 | Langpassfilter ab 530 nm, gelb, Filtergewinde M138x1 |
Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
1-29-876 | Adapterring d104 - M138x1 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M138x1 |
Bezeichnung:
Kurzbeschreibung:

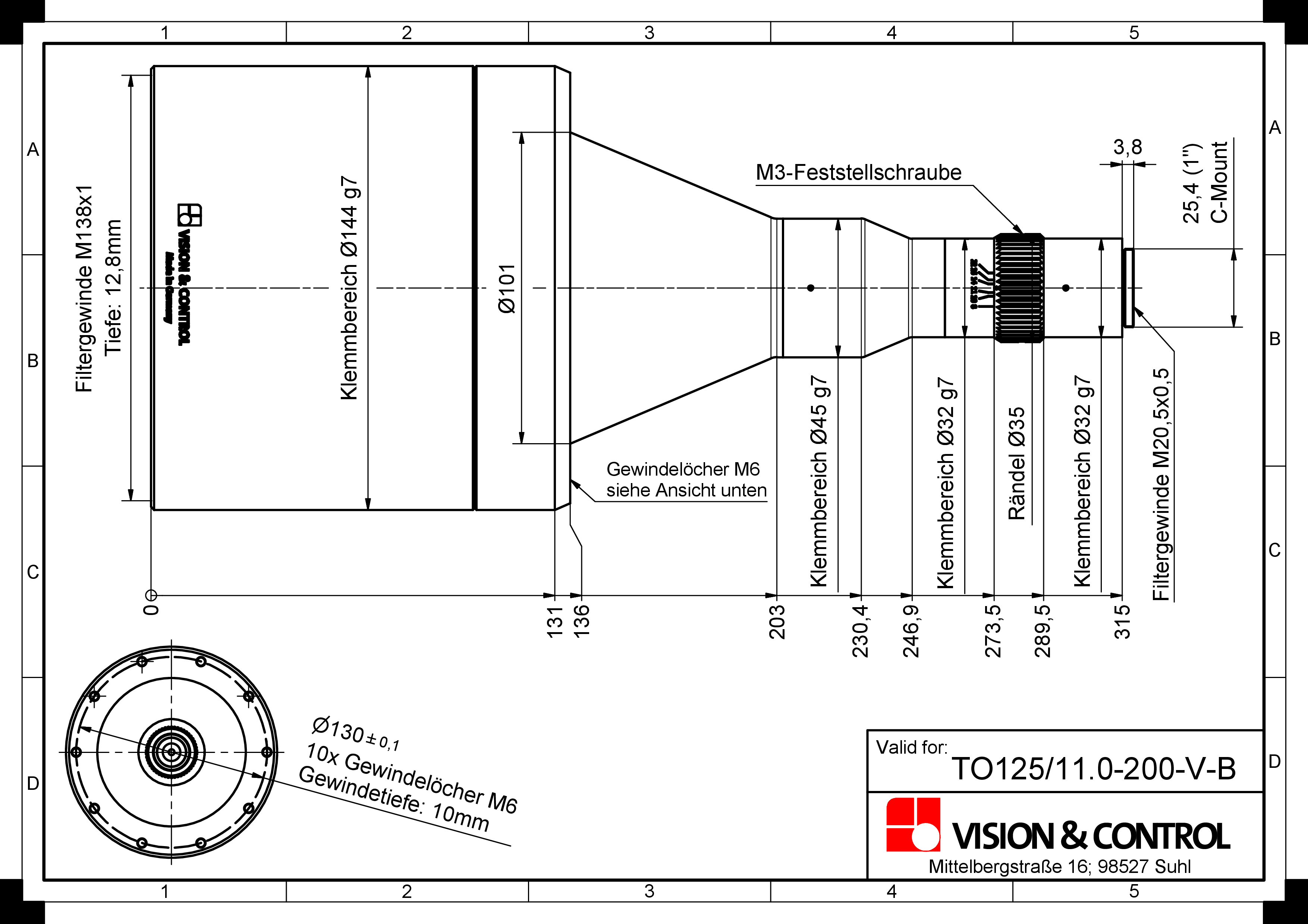

Telezentrisches Objektiv, C-Mount, Sensor max. 2/3", Blende F6 - F22, Blau
Bestellnummer:
2-05-852
EAN:
4251692621691
Aktueller Hinweis:
Auch mit Festblende auf Anfrage verfügbar.
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Farbkorrektur erweitert bis tief in den blauen Spektralbereich
- sehr gut geeignet für blaue LEDs inklusive „Deep Blue“-LEDs
- dadurch besonders geeignet für weiße LEDs, da diese einen starken Blaulicht-Anteil besitzen
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- verstellbare Blende mit Kennzeichnung der Blendenzahlen, arretierbar
- robuste Industrie-Ausführung
Technische Daten
Abbildungsmaßstab | 0,088 |
Spektralbereich | 400 nm - 900 nm |
Arbeitsabstand | 200 mm |
Kameraabstand (Objekt-Kameraanschluss) | 515 mm |
Objektfelddiagonale (max) | 125 mm |
Sensorformat (max) | 2/3" |
Bildfelddiagonale (max) | 11 mm |
Geeignet für Kameraauflösung | 19 MPixel |
Empfohlene Pixelgröße | 1,75 µm |
Blende | verstellbar (F6 - F22) |
Objektivlänge | 315 mm |
Objektivdurchmesser (max) | 144 mm |
Objektivanschluss | C-Mount |
Gewicht | 2960 g |
Nutzbares Objektfeld mit: | |
• 2/3"-Sensor | 100 mm x 75 mm |
• 1/1,8"-Sensor | 80,7 mm x 61,4 mm |
• 1/2"-Sensor | 72,7 mm x 54,5 mm |
• 1/3"-Sensor | 54,5 mm x 40,9 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Kombinierbar mit
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
TZB130-Serie | ||
1-10-187 | TZB130-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
1-10-195 | TZB130-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
1-10-189 | TZB130-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
1-10-185 | TZB130-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
1-10-077 | TZB130-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
TZB130-UDC-a Serie | ||
1-10-956 | TZB130-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
1-10-957 | TZB130-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
1-10-958 | TZB130-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
1-10-955 | TZB130-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
1-10-959 | TZB130-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
R-CLR-132-SL-Serie | ||
1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
RK5268-24V-Serie | ||
1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
Objektivhalter | ||
2-91-331 | Montagewinkel | Halterung für telezentrische Objektive und Beleuchtungen mit Gewindebohrung M5 |
2-91-332 | Montagewinkel LL | Halterung für telezentrische Objektive und Beleuchtungen mit Langloch für M4-M6 |
2-91-330 | Objektivhalter d45 breit | Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm, Breite = 32 mm |
2-91-335 | Montagebügel TO88 LL | Halterung für telezentrische Objektive der TO88-Serie mit Langloch für M4-M6 |
2-91-336 | Montagebügel TO125 | Halterung für telezentrische Objektive der TO125-Serie mit Gewindebohrung M5 |
Zwischenringe | ||
2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
Objektivadapter C-Mount | ||
2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
Tageslichtsperrfilter | ||
2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
2-91-324 | IR-Filter M138x1 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M138x1 |
Farbfilter Blau | ||
2-91-294 | Farbfilter Blau M138x1 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M138x1 |
UV-Sperrfilter | ||
2-91-326 | UV-Sperrfilter M138x1 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M138x1 |
Farbfilter Rot | ||
2-91-323 | Farbfilter Rot M138x1 | Langpassfilter ab 630 nm, rot, Filtergewinde M138x1 |
2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
Farbfilter Grün | ||
2-91-307 | Farbfilter Grün M138x1 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M138x1 |
Farbfilter Gelb | ||
2-91-280 | Farbfilter Gelb M138x1 | Langpassfilter ab 530 nm, gelb, Filtergewinde M138x1 |
Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
1-29-876 | Adapterring d104 - M138x1 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M138x1 |
Bezeichnung:
Kurzbeschreibung:

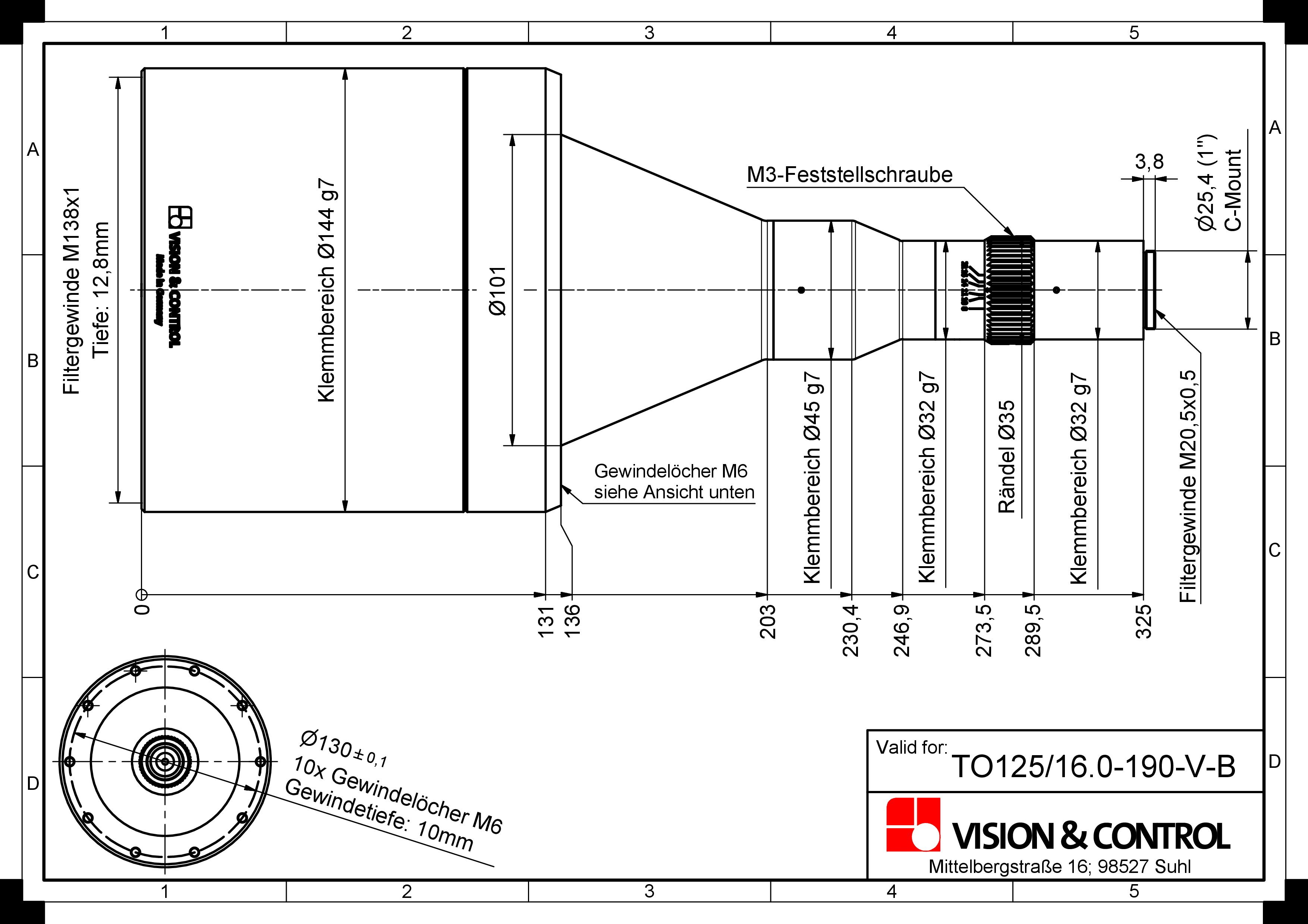

Telezentrisches Objektiv, C-Mount, Sensor max. 1", Blende F6 - F22, Blau
Bestellnummer:
2-05-853
EAN:
4251692621707
Aktueller Hinweis:
Auch mit Festblende auf Anfrage verfügbar.
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Farbkorrektur erweitert bis tief in den blauen Spektralbereich
- sehr gut geeignet für blaue LEDs inklusive „Deep Blue“-LEDs
- dadurch besonders geeignet für weiße LEDs, da diese einen starken Blaulicht-Anteil besitzen
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- verstellbare Blende mit Kennzeichnung der Blendenzahlen, arretierbar
- robuste Industrie-Ausführung
Technische Daten
Abbildungsmaßstab | 0,128 |
Spektralbereich | 400 nm - 900 nm |
Arbeitsabstand | 190 mm |
Kameraabstand (Objekt-Kameraanschluss) | 515 mm |
Objektfelddiagonale (max) | 125 mm |
Sensorformat (max) | 1" |
Bildfelddiagonale (max) | 16 mm |
Geeignet für Kameraauflösung | 39,2 MPixel |
Empfohlene Pixelgröße | 1,77 µm |
Blende | verstellbar (F6 - F22) |
Objektivlänge | 325 mm |
Objektivdurchmesser (max) | 144 mm |
Objektivanschluss | C-Mount |
Gewicht | 3000 g |
Nutzbares Objektfeld mit: | |
• 1"-Sensor | 100 mm x 75 mm |
• 2/3"-Sensor | 68,8 mm x 51,6 mm |
• 1/1,8"-Sensor | 55,5 mm x 42,2 mm |
• 1/2"-Sensor | 50 mm x 37,5 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Kombinierbar mit
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
TZB130-Serie | ||
1-10-187 | TZB130-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
1-10-195 | TZB130-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
1-10-189 | TZB130-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
1-10-185 | TZB130-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
1-10-077 | TZB130-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
TZB130-UDC-a Serie | ||
1-10-956 | TZB130-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
1-10-957 | TZB130-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
1-10-958 | TZB130-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
1-10-955 | TZB130-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
1-10-959 | TZB130-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
R-CLR-132-SL-Serie | ||
1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
RK5268-24V-Serie | ||
1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
Objektivhalter | ||
2-91-331 | Montagewinkel | Halterung für telezentrische Objektive und Beleuchtungen mit Gewindebohrung M5 |
2-91-332 | Montagewinkel LL | Halterung für telezentrische Objektive und Beleuchtungen mit Langloch für M4-M6 |
2-91-330 | Objektivhalter d45 breit | Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm, Breite = 32 mm |
2-91-335 | Montagebügel TO88 LL | Halterung für telezentrische Objektive der TO88-Serie mit Langloch für M4-M6 |
2-91-336 | Montagebügel TO125 | Halterung für telezentrische Objektive der TO125-Serie mit Gewindebohrung M5 |
Zwischenringe | ||
2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
Objektivadapter C-Mount | ||
2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
Tageslichtsperrfilter | ||
2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
2-91-324 | IR-Filter M138x1 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M138x1 |
Farbfilter Blau | ||
2-91-294 | Farbfilter Blau M138x1 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M138x1 |
UV-Sperrfilter | ||
2-91-326 | UV-Sperrfilter M138x1 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M138x1 |
Farbfilter Rot | ||
2-91-323 | Farbfilter Rot M138x1 | Langpassfilter ab 630 nm, rot, Filtergewinde M138x1 |
2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
Farbfilter Grün | ||
2-91-307 | Farbfilter Grün M138x1 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M138x1 |
Farbfilter Gelb | ||
2-91-280 | Farbfilter Gelb M138x1 | Langpassfilter ab 530 nm, gelb, Filtergewinde M138x1 |
Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
1-29-876 | Adapterring d104 - M138x1 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M138x1 |
Bezeichnung:
Kurzbeschreibung:

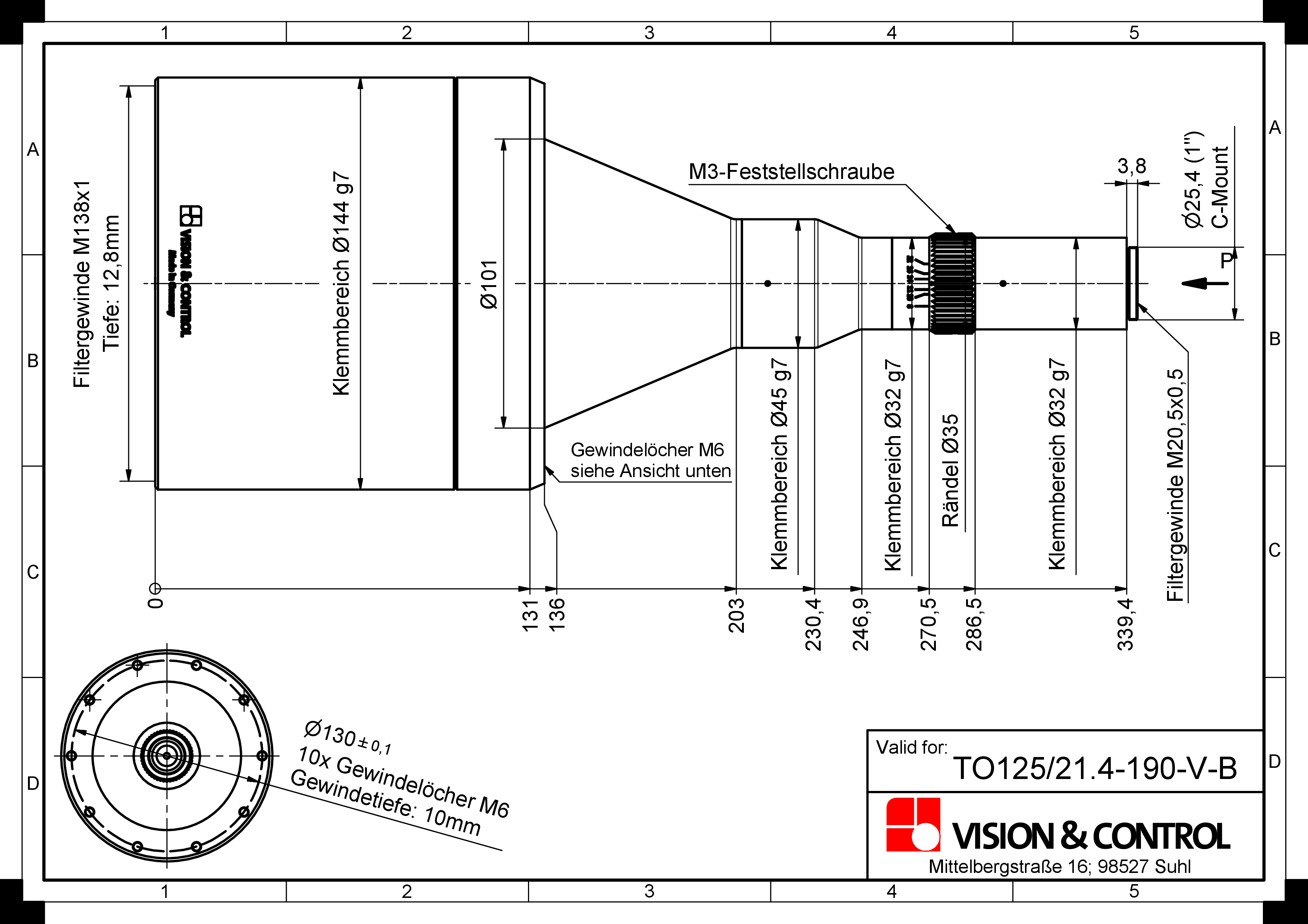

Telezentrisches Objektiv, C-Mount, Sensor max. 1,2", Blende F8 - F22, Blau
Bestellnummer:
2-05-854
EAN:
4251692621714
Aktueller Hinweis:
Auch mit Festblende auf Anfrage verfügbar.
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Farbkorrektur erweitert bis tief in den blauen Spektralbereich
- sehr gut geeignet für blaue LEDs inklusive „Deep Blue“-LEDs
- dadurch besonders geeignet für weiße LEDs, da diese einen starken Blaulicht-Anteil besitzen
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- verstellbare Blende mit Kennzeichnung der Blendenzahlen, arretierbar
- robuste Industrie-Ausführung
Technische Daten
Abbildungsmaßstab | 0,171 |
Spektralbereich | 400 nm - 900 nm |
Arbeitsabstand | 190 mm |
Kameraabstand (Objekt-Kameraanschluss) | 530 mm |
Objektfelddiagonale (max) | 125 mm |
Sensorformat (max) | Typ 4/3 bzw. 1,2" |
Bildfelddiagonale (max) | 21,4 mm |
Geeignet für Kameraauflösung | 72,6 MPixel |
Empfohlene Pixelgröße | 1,76 µm |
Blende | verstellbar (F8 - F22) |
Objektivlänge | 340 mm |
Objektivdurchmesser (max) | 144 mm |
Objektivanschluss | C-Mount |
Gewicht | 3020 g |
Nutzbares Objektfeld mit: | |
• Sensor Typ 4/3 bzws. 1,2" | 101,2 mm x 76 mm |
• 1"-Sensor | 74,9 mm x 56,1 mm |
• 2/3"-Sensor | 51,5 mm x 38,6 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Kombinierbar mit
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
TZB130-Serie | ||
1-10-187 | TZB130-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
1-10-195 | TZB130-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
1-10-189 | TZB130-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
1-10-185 | TZB130-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
1-10-077 | TZB130-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
TZB130-UDC-a Serie | ||
1-10-956 | TZB130-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
1-10-957 | TZB130-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
1-10-958 | TZB130-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
1-10-955 | TZB130-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
1-10-959 | TZB130-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
R-CLR-132-SL-Serie | ||
1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
RK5268-24V-Serie | ||
1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
Objektivhalter | ||
2-91-331 | Montagewinkel | Halterung für telezentrische Objektive und Beleuchtungen mit Gewindebohrung M5 |
2-91-332 | Montagewinkel LL | Halterung für telezentrische Objektive und Beleuchtungen mit Langloch für M4-M6 |
2-91-330 | Objektivhalter d45 breit | Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm, Breite = 32 mm |
2-91-335 | Montagebügel TO88 LL | Halterung für telezentrische Objektive der TO88-Serie mit Langloch für M4-M6 |
2-91-336 | Montagebügel TO125 | Halterung für telezentrische Objektive der TO125-Serie mit Gewindebohrung M5 |
Zwischenringe | ||
2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
Objektivadapter C-Mount | ||
2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
Tageslichtsperrfilter | ||
2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
2-91-324 | IR-Filter M138x1 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M138x1 |
Farbfilter Blau | ||
2-91-294 | Farbfilter Blau M138x1 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M138x1 |
UV-Sperrfilter | ||
2-91-326 | UV-Sperrfilter M138x1 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M138x1 |
Farbfilter Rot | ||
2-91-323 | Farbfilter Rot M138x1 | Langpassfilter ab 630 nm, rot, Filtergewinde M138x1 |
2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
Farbfilter Grün | ||
2-91-307 | Farbfilter Grün M138x1 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M138x1 |
Farbfilter Gelb | ||
2-91-280 | Farbfilter Gelb M138x1 | Langpassfilter ab 530 nm, gelb, Filtergewinde M138x1 |
Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
1-29-876 | Adapterring d104 - M138x1 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M138x1 |
Bezeichnung:
Kurzbeschreibung:

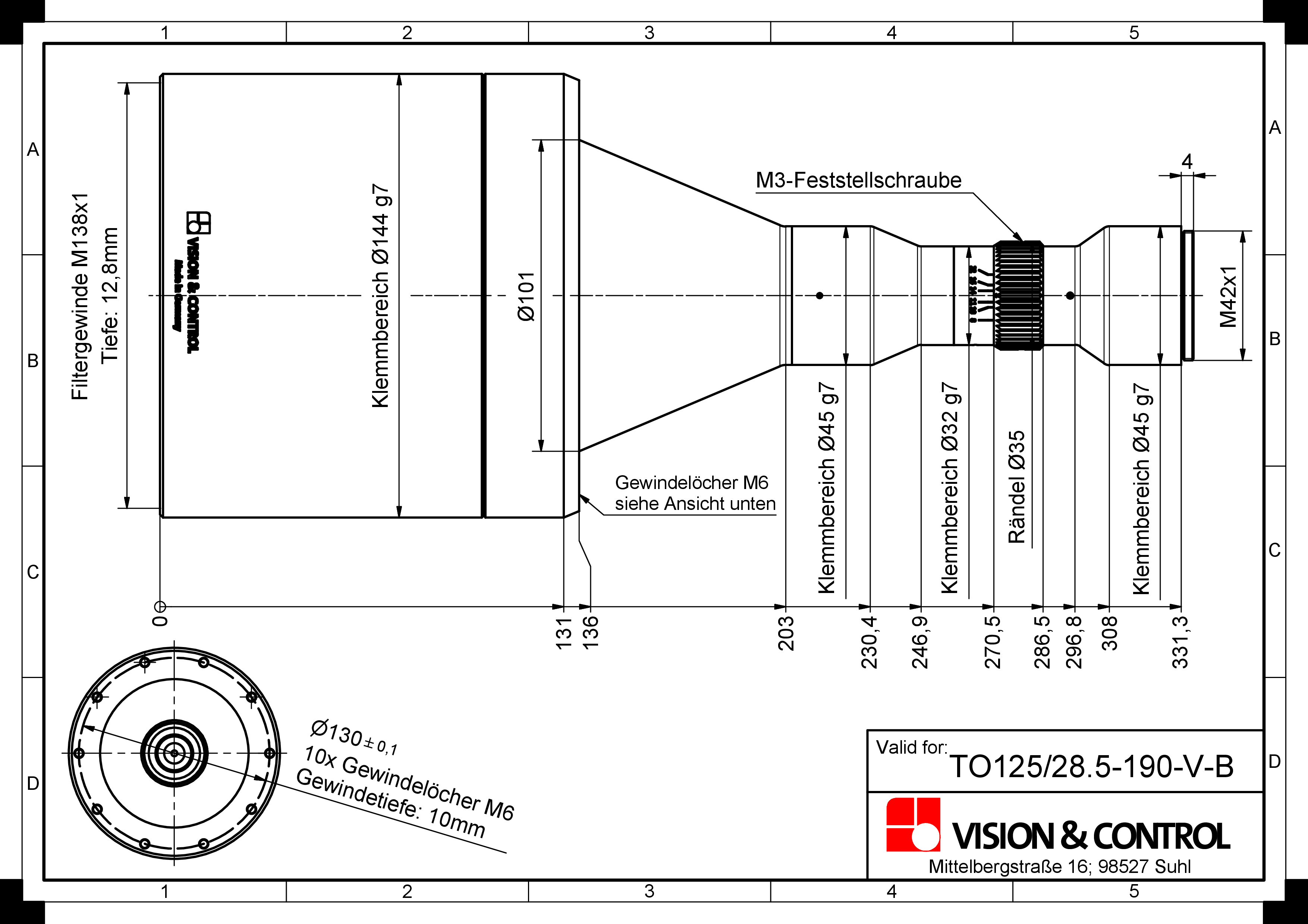

Telezentrisches Objektiv, M42, Sensor max. DX, Blende F10 - F22, Blau
Bestellnummer:
2-05-855
EAN:
4251692621721
Aktueller Hinweis:
Auch mit Festblende auf Anfrage verfügbar.
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Farbkorrektur erweitert bis tief in den blauen Spektralbereich
- sehr gut geeignet für blaue LEDs inklusive „Deep Blue“-LEDs
- dadurch besonders geeignet für weiße LEDs, da diese einen starken Blaulicht-Anteil besitzen
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- verstellbare Blende mit Kennzeichnung der Blendenzahlen, arretierbar
- robuste Industrie-Ausführung
- mit Objektivadapter (5-00-012) ist auch der Objektivanschluss M40x0,75 möglich
- ohne Einschränkung der optischen Eigenschaften (back focal distance = 17,526 mm)
Technische Daten
Abbildungsmaßstab | 0,227 |
Spektralbereich | 400 nm - 900 nm |
Arbeitsabstand | 190 mm |
Kameraabstand (Objekt-Kameraanschluss) | 521,3 mm |
Objektfelddiagonale (max) | 125 mm |
Sensorformat (max) | Typ DX |
Bildfelddiagonale (max) | 28,5 mm |
Geeignet für Kameraauflösung | 119,4 MPixel |
Empfohlene Pixelgröße | 1,76 µm |
Blende | verstellbar (F10 - F22) |
Objektivlänge | 331,3 mm |
Objektivdurchmesser (max) | 144 mm |
Objektivanschluss | M42x1 (Auflagemaß 45,46 mm) |
Gewicht | 3030 g |
Nutzbares Objektfeld mit: | |
• Sensor Typ DX | 104,4 mm x 68,7 mm |
• Sensor Typ 4/3 bzws. 1,2" | 76,2 mm x 57,3 mm |
• 1"-Sensor | 56,4 mm x 42,3 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Kombinierbar mit
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
TZB130-Serie | ||
1-10-187 | TZB130-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
1-10-195 | TZB130-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
1-10-189 | TZB130-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
1-10-185 | TZB130-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
1-10-077 | TZB130-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
TZB130-UDC-a Serie | ||
1-10-956 | TZB130-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
1-10-957 | TZB130-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
1-10-958 | TZB130-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
1-10-955 | TZB130-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
1-10-959 | TZB130-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
R-CLR-132-SL-Serie | ||
1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
RK5268-24V-Serie | ||
1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
Objektivhalter | ||
2-91-331 | Montagewinkel | Halterung für telezentrische Objektive und Beleuchtungen mit Gewindebohrung M5 |
2-91-332 | Montagewinkel LL | Halterung für telezentrische Objektive und Beleuchtungen mit Langloch für M4-M6 |
2-91-330 | Objektivhalter d45 breit | Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm, Breite = 32 mm |
2-91-335 | Montagebügel TO88 LL | Halterung für telezentrische Objektive der TO88-Serie mit Langloch für M4-M6 |
2-91-336 | Montagebügel TO125 | Halterung für telezentrische Objektive der TO125-Serie mit Gewindebohrung M5 |
Zwischenringe | ||
2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
Objektivadapter M42 | ||
5-00-012 | Objektivadapter M42x1-M40x0,75 | Adapter zur Befestigung von Objektiven mit M42x1-Anschluss an Kameras mit M40x0,75 |
Tageslichtsperrfilter | ||
2-91-324 | IR-Filter M138x1 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M138x1 |
Farbfilter Blau | ||
2-91-294 | Farbfilter Blau M138x1 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M138x1 |
UV-Sperrfilter | ||
2-91-326 | UV-Sperrfilter M138x1 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M138x1 |
Farbfilter Rot | ||
2-91-323 | Farbfilter Rot M138x1 | Langpassfilter ab 630 nm, rot, Filtergewinde M138x1 |
Farbfilter Grün | ||
2-91-307 | Farbfilter Grün M138x1 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M138x1 |
Farbfilter Gelb | ||
2-91-280 | Farbfilter Gelb M138x1 | Langpassfilter ab 530 nm, gelb, Filtergewinde M138x1 |
Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
1-29-876 | Adapterring d104 - M138x1 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M138x1 |
Bezeichnung:
Kurzbeschreibung:
Telez. Mikroskopobjektiv 10x C-Mount, Sensor max. Ø21,6 mm, Festblende, W/NIR
Bestellnummer:
2-06-004
Ersetzt:
Tubus MK190 (2-05-120) + Mikroskopobjektiv 10x (2-05-110)
Eigenschaften
- telezentrisches Mikroskopobjektiv mit objektseitig telezentrischem Strahlengang
- zur präzisen Vermessung kleiner Objekte
- hochauflösend, verzeichnungsarm, geringer Telezentriefehler
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- robuste Industrie-Ausführung
- Festblende
- C-Mount-Gewindeanschluss
Technische Daten
Abbildungsmaßstab | 10 |
Spektralbereich | 450 nm - 900 nm |
Arbeitsabstand | 48 mm |
Kameraabstand (Objekt-Kameraanschluss) | 319,5 mm |
Objektfelddiagonale (max) | 2,2 mm |
Sensorformat (max) | 4/3 bzw. 1,2" |
Bildfelddiagonale (max) | 21,6 mm |
Geeignet für Kameraauflösung | 18,9 MPixel |
Empfohlene Pixelgröße | 3,45 µm |
Blende | fest (F25) |
Schärfentiefe ¹) | 6 µm |
Objektivlänge | 271,5 mm |
Objektivdurchmesser (max) | 35,5 mm |
Objektivanschluss | C-Mount |
Filtergewinde, objektseitig | M30,5x0,5 (Filteradapter) |
Gewicht | 501 g |
Nutzbares Objektfeld mit: | |
• 1"-Sensor | 1,7 mm x 1,3 mm |
• 2/3"-Sensor | 1,3 mm x 1 mm |
• 1/1,8"-Sensor | 0,9 mm x 0,7 mm |
¹) für 10 µm max. Umschärfe im Bild |
Kombinierbar mit
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
TZB10-P-SL-Serie | ||
1-33-238 | TZB10-B450-P-SL | telezentrische Beleuchtung, blau, LF-Durchm.: 10 mm, smart light |
1-33-239 | TZB10-IR850-P-SL | telezentrische Beleuchtung, IR850, LF-Durchm.: 10 mm, smart light |
TZB10-P-24V-Serie | ||
1-33-248 | TZB10-B450-P-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 10 mm, 24V, schaltbar |
1-33-282 | TZB10-B450-HP-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 10 mm, 24V, schaltbar, high power |
1-33-249 | TZB10-IR850-P-24V | telezentrische Beleuchtung, IR850, LF-Durchm.: 10 mm, 24V, schaltbar |
1-33-283 | TZB10-IR850-HP-24V | telezentrische Beleuchtung, IR850, LF-Durchm.: 10 mm, 24V, schaltbar, high power |
R-CLR-69-SL-Serie | ||
1-33-007 | R-CLR-69x41-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, smart light-Technologie |
RK2036-24V-Serie | ||
1-29-602 | RK2036-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, controlled, Poti: 0-10V, |
Zubehör
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
Justierhilfen | ||
5-10-110 | Justierhilfe 2,7 | zur einfachen Justage auf 2,7 mm Tiefenschärfe, für Abbildungsmaßstab 1,2 - 0,7 |
Objektivhalter | ||
2-90-123 | Objektivhalter d34 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Objektivadapter C-Mount | ||
2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
Neutraldichtefilter | ||
2-91-257 | ND-Filter 3,0 M30,5x0,5 | Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M30,5x0,5 |
2-91-247 | ND-Filter 1,2 M30,5x0,5 | Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M30,5x0,5 |
2-91-237 | ND-Filter 0,6 M30,5x0,5 | Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M30,5x0,5 |
Tageslichtsperrfilter | ||
2-91-217 | IR-Filter M30,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M30,5x0,5 |
Polarisationsfilter | ||
2-91-227 | Pol-Filter M30,5x0,5 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M30,5x0,5 |
Farbfilter Blau | ||
2-91-284 | Farbfilter Blau M30,5x0,5 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M30,5x0,5 |
UV-Sperrfilter | ||
2-91-207 | UV-Sperrfilter M30,5x0,5 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M30,5x0,5 |
Farbfilter Rot | ||
2-91-267 | Farbfilter Rot M30,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M30,5x0,5 |
Farbfilter Grün | ||
2-91-297 | Farbfilter Grün M30,5x0,5 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M30,5x0,5 |
Farbfilter Gelb | ||
2-91-271 | Farbfilter Gelb M30,5x0,5 | Langpassfilter ab 530 nm, gelb, Filtergewinde M30,5x0,5 |
Filteradapter | ||
2-91-187 | Filteradapter d34-M30,5 | Aufsteckadapter zur Verwendung eines M30,5x0,5-Filters an Objektiven mit Klemmd. 34 mm |
Umlenkspiegel 90°-Serie | ||
2-25-110 | Umlenkspiegel 90-34 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
1-29-671 | Adapterring d41 - M30,5x0,5 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M30,5x0,5 |
Strahlteiler STE30x30 | ||
1-18-050 | STE30x30-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
1-18-023 | Adapter STE30x30 - TZO34 | Befestigung der STE30x30 an telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Bezeichnung:
Kurzbeschreibung:
Telez. Mikroskopobjektiv 10x C-Mount, Sensor max. Ø21,6 mm, blaue koax. smart light Bel.
Bestellnummer:
2-06-012
Ersetzt:
MK190-EBL-B (2-05-143) + Mikroskopobjektiv 10x (2-05-110)
Eigenschaften
- telezentrisches Mikroskopobjektiv mit objektseitig telezentrischem Strahlengang
- zur präzisen Vermessung kleiner Objekte
- hochauflösend, verzeichnungsarm, geringer Telezentriefehler
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- robuste Industrie-Ausführung
- Festblende
- C-Mount-Gewindeanschluss
Technische Daten
Abbildungsmaßstab | 10 |
Spektralbereich | 450 nm - 900 nm |
Arbeitsabstand | 48 mm |
Kameraabstand (Objekt-Kameraanschluss) | 319,5 mm |
Objektfelddiagonale (max) | 2,2 mm |
Sensorformat (max) | 4/3 bzw. 1,2" |
Bildfelddiagonale (max) | 21,6 mm |
Geeignet für Kameraauflösung | 18,9 MPixel |
Empfohlene Pixelgröße | 3,45 µm |
Blende | fest (F25) |
Schärfentiefe ¹) | 6 µm |
Objektivlänge | 271,5 mm |
Objektivdurchmesser (max) | 40 mm (Klemmbereich) |
Objektivanschluss | C-Mount |
Filtergewinde, objektseitig | M30,5x0,5 (Filteradapter) |
Gewicht | 1116 g |
Nutzbares Objektfeld mit: | |
• Sensor Typ 4/3 bzws. 1,2" | 1,7 mm x 1,3 mm |
• 1"-Sensor | 1,3 mm x 1 mm |
• 2/3"-Sensor | 0,9 mm x 0,7 mm |
¹) für 10 µm max. Umschärfe im Bild |
Kombinierbar mit
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
TZB10-P-SL-Serie | ||
1-33-238 | TZB10-B450-P-SL | telezentrische Beleuchtung, blau, LF-Durchm.: 10 mm, smart light |
1-33-239 | TZB10-IR850-P-SL | telezentrische Beleuchtung, IR850, LF-Durchm.: 10 mm, smart light |
TZB10-P-24V-Serie | ||
1-33-248 | TZB10-B450-P-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 10 mm, 24V, schaltbar |
1-33-282 | TZB10-B450-HP-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 10 mm, 24V, schaltbar, high power |
1-33-249 | TZB10-IR850-P-24V | telezentrische Beleuchtung, IR850, LF-Durchm.: 10 mm, 24V, schaltbar |
1-33-283 | TZB10-IR850-HP-24V | telezentrische Beleuchtung, IR850, LF-Durchm.: 10 mm, 24V, schaltbar, high power |
R-CLR-69-SL-Serie | ||
1-33-007 | R-CLR-69x41-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, smart light-Technologie |
RK2036-24V-Serie | ||
1-29-602 | RK2036-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, controlled, Poti: 0-10V, |
Zubehör
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
Justierhilfen | ||
5-10-110 | Justierhilfe 2,7 | zur einfachen Justage auf 2,7 mm Tiefenschärfe, für Abbildungsmaßstab 1,2 - 0,7 |
Objektivhalter | ||
2-90-123 | Objektivhalter d34 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Objektivadapter C-Mount | ||
2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
Neutraldichtefilter | ||
2-91-257 | ND-Filter 3,0 M30,5x0,5 | Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M30,5x0,5 |
2-91-247 | ND-Filter 1,2 M30,5x0,5 | Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M30,5x0,5 |
2-91-237 | ND-Filter 0,6 M30,5x0,5 | Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M30,5x0,5 |
Polarisationsfilter | ||
2-91-227 | Pol-Filter M30,5x0,5 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M30,5x0,5 |
Farbfilter Blau | ||
2-91-284 | Farbfilter Blau M30,5x0,5 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M30,5x0,5 |
UV-Sperrfilter | ||
2-91-207 | UV-Sperrfilter M30,5x0,5 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M30,5x0,5 |
Filteradapter | ||
2-91-187 | Filteradapter d34-M30,5 | Aufsteckadapter zur Verwendung eines M30,5x0,5-Filters an Objektiven mit Klemmd. 34 mm |
Umlenkspiegel 90°-Serie | ||
2-25-110 | Umlenkspiegel 90-34 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
1-29-671 | Adapterring d41 - M30,5x0,5 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M30,5x0,5 |
Strahlteiler STE30x30 | ||
1-18-050 | STE30x30-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
1-18-023 | Adapter STE30x30 - TZO34 | Befestigung der STE30x30 an telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Bezeichnung:
Kurzbeschreibung:
Telez. Mikroskopobjektiv 10x C-Mount, Sensor max. Ø21,6 mm, koax. NIR smart light Bel.
Bestellnummer:
2-06-036
Ersetzt:
MK190-EBL-IR (2-05-133) + Mikroskopobjektiv 10x (2-05-110)
Eigenschaften
- telezentrisches Mikroskopobjektiv mit objektseitig telezentrischem Strahlengang
- zur präzisen Vermessung kleiner Objekte
- hochauflösend, verzeichnungsarm, geringer Telezentriefehler
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- robuste Industrie-Ausführung
- Festblende
- C-Mount-Gewindeanschluss
Technische Daten
Abbildungsmaßstab | 10 |
Spektralbereich | 450 nm - 900 nm |
Arbeitsabstand | 48 mm |
Kameraabstand (Objekt-Kameraanschluss) | 319,5 mm |
Objektfelddiagonale (max) | 2,2 mm |
Sensorformat (max) | 4/3 bzw. 1,2" |
Bildfelddiagonale (max) | 21,6 mm |
Geeignet für Kameraauflösung | 18,9 MPixel |
Empfohlene Pixelgröße | 3,45 µm |
Blende | fest (F25) |
Schärfentiefe ¹) | 6 µm |
Objektivlänge | 271,5 mm |
Objektivdurchmesser (max) | 40 mm (Klemmbereich) |
Objektivanschluss | C-Mount |
Filtergewinde, objektseitig | M30,5x0,5 (Filteradapter) |
Gewicht | 1116 g |
Nutzbares Objektfeld mit: | |
• Sensor Typ 4/3 bzws. 1,2" | 1,7 mm x 1,3 mm |
• 1"-Sensor | 1,3 mm x 1 mm |
• 2/3"-Sensor | 0,9 mm x 0,7 mm |
¹) für 10 µm max. Umschärfe im Bild |
Kombinierbar mit
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
TZB10-P-SL-Serie | ||
1-33-238 | TZB10-B450-P-SL | telezentrische Beleuchtung, blau, LF-Durchm.: 10 mm, smart light |
1-33-239 | TZB10-IR850-P-SL | telezentrische Beleuchtung, IR850, LF-Durchm.: 10 mm, smart light |
TZB10-P-24V-Serie | ||
1-33-248 | TZB10-B450-P-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 10 mm, 24V, schaltbar |
1-33-282 | TZB10-B450-HP-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 10 mm, 24V, schaltbar, high power |
1-33-249 | TZB10-IR850-P-24V | telezentrische Beleuchtung, IR850, LF-Durchm.: 10 mm, 24V, schaltbar |
1-33-283 | TZB10-IR850-HP-24V | telezentrische Beleuchtung, IR850, LF-Durchm.: 10 mm, 24V, schaltbar, high power |
R-CLR-69-SL-Serie | ||
1-33-007 | R-CLR-69x41-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, smart light-Technologie |
RK2036-24V-Serie | ||
1-29-602 | RK2036-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, controlled, Poti: 0-10V, |
Zubehör
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
Justierhilfen | ||
5-10-110 | Justierhilfe 2,7 | zur einfachen Justage auf 2,7 mm Tiefenschärfe, für Abbildungsmaßstab 1,2 - 0,7 |
Objektivhalter | ||
2-90-123 | Objektivhalter d34 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Objektivadapter C-Mount | ||
2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
Neutraldichtefilter | ||
2-91-257 | ND-Filter 3,0 M30,5x0,5 | Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M30,5x0,5 |
2-91-247 | ND-Filter 1,2 M30,5x0,5 | Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M30,5x0,5 |
2-91-237 | ND-Filter 0,6 M30,5x0,5 | Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M30,5x0,5 |
Tageslichtsperrfilter | ||
2-91-217 | IR-Filter M30,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M30,5x0,5 |
Polarisationsfilter | ||
2-91-227 | Pol-Filter M30,5x0,5 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M30,5x0,5 |
UV-Sperrfilter | ||
2-91-207 | UV-Sperrfilter M30,5x0,5 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M30,5x0,5 |
Filteradapter | ||
2-91-187 | Filteradapter d34-M30,5 | Aufsteckadapter zur Verwendung eines M30,5x0,5-Filters an Objektiven mit Klemmd. 34 mm |
Umlenkspiegel 90°-Serie | ||
2-25-110 | Umlenkspiegel 90-34 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
1-29-671 | Adapterring d41 - M30,5x0,5 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M30,5x0,5 |
Strahlteiler STE30x30 | ||
1-18-050 | STE30x30-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
1-18-023 | Adapter STE30x30 - TZO34 | Befestigung der STE30x30 an telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Bezeichnung:
Kurzbeschreibung:
Telez. Mikroskopobjektiv 10x C-Mount, Sensor max. Ø21,6 mm, blaue koax. Beleuchtung, 24V
Bestellnummer:
2-06-008
Ersetzt:
MK190-EBL-B (2-05-143) + Mikroskopobjektiv 10x (2-05-110)
Eigenschaften
- telezentrisches Mikroskopobjektiv mit objektseitig telezentrischem Strahlengang
- zur präzisen Vermessung kleiner Objekte
- hochauflösend, verzeichnungsarm, geringer Telezentriefehler
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- robuste Industrie-Ausführung
- Festblende
- C-Mount-Gewindeanschluss
Technische Daten
Abbildungsmaßstab | 10 |
Spektralbereich | 450 nm - 900 nm |
Arbeitsabstand | 48 mm |
Kameraabstand (Objekt-Kameraanschluss) | 319,5 mm |
Objektfelddiagonale (max) | 2,2 mm |
Sensorformat (max) | 4/3 bzw. 1,2" |
Bildfelddiagonale (max) | 21,6 mm |
Geeignet für Kameraauflösung | 18,9 MPixel |
Empfohlene Pixelgröße | 3,45 µm |
Blende | fest (F25) |
Schärfentiefe ¹) | 6 µm |
Objektivlänge | 271,5 mm |
Objektivdurchmesser (max) | 40 mm (Klemmbereich) |
Objektivanschluss | C-Mount |
Filtergewinde, objektseitig | M30,5x0,5 (Filteradapter) |
Gewicht | 1116 g |
Nutzbares Objektfeld mit: | |
• Sensor Typ 4/3 bzws. 1,2" | 1,7 mm x 1,3 mm |
• 1"-Sensor | 1,3 mm x 1 mm |
• 2/3"-Sensor | 0,9 mm x 0,7 mm |
¹) für 10 µm max. Umschärfe im Bild |
Kombinierbar mit
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
TZB10-P-SL-Serie | ||
1-33-238 | TZB10-B450-P-SL | telezentrische Beleuchtung, blau, LF-Durchm.: 10 mm, smart light |
1-33-239 | TZB10-IR850-P-SL | telezentrische Beleuchtung, IR850, LF-Durchm.: 10 mm, smart light |
TZB10-P-24V-Serie | ||
1-33-248 | TZB10-B450-P-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 10 mm, 24V, schaltbar |
1-33-282 | TZB10-B450-HP-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 10 mm, 24V, schaltbar, high power |
1-33-249 | TZB10-IR850-P-24V | telezentrische Beleuchtung, IR850, LF-Durchm.: 10 mm, 24V, schaltbar |
1-33-283 | TZB10-IR850-HP-24V | telezentrische Beleuchtung, IR850, LF-Durchm.: 10 mm, 24V, schaltbar, high power |
R-CLR-69-SL-Serie | ||
1-33-007 | R-CLR-69x41-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, smart light-Technologie |
RK2036-24V-Serie | ||
1-29-602 | RK2036-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, controlled, Poti: 0-10V, |
Zubehör
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
Justierhilfen | ||
5-10-110 | Justierhilfe 2,7 | zur einfachen Justage auf 2,7 mm Tiefenschärfe, für Abbildungsmaßstab 1,2 - 0,7 |
Objektivhalter | ||
2-90-123 | Objektivhalter d34 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Objektivadapter C-Mount | ||
2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
Neutraldichtefilter | ||
2-91-257 | ND-Filter 3,0 M30,5x0,5 | Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M30,5x0,5 |
2-91-247 | ND-Filter 1,2 M30,5x0,5 | Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M30,5x0,5 |
2-91-237 | ND-Filter 0,6 M30,5x0,5 | Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M30,5x0,5 |
Polarisationsfilter | ||
2-91-227 | Pol-Filter M30,5x0,5 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M30,5x0,5 |
Farbfilter Blau | ||
2-91-284 | Farbfilter Blau M30,5x0,5 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M30,5x0,5 |
UV-Sperrfilter | ||
2-91-207 | UV-Sperrfilter M30,5x0,5 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M30,5x0,5 |
Filteradapter | ||
2-91-187 | Filteradapter d34-M30,5 | Aufsteckadapter zur Verwendung eines M30,5x0,5-Filters an Objektiven mit Klemmd. 34 mm |
Umlenkspiegel 90°-Serie | ||
2-25-110 | Umlenkspiegel 90-34 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
1-29-671 | Adapterring d41 - M30,5x0,5 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M30,5x0,5 |
Strahlteiler STE30x30 | ||
1-18-050 | STE30x30-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
1-18-023 | Adapter STE30x30 - TZO34 | Befestigung der STE30x30 an telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Bezeichnung:
Kurzbeschreibung:
Telez. Mikroskopobjektiv 10x C-Mount, Sensor max. Ø21,6 mm, koax. NIR-Beleuchtung, 24V
Bestellnummer:
2-06-032
Ersetzt:
MK190-EBL-IR (2-05-133) + Mikroskopobjektiv 10x (2-05-110)
Eigenschaften
- telezentrisches Mikroskopobjektiv mit objektseitig telezentrischem Strahlengang
- zur präzisen Vermessung kleiner Objekte
- hochauflösend, verzeichnungsarm, geringer Telezentriefehler
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- robuste Industrie-Ausführung
- Festblende
- C-Mount-Gewindeanschluss
Technische Daten
Abbildungsmaßstab | 10 |
Spektralbereich | 450 nm - 900 nm |
Arbeitsabstand | 48 mm |
Kameraabstand (Objekt-Kameraanschluss) | 319,5 mm |
Objektfelddiagonale (max) | 2,2 mm |
Sensorformat (max) | 4/3 bzw. 1,2" |
Bildfelddiagonale (max) | 21,6 mm |
Geeignet für Kameraauflösung | 18,9 MPixel |
Empfohlene Pixelgröße | 3,45 µm |
Blende | fest (F25) |
Schärfentiefe ¹) | 6 µm |
Objektivlänge | 271,5 mm |
Objektivdurchmesser (max) | 40 mm (Klemmbereich) |
Objektivanschluss | C-Mount |
Filtergewinde, objektseitig | M30,5x0,5 (Filteradapter) |
Gewicht | 1116 g |
Nutzbares Objektfeld mit: | |
• Sensor Typ 4/3 bzws. 1,2" | 1,7 mm x 1,3 mm |
• 1"-Sensor | 1,3 mm x 1 mm |
• 2/3"-Sensor | 0,9 mm x 0,7 mm |
¹) für 10 µm max. Umschärfe im Bild |
Kombinierbar mit
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
TZB10-P-SL-Serie | ||
1-33-238 | TZB10-B450-P-SL | telezentrische Beleuchtung, blau, LF-Durchm.: 10 mm, smart light |
1-33-239 | TZB10-IR850-P-SL | telezentrische Beleuchtung, IR850, LF-Durchm.: 10 mm, smart light |
TZB10-P-24V-Serie | ||
1-33-248 | TZB10-B450-P-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 10 mm, 24V, schaltbar |
1-33-282 | TZB10-B450-HP-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 10 mm, 24V, schaltbar, high power |
1-33-249 | TZB10-IR850-P-24V | telezentrische Beleuchtung, IR850, LF-Durchm.: 10 mm, 24V, schaltbar |
1-33-283 | TZB10-IR850-HP-24V | telezentrische Beleuchtung, IR850, LF-Durchm.: 10 mm, 24V, schaltbar, high power |
R-CLR-69-SL-Serie | ||
1-33-007 | R-CLR-69x41-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, smart light-Technologie |
RK2036-24V-Serie | ||
1-29-602 | RK2036-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, controlled, Poti: 0-10V, |
Zubehör
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
Justierhilfen | ||
5-10-110 | Justierhilfe 2,7 | zur einfachen Justage auf 2,7 mm Tiefenschärfe, für Abbildungsmaßstab 1,2 - 0,7 |
Objektivhalter | ||
2-90-123 | Objektivhalter d34 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Objektivadapter C-Mount | ||
2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
Neutraldichtefilter | ||
2-91-257 | ND-Filter 3,0 M30,5x0,5 | Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M30,5x0,5 |
2-91-247 | ND-Filter 1,2 M30,5x0,5 | Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M30,5x0,5 |
2-91-237 | ND-Filter 0,6 M30,5x0,5 | Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M30,5x0,5 |
Tageslichtsperrfilter | ||
2-91-217 | IR-Filter M30,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M30,5x0,5 |
Polarisationsfilter | ||
2-91-227 | Pol-Filter M30,5x0,5 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M30,5x0,5 |
UV-Sperrfilter | ||
2-91-207 | UV-Sperrfilter M30,5x0,5 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M30,5x0,5 |
Filteradapter | ||
2-91-187 | Filteradapter d34-M30,5 | Aufsteckadapter zur Verwendung eines M30,5x0,5-Filters an Objektiven mit Klemmd. 34 mm |
Umlenkspiegel 90°-Serie | ||
2-25-110 | Umlenkspiegel 90-34 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
1-29-671 | Adapterring d41 - M30,5x0,5 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M30,5x0,5 |
Strahlteiler STE30x30 | ||
1-18-050 | STE30x30-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
1-18-023 | Adapter STE30x30 - TZO34 | Befestigung der STE30x30 an telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Bezeichnung:
Kurzbeschreibung:
Telez. Mikroskopobjektiv 5x C-Mount, Sensor max. Ø21,6 mm, Festblende, W/NIR
Bestellnummer:
2-06-003
Ersetzt:
Tubus MK190 (2-05-120) + Mikroskopobjektiv 5x (2-05-111)
Eigenschaften
- telezentrisches Mikroskopobjektiv mit objektseitig telezentrischem Strahlengang
- zur präzisen Vermessung kleiner Objekte
- hochauflösend, verzeichnungsarm, geringer Telezentriefehler
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- robuste Industrie-Ausführung
- Festblende
- C-Mount-Gewindeanschluss
Technische Daten
Abbildungsmaßstab | 5 |
Spektralbereich | 450 nm - 900 nm |
Arbeitsabstand | 63,5 mm |
Kameraabstand (Objekt-Kameraanschluss) | 313 mm |
Objektfelddiagonale (max) | 4,3 mm |
Sensorformat (max) | 4/3 bzw. 1,2" |
Bildfelddiagonale (max) | 21,6 mm |
Geeignet für Kameraauflösung | 18,9 MPixel |
Empfohlene Pixelgröße | 3,45 µm |
Blende | fest (F19) |
Schärfentiefe ¹) | 18 µm |
Objektivlänge | 249,5 mm |
Objektivdurchmesser (max) | 35,5 mm |
Objektivanschluss | C-Mount |
Filtergewinde, objektseitig | M30,5x0,5 (Filteradapter) |
Gewicht | 472 g |
Nutzbares Objektfeld mit: | |
• Sensor Typ 4/3 bzws. 1,2" | 3,5 mm x 2,6 mm |
• 1"-Sensor | 2,6 mm x 1,9 mm |
• 2/3"-Sensor | 1,8 mm x 1,3 mm |
¹) für 10 µm max. Umschärfe im Bild |
Kombinierbar mit
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
TZB10-P-SL-Serie | ||
1-33-238 | TZB10-B450-P-SL | telezentrische Beleuchtung, blau, LF-Durchm.: 10 mm, smart light |
1-33-239 | TZB10-IR850-P-SL | telezentrische Beleuchtung, IR850, LF-Durchm.: 10 mm, smart light |
TZB10-P-24V-Serie | ||
1-33-248 | TZB10-B450-P-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 10 mm, 24V, schaltbar |
1-33-282 | TZB10-B450-HP-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 10 mm, 24V, schaltbar, high power |
1-33-249 | TZB10-IR850-P-24V | telezentrische Beleuchtung, IR850, LF-Durchm.: 10 mm, 24V, schaltbar |
1-33-283 | TZB10-IR850-HP-24V | telezentrische Beleuchtung, IR850, LF-Durchm.: 10 mm, 24V, schaltbar, high power |
R-CLR-69-SL-Serie | ||
1-33-007 | R-CLR-69x41-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, smart light-Technologie |
RK2036-24V-Serie | ||
1-29-602 | RK2036-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, controlled, Poti: 0-10V, |
Zubehör
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
Justierhilfen | ||
5-10-110 | Justierhilfe 2,7 | zur einfachen Justage auf 2,7 mm Tiefenschärfe, für Abbildungsmaßstab 1,2 - 0,7 |
Objektivhalter | ||
2-90-123 | Objektivhalter d34 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Objektivadapter C-Mount | ||
2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
Neutraldichtefilter | ||
2-91-257 | ND-Filter 3,0 M30,5x0,5 | Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M30,5x0,5 |
2-91-247 | ND-Filter 1,2 M30,5x0,5 | Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M30,5x0,5 |
2-91-237 | ND-Filter 0,6 M30,5x0,5 | Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M30,5x0,5 |
Tageslichtsperrfilter | ||
2-91-217 | IR-Filter M30,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M30,5x0,5 |
Polarisationsfilter | ||
2-91-227 | Pol-Filter M30,5x0,5 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M30,5x0,5 |
Farbfilter Blau | ||
2-91-284 | Farbfilter Blau M30,5x0,5 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M30,5x0,5 |
UV-Sperrfilter | ||
2-91-207 | UV-Sperrfilter M30,5x0,5 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M30,5x0,5 |
Farbfilter Rot | ||
2-91-267 | Farbfilter Rot M30,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M30,5x0,5 |
Farbfilter Grün | ||
2-91-297 | Farbfilter Grün M30,5x0,5 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M30,5x0,5 |
Farbfilter Gelb | ||
2-91-271 | Farbfilter Gelb M30,5x0,5 | Langpassfilter ab 530 nm, gelb, Filtergewinde M30,5x0,5 |
Filteradapter | ||
2-91-187 | Filteradapter d34-M30,5 | Aufsteckadapter zur Verwendung eines M30,5x0,5-Filters an Objektiven mit Klemmd. 34 mm |
Umlenkspiegel 90°-Serie | ||
2-25-110 | Umlenkspiegel 90-34 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
1-29-671 | Adapterring d41 - M30,5x0,5 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M30,5x0,5 |
Strahlteiler STE30x30 | ||
1-18-050 | STE30x30-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
1-18-023 | Adapter STE30x30 - TZO34 | Befestigung der STE30x30 an telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Bezeichnung:
Kurzbeschreibung:
Telez. Mikroskopobjektiv 5x C-Mount, Sensor max. Ø21,6 mm, blaue koax. smart light Bel.
Bestellnummer:
2-06-011
Ersetzt:
MK190-EBL-B (2-05-143) + Mikroskopobjektiv 5x (2-05-111)
Eigenschaften
- telezentrisches Mikroskopobjektiv mit objektseitig telezentrischem Strahlengang
- zur präzisen Vermessung kleiner Objekte
- hochauflösend, verzeichnungsarm, geringer Telezentriefehler
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- robuste Industrie-Ausführung
- Festblende
- C-Mount-Gewindeanschluss
Technische Daten
Abbildungsmaßstab | 5 |
Spektralbereich | 450 nm - 900 nm |
Arbeitsabstand | 63,5 mm |
Kameraabstand (Objekt-Kameraanschluss) | 313 mm |
Objektfelddiagonale (max) | 4,3 mm |
Sensorformat (max) | 4/3 bzw. 1,2" |
Bildfelddiagonale (max) | 21,6 mm |
Geeignet für Kameraauflösung | 18,9 MPixel |
Empfohlene Pixelgröße | 3,45 µm |
Blende | fest (F19) |
Schärfentiefe ¹) | 18 µm |
Objektivlänge | 249,5 mm |
Objektivdurchmesser (max) | 40 mm (Klemmbereich) |
Objektivanschluss | C-Mount |
Filtergewinde, objektseitig | M30,5x0,5 (Filteradapter) |
Gewicht | 1087 g |
Nutzbares Objektfeld mit: | |
• Sensor Typ 4/3 bzws. 1,2" | 3,5 mm x 2,6 mm |
• 1"-Sensor | 2,6 mm x 1,9 mm |
• 2/3"-Sensor | 1,8 mm x 1,3 mm |
¹) für 10 µm max. Umschärfe im Bild |
Kombinierbar mit
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
TZB10-P-SL-Serie | ||
1-33-238 | TZB10-B450-P-SL | telezentrische Beleuchtung, blau, LF-Durchm.: 10 mm, smart light |
1-33-239 | TZB10-IR850-P-SL | telezentrische Beleuchtung, IR850, LF-Durchm.: 10 mm, smart light |
TZB10-P-24V-Serie | ||
1-33-248 | TZB10-B450-P-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 10 mm, 24V, schaltbar |
1-33-282 | TZB10-B450-HP-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 10 mm, 24V, schaltbar, high power |
1-33-249 | TZB10-IR850-P-24V | telezentrische Beleuchtung, IR850, LF-Durchm.: 10 mm, 24V, schaltbar |
1-33-283 | TZB10-IR850-HP-24V | telezentrische Beleuchtung, IR850, LF-Durchm.: 10 mm, 24V, schaltbar, high power |
R-CLR-69-SL-Serie | ||
1-33-007 | R-CLR-69x41-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, smart light-Technologie |
RK2036-24V-Serie | ||
1-29-602 | RK2036-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, controlled, Poti: 0-10V, |
Zubehör
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
Justierhilfen | ||
5-10-110 | Justierhilfe 2,7 | zur einfachen Justage auf 2,7 mm Tiefenschärfe, für Abbildungsmaßstab 1,2 - 0,7 |
Objektivhalter | ||
2-90-123 | Objektivhalter d34 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Objektivadapter C-Mount | ||
2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
Neutraldichtefilter | ||
2-91-257 | ND-Filter 3,0 M30,5x0,5 | Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M30,5x0,5 |
2-91-247 | ND-Filter 1,2 M30,5x0,5 | Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M30,5x0,5 |
2-91-237 | ND-Filter 0,6 M30,5x0,5 | Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M30,5x0,5 |
Polarisationsfilter | ||
2-91-227 | Pol-Filter M30,5x0,5 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M30,5x0,5 |
Farbfilter Blau | ||
2-91-284 | Farbfilter Blau M30,5x0,5 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M30,5x0,5 |
UV-Sperrfilter | ||
2-91-207 | UV-Sperrfilter M30,5x0,5 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M30,5x0,5 |
Filteradapter | ||
2-91-187 | Filteradapter d34-M30,5 | Aufsteckadapter zur Verwendung eines M30,5x0,5-Filters an Objektiven mit Klemmd. 34 mm |
Umlenkspiegel 90°-Serie | ||
2-25-110 | Umlenkspiegel 90-34 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
1-29-671 | Adapterring d41 - M30,5x0,5 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M30,5x0,5 |
Strahlteiler STE30x30 | ||
1-18-050 | STE30x30-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
1-18-023 | Adapter STE30x30 - TZO34 | Befestigung der STE30x30 an telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Bezeichnung:
Kurzbeschreibung:
Telez. Mikroskopobjektiv 5x C-Mount, Sensor max. Ø21,6 mm, koax. NIR smart light Bel.
Bestellnummer:
2-06-035
Ersetzt:
MK190-EBL-IR (2-05-133) + Mikroskopobjektiv 5x (2-05-111)
Eigenschaften
- telezentrisches Mikroskopobjektiv mit objektseitig telezentrischem Strahlengang
- zur präzisen Vermessung kleiner Objekte
- hochauflösend, verzeichnungsarm, geringer Telezentriefehler
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- robuste Industrie-Ausführung
- Festblende
- C-Mount-Gewindeanschluss
Technische Daten
Abbildungsmaßstab | 5 |
Spektralbereich | 450 nm - 900 nm |
Arbeitsabstand | 63,5 mm |
Kameraabstand (Objekt-Kameraanschluss) | 313 mm |
Objektfelddiagonale (max) | 4,3 mm |
Sensorformat (max) | 4/3 bzw. 1,2" |
Bildfelddiagonale (max) | 21,6 mm |
Geeignet für Kameraauflösung | 18,9 MPixel |
Empfohlene Pixelgröße | 3,45 µm |
Blende | fest (F19) |
Schärfentiefe ¹) | 18 µm |
Objektivlänge | 249,5 mm |
Objektivdurchmesser (max) | 40 mm (Klemmbereich) |
Objektivanschluss | C-Mount |
Filtergewinde, objektseitig | M30,5x0,5 (Filteradapter) |
Gewicht | 1087 g |
Nutzbares Objektfeld mit: | |
• Sensor Typ 4/3 bzws. 1,2" | 3,5 mm x 2,6 mm |
• 1"-Sensor | 2,6 mm x 1,9 mm |
• 2/3"-Sensor | 1,8 mm x 1,3 mm |
¹) für 10 µm max. Umschärfe im Bild |
Kombinierbar mit
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
TZB10-P-SL-Serie | ||
1-33-238 | TZB10-B450-P-SL | telezentrische Beleuchtung, blau, LF-Durchm.: 10 mm, smart light |
1-33-239 | TZB10-IR850-P-SL | telezentrische Beleuchtung, IR850, LF-Durchm.: 10 mm, smart light |
TZB10-P-24V-Serie | ||
1-33-248 | TZB10-B450-P-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 10 mm, 24V, schaltbar |
1-33-282 | TZB10-B450-HP-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 10 mm, 24V, schaltbar, high power |
1-33-249 | TZB10-IR850-P-24V | telezentrische Beleuchtung, IR850, LF-Durchm.: 10 mm, 24V, schaltbar |
1-33-283 | TZB10-IR850-HP-24V | telezentrische Beleuchtung, IR850, LF-Durchm.: 10 mm, 24V, schaltbar, high power |
R-CLR-69-SL-Serie | ||
1-33-007 | R-CLR-69x41-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, smart light-Technologie |
RK2036-24V-Serie | ||
1-29-602 | RK2036-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, controlled, Poti: 0-10V, |
Zubehör
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
Justierhilfen | ||
5-10-110 | Justierhilfe 2,7 | zur einfachen Justage auf 2,7 mm Tiefenschärfe, für Abbildungsmaßstab 1,2 - 0,7 |
Objektivhalter | ||
2-90-123 | Objektivhalter d34 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Objektivadapter C-Mount | ||
2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
Neutraldichtefilter | ||
2-91-257 | ND-Filter 3,0 M30,5x0,5 | Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M30,5x0,5 |
2-91-247 | ND-Filter 1,2 M30,5x0,5 | Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M30,5x0,5 |
2-91-237 | ND-Filter 0,6 M30,5x0,5 | Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M30,5x0,5 |
Tageslichtsperrfilter | ||
2-91-217 | IR-Filter M30,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M30,5x0,5 |
Polarisationsfilter | ||
2-91-227 | Pol-Filter M30,5x0,5 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M30,5x0,5 |
UV-Sperrfilter | ||
2-91-207 | UV-Sperrfilter M30,5x0,5 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M30,5x0,5 |
Filteradapter | ||
2-91-187 | Filteradapter d34-M30,5 | Aufsteckadapter zur Verwendung eines M30,5x0,5-Filters an Objektiven mit Klemmd. 34 mm |
Umlenkspiegel 90°-Serie | ||
2-25-110 | Umlenkspiegel 90-34 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
1-29-671 | Adapterring d41 - M30,5x0,5 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M30,5x0,5 |
Strahlteiler STE30x30 | ||
1-18-050 | STE30x30-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
1-18-023 | Adapter STE30x30 - TZO34 | Befestigung der STE30x30 an telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Bezeichnung:
Kurzbeschreibung:
Telez. Mikroskopobjektiv 5x C-Mount, Sensor max. Ø21,6 mm, blaue koax. Beleuchtung, 24V
Bestellnummer:
2-06-007
Ersetzt:
MK190-EBL-B (2-05-143) + Mikroskopobjektiv 5x (2-05-111)
Eigenschaften
- telezentrisches Mikroskopobjektiv mit objektseitig telezentrischem Strahlengang
- zur präzisen Vermessung kleiner Objekte
- hochauflösend, verzeichnungsarm, geringer Telezentriefehler
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- robuste Industrie-Ausführung
- Festblende
- C-Mount-Gewindeanschluss
Technische Daten
Abbildungsmaßstab | 5 |
Spektralbereich | 450 nm - 900 nm |
Arbeitsabstand | 63,5 mm |
Kameraabstand (Objekt-Kameraanschluss) | 313 mm |
Objektfelddiagonale (max) | 4,3 mm |
Sensorformat (max) | 4/3 bzw. 1,2" |
Bildfelddiagonale (max) | 21,6 mm |
Geeignet für Kameraauflösung | 18,9 MPixel |
Empfohlene Pixelgröße | 3,45 µm |
Blende | fest (F19) |
Schärfentiefe ¹) | 18 µm |
Objektivlänge | 249,5 mm |
Objektivdurchmesser (max) | 40 mm (Klemmbereich) |
Objektivanschluss | C-Mount |
Filtergewinde, objektseitig | M30,5x0,5 (Filteradapter) |
Gewicht | 1087 g |
Nutzbares Objektfeld mit: | |
• Sensor Typ 4/3 bzws. 1,2" | 3,5 mm x 2,6 mm |
• 1"-Sensor | 2,6 mm x 1,9 mm |
• 2/3"-Sensor | 1,8 mm x 1,3 mm |
¹) für 10 µm max. Umschärfe im Bild |
Kombinierbar mit
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
TZB10-P-SL-Serie | ||
1-33-238 | TZB10-B450-P-SL | telezentrische Beleuchtung, blau, LF-Durchm.: 10 mm, smart light |
1-33-239 | TZB10-IR850-P-SL | telezentrische Beleuchtung, IR850, LF-Durchm.: 10 mm, smart light |
TZB10-P-24V-Serie | ||
1-33-248 | TZB10-B450-P-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 10 mm, 24V, schaltbar |
1-33-282 | TZB10-B450-HP-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 10 mm, 24V, schaltbar, high power |
1-33-249 | TZB10-IR850-P-24V | telezentrische Beleuchtung, IR850, LF-Durchm.: 10 mm, 24V, schaltbar |
1-33-283 | TZB10-IR850-HP-24V | telezentrische Beleuchtung, IR850, LF-Durchm.: 10 mm, 24V, schaltbar, high power |
R-CLR-69-SL-Serie | ||
1-33-007 | R-CLR-69x41-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, smart light-Technologie |
RK2036-24V-Serie | ||
1-29-602 | RK2036-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, controlled, Poti: 0-10V, |
Zubehör
Bestellnummer | Bezeichnung | Beschreibung |
---|---|---|
Justierhilfen | ||
5-10-110 | Justierhilfe 2,7 | zur einfachen Justage auf 2,7 mm Tiefenschärfe, für Abbildungsmaßstab 1,2 - 0,7 |
Objektivhalter | ||
2-90-123 | Objektivhalter d34 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Objektivadapter C-Mount | ||
2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
Neutraldichtefilter | ||
2-91-257 | ND-Filter 3,0 M30,5x0,5 | Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M30,5x0,5 |
2-91-247 | ND-Filter 1,2 M30,5x0,5 | Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M30,5x0,5 |
2-91-237 | ND-Filter 0,6 M30,5x0,5 | Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M30,5x0,5 |
Polarisationsfilter | ||
2-91-227 | Pol-Filter M30,5x0,5 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M30,5x0,5 |
Farbfilter Blau | ||
2-91-284 | Farbfilter Blau M30,5x0,5 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M30,5x0,5 |
UV-Sperrfilter | ||
2-91-207 | UV-Sperrfilter M30,5x0,5 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M30,5x0,5 |
Filteradapter | ||
2-91-187 | Filteradapter d34-M30,5 | Aufsteckadapter zur Verwendung eines M30,5x0,5-Filters an Objektiven mit Klemmd. 34 mm |
Umlenkspiegel 90°-Serie | ||
2-25-110 | Umlenkspiegel 90-34 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
1-29-671 | Adapterring d41 - M30,5x0,5 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M30,5x0,5 |
Strahlteiler STE30x30 | ||
1-18-050 | STE30x30-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
1-18-023 | Adapter STE30x30 - TZO34 | Befestigung der STE30x30 an telezentrische Objektive und Beleuchtungen mit d = 34 mm |
Weitere Produkte laden..
