Produktfinder für Telezentrische Objektive
Wählen Sie, ausgehend von Ihrem Sensor, das gewünschte Objektfeld x*y [mm²] aus.
Entscheiden Sie sich für einen Arbeitsabstand und ggf. für weitere Besonderheiten des gewünschten Objektives.
In der Liste unterhalb des Produktfilters finden Sie alle für Ihre Anwendung in Frage kommenden Objektive.
Produktübersicht Telezentrische Objektive Neuentwicklungen | Produktablösungen
181/181 Ergebnisse
Bezeichnung:
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 1/1,8", Blende F6 - F22, Blau
Bestellnummer:
2-05-622
EAN:
4251692621509
Aktueller Hinweis:
Auch mit Festblende auf Anfrage verfügbar.
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Farbkorrektur erweitert bis tief in den blauen Spektralbereich
- sehr gut geeignet für blaue LEDs inklusive „Deep Blue“-LEDs
- dadurch besonders geeignet für weiße LEDs, da diese einen starken Blaulicht-Anteil besitzen
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- verstellbare Blende mit Kennzeichnung der Blendenzahlen, arretierbar
- robuste Industrie-Ausführung
Technische Daten
| Abbildungsmaßstab | 0,2 |
| Spektralbereich | 400 nm - 950 nm |
| Arbeitsabstand | 110 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 291,36 mm |
| Objektfelddiagonale (max) | 44 mm |
| Sensorformat (max) | 1/1,8" |
| Bildfelddiagonale (max) | 8,8 mm |
| Geeignet für Kameraauflösung | 12,2 MPixel |
| Empfohlene Pixelgröße | 1,77 µm |
| Blende | verstellbar (F6 - F22) |
| Objektivlänge | 181,36 mm |
| Objektivdurchmesser (max) | 56 mm |
| Objektivanschluss | C-Mount |
| Filtergewinde, objektseitig | M52 x 0,75 |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 312 g |
| Nutzbares Objektfeld mit: | |
| • 1/1,8"-Sensor | 35,5 mm x 27 mm |
| • 1/2"-Sensor | 32 mm x 24 mm |
| • 1/3"-Sensor | 24 mm x 18 mm |
| • 1/4"-Sensor | 17 mm x 11 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| TZB51-UDC-a Serie | ||
| 1-10-941 | TZB51-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-942 | TZB51-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-943 | TZB51-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-940 | TZB51-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-944 | TZB51-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| TZB51-Serie | ||
| 1-10-201 | TZB51-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-198 | TZB51-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-202 | TZB51-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-200 | TZB51-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-215 | TZB51-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| R-CLR-69-SL-Serie | ||
| 1-33-007 | R-CLR-69x41-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, smart light-Technologie |
| RK2036-24V-Serie | ||
| 1-29-602 | RK2036-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, controlled, Poti: 0-10V, |
| R-CLR-100-SL-Serie | ||
| 1-33-012 | R-CLR-100x73-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, smart light-Technologie |
| RK3652-24V-Serie | ||
| 1-29-702 | RK3652-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, controlled, Poti: 0-10V, |
| R-CLR-132-SL-Serie | ||
| 1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
| RK5268-24V-Serie | ||
| 1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Justierhilfen | ||
| 5-10-112 | Justierhilfe 10 | zur einfachen Justage auf 10 mm Tiefenschärfe, für Abbildungsmaßstab 0,5 - 0,2 |
| Objektivhalter | ||
| 2-90-122 | Objektivhalter d32 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| 2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
| 2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
| Objektivadapter C-Mount | ||
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Neutraldichtefilter | ||
| 2-91-174 | ND-Filter 3,0 M52x0,75 | Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M52x0,75 |
| 2-91-164 | ND-Filter 1,2 M52x0,75 | Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M52x0,75 |
| 2-91-154 | ND-Filter 0,6 M52x0,75 | Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M52x0,75 |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| 2-91-134 | IR-Filter M52x0,75 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M52x0,75 |
| Polarisationsfilter | ||
| 2-91-144 | Pol-Filter M52x0,75 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M52x0,75 |
| Farbfilter Blau | ||
| 2-91-290 | Farbfilter Blau M52x0,75 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M52x0,75 |
| UV-Sperrfilter | ||
| 2-91-124 | UV-Sperrfilter M52x0,75 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M52x0,75 |
| Farbfilter Rot | ||
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
| 2-91-262 | Farbfilter Rot M52x0,75 | Langpassfilter ab 630 nm, rot, Filtergewinde M52x0,75 |
| Farbfilter Grün | ||
| 2-91-303 | Farbfilter Grün M52x0,75 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M52x0,75 |
| Farbfilter Gelb | ||
| 2-91-277 | Farbfilter Gelb M52x0,75 | Langpassfilter ab 530 nm, gelb, Filtergewinde M52x0,75 |
| Umlenkspiegel 90°-Serie | ||
| 2-25-115 | Umlenkspiegel 90-56 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 56 mm |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-676 | Adapterring d41 - M52x0,75 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M52x0,75 |
| 1-29-772 | Adapterring d73 - M52x0,75 | für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M52x0,75 |
| 1-29-870 | Adapterring d104 - M52x0,75 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M52x0,75 |
| Strahlteiler STE60x60 | ||
| 1-20-050 | STE60x60-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
| 1-20-022 | Adapter STE60x60 - TZO56 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 56mm |
Bezeichnung:
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 2/3", Blende F8 - F22, Blau
Bestellnummer:
2-05-623
EAN:
4251692621516
Aktueller Hinweis:
Auch mit Festblende auf Anfrage verfügbar.
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Farbkorrektur erweitert bis tief in den blauen Spektralbereich
- sehr gut geeignet für blaue LEDs inklusive „Deep Blue“-LEDs
- dadurch besonders geeignet für weiße LEDs, da diese einen starken Blaulicht-Anteil besitzen
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- verstellbare Blende mit Kennzeichnung der Blendenzahlen, arretierbar
- robuste Industrie-Ausführung
Technische Daten
| Abbildungsmaßstab | 0,25 |
| Spektralbereich | 400 nm - 950 nm |
| Arbeitsabstand | 110 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 311,22 mm |
| Objektfelddiagonale (max) | 44 mm |
| Sensorformat (max) | 2/3" |
| Bildfelddiagonale (max) | 11 mm |
| Geeignet für Kameraauflösung | 19 MPixel |
| Empfohlene Pixelgröße | 1,75 µm |
| Blende | verstellbar (F8 - F22) |
| Objektivlänge | 201,22 mm |
| Objektivdurchmesser (max) | 56 mm |
| Objektivanschluss | C-Mount |
| Filtergewinde, objektseitig | M52 x 0,75 |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 328 g |
| Nutzbares Objektfeld mit: | |
| • 2/3"-Sensor | 35,2 mm x 26,4 mm |
| • 1/1,8"-Sensor | 28,4 mm x 21,6 mm |
| • 1/2"-Sensor | 25,6 mm x 19,2 mm |
| • 1/3"-Sensor | 19,2 mm x 14,4 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| TZB51-UDC-a Serie | ||
| 1-10-941 | TZB51-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-942 | TZB51-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-943 | TZB51-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-940 | TZB51-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-944 | TZB51-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| TZB51-Serie | ||
| 1-10-201 | TZB51-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-198 | TZB51-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-202 | TZB51-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-200 | TZB51-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-215 | TZB51-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| R-CLR-69-SL-Serie | ||
| 1-33-007 | R-CLR-69x41-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, smart light-Technologie |
| RK2036-24V-Serie | ||
| 1-29-602 | RK2036-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, controlled, Poti: 0-10V, |
| R-CLR-100-SL-Serie | ||
| 1-33-012 | R-CLR-100x73-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, smart light-Technologie |
| RK3652-24V-Serie | ||
| 1-29-702 | RK3652-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, controlled, Poti: 0-10V, |
| R-CLR-132-SL-Serie | ||
| 1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
| RK5268-24V-Serie | ||
| 1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Justierhilfen | ||
| 5-10-112 | Justierhilfe 10 | zur einfachen Justage auf 10 mm Tiefenschärfe, für Abbildungsmaßstab 0,5 - 0,2 |
| Objektivhalter | ||
| 2-90-122 | Objektivhalter d32 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| 2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
| 2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
| Objektivadapter C-Mount | ||
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Neutraldichtefilter | ||
| 2-91-174 | ND-Filter 3,0 M52x0,75 | Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M52x0,75 |
| 2-91-164 | ND-Filter 1,2 M52x0,75 | Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M52x0,75 |
| 2-91-154 | ND-Filter 0,6 M52x0,75 | Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M52x0,75 |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| 2-91-134 | IR-Filter M52x0,75 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M52x0,75 |
| Polarisationsfilter | ||
| 2-91-144 | Pol-Filter M52x0,75 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M52x0,75 |
| Farbfilter Blau | ||
| 2-91-290 | Farbfilter Blau M52x0,75 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M52x0,75 |
| UV-Sperrfilter | ||
| 2-91-124 | UV-Sperrfilter M52x0,75 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M52x0,75 |
| Farbfilter Rot | ||
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
| 2-91-262 | Farbfilter Rot M52x0,75 | Langpassfilter ab 630 nm, rot, Filtergewinde M52x0,75 |
| Farbfilter Grün | ||
| 2-91-303 | Farbfilter Grün M52x0,75 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M52x0,75 |
| Farbfilter Gelb | ||
| 2-91-277 | Farbfilter Gelb M52x0,75 | Langpassfilter ab 530 nm, gelb, Filtergewinde M52x0,75 |
| Umlenkspiegel 90°-Serie | ||
| 2-25-115 | Umlenkspiegel 90-56 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 56 mm |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-676 | Adapterring d41 - M52x0,75 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M52x0,75 |
| 1-29-772 | Adapterring d73 - M52x0,75 | für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M52x0,75 |
| 1-29-870 | Adapterring d104 - M52x0,75 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M52x0,75 |
| Strahlteiler STE60x60 | ||
| 1-20-050 | STE60x60-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
| 1-20-022 | Adapter STE60x60 - TZO56 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 56mm |
Bezeichnung:
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 1/3", Blende F6 - F22, Blau
Bestellnummer:
2-05-682
EAN:
4251692621554
Aktueller Hinweis:
Auch mit Festblende auf Anfrage verfügbar.
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Farbkorrektur erweitert bis tief in den blauen Spektralbereich
- sehr gut geeignet für blaue LEDs inklusive „Deep Blue“-LEDs
- dadurch besonders geeignet für weiße LEDs, da diese einen starken Blaulicht-Anteil besitzen
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- verstellbare Blende mit Kennzeichnung der Blendenzahlen, arretierbar
- robuste Industrie-Ausführung
Technische Daten
| Abbildungsmaßstab | 0,091 |
| Spektralbereich | 380 nm - 900 nm |
| Arbeitsabstand | 240 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 412,5 mm |
| Objektfelddiagonale (max) | 66 mm |
| Sensorformat (max) | 1/3" |
| Bildfelddiagonale (max) | 6 mm |
| Geeignet für Kameraauflösung | 5,6 MPixel |
| Empfohlene Pixelgröße | 1,76 µm |
| Blende | verstellbar (F6 - F22) |
| Objektivlänge | 172,5 mm |
| Objektivdurchmesser (max) | 80 mm |
| Objektivanschluss | C-Mount |
| Filtergewinde, objektseitig | M77 x 0,75 |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 621 g |
| Nutzbares Objektfeld mit: | |
| • 1/3"-Sensor | 52,7 mm x 39,6 mm |
| • 1/4"-Sensor | 37,4 mm x 24,2 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| TZB95-UDC-a Serie | ||
| 1-10-951 | TZB95-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-952 | TZB95-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-953 | TZB95-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-950 | TZB95-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-954 | TZB95-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| TZB95-Serie | ||
| 1-10-383 | TZB95-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-382 | TZB95-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-381 | TZB95-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-380 | TZB95-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-384 | TZB95-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| R-CLR-100-SL-Serie | ||
| 1-33-012 | R-CLR-100x73-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, smart light-Technologie |
| RK3652-24V-Serie | ||
| 1-29-702 | RK3652-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, controlled, Poti: 0-10V, |
| R-CLR-132-SL-Serie | ||
| 1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
| RK5268-24V-Serie | ||
| 1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Justierhilfen | ||
| 5-10-112 | Justierhilfe 10 | zur einfachen Justage auf 10 mm Tiefenschärfe, für Abbildungsmaßstab 0,5 - 0,2 |
| Objektivhalter | ||
| 2-91-331 | Montagewinkel | Halterung für telezentrische Objektive und Beleuchtungen mit Gewindebohrung M5 |
| 2-91-332 | Montagewinkel LL | Halterung für telezentrische Objektive und Beleuchtungen mit Langloch für M4-M6 |
| 2-90-139 | Objektivhalter d45 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm |
| 2-91-330 | Objektivhalter d45 breit | Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm, Breite = 32 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| 2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
| 2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
| Objektivadapter C-Mount | ||
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| 2-91-314 | IR-Filter M77x0,75 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M77x0,75 |
| Polarisationsfilter | ||
| 2-91-315 | Pol-Filter M77x0,75 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M77x0,75 |
| Farbfilter Blau | ||
| 2-91-293 | Farbfilter Blau M77x0,75 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M77x0,75 |
| UV-Sperrfilter | ||
| 2-91-316 | UV-Sperrfilter M77x0,75 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M77x0,75 |
| Farbfilter Rot | ||
| 2-91-313 | Farbfilter Rot M77x0,75 | Langpassfilter ab 630 nm, rot, Filtergewinde M77x0,75 |
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
| Farbfilter Grün | ||
| 2-91-306 | Farbfilter Grün M77x0,75 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M77x0,75 |
| Farbfilter Gelb | ||
| 2-91-279 | Farbfilter Gelb M77x0,75 | Langpassfilter ab 530 nm, gelb, Filtergewinde M77x0,75 |
| Umlenkspiegel 90°-Serie | ||
| 2-25-129 | Umlenkspiegel 90-80 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 80 mm |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-778 | Adapterring d73 - M77x0,75 | für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M77x0,75 |
| 1-29-875 | Adapterring d104 - M77x0,75 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M77x0,75 |
| Strahlteiler STE60x60 | ||
| 1-20-050 | STE60x60-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
| 1-20-024 | Adapter STE60x60 - TZO80 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 80 mm |
Bezeichnung:
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 1/1,8", Blende F6 - F22, Blau
Bestellnummer:
2-05-683
EAN:
4251692621561
Aktueller Hinweis:
Auch mit Festblende auf Anfrage verfügbar.
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Farbkorrektur erweitert bis tief in den blauen Spektralbereich
- sehr gut geeignet für blaue LEDs inklusive „Deep Blue“-LEDs
- dadurch besonders geeignet für weiße LEDs, da diese einen starken Blaulicht-Anteil besitzen
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- verstellbare Blende mit Kennzeichnung der Blendenzahlen, arretierbar
- robuste Industrie-Ausführung
Technische Daten
| Abbildungsmaßstab | 0,137 |
| Spektralbereich | 380 nm - 900 nm |
| Arbeitsabstand | 210 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 394,37 mm |
| Objektfelddiagonale (max) | 66 mm |
| Sensorformat (max) | 1/1,8" |
| Bildfelddiagonale (max) | 9 mm |
| Geeignet für Kameraauflösung | 11,8 MPixel |
| Empfohlene Pixelgröße | 1,8 µm |
| Blende | verstellbar (F8 - F22) |
| Objektivlänge | 184,37 mm |
| Objektivdurchmesser (max) | 80 mm |
| Objektivanschluss | C-Mount |
| Filtergewinde, objektseitig | M77 x 0,75 |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 633 g |
| Nutzbares Objektfeld mit: | |
| • 1/1,8"-Sensor | 51,8 mm x 39,4 mm |
| • 1/2"-Sensor | 46,7 mm x 35 mm |
| • 1/3"-Sensor | 35 mm x 26,3 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| TZB95-UDC-a Serie | ||
| 1-10-951 | TZB95-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-952 | TZB95-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-953 | TZB95-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-950 | TZB95-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-954 | TZB95-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| TZB95-Serie | ||
| 1-10-383 | TZB95-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-382 | TZB95-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-381 | TZB95-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-380 | TZB95-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-384 | TZB95-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| R-CLR-100-SL-Serie | ||
| 1-33-012 | R-CLR-100x73-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, smart light-Technologie |
| RK3652-24V-Serie | ||
| 1-29-702 | RK3652-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, controlled, Poti: 0-10V, |
| R-CLR-132-SL-Serie | ||
| 1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
| RK5268-24V-Serie | ||
| 1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Justierhilfen | ||
| 5-10-112 | Justierhilfe 10 | zur einfachen Justage auf 10 mm Tiefenschärfe, für Abbildungsmaßstab 0,5 - 0,2 |
| Objektivhalter | ||
| 2-91-331 | Montagewinkel | Halterung für telezentrische Objektive und Beleuchtungen mit Gewindebohrung M5 |
| 2-91-332 | Montagewinkel LL | Halterung für telezentrische Objektive und Beleuchtungen mit Langloch für M4-M6 |
| 2-90-139 | Objektivhalter d45 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm |
| 2-91-330 | Objektivhalter d45 breit | Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm, Breite = 32 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| 2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
| 2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
| Objektivadapter C-Mount | ||
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| 2-91-314 | IR-Filter M77x0,75 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M77x0,75 |
| Polarisationsfilter | ||
| 2-91-315 | Pol-Filter M77x0,75 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M77x0,75 |
| Farbfilter Blau | ||
| 2-91-293 | Farbfilter Blau M77x0,75 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M77x0,75 |
| UV-Sperrfilter | ||
| 2-91-316 | UV-Sperrfilter M77x0,75 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M77x0,75 |
| Farbfilter Rot | ||
| 2-91-313 | Farbfilter Rot M77x0,75 | Langpassfilter ab 630 nm, rot, Filtergewinde M77x0,75 |
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
| Farbfilter Grün | ||
| 2-91-306 | Farbfilter Grün M77x0,75 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M77x0,75 |
| Farbfilter Gelb | ||
| 2-91-279 | Farbfilter Gelb M77x0,75 | Langpassfilter ab 530 nm, gelb, Filtergewinde M77x0,75 |
| Umlenkspiegel 90°-Serie | ||
| 2-25-129 | Umlenkspiegel 90-80 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 80 mm |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-778 | Adapterring d73 - M77x0,75 | für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M77x0,75 |
| 1-29-875 | Adapterring d104 - M77x0,75 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M77x0,75 |
| Strahlteiler STE60x60 | ||
| 1-20-050 | STE60x60-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
| 1-20-024 | Adapter STE60x60 - TZO80 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 80 mm |
Bezeichnung:
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 2/3", Blende F6 - F22, Blau
Bestellnummer:
2-05-684
EAN:
4251692621578
Aktueller Hinweis:
Auch mit Festblende auf Anfrage verfügbar.
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Farbkorrektur erweitert bis tief in den blauen Spektralbereich
- sehr gut geeignet für blaue LEDs inklusive „Deep Blue“-LEDs
- dadurch besonders geeignet für weiße LEDs, da diese einen starken Blaulicht-Anteil besitzen
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- verstellbare Blende mit Kennzeichnung der Blendenzahlen, arretierbar
- robuste Industrie-Ausführung
Technische Daten
| Abbildungsmaßstab | 0,167 |
| Spektralbereich | 380 nm - 900 nm |
| Arbeitsabstand | 200 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 389,7 mm |
| Objektfelddiagonale (max) | 66 mm |
| Sensorformat (max) | 2/3" |
| Bildfelddiagonale (max) | 11 mm |
| Geeignet für Kameraauflösung | 15,8 MPixel |
| Empfohlene Pixelgröße | 1,92 µm |
| Blende | verstellbar (F6 - F22) |
| Objektivlänge | 189,7 mm |
| Objektivdurchmesser (max) | 80 mm |
| Objektivanschluss | C-Mount |
| Filtergewinde, objektseitig | M77 x 0,75 |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 643 g |
| Nutzbares Objektfeld mit: | |
| • 2/3"-Sensor | 52,7 mm x 39,5 mm |
| • 1/1,8"-Sensor | 42,5 mm x 32,3 mm |
| • 1/2"-Sensor | 38,3 mm x 28,7 mm |
| • 1/3"-Sensor | 28,7 mm x 21,6 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| TZB95-UDC-a Serie | ||
| 1-10-951 | TZB95-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-952 | TZB95-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-953 | TZB95-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-950 | TZB95-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-954 | TZB95-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| TZB95-Serie | ||
| 1-10-383 | TZB95-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-382 | TZB95-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-381 | TZB95-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-380 | TZB95-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-384 | TZB95-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| R-CLR-100-SL-Serie | ||
| 1-33-012 | R-CLR-100x73-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, smart light-Technologie |
| RK3652-24V-Serie | ||
| 1-29-702 | RK3652-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, controlled, Poti: 0-10V, |
| R-CLR-132-SL-Serie | ||
| 1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
| RK5268-24V-Serie | ||
| 1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Justierhilfen | ||
| 5-10-112 | Justierhilfe 10 | zur einfachen Justage auf 10 mm Tiefenschärfe, für Abbildungsmaßstab 0,5 - 0,2 |
| Objektivhalter | ||
| 2-91-331 | Montagewinkel | Halterung für telezentrische Objektive und Beleuchtungen mit Gewindebohrung M5 |
| 2-91-332 | Montagewinkel LL | Halterung für telezentrische Objektive und Beleuchtungen mit Langloch für M4-M6 |
| 2-90-139 | Objektivhalter d45 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm |
| 2-91-330 | Objektivhalter d45 breit | Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm, Breite = 32 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| 2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
| 2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
| Objektivadapter C-Mount | ||
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| 2-91-314 | IR-Filter M77x0,75 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M77x0,75 |
| Polarisationsfilter | ||
| 2-91-315 | Pol-Filter M77x0,75 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M77x0,75 |
| Farbfilter Blau | ||
| 2-91-293 | Farbfilter Blau M77x0,75 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M77x0,75 |
| UV-Sperrfilter | ||
| 2-91-316 | UV-Sperrfilter M77x0,75 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M77x0,75 |
| Farbfilter Rot | ||
| 2-91-313 | Farbfilter Rot M77x0,75 | Langpassfilter ab 630 nm, rot, Filtergewinde M77x0,75 |
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
| Farbfilter Grün | ||
| 2-91-306 | Farbfilter Grün M77x0,75 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M77x0,75 |
| Farbfilter Gelb | ||
| 2-91-279 | Farbfilter Gelb M77x0,75 | Langpassfilter ab 530 nm, gelb, Filtergewinde M77x0,75 |
| Umlenkspiegel 90°-Serie | ||
| 2-25-129 | Umlenkspiegel 90-80 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 80 mm |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-778 | Adapterring d73 - M77x0,75 | für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M77x0,75 |
| 1-29-875 | Adapterring d104 - M77x0,75 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M77x0,75 |
| Strahlteiler STE60x60 | ||
| 1-20-050 | STE60x60-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
| 1-20-024 | Adapter STE60x60 - TZO80 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 80 mm |
Bezeichnung:
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 1", Blende F6 - F22, Blau
Bestellnummer:
2-05-685
EAN:
4251692621585
Aktueller Hinweis:
Auch mit Festblende auf Anfrage verfügbar.
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Farbkorrektur erweitert bis tief in den blauen Spektralbereich
- sehr gut geeignet für blaue LEDs inklusive „Deep Blue“-LEDs
- dadurch besonders geeignet für weiße LEDs, da diese einen starken Blaulicht-Anteil besitzen
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- verstellbare Blende mit Kennzeichnung der Blendenzahlen, arretierbar
- robuste Industrie-Ausführung
Technische Daten
| Abbildungsmaßstab | 0,242 |
| Spektralbereich | 380 nm - 900 nm |
| Arbeitsabstand | 160 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 362,2 mm |
| Objektfelddiagonale (max) | 66 mm |
| Sensorformat (max) | 1" |
| Bildfelddiagonale (max) | 16 mm |
| Geeignet für Kameraauflösung | 39,2 MPixel |
| Empfohlene Pixelgröße | 1,77 µm |
| Blende | verstellbar (F8 - F22) |
| Objektivlänge | 202,2 mm |
| Objektivdurchmesser (max) | 80 mm |
| Objektivanschluss | C-Mount |
| Filtergewinde, objektseitig | M77 x 0,75 |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 660 g |
| Nutzbares Objektfeld mit: | |
| • 1"-Sensor | 52,9 mm x 39,7 mm |
| • 2/3"-Sensor | 36,4 mm x 27,3 mm |
| • 1/1,8"-Sensor | 29,3 mm x 22,3 mm |
| • 1/2"-Sensor | 26,4 mm x 19,8 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| TZB95-UDC-a Serie | ||
| 1-10-951 | TZB95-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-952 | TZB95-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-953 | TZB95-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-950 | TZB95-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-954 | TZB95-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| TZB95-Serie | ||
| 1-10-383 | TZB95-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-382 | TZB95-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-381 | TZB95-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-380 | TZB95-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-384 | TZB95-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| R-CLR-100-SL-Serie | ||
| 1-33-012 | R-CLR-100x73-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, smart light-Technologie |
| RK3652-24V-Serie | ||
| 1-29-702 | RK3652-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, controlled, Poti: 0-10V, |
| R-CLR-132-SL-Serie | ||
| 1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
| RK5268-24V-Serie | ||
| 1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Justierhilfen | ||
| 5-10-112 | Justierhilfe 10 | zur einfachen Justage auf 10 mm Tiefenschärfe, für Abbildungsmaßstab 0,5 - 0,2 |
| Objektivhalter | ||
| 2-91-331 | Montagewinkel | Halterung für telezentrische Objektive und Beleuchtungen mit Gewindebohrung M5 |
| 2-91-332 | Montagewinkel LL | Halterung für telezentrische Objektive und Beleuchtungen mit Langloch für M4-M6 |
| 2-90-139 | Objektivhalter d45 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm |
| 2-91-330 | Objektivhalter d45 breit | Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm, Breite = 32 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| 2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
| 2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
| Objektivadapter C-Mount | ||
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| 2-91-314 | IR-Filter M77x0,75 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M77x0,75 |
| Polarisationsfilter | ||
| 2-91-315 | Pol-Filter M77x0,75 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M77x0,75 |
| Farbfilter Blau | ||
| 2-91-293 | Farbfilter Blau M77x0,75 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M77x0,75 |
| UV-Sperrfilter | ||
| 2-91-316 | UV-Sperrfilter M77x0,75 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M77x0,75 |
| Farbfilter Rot | ||
| 2-91-313 | Farbfilter Rot M77x0,75 | Langpassfilter ab 630 nm, rot, Filtergewinde M77x0,75 |
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
| Farbfilter Grün | ||
| 2-91-306 | Farbfilter Grün M77x0,75 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M77x0,75 |
| Farbfilter Gelb | ||
| 2-91-279 | Farbfilter Gelb M77x0,75 | Langpassfilter ab 530 nm, gelb, Filtergewinde M77x0,75 |
| Umlenkspiegel 90°-Serie | ||
| 2-25-129 | Umlenkspiegel 90-80 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 80 mm |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-778 | Adapterring d73 - M77x0,75 | für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M77x0,75 |
| 1-29-875 | Adapterring d104 - M77x0,75 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M77x0,75 |
| Strahlteiler STE60x60 | ||
| 1-20-050 | STE60x60-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
| 1-20-024 | Adapter STE60x60 - TZO80 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 80 mm |
Bezeichnung:
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 1,2", Blende F8 - F22, Blau
Bestellnummer:
2-05-686
EAN:
4251692621592
Aktueller Hinweis:
Auch mit Festblende auf Anfrage verfügbar.
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Farbkorrektur erweitert bis tief in den blauen Spektralbereich
- sehr gut geeignet für blaue LEDs inklusive „Deep Blue“-LEDs
- dadurch besonders geeignet für weiße LEDs, da diese einen starken Blaulicht-Anteil besitzen
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- verstellbare Blende mit Kennzeichnung der Blendenzahlen, arretierbar
- robuste Industrie-Ausführung
Technische Daten
| Abbildungsmaßstab | 0,321 |
| Spektralbereich | 380 nm - 900 nm |
| Arbeitsabstand | 130 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 345 mm |
| Objektfelddiagonale (max) | 66 mm |
| Sensorformat (max) | Typ 4/3 bzw. 1,2" |
| Bildfelddiagonale (max) | 21,3 mm |
| Geeignet für Kameraauflösung | 73,4 MPixel |
| Empfohlene Pixelgröße | 1,75 µm |
| Blende | verstellbar (F8 - F22) |
| Objektivlänge | 215 mm |
| Objektivdurchmesser (max) | 80 mm |
| Objektivanschluss | C-Mount |
| Filtergewinde, objektseitig | M77 x 0,75 |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 678 g |
| Nutzbares Objektfeld mit: | |
| • Sensor Typ 4/3 bzws. 1,2" | 53,9 mm x 40,5 mm |
| • 1"-Sensor | 39,9 mm x 29,9 mm |
| • 2/3"-Sensor | 27,4 mm x 20,6 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| TZB95-UDC-a Serie | ||
| 1-10-951 | TZB95-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-952 | TZB95-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-953 | TZB95-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-950 | TZB95-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-954 | TZB95-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| TZB95-Serie | ||
| 1-10-383 | TZB95-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-382 | TZB95-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-381 | TZB95-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-380 | TZB95-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-384 | TZB95-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| R-CLR-100-SL-Serie | ||
| 1-33-012 | R-CLR-100x73-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, smart light-Technologie |
| RK3652-24V-Serie | ||
| 1-29-702 | RK3652-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, controlled, Poti: 0-10V, |
| R-CLR-132-SL-Serie | ||
| 1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
| RK5268-24V-Serie | ||
| 1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Justierhilfen | ||
| 5-10-112 | Justierhilfe 10 | zur einfachen Justage auf 10 mm Tiefenschärfe, für Abbildungsmaßstab 0,5 - 0,2 |
| Objektivhalter | ||
| 2-91-331 | Montagewinkel | Halterung für telezentrische Objektive und Beleuchtungen mit Gewindebohrung M5 |
| 2-91-332 | Montagewinkel LL | Halterung für telezentrische Objektive und Beleuchtungen mit Langloch für M4-M6 |
| 2-90-139 | Objektivhalter d45 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm |
| 2-91-330 | Objektivhalter d45 breit | Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm, Breite = 32 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| 2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
| 2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
| Objektivadapter C-Mount | ||
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| 2-91-314 | IR-Filter M77x0,75 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M77x0,75 |
| Polarisationsfilter | ||
| 2-91-315 | Pol-Filter M77x0,75 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M77x0,75 |
| Farbfilter Blau | ||
| 2-91-293 | Farbfilter Blau M77x0,75 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M77x0,75 |
| UV-Sperrfilter | ||
| 2-91-316 | UV-Sperrfilter M77x0,75 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M77x0,75 |
| Farbfilter Rot | ||
| 2-91-313 | Farbfilter Rot M77x0,75 | Langpassfilter ab 630 nm, rot, Filtergewinde M77x0,75 |
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
| Farbfilter Grün | ||
| 2-91-306 | Farbfilter Grün M77x0,75 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M77x0,75 |
| Farbfilter Gelb | ||
| 2-91-279 | Farbfilter Gelb M77x0,75 | Langpassfilter ab 530 nm, gelb, Filtergewinde M77x0,75 |
| Umlenkspiegel 90°-Serie | ||
| 2-25-129 | Umlenkspiegel 90-80 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 80 mm |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-778 | Adapterring d73 - M77x0,75 | für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M77x0,75 |
| 1-29-875 | Adapterring d104 - M77x0,75 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M77x0,75 |
| Strahlteiler STE60x60 | ||
| 1-20-050 | STE60x60-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
| 1-20-024 | Adapter STE60x60 - TZO80 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 80 mm |
Bezeichnung:
Kurzbeschreibung:
Telezentrisches Objektiv, M42, Sensor max. DX, Blende F10 - F22, Blau
Bestellnummer:
2-05-687
EAN:
4251692621608
Aktueller Hinweis:
Auch mit Festblende auf Anfrage verfügbar.
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Farbkorrektur erweitert bis tief in den blauen Spektralbereich
- sehr gut geeignet für blaue LEDs inklusive „Deep Blue“-LEDs
- dadurch besonders geeignet für weiße LEDs, da diese einen starken Blaulicht-Anteil besitzen
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- verstellbare Blende mit Kennzeichnung der Blendenzahlen, arretierbar
- robuste Industrie-Ausführung
- mit Objektivadapter (5-00-012) ist auch der Objektivanschluss M40x0,75 möglich
- ohne Einschränkung der optischen Eigenschaften (back focal distance = 17,526 mm)
Technische Daten
| Abbildungsmaßstab | 0,431 |
| Spektralbereich | 380 nm - 900 nm |
| Arbeitsabstand | 120 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 324,7 mm |
| Objektfelddiagonale (max) | 66 mm |
| Sensorformat (max) | Typ DX |
| Bildfelddiagonale (max) | 28,5 mm |
| Geeignet für Kameraauflösung | 104,6 MPixel |
| Empfohlene Pixelgröße | 1,88 µm |
| Blende | verstellbar (F10 - F22) |
| Objektivlänge | 204,7 mm |
| Objektivdurchmesser (max) | 80 mm |
| Objektivanschluss | M42x1 (Auflagemaß 45,46 mm) |
| Filtergewinde, objektseitig | M77 x 0,75 |
| Gewicht | 674 g |
| Nutzbares Objektfeld mit: | |
| • Sensor Typ DX | 55 mm x 36,2 mm |
| • Sensor Typ 4/3 bzws. 1,2" | 40,1 mm x 30,2 mm |
| • 1"-Sensor | 29,7 mm x 22,3 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| TZB95-UDC-a Serie | ||
| 1-10-951 | TZB95-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-952 | TZB95-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-953 | TZB95-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-950 | TZB95-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-954 | TZB95-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| TZB95-Serie | ||
| 1-10-383 | TZB95-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-382 | TZB95-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-381 | TZB95-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-380 | TZB95-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-384 | TZB95-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| R-CLR-100-SL-Serie | ||
| 1-33-012 | R-CLR-100x73-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, smart light-Technologie |
| RK3652-24V-Serie | ||
| 1-29-702 | RK3652-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, controlled, Poti: 0-10V, |
| R-CLR-132-SL-Serie | ||
| 1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
| RK5268-24V-Serie | ||
| 1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Justierhilfen | ||
| 5-10-112 | Justierhilfe 10 | zur einfachen Justage auf 10 mm Tiefenschärfe, für Abbildungsmaßstab 0,5 - 0,2 |
| Objektivhalter | ||
| 2-91-331 | Montagewinkel | Halterung für telezentrische Objektive und Beleuchtungen mit Gewindebohrung M5 |
| 2-91-332 | Montagewinkel LL | Halterung für telezentrische Objektive und Beleuchtungen mit Langloch für M4-M6 |
| 2-90-139 | Objektivhalter d45 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm |
| 2-91-330 | Objektivhalter d45 breit | Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm, Breite = 32 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| 2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
| 2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
| Objektivadapter M42 | ||
| 5-00-012 | Objektivadapter M42x1-M40x0,75 | Adapter zur Befestigung von Objektiven mit M42x1-Anschluss an Kameras mit M40x0,75 |
| Tageslichtsperrfilter | ||
| 2-91-314 | IR-Filter M77x0,75 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M77x0,75 |
| Polarisationsfilter | ||
| 2-91-315 | Pol-Filter M77x0,75 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M77x0,75 |
| Farbfilter Blau | ||
| 2-91-293 | Farbfilter Blau M77x0,75 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M77x0,75 |
| UV-Sperrfilter | ||
| 2-91-316 | UV-Sperrfilter M77x0,75 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M77x0,75 |
| Farbfilter Rot | ||
| 2-91-313 | Farbfilter Rot M77x0,75 | Langpassfilter ab 630 nm, rot, Filtergewinde M77x0,75 |
| Farbfilter Grün | ||
| 2-91-306 | Farbfilter Grün M77x0,75 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M77x0,75 |
| Farbfilter Gelb | ||
| 2-91-279 | Farbfilter Gelb M77x0,75 | Langpassfilter ab 530 nm, gelb, Filtergewinde M77x0,75 |
| Umlenkspiegel 90°-Serie | ||
| 2-25-129 | Umlenkspiegel 90-80 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 80 mm |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-778 | Adapterring d73 - M77x0,75 | für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M77x0,75 |
| 1-29-875 | Adapterring d104 - M77x0,75 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M77x0,75 |
| Strahlteiler STE60x60 | ||
| 1-20-050 | STE60x60-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
| 1-20-024 | Adapter STE60x60 - TZO80 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 80 mm |
Bezeichnung:
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 1", variable Blende, VIS/NIR
Bestellnummer:
2-05-392
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- monochromatisch nutzbar für den sichtbaren Spektralbereich und nahes Infrarot
- verstellbare Blende, arretierbar
- robuste Industrie-Ausführung
- langer Arbeitsabstand
Technische Daten
| Abbildungsmaßstab | 0,174 |
| Spektralbereich | 400 nm - 950 nm |
| Arbeitsabstand | 202 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 463 mm |
| Objektfelddiagonale (max) | 88 mm |
| Sensorformat (max) | 1" |
| Bildfelddiagonale (max) | 15,4 mm |
| Geeignet für Kameraauflösung | 10,3 MPixel |
| Empfohlene Pixelgröße | 3,45 µm |
| Blende | verstellbar (F6 - F22) |
| Schärfentiefe ¹) | 16 mm (F16, 470 nm, MTF = 20 % @ 50 LP/mm) |
| Objektivlänge | 261 mm |
| Objektivdurchmesser (max) | 106 mm |
| Objektivanschluss | C-Mount |
| Filtergewinde, objektseitig | M100 x 1 |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 1600 g |
| Nutzbares Objektfeld mit: | |
| • 1"-Sensor | 73,6 mm x 55,2 mm |
| • 2/3"-Sensor | 50,6 mm x 37,9 mm |
| • 1/1,8"-Sensor | 40,8 mm x 31 mm |
| • 1/2"-Sensor | 36,8 mm x 27,6 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen

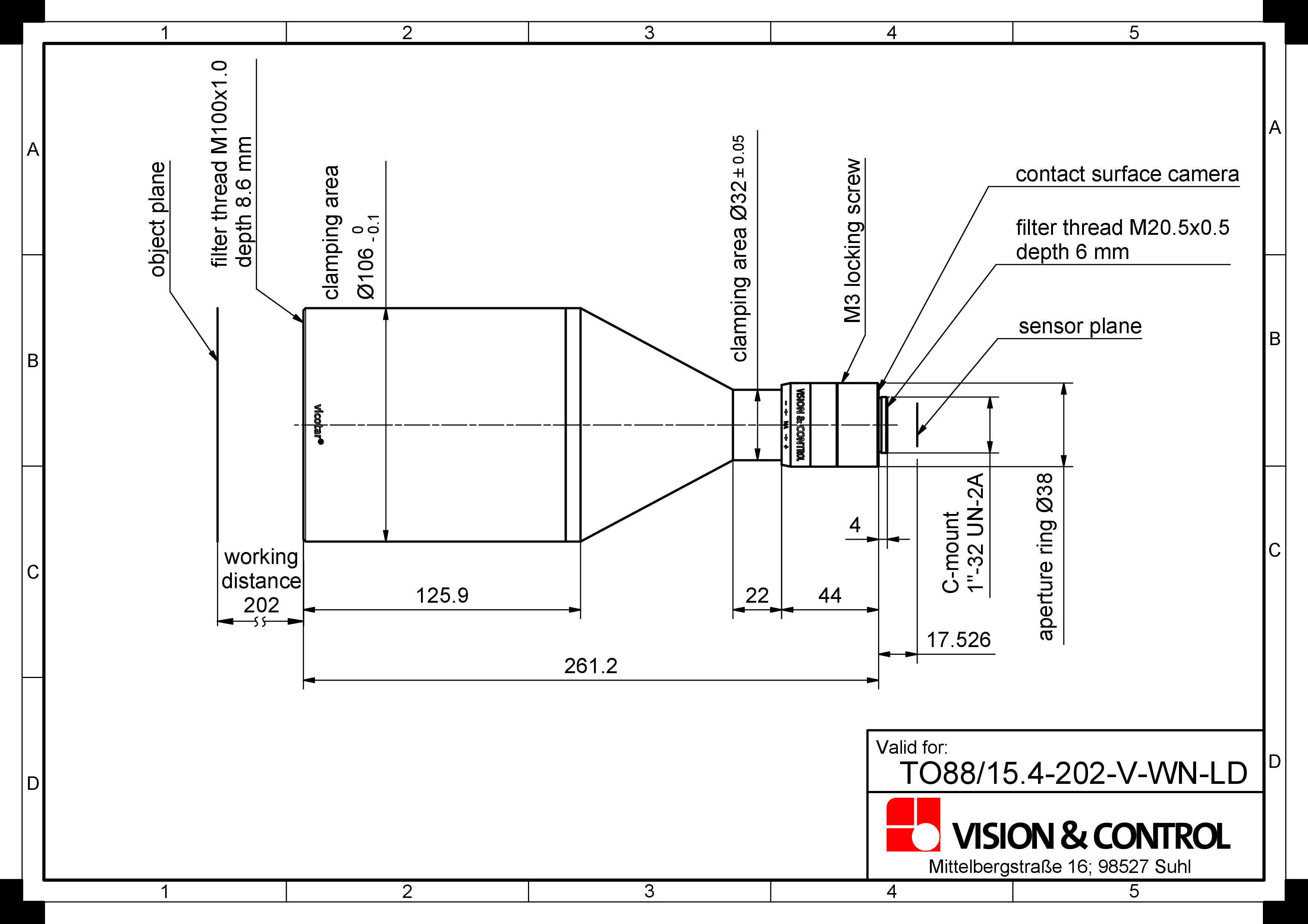

Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| TZB95-UDC-a Serie | ||
| 1-10-951 | TZB95-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-952 | TZB95-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-953 | TZB95-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-950 | TZB95-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-954 | TZB95-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| TZB95-Serie | ||
| 1-10-383 | TZB95-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-382 | TZB95-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-381 | TZB95-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-380 | TZB95-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-384 | TZB95-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| R-CLR-100-SL-Serie | ||
| 1-33-012 | R-CLR-100x73-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, smart light-Technologie |
| RK3652-24V-Serie | ||
| 1-29-702 | RK3652-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, controlled, Poti: 0-10V, |
| R-CLR-132-SL-Serie | ||
| 1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
| RK5268-24V-Serie | ||
| 1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Justierhilfen | ||
| 5-10-112 | Justierhilfe 10 | zur einfachen Justage auf 10 mm Tiefenschärfe, für Abbildungsmaßstab 0,5 - 0,2 |
| Objektivhalter | ||
| 2-90-122 | Objektivhalter d32 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| 2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
| 2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
| Objektivadapter C-Mount | ||
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| 2-91-136 | IR-Filter M100x1 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M100x1 |
| Polarisationsfilter | ||
| 2-91-148 | Pol-Filter M105x1 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M105x1 |
| Farbfilter Blau | ||
| 2-91-292 | Farbfilter Blau M100x1 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M100x1 |
| UV-Sperrfilter | ||
| 2-91-209 | UV-Sperrfilter M100x1 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M100x1 |
| Farbfilter Rot | ||
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
| 2-91-264 | Farbfilter Rot M100x1 | Langpassfilter ab 630 nm, rot, Filtergewinde M100x1 |
| Farbfilter Grün | ||
| 2-91-305 | Farbfilter Grün M100x1 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M100x1 |
| Farbfilter Gelb | ||
| 2-91-281 | Farbfilter Gelb M100x1 | Langpassfilter ab 530 nm, gelb, Filtergewinde M100x1 |
| Filteradapter | ||
| 2-91-338 | Filteradapter M100-M105 | Step-up Ring zur Verwendung eines M105x1-Filters an einem M100x1-Filtergewinde |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-774 | Adapterring d73 - M100x1 | für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M100x1 |
| 1-29-872 | Adapterring d104 - M100x1 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M100x1 |
| Strahlteiler STE60x60 | ||
| 1-20-050 | STE60x60-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
| 1-20-023 | Adapter STE60x60 - TZO106 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 106mm |
Bezeichnung:
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 1/3", Blende F6 - F22, Blau
Bestellnummer:
2-05-810
EAN:
4251692621615
Aktueller Hinweis:
Auch mit Festblende auf Anfrage verfügbar.
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Farbkorrektur erweitert bis tief in den blauen Spektralbereich
- sehr gut geeignet für blaue LEDs inklusive „Deep Blue“-LEDs
- dadurch besonders geeignet für weiße LEDs, da diese einen starken Blaulicht-Anteil besitzen
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- verstellbare Blende mit Kennzeichnung der Blendenzahlen, arretierbar
- robuste Industrie-Ausführung
Technische Daten
| Abbildungsmaßstab | 0,069 |
| Spektralbereich | 400 nm - 900 nm |
| Arbeitsabstand | 290 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 495 mm |
| Objektfelddiagonale (max) | 88 mm |
| Sensorformat (max) | 1/3" |
| Bildfelddiagonale (max) | 6 mm |
| Geeignet für Kameraauflösung | 5,5 MPixel |
| Empfohlene Pixelgröße | 1,77 µm |
| Blende | verstellbar (F6 - F22) |
| Objektivlänge | 205 mm |
| Objektivdurchmesser (max) | 104 mm |
| Objektivanschluss | C-Mount |
| Filtergewinde, objektseitig | M100 x 1 |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 1095 g |
| Nutzbares Objektfeld mit: | |
| • 1/3"-Sensor | 69,6 mm x 52,2 mm |
| • 1/4"-Sensor | 49,3 mm x 31,9 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| TZB95-UDC-a Serie | ||
| 1-10-951 | TZB95-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-952 | TZB95-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-953 | TZB95-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-950 | TZB95-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-954 | TZB95-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| TZB95-Serie | ||
| 1-10-383 | TZB95-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-382 | TZB95-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-381 | TZB95-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-380 | TZB95-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-384 | TZB95-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| R-CLR-100-SL-Serie | ||
| 1-33-012 | R-CLR-100x73-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, smart light-Technologie |
| RK3652-24V-Serie | ||
| 1-29-702 | RK3652-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, controlled, Poti: 0-10V, |
| R-CLR-132-SL-Serie | ||
| 1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
| RK5268-24V-Serie | ||
| 1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Justierhilfen | ||
| 5-10-112 | Justierhilfe 10 | zur einfachen Justage auf 10 mm Tiefenschärfe, für Abbildungsmaßstab 0,5 - 0,2 |
| Objektivhalter | ||
| 2-91-331 | Montagewinkel | Halterung für telezentrische Objektive und Beleuchtungen mit Gewindebohrung M5 |
| 2-91-332 | Montagewinkel LL | Halterung für telezentrische Objektive und Beleuchtungen mit Langloch für M4-M6 |
| 2-91-333 | Montageplatte LL | Halterung für telezentrische Objektive und Beleuchtungen mit Langloch für M4-M6 |
| 2-91-330 | Objektivhalter d45 breit | Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm, Breite = 32 mm |
| 2-91-334 | Montagebügel TO88 | Halterung für telezentrische Objektive der TO88-Serie mit Gewindebohrung M5 |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| 2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
| 2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
| Objektivadapter C-Mount | ||
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| 2-91-136 | IR-Filter M100x1 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M100x1 |
| Polarisationsfilter | ||
| 2-91-148 | Pol-Filter M105x1 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M105x1 |
| Farbfilter Blau | ||
| 2-91-292 | Farbfilter Blau M100x1 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M100x1 |
| UV-Sperrfilter | ||
| 2-91-209 | UV-Sperrfilter M100x1 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M100x1 |
| Farbfilter Rot | ||
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
| 2-91-264 | Farbfilter Rot M100x1 | Langpassfilter ab 630 nm, rot, Filtergewinde M100x1 |
| Farbfilter Grün | ||
| 2-91-305 | Farbfilter Grün M100x1 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M100x1 |
| Farbfilter Gelb | ||
| 2-91-281 | Farbfilter Gelb M100x1 | Langpassfilter ab 530 nm, gelb, Filtergewinde M100x1 |
| Filteradapter | ||
| 2-91-338 | Filteradapter M100-M105 | Step-up Ring zur Verwendung eines M105x1-Filters an einem M100x1-Filtergewinde |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-774 | Adapterring d73 - M100x1 | für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M100x1 |
| 1-29-872 | Adapterring d104 - M100x1 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M100x1 |
| Strahlteiler STE60x60 | ||
| 1-20-050 | STE60x60-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
| 1-20-025 | Adapter STE60x60 - TZO104 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 104 mm |
Bezeichnung:
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 1/1,8", Blende F6 - F22, Blau
Bestellnummer:
2-05-811
EAN:
4251692621622
Aktueller Hinweis:
Auch mit Festblende auf Anfrage verfügbar.
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Farbkorrektur erweitert bis tief in den blauen Spektralbereich
- sehr gut geeignet für blaue LEDs inklusive „Deep Blue“-LEDs
- dadurch besonders geeignet für weiße LEDs, da diese einen starken Blaulicht-Anteil besitzen
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- verstellbare Blende mit Kennzeichnung der Blendenzahlen, arretierbar
- robuste Industrie-Ausführung
Technische Daten
| Abbildungsmaßstab | 0,103 |
| Spektralbereich | 400 nm - 900 nm |
| Arbeitsabstand | 155 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 360,9 mm |
| Objektfelddiagonale (max) | 88 mm |
| Sensorformat (max) | 1/1,8" |
| Bildfelddiagonale (max) | 9 mm |
| Geeignet für Kameraauflösung | 12,5 MPixel |
| Empfohlene Pixelgröße | 1,75 µm |
| Blende | verstellbar (F8 - F22) |
| Objektivlänge | 205,9 mm |
| Objektivdurchmesser (max) | 104 mm |
| Objektivanschluss | C-Mount |
| Filtergewinde, objektseitig | M100 x 1 |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 1080 g |
| Nutzbares Objektfeld mit: | |
| • 1/1,8"-Sensor | 68,9 mm x 52,4 mm |
| • 1/2"-Sensor | 62,1 mm x 46,6 mm |
| • 1/3"-Sensor | 46,6 mm x 35 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| TZB95-UDC-a Serie | ||
| 1-10-951 | TZB95-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-952 | TZB95-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-953 | TZB95-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-950 | TZB95-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-954 | TZB95-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| TZB95-Serie | ||
| 1-10-383 | TZB95-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-382 | TZB95-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-381 | TZB95-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-380 | TZB95-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-384 | TZB95-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| R-CLR-100-SL-Serie | ||
| 1-33-012 | R-CLR-100x73-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, smart light-Technologie |
| RK3652-24V-Serie | ||
| 1-29-702 | RK3652-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, controlled, Poti: 0-10V, |
| R-CLR-132-SL-Serie | ||
| 1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
| RK5268-24V-Serie | ||
| 1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Justierhilfen | ||
| 5-10-112 | Justierhilfe 10 | zur einfachen Justage auf 10 mm Tiefenschärfe, für Abbildungsmaßstab 0,5 - 0,2 |
| Objektivhalter | ||
| 2-91-331 | Montagewinkel | Halterung für telezentrische Objektive und Beleuchtungen mit Gewindebohrung M5 |
| 2-91-332 | Montagewinkel LL | Halterung für telezentrische Objektive und Beleuchtungen mit Langloch für M4-M6 |
| 2-91-333 | Montageplatte LL | Halterung für telezentrische Objektive und Beleuchtungen mit Langloch für M4-M6 |
| 2-91-330 | Objektivhalter d45 breit | Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm, Breite = 32 mm |
| 2-91-334 | Montagebügel TO88 | Halterung für telezentrische Objektive der TO88-Serie mit Gewindebohrung M5 |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| 2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
| 2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
| Objektivadapter C-Mount | ||
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| 2-91-136 | IR-Filter M100x1 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M100x1 |
| Polarisationsfilter | ||
| 2-91-148 | Pol-Filter M105x1 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M105x1 |
| Farbfilter Blau | ||
| 2-91-292 | Farbfilter Blau M100x1 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M100x1 |
| UV-Sperrfilter | ||
| 2-91-209 | UV-Sperrfilter M100x1 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M100x1 |
| Farbfilter Rot | ||
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
| 2-91-264 | Farbfilter Rot M100x1 | Langpassfilter ab 630 nm, rot, Filtergewinde M100x1 |
| Farbfilter Grün | ||
| 2-91-305 | Farbfilter Grün M100x1 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M100x1 |
| Farbfilter Gelb | ||
| 2-91-281 | Farbfilter Gelb M100x1 | Langpassfilter ab 530 nm, gelb, Filtergewinde M100x1 |
| Filteradapter | ||
| 2-91-338 | Filteradapter M100-M105 | Step-up Ring zur Verwendung eines M105x1-Filters an einem M100x1-Filtergewinde |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-774 | Adapterring d73 - M100x1 | für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M100x1 |
| 1-29-872 | Adapterring d104 - M100x1 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M100x1 |
| Strahlteiler STE60x60 | ||
| 1-20-050 | STE60x60-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
| 1-20-025 | Adapter STE60x60 - TZO104 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 104 mm |
Bezeichnung:
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 2/3", Blende F6 - F22, Blau
Bestellnummer:
2-05-812
EAN:
4251692621639
Aktueller Hinweis:
Auch mit Festblende auf Anfrage verfügbar.
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Farbkorrektur erweitert bis tief in den blauen Spektralbereich
- sehr gut geeignet für blaue LEDs inklusive „Deep Blue“-LEDs
- dadurch besonders geeignet für weiße LEDs, da diese einen starken Blaulicht-Anteil besitzen
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- verstellbare Blende mit Kennzeichnung der Blendenzahlen, arretierbar
- robuste Industrie-Ausführung
Technische Daten
| Abbildungsmaßstab | 0,125 |
| Spektralbereich | 400 nm - 900 nm |
| Arbeitsabstand | 140 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 345,9 mm |
| Objektfelddiagonale (max) | 88 mm |
| Sensorformat (max) | 2/3" |
| Bildfelddiagonale (max) | 11 mm |
| Geeignet für Kameraauflösung | 18,8 MPixel |
| Empfohlene Pixelgröße | 1,76 µm |
| Blende | verstellbar (F6 - F22) |
| Objektivlänge | 205,9 mm |
| Objektivdurchmesser (max) | 104 mm |
| Objektivanschluss | C-Mount |
| Filtergewinde, objektseitig | M100 x 1 |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 1090 g |
| Nutzbares Objektfeld mit: | |
| • 2/3"-Sensor | 70,4 mm x 52,8 mm |
| • 1/1,8"-Sensor | 56,8 mm x 43,2 mm |
| • 1/2"-Sensor | 51,2 mm x 38,4 mm |
| • 1/3"-Sensor | 38,4 mm x 28,8 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| TZB95-UDC-a Serie | ||
| 1-10-951 | TZB95-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-952 | TZB95-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-953 | TZB95-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-950 | TZB95-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-954 | TZB95-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| TZB95-Serie | ||
| 1-10-383 | TZB95-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-382 | TZB95-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-381 | TZB95-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-380 | TZB95-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-384 | TZB95-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| R-CLR-100-SL-Serie | ||
| 1-33-012 | R-CLR-100x73-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, smart light-Technologie |
| RK3652-24V-Serie | ||
| 1-29-702 | RK3652-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, controlled, Poti: 0-10V, |
| R-CLR-132-SL-Serie | ||
| 1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
| RK5268-24V-Serie | ||
| 1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Justierhilfen | ||
| 5-10-112 | Justierhilfe 10 | zur einfachen Justage auf 10 mm Tiefenschärfe, für Abbildungsmaßstab 0,5 - 0,2 |
| Objektivhalter | ||
| 2-91-331 | Montagewinkel | Halterung für telezentrische Objektive und Beleuchtungen mit Gewindebohrung M5 |
| 2-91-332 | Montagewinkel LL | Halterung für telezentrische Objektive und Beleuchtungen mit Langloch für M4-M6 |
| 2-91-333 | Montageplatte LL | Halterung für telezentrische Objektive und Beleuchtungen mit Langloch für M4-M6 |
| 2-91-330 | Objektivhalter d45 breit | Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm, Breite = 32 mm |
| 2-91-334 | Montagebügel TO88 | Halterung für telezentrische Objektive der TO88-Serie mit Gewindebohrung M5 |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| 2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
| 2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
| Objektivadapter C-Mount | ||
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| 2-91-136 | IR-Filter M100x1 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M100x1 |
| Polarisationsfilter | ||
| 2-91-148 | Pol-Filter M105x1 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M105x1 |
| Farbfilter Blau | ||
| 2-91-292 | Farbfilter Blau M100x1 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M100x1 |
| UV-Sperrfilter | ||
| 2-91-209 | UV-Sperrfilter M100x1 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M100x1 |
| Farbfilter Rot | ||
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
| 2-91-264 | Farbfilter Rot M100x1 | Langpassfilter ab 630 nm, rot, Filtergewinde M100x1 |
| Farbfilter Grün | ||
| 2-91-305 | Farbfilter Grün M100x1 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M100x1 |
| Farbfilter Gelb | ||
| 2-91-281 | Farbfilter Gelb M100x1 | Langpassfilter ab 530 nm, gelb, Filtergewinde M100x1 |
| Filteradapter | ||
| 2-91-338 | Filteradapter M100-M105 | Step-up Ring zur Verwendung eines M105x1-Filters an einem M100x1-Filtergewinde |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-774 | Adapterring d73 - M100x1 | für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M100x1 |
| 1-29-872 | Adapterring d104 - M100x1 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M100x1 |
| Strahlteiler STE60x60 | ||
| 1-20-050 | STE60x60-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
| 1-20-025 | Adapter STE60x60 - TZO104 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 104 mm |
Bezeichnung:
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 1", Blende F6 - F22, Blau
Bestellnummer:
2-05-813
EAN:
4251692621646
Aktueller Hinweis:
Auch mit Festblende auf Anfrage verfügbar.
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Farbkorrektur erweitert bis tief in den blauen Spektralbereich
- sehr gut geeignet für blaue LEDs inklusive „Deep Blue“-LEDs
- dadurch besonders geeignet für weiße LEDs, da diese einen starken Blaulicht-Anteil besitzen
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- verstellbare Blende mit Kennzeichnung der Blendenzahlen, arretierbar
- robuste Industrie-Ausführung
Technische Daten
| Abbildungsmaßstab | 0,182 |
| Spektralbereich | 400 nm - 900 nm |
| Arbeitsabstand | 130 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 354,9 mm |
| Objektfelddiagonale (max) | 88 mm |
| Sensorformat (max) | 1" |
| Bildfelddiagonale (max) | 16 mm |
| Geeignet für Kameraauflösung | 39,2 MPixel |
| Empfohlene Pixelgröße | 1,77 µm |
| Blende | verstellbar (F8 - F22) |
| Objektivlänge | 224,9 mm |
| Objektivdurchmesser (max) | 104 mm |
| Objektivanschluss | C-Mount |
| Filtergewinde, objektseitig | M100 x 1 |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 1110 g |
| Nutzbares Objektfeld mit: | |
| • 1"-Sensor | 70,3 mm x 52,7 mm |
| • 2/3"-Sensor | 48,4 mm x 36,3 mm |
| • 1/1,8"-Sensor | 39 mm x 29,7 mm |
| • 1/2"-Sensor | 35,2 mm x 26,4 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| TZB95-UDC-a Serie | ||
| 1-10-951 | TZB95-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-952 | TZB95-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-953 | TZB95-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-950 | TZB95-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-954 | TZB95-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| TZB95-Serie | ||
| 1-10-383 | TZB95-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-382 | TZB95-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-381 | TZB95-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-380 | TZB95-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-384 | TZB95-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| R-CLR-100-SL-Serie | ||
| 1-33-012 | R-CLR-100x73-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, smart light-Technologie |
| RK3652-24V-Serie | ||
| 1-29-702 | RK3652-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, controlled, Poti: 0-10V, |
| R-CLR-132-SL-Serie | ||
| 1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
| RK5268-24V-Serie | ||
| 1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Justierhilfen | ||
| 5-10-112 | Justierhilfe 10 | zur einfachen Justage auf 10 mm Tiefenschärfe, für Abbildungsmaßstab 0,5 - 0,2 |
| Objektivhalter | ||
| 2-91-331 | Montagewinkel | Halterung für telezentrische Objektive und Beleuchtungen mit Gewindebohrung M5 |
| 2-91-332 | Montagewinkel LL | Halterung für telezentrische Objektive und Beleuchtungen mit Langloch für M4-M6 |
| 2-91-333 | Montageplatte LL | Halterung für telezentrische Objektive und Beleuchtungen mit Langloch für M4-M6 |
| 2-91-330 | Objektivhalter d45 breit | Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm, Breite = 32 mm |
| 2-91-334 | Montagebügel TO88 | Halterung für telezentrische Objektive der TO88-Serie mit Gewindebohrung M5 |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| 2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
| 2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
| Objektivadapter C-Mount | ||
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| 2-91-136 | IR-Filter M100x1 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M100x1 |
| Polarisationsfilter | ||
| 2-91-148 | Pol-Filter M105x1 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M105x1 |
| Farbfilter Blau | ||
| 2-91-292 | Farbfilter Blau M100x1 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M100x1 |
| UV-Sperrfilter | ||
| 2-91-209 | UV-Sperrfilter M100x1 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M100x1 |
| Farbfilter Rot | ||
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
| 2-91-264 | Farbfilter Rot M100x1 | Langpassfilter ab 630 nm, rot, Filtergewinde M100x1 |
| Farbfilter Grün | ||
| 2-91-305 | Farbfilter Grün M100x1 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M100x1 |
| Farbfilter Gelb | ||
| 2-91-281 | Farbfilter Gelb M100x1 | Langpassfilter ab 530 nm, gelb, Filtergewinde M100x1 |
| Filteradapter | ||
| 2-91-338 | Filteradapter M100-M105 | Step-up Ring zur Verwendung eines M105x1-Filters an einem M100x1-Filtergewinde |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-774 | Adapterring d73 - M100x1 | für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M100x1 |
| 1-29-872 | Adapterring d104 - M100x1 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M100x1 |
| Strahlteiler STE60x60 | ||
| 1-20-050 | STE60x60-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
| 1-20-025 | Adapter STE60x60 - TZO104 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 104 mm |
Bezeichnung:
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 1,2", Blende F8 - F22, Blau
Bestellnummer:
2-05-814
EAN:
4251692621653
Aktueller Hinweis:
Auch mit Festblende auf Anfrage verfügbar.
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Farbkorrektur erweitert bis tief in den blauen Spektralbereich
- sehr gut geeignet für blaue LEDs inklusive „Deep Blue“-LEDs
- dadurch besonders geeignet für weiße LEDs, da diese einen starken Blaulicht-Anteil besitzen
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- verstellbare Blende mit Kennzeichnung der Blendenzahlen, arretierbar
- robuste Industrie-Ausführung
Technische Daten
| Abbildungsmaßstab | 0,244 |
| Spektralbereich | 400 nm - 900 nm |
| Arbeitsabstand | 140 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 377,1 mm |
| Objektfelddiagonale (max) | 88 mm |
| Sensorformat (max) | Typ 4/3 bzw. 1,2" |
| Bildfelddiagonale (max) | 21,5 mm |
| Geeignet für Kameraauflösung | 71,8 MPixel |
| Empfohlene Pixelgröße | 1,77 µm |
| Blende | verstellbar (F8 - F22) |
| Objektivlänge | 237,1 mm |
| Objektivdurchmesser (max) | 104 mm |
| Objektivanschluss | C-Mount |
| Filtergewinde, objektseitig | M100 x 1 |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 1125 g |
| Nutzbares Objektfeld mit: | |
| • Sensor Typ 4/3 bzws. 1,2" | 70,9 mm x 53,3 mm |
| • 1"-Sensor | 52,5 mm x 39,3 mm |
| • 2/3"-Sensor | 36,1 mm x 27 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| TZB95-UDC-a Serie | ||
| 1-10-951 | TZB95-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-952 | TZB95-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-953 | TZB95-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-950 | TZB95-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-954 | TZB95-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| TZB95-Serie | ||
| 1-10-383 | TZB95-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-382 | TZB95-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-381 | TZB95-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-380 | TZB95-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-384 | TZB95-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| R-CLR-100-SL-Serie | ||
| 1-33-012 | R-CLR-100x73-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, smart light-Technologie |
| RK3652-24V-Serie | ||
| 1-29-702 | RK3652-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, controlled, Poti: 0-10V, |
| R-CLR-132-SL-Serie | ||
| 1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
| RK5268-24V-Serie | ||
| 1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Justierhilfen | ||
| 5-10-112 | Justierhilfe 10 | zur einfachen Justage auf 10 mm Tiefenschärfe, für Abbildungsmaßstab 0,5 - 0,2 |
| Objektivhalter | ||
| 2-91-331 | Montagewinkel | Halterung für telezentrische Objektive und Beleuchtungen mit Gewindebohrung M5 |
| 2-91-332 | Montagewinkel LL | Halterung für telezentrische Objektive und Beleuchtungen mit Langloch für M4-M6 |
| 2-91-333 | Montageplatte LL | Halterung für telezentrische Objektive und Beleuchtungen mit Langloch für M4-M6 |
| 2-91-330 | Objektivhalter d45 breit | Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm, Breite = 32 mm |
| 2-91-334 | Montagebügel TO88 | Halterung für telezentrische Objektive der TO88-Serie mit Gewindebohrung M5 |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| 2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
| 2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
| Objektivadapter C-Mount | ||
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| 2-91-136 | IR-Filter M100x1 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M100x1 |
| Polarisationsfilter | ||
| 2-91-148 | Pol-Filter M105x1 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M105x1 |
| Farbfilter Blau | ||
| 2-91-292 | Farbfilter Blau M100x1 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M100x1 |
| UV-Sperrfilter | ||
| 2-91-209 | UV-Sperrfilter M100x1 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M100x1 |
| Farbfilter Rot | ||
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
| 2-91-264 | Farbfilter Rot M100x1 | Langpassfilter ab 630 nm, rot, Filtergewinde M100x1 |
| Farbfilter Grün | ||
| 2-91-305 | Farbfilter Grün M100x1 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M100x1 |
| Farbfilter Gelb | ||
| 2-91-281 | Farbfilter Gelb M100x1 | Langpassfilter ab 530 nm, gelb, Filtergewinde M100x1 |
| Filteradapter | ||
| 2-91-338 | Filteradapter M100-M105 | Step-up Ring zur Verwendung eines M105x1-Filters an einem M100x1-Filtergewinde |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-774 | Adapterring d73 - M100x1 | für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M100x1 |
| 1-29-872 | Adapterring d104 - M100x1 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M100x1 |
| Strahlteiler STE60x60 | ||
| 1-20-050 | STE60x60-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
| 1-20-025 | Adapter STE60x60 - TZO104 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 104 mm |
Bezeichnung:
Kurzbeschreibung:
Telezentrisches Objektiv, M42, Sensor max. DX, Blende F10 - F22, Blau
Bestellnummer:
2-05-815
EAN:
4251692621660
Aktueller Hinweis:
Auch mit Festblende auf Anfrage verfügbar.
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
(Blendenzahlen im Bereich wie bei verstellbarer Blende)
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Farbkorrektur erweitert bis tief in den blauen Spektralbereich
- sehr gut geeignet für blaue LEDs inklusive „Deep Blue“-LEDs
- dadurch besonders geeignet für weiße LEDs, da diese einen starken Blaulicht-Anteil besitzen
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- verstellbare Blende mit Kennzeichnung der Blendenzahlen, arretierbar
- robuste Industrie-Ausführung
- mit Objektivadapter (5-00-012) ist auch der Objektivanschluss M40x0,75 möglich
- ohne Einschränkung der optischen Eigenschaften (back focal distance = 17,526 mm)
Technische Daten
| Abbildungsmaßstab | 0,322 |
| Spektralbereich | 400 nm - 900 nm |
| Arbeitsabstand | 130 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 357,8 mm |
| Objektfelddiagonale (max) | 88 mm |
| Sensorformat (max) | Typ DX |
| Bildfelddiagonale (max) | 28,4 mm |
| Geeignet für Kameraauflösung | 120,7 MPixel |
| Empfohlene Pixelgröße | 1,75 µm |
| Blende | verstellbar (F10 - F22) |
| Objektivlänge | 227,8 mm |
| Objektivdurchmesser (max) | 104 mm |
| Objektivanschluss | M42x1 (Auflagemaß 45,46 mm) |
| Filtergewinde, objektseitig | M100 x 1 |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 1140 g |
| Nutzbares Objektfeld mit: | |
| • Sensor Typ DX | 73,6 mm x 48,4 mm |
| • Sensor Typ 4/3 bzws. 1,2" | 53,7 mm x 40,4 mm |
| • 1"-Sensor | 39,8 mm x 29,8 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| TZB95-UDC-a Serie | ||
| 1-10-951 | TZB95-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-952 | TZB95-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-953 | TZB95-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-950 | TZB95-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-954 | TZB95-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| TZB95-Serie | ||
| 1-10-383 | TZB95-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-382 | TZB95-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-381 | TZB95-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-380 | TZB95-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-384 | TZB95-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| R-CLR-100-SL-Serie | ||
| 1-33-012 | R-CLR-100x73-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, smart light-Technologie |
| RK3652-24V-Serie | ||
| 1-29-702 | RK3652-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, controlled, Poti: 0-10V, |
| R-CLR-132-SL-Serie | ||
| 1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
| RK5268-24V-Serie | ||
| 1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Justierhilfen | ||
| 5-10-112 | Justierhilfe 10 | zur einfachen Justage auf 10 mm Tiefenschärfe, für Abbildungsmaßstab 0,5 - 0,2 |
| Objektivhalter | ||
| 2-91-331 | Montagewinkel | Halterung für telezentrische Objektive und Beleuchtungen mit Gewindebohrung M5 |
| 2-91-332 | Montagewinkel LL | Halterung für telezentrische Objektive und Beleuchtungen mit Langloch für M4-M6 |
| 2-91-333 | Montageplatte LL | Halterung für telezentrische Objektive und Beleuchtungen mit Langloch für M4-M6 |
| 2-91-330 | Objektivhalter d45 breit | Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm, Breite = 32 mm |
| 2-91-334 | Montagebügel TO88 | Halterung für telezentrische Objektive der TO88-Serie mit Gewindebohrung M5 |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| 2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
| 2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
| Objektivadapter M42 | ||
| 5-00-012 | Objektivadapter M42x1-M40x0,75 | Adapter zur Befestigung von Objektiven mit M42x1-Anschluss an Kameras mit M40x0,75 |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| Polarisationsfilter | ||
| 2-91-148 | Pol-Filter M105x1 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M105x1 |
| Farbfilter Blau | ||
| 2-91-292 | Farbfilter Blau M100x1 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M100x1 |
| UV-Sperrfilter | ||
| 2-91-209 | UV-Sperrfilter M100x1 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M100x1 |
| Farbfilter Rot | ||
| 2-91-264 | Farbfilter Rot M100x1 | Langpassfilter ab 630 nm, rot, Filtergewinde M100x1 |
| Farbfilter Grün | ||
| 2-91-305 | Farbfilter Grün M100x1 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M100x1 |
| Farbfilter Gelb | ||
| 2-91-281 | Farbfilter Gelb M100x1 | Langpassfilter ab 530 nm, gelb, Filtergewinde M100x1 |
| Filteradapter | ||
| 2-91-338 | Filteradapter M100-M105 | Step-up Ring zur Verwendung eines M105x1-Filters an einem M100x1-Filtergewinde |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-774 | Adapterring d73 - M100x1 | für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M100x1 |
| 1-29-872 | Adapterring d104 - M100x1 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M100x1 |
| Strahlteiler STE60x60 | ||
| 1-20-050 | STE60x60-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
| 1-20-025 | Adapter STE60x60 - TZO104 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 104 mm |
Weitere Produkte laden..
