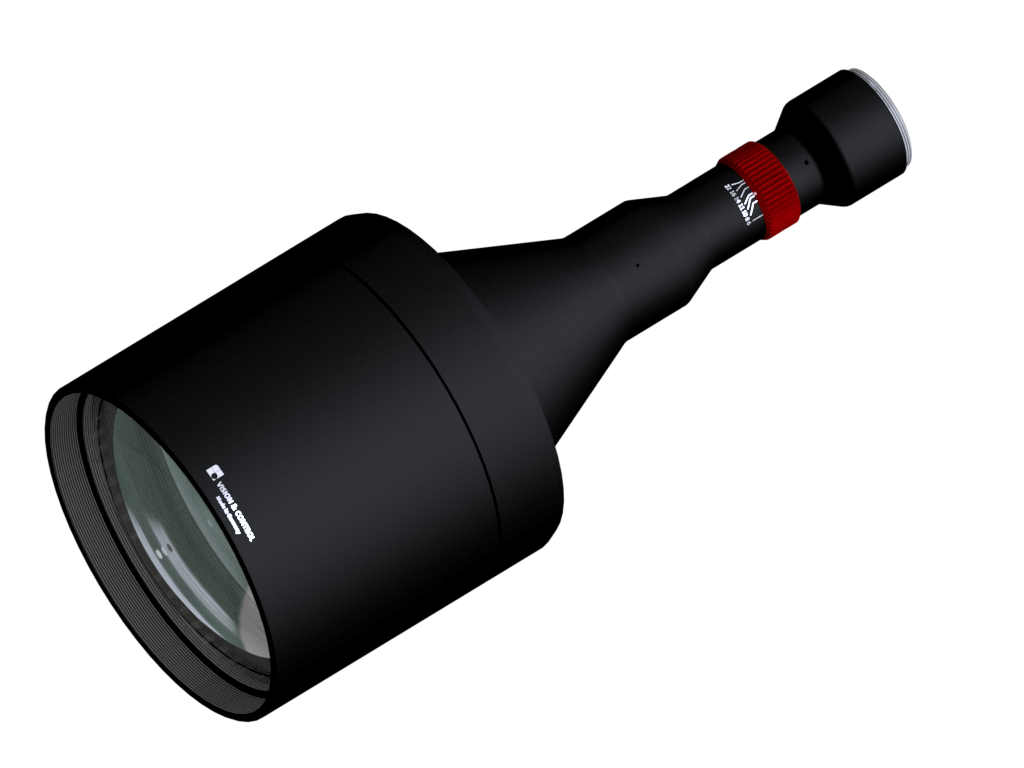

vicotar® Telezentrisches Objektiv - TO125/28.5-190-V-BW
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Farbkorrektur erweitert bis tief in den blauen Spektralbereich
- sehr gut geeignet für blaue LEDs inklusive „Deep Blue“-LEDs
- dadurch besonders geeignet für weiße LEDs, da diese einen starken Blaulicht-Anteil besitzen
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- verstellbare Blende mit Kennzeichnung der Blendenzahlen, arretierbar
- robuste Industrie-Ausführung
- mit Objektivadapter (5-00-012) ist auch der Objektivanschluss M40x0,75 möglich
- ohne Einschränkung der optischen Eigenschaften (back focal distance = 17,526 mm)
- ohne Einschränkung der optischen Eigenschaften (back focal distance = 17,526 mm)
Technische Daten
| Abbildungsmaßstab | 0,227 |
| Spektralbereich | 400 nm - 900 nm |
| Arbeitsabstand | 190 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 521,3 mm |
| Objektfelddiagonale (max) | 125 mm |
| Sensorformat (max) | Typ DX |
| Bildfelddiagonale (max) | 28,5 mm |
| Geeignet für Kameraauflösung | 119,4 MPixel |
| Empfohlene Pixelgröße | 1,76 µm |
| Blende | verstellbar (F10 - F22) |
| Objektivlänge | 331,3 mm |
| Objektivdurchmesser (max) | 144 mm |
| Objektivanschluss | M42x1 (Auflagemaß 45,46 mm) |
| Gewicht | 3030 g |
| Nutzbares Objektfeld mit: | |
| • Sensor Typ DX | 104,4 mm x 68,7 mm |
| • Sensor Typ 4/3 bzws. 1,2" | 76,2 mm x 57,3 mm |
| • 1"-Sensor | 56,4 mm x 42,3 mm |
Hinweise
