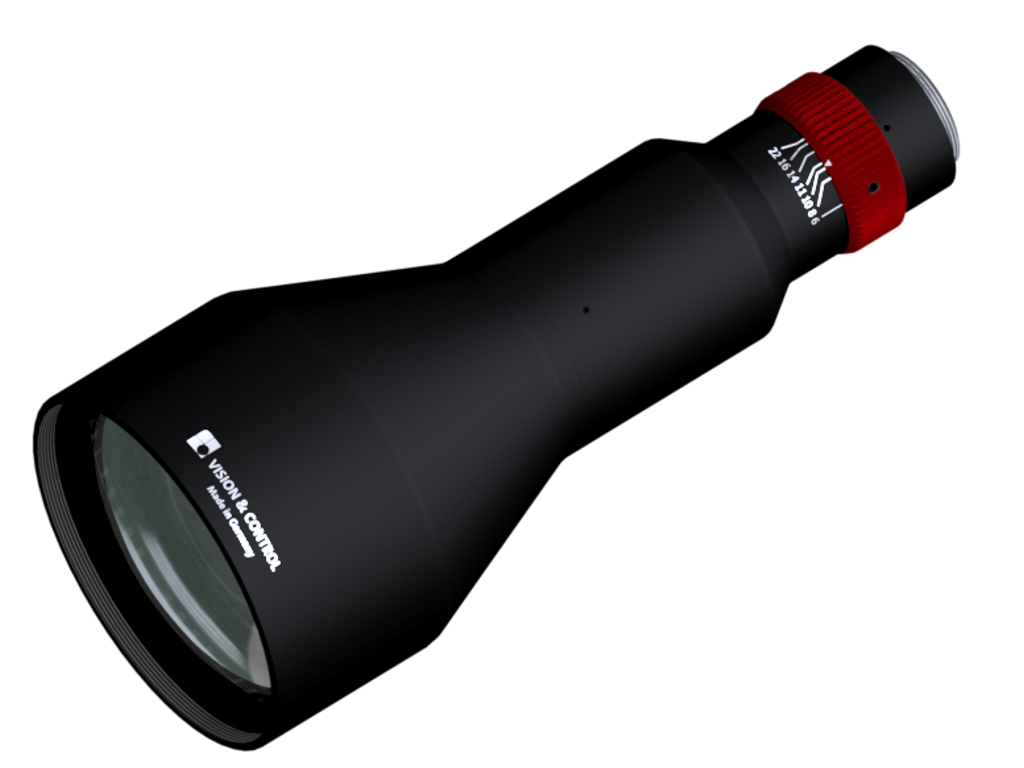

vicotar® Telezentrisches Objektiv - TO66/9.0-210-V-BW
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Farbkorrektur erweitert bis tief in den blauen Spektralbereich
- sehr gut geeignet für blaue LEDs inklusive „Deep Blue“-LEDs
- dadurch besonders geeignet für weiße LEDs, da diese einen starken Blaulicht-Anteil besitzen
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- verstellbare Blende mit Kennzeichnung der Blendenzahlen, arretierbar
- robuste Industrie-Ausführung
Technische Daten
| Abbildungsmaßstab | 0,137 |
| Spektralbereich | 380 nm - 900 nm |
| Arbeitsabstand | 210 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 394,37 mm |
| Objektfelddiagonale (max) | 66 mm |
| Sensorformat (max) | 1/1,8" |
| Bildfelddiagonale (max) | 9 mm |
| Geeignet für Kameraauflösung | 11,8 MPixel |
| Empfohlene Pixelgröße | 1,8 µm |
| Blende | verstellbar (F8 - F22) |
| Objektivlänge | 184,37 mm |
| Objektivdurchmesser (max) | 80 mm |
| Objektivanschluss | C-Mount |
| Filtergewinde, objektseitig | M77 x 0,75 |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 633 g |
| Nutzbares Objektfeld mit: | |
| • 1/1,8"-Sensor | 51,8 mm x 39,4 mm |
| • 1/2"-Sensor | 46,7 mm x 35 mm |
| • 1/3"-Sensor | 35 mm x 26,3 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| TZB95-UDC-a Serie | ||
| 1-10-951 | TZB95-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-952 | TZB95-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-953 | TZB95-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-950 | TZB95-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-954 | TZB95-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| TZB95-Serie | ||
| 1-10-383 | TZB95-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-382 | TZB95-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-381 | TZB95-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-380 | TZB95-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-384 | TZB95-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| R-CLR-100-SL-Serie | ||
| 1-33-012 | R-CLR-100x73-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, smart light-Technologie |
| RK3652-24V-Serie | ||
| 1-29-702 | RK3652-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, controlled, Poti: 0-10V, |
| R-CLR-132-SL-Serie | ||
| 1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
| RK5268-24V-Serie | ||
| 1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
