vicotar® Telezentrisches Objektiv - TOB11/11.0-70-F10-WN

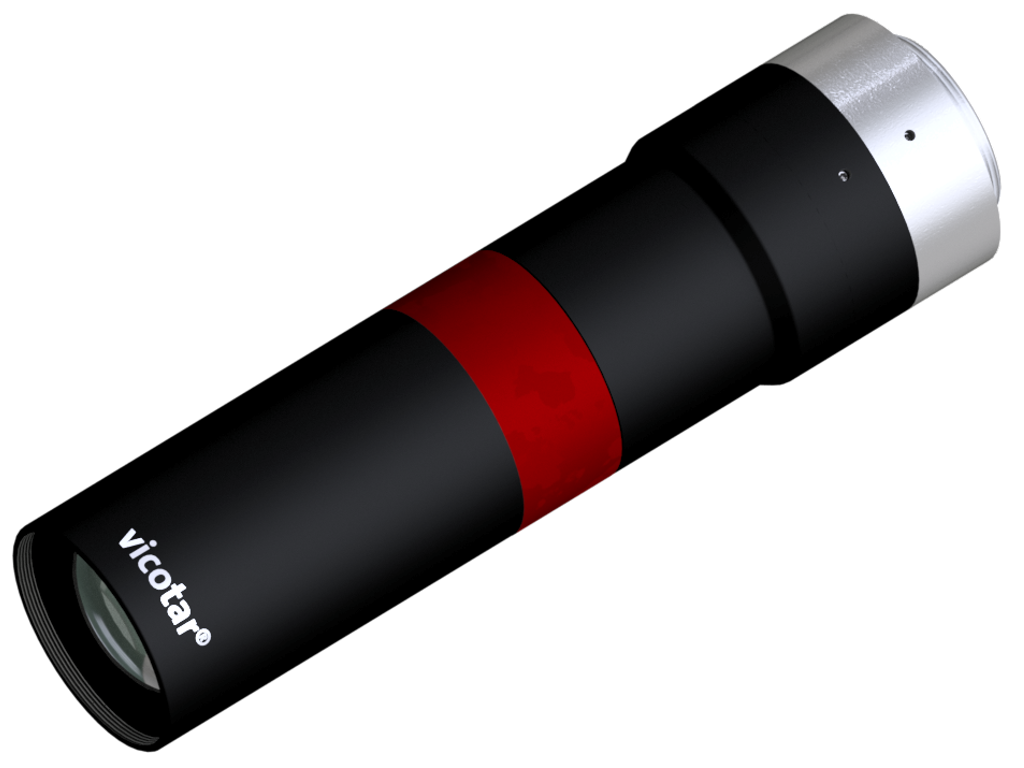

TOB11/11.0-70-F10-WN
Kurzbeschreibung:

Bi-Telezentrisches Objektiv, C-Mount, Sensor max. 2/3", Blende F10, W/NIR

Bestellnummer:
2-05-507
EAN:
4251692620694
Downloads:
Eigenschaften

  • telezentrisches Messobjektiv mit objekt- und bildseitig telezentrischem Strahlengang
  • hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
  • farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
  • Festblende
  • robuste Industrie-Ausführung

Technische Daten
Abbildungsmaßstab1
Spektralbereich465 nm - 950 nm
Arbeitsabstand70,0 mm
Kameraabstand (Objekt-Kameraanschluss)197 mm
Objektfelddiagonale (max)11 mm
Sensorformat (max)2/3"
Bildfelddiagonale (max)11 mm
Geeignet für Kameraauflösung9,3 MPixel
Empfohlene Pixelgröße2,5 µm
Blendefest (F10)
Objektivlänge127,0 mm
Objektivdurchmesser (max)35,0 mm
ObjektivanschlussC-Mount
Filtergewinde, objektseitigM30,5 x 0,5
Filtergewinde, kameraseitigM20,5 x 0,5
Gewicht223 g
Nutzbares Objektfeld mit:
• 2/3"-Sensor8,8 mm x 6,6 mm
• 1/1,8"-Sensor7,1 mm x 5,4 mm
• 1/2"-Sensor6,4 mm x 4,8 mm
• 1/3"-Sensor4,8 mm x 3,6 mm
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen
Maßzeichnung in mm

Kombinierbar mit

Bestellnummer Bezeichnung Beschreibung
TZB28-P-SL-Serie
1-33-230 TZB28-B450-P-SL telezentrische Beleuchtung, blau, LF-Durchm.: 28 mm, smart light
1-33-231 TZB28-IR850-P-SL telezentrische Beleuchtung, IR850, LF-Durchm.: 28 mm, smart light
TZB28-P-24V-Serie
1-33-240 TZB28-B450-P-24V telezentrische Beleuchtung, blau, LF-Durchm.: 28 mm, 24V, schaltbar
1-33-284 TZB28-B450-HP-24V telezentrische Beleuchtung, blau, LF-Durchm.: 28 mm, 24V, schaltbar, high power
1-33-241 TZB28-IR850-P-24V telezentrische Beleuchtung, IR850, LF-Durchm.: 28 mm, 24V, schaltbar
1-33-285 TZB28-IR850-HP-24V telezentrische Beleuchtung, IR850, LF-Durchm.: 28 mm, 24V, schaltbar, high power
R-CLR-69-SL-Serie
1-33-007 R-CLR-69x41-B470-SL Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, smart light-Technologie
RK2036-24V-Serie
1-29-602 RK2036-B470-24V/C Ringbeleucht., blau, koaxial, LF-Durchmesser: 41/69 mm, controlled, Poti: 0-10V,

Zubehör für Telezentrische Objektive - TOB11/11.0-70-F10-WN

Bestellnummer Bezeichnung Beschreibung
Justierhilfen
5-10-110 Justierhilfe 2,7 zur einfachen Justage auf 2,7 mm Tiefenschärfe, für Abbildungsmaßstab 1,2 - 0,7
5-10-111 Justierhilfe 5 zur einfachen Justage auf 5 mm Tiefenschärfe, für Abbildungsmaßstab 0,7 - 0,5
5-10-112 Justierhilfe 10 zur einfachen Justage auf 10 mm Tiefenschärfe, für Abbildungsmaßstab 0,5 - 0,2
5-10-114 Justierhilfe 20 zur einfachen Justage auf 20 mm Tiefenschärfe, für Abbildungsmaßstab 0,2 - 0,1
Objektivhalter
2-90-122 Objektivhalter d32 Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm
Zwischenringe
2-90-415 Zwischenring 0,5 mm 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD)
2-90-416 Zwischenring 1,0 mm 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD)
Objektivadapter C-Mount
2-90-414 CS-/C-Mount Adapter 5,0 mm zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm
Neutraldichtefilter
2-91-257 ND-Filter 3,0 M30,5x0,5 Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M30,5x0,5
2-91-247 ND-Filter 1,2 M30,5x0,5 Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M30,5x0,5
2-91-237 ND-Filter 0,6 M30,5x0,5 Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M30,5x0,5
Tageslichtsperrfilter
2-91-131 IR-Filter M20,5x0,5 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5
2-91-217 IR-Filter M30,5x0,5 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M30,5x0,5
Polarisationsfilter
2-91-227 Pol-Filter M30,5x0,5 Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M30,5x0,5
Farbfilter Blau
2-91-284 Farbfilter Blau M30,5x0,5 Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M30,5x0,5
UV-Sperrfilter
2-91-207 UV-Sperrfilter M30,5x0,5 Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M30,5x0,5
Farbfilter Rot
2-91-259 Farbfilter Rot M20,5x0,5 Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5
2-91-267 Farbfilter Rot M30,5x0,5 Langpassfilter ab 630 nm, rot, Filtergewinde M30,5x0,5
Farbfilter Grün
2-91-297 Farbfilter Grün M30,5x0,5 Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M30,5x0,5
Farbfilter Gelb
2-91-271 Farbfilter Gelb M30,5x0,5 Langpassfilter ab 530 nm, gelb, Filtergewinde M30,5x0,5
Umlenkspiegel 90°-Serie
2-25-113 Umlenkspiegel 90-32 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 32 mm
Adapter zur Befestigung von Beleuchtungen an Objektiven
1-29-671 Adapterring d41 - M30,5x0,5 für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M30,5x0,5
Strahlteiler STE30x30
1-18-050 STE30x30-VIS Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm
1-18-022 Adapter STE30x30 - TZO32 Befestigung der STE30x30 an telezentrische Objektive und Beleuchtungen mit d = 32 mm
