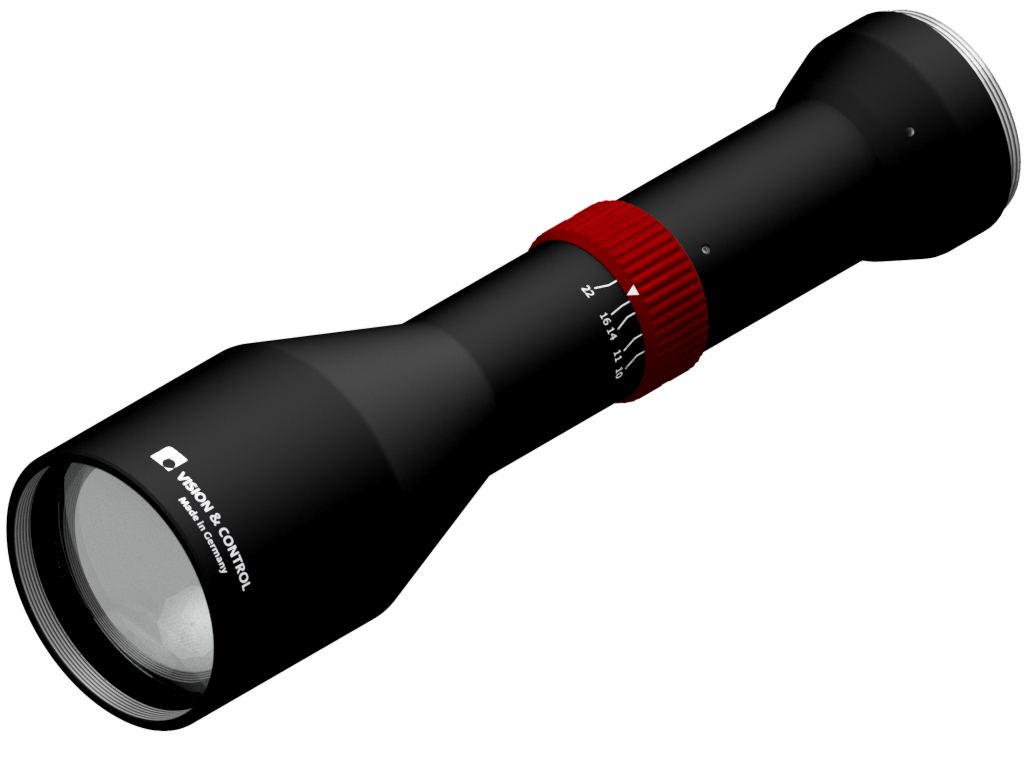

vicotar® Telezentrisches Objektiv - TO42/28.3-100-V-BW
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Farbkorrektur erweitert bis tief in den blauen Spektralbereich
- sehr gut geeignet für blaue LEDs inklusive „Deep Blue“-LEDs
- dadurch besonders geeignet für weiße LEDs, da diese einen starken Blaulicht-Anteil besitzen
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- verstellbare Blende mit Kennzeichnung der Blendenzahlen, arretierbar
- robuste Industrie-Ausführung
- mit Objektivadapter (5-00-012) ist auch der Objektivanschluss M40x0,75 möglich
- ohne Einschränkung der optischen Eigenschaften (back focal distance = 17,526 mm)
- ohne Einschränkung der optischen Eigenschaften (back focal distance = 17,526 mm)
Technische Daten
| Abbildungsmaßstab | 0,674 |
| Spektralbereich | 400 nm - 950 nm |
| Arbeitsabstand | 100 mm |
| WD Adjust @ 850 nm | + 4,7 mm |
| WD Adjust @ 940 nm | + 5,9 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 307,97 mm |
| Objektfelddiagonale (max.) | 42 mm |
| Sensorformat (opt.) | Typ DX |
| Bildfelddiagonale (max.) | 28,3 mm |
| Geeignet für Kameraauflösung | 118 MPixel |
| Empfohlene Pixelgröße | 1,77 µm |
| Blende | verstellbar (F10 - F22) |
| Objektivanschluss | M42x1 (Auflagemaß 45,46 mm) |
| Filtergewinde, objektseitig | M52 x 0,75 |
| Gewicht | 367 g |
| Nutzbares Objektfeld mit: | |
| • Sensor Typ DX (23,7 x 15,6 mm²) | 35,2 mm x 23,1 mm |
| • Sensor Typ 4/3 (17,3 x 13,0 mm²) | 25,7 mm x 19,3 mm |
| • 1"-Sensor (12,8 x 9,6 mm²) | 19 mm x 14,2 mm |
Hinweise
