vicotar® Telezentrisches Objektiv - T24/2.0a
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- hochauflösend, verzeichnungsarm, geringer Telezentriefehler
- verfügbar mit Abbildungsmaßstab 1,5x, 2x, 2,5x und 3x
- farboptimiert und lichtstark
- verstellbare Blende, arretierbar
- robuste Industrie-Ausführung
- direkte Befestigung der Ringbeleuchtung RK1220 möglich
Technische Daten
| Abbildungsmaßstab | 1,97 |
| Spektralbereich | 380 nm - 900 nm |
| Arbeitsabstand | 34,3 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 99,8 mm |
| Objektfelddiagonale (max) | 5,5 mm |
| Sensorformat (max) | 2/3" |
| Bildfelddiagonale (max) | 11 mm |
| Geeignet für Kameraauflösung | 5,2 MPixel |
| Empfohlene Pixelgröße | 3,33 µm |
| Blende | verstellbar (F11 - F45) |
| Objektivanschluss | C-Mount |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 110 g |
| Nutzbares Objektfeld mit: | |
| • 2/3"-Sensor (8,8 x 6,6 mm²) | 4,5 mm x 3,4 mm |
| • 1/1,8"-Sensor (7,1 x 5,4 mm²) | 3,6 mm x 2,7 mm |
| • 1/2"-Sensor (6,4 x 4,8 mm²) | 3,2 mm x 2,4 mm |
| • 1/3"-Sensor (4,8 x 3,6 mm²) | 2,4 mm x 1,8 mm |
Zeichnungen

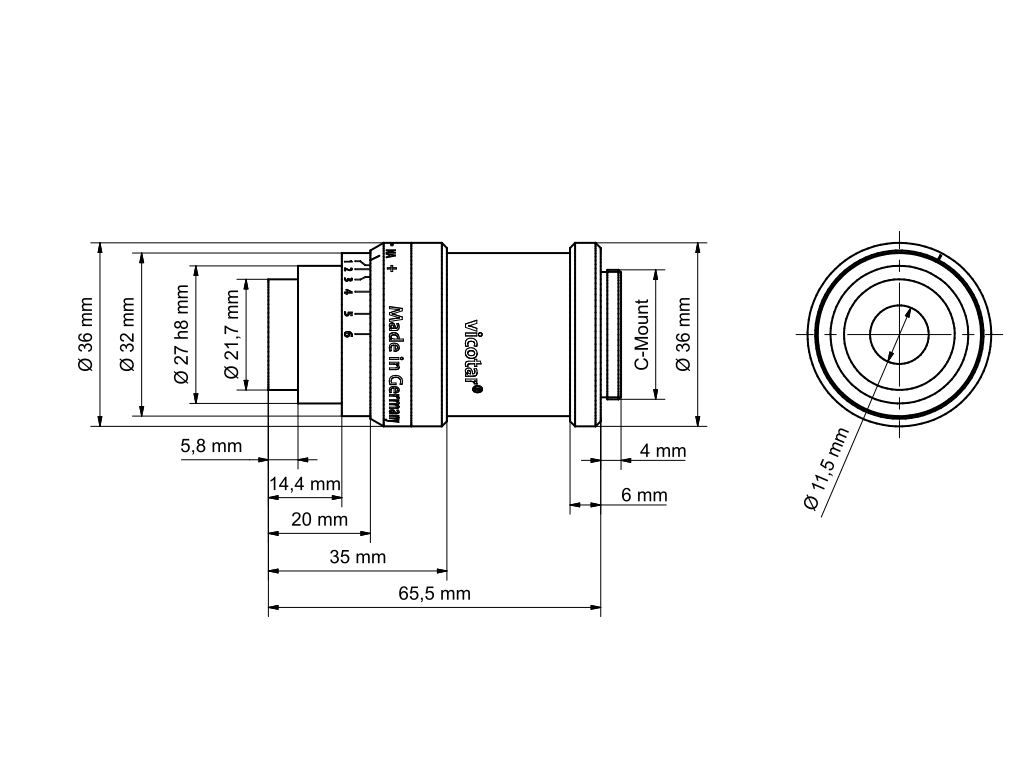

Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| RK1220-24V-BA-Serie | ||
| 1-10-243 | RK1220-B470-24V/BA | Ringbeleucht., blau, koaxial, LF-Durchmesser: 24/40 mm, statisch/schaltbar |
| 1-10-244 | RK1220-W5K7-24V/BA | Ringbeleucht., weiß, koaxial, LF-Durchmesser: 24/40 mm, statisch/schaltbar |
| 1-10-245 | RK1220-IR850-24V/BA | Ringbeleucht., IR850, koaxial, LF-Durchmesser: 24/40 mm, statisch/schaltbar |
| 1-10-241 | RK1220-R633-24V/BA | Ringbeleucht., rot, koaxial, LF-Durchmesser: 24/40 mm, statisch/schaltbar |
| 1-10-242 | RK1220-G525-24V/BA | Ringbeleucht., grün, koaxial, LF-Durchmesser: 24/40 mm, statisch/schaltbar |
Zubehör für Telezentrische Objektive - T24/2.0a
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Objektivhalter | ||
| 2-90-122 | Objektivhalter d32 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| Objektivadapter C-Mount | ||
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| Farbfilter Rot | ||
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
