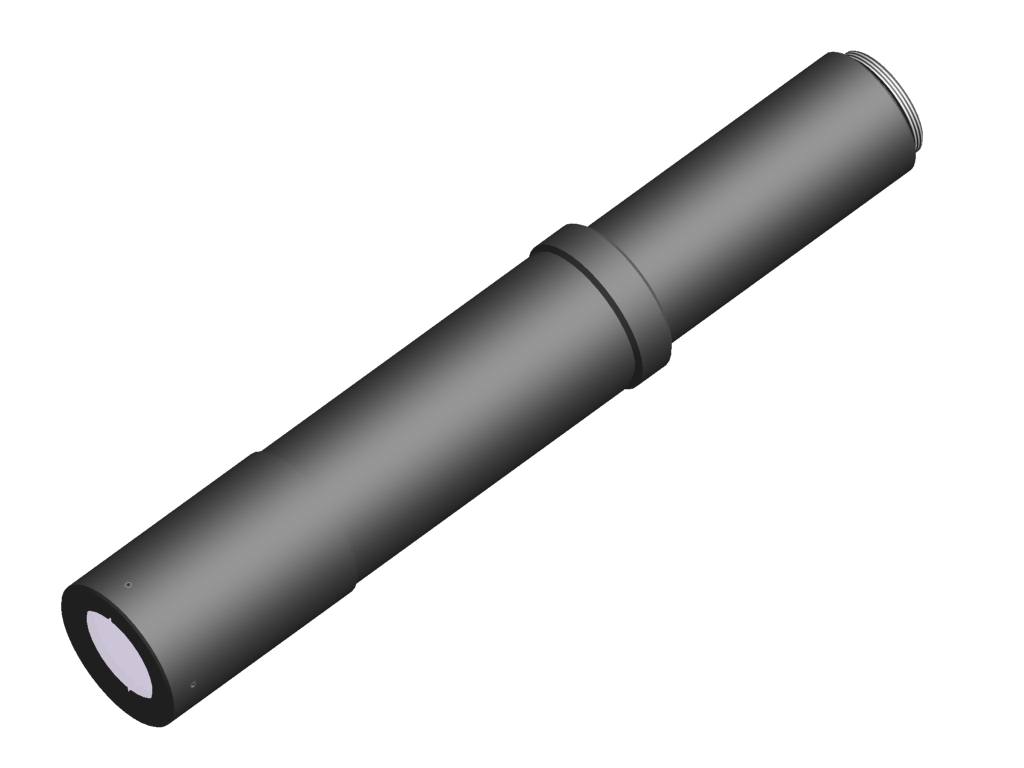

vicotar® Telezentrisches Objektiv - T10/7.4L
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- großer Arbeitsabstand
- hochauflösend, verzeichnungsarm
- farboptimiert und lichtstark
- robuste Industrie-Ausführung
- Festblende
Technische Daten
| Abbildungsmaßstab | 7,41 |
| Spektralbereich | 380 nm - 900 nm |
| Arbeitsabstand | 48,5 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 258 mm |
| Objektfelddiagonale (max.) | 2,8 mm |
| Sensorformat (opt.) | Typ 4/3 |
| Bildfelddiagonale (max.) | 21,5 mm |
| Geeignet für Kameraauflösung | 18,9 MPixel |
| Empfohlene Pixelgröße | 3,45 µm |
| Blende | fest (F22) |
| Objektivanschluss | C-Mount |
| Gewicht | 243 g |
| Nutzbares Objektfeld mit: | |
| • Sensor Typ 4/3 (17,3 x 13,0 mm²) | 2,3 mm x 1,8 mm |
| • 1"-Sensor (12,8 x 9,6 mm²) | 1,7 mm x 1,3 mm |
| • 2/3"-Sensor (8,8 x 6,6 mm²) | 1,2 mm x 0,9 mm |
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
Zubehör für Telezentrische Objektive - T10/7.4L
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Objektivhalter | ||
| 2-90-124 | Objektivhalter d35,5 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 35,5 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| Gewindeadapter C-Mount | ||
| 5-00-011 | Gewindeadapter C-Mount-M42 | Adapter zur Befestigung von Objektiven mit C-Mount an Kameras mit M42-Anschluss |
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Umlenkspiegel 90°-Serie | ||
| 2-25-116 | Umlenkspiegel 90-35,5 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 35,5 mm |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-156 | Adapterring d14 - d35,5 | für RK613, zur Befestigung an Objektiven mit Klemmdurchmesser 35,5 mm |
| 1-10-022 | Adapterring d27 - d35,5 | für RK1220, zur Befestigung an Objektiven mit Klemmdurchmesser 35,5 mm |
| Strahlteiler STE30x30 | ||
| 1-18-024 | Adapter STE30x30 - TZO35,5 | Befestigung der STE30x30 an telezentrische Objektive und Beleuchtungen mit d = 35,5 mm |
