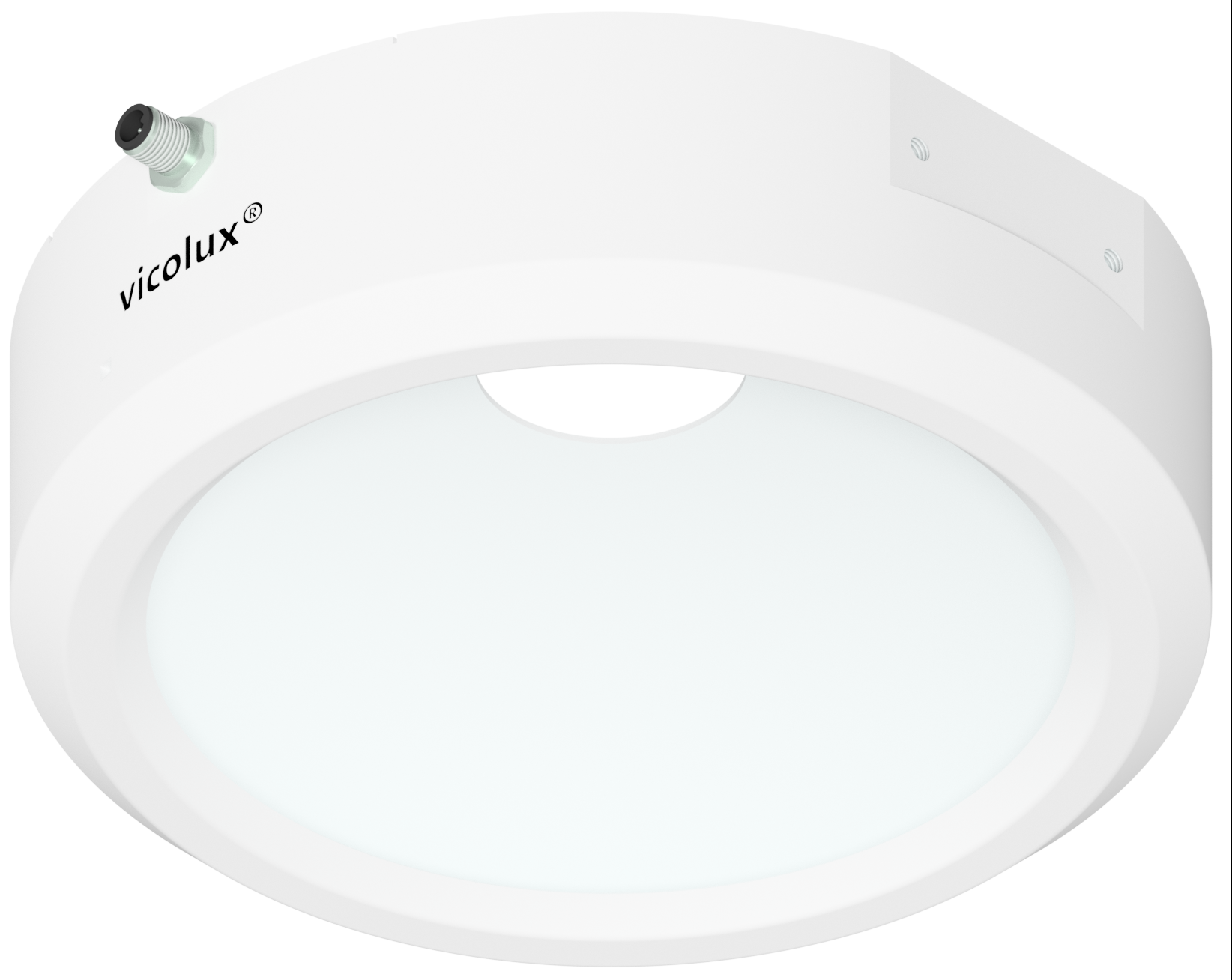

vicolux® Dombeleuchtung - SFD42/12-B470-P/24V
Eigenschaften
- sehr flache Power-LED-Domebeleuchtung
- homogenes Leuchtfeld
- Beleuchtungscontroller im Gehäuse integriert
- Dauer- oder Pulsbetrieb
- Helligkeit fest eingestellt, Blitzimpulslänge entspricht Pulslänge
- Anschluss: M5-Stecker am Gehäuse
- Metallgehäuse
- vielfältige Montagemöglichkeiten
Technische Daten
| Leuchtfelddurchmesser | Aussen Ø 85 mm, Innen Ø 24 mm |
| Lichtfarbe | Blau, 470 nm |
| Bestrahlungsstärke bei Arbeitsabstand 5 mm | 149 W/m² |
| Beleuchtungsstärke bei Arbeitsabstand 5 mm | 14000 lx |
| Betriebsspannung | 24 VDC (10 - 30 V) |
| Umgebungstemperatur | -10°C bis +45°C |
| Schutzart | IP20 |
| Gehäusematerial | Aluminium eloxiert |
| Gewicht | 350 g |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Schutzklasse | III, Betrieb an Schutzkleinspannung |
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung M5-Stecker
Zubehör für Domebeleuchtungen - SFD42/12-B470-P/24V
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Strahlteiler STE60x60 | ||
| 1-32-350 | Adapter STE60x60 - SFD, D-CRL | Befestigung der STE60x60 an SFD42/12 und an D-CRL-84x24 |
| Anschlusskabel M5-4polig | ||
| 1-11-117 | Kabel-M5-4p-1A-gerade-2m | 4x0,14mm², 1A, 60V, PUR, IP67, M5-4pol gerade Buchse auf freies Leitungsende |
| 1-11-116 | Kabel-M5-4p-1A-gerade-5m | 4x0,14mm², 1A, 60V, PUR, IP67, M5-4pol gerade Buchse auf freies Leitungsende |
| 1-11-105 | Kabel-M5-4p-1A-gewinkelt-2m | 4x0,14mm², 1A, 60V, PUR, IP67, M5-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-104 | Kabel-M5-4p-1A-gewinkelt-5m | 4x0,14mm², 1A, 60V, PUR, IP67, M5-4pol gewinkelte Buchse auf freies Leitungsende |
