Telezentrische Objektive



Wählen Sie, ausgehend von Ihrem Sensor, das gewünschte Objektfeld x*y [mm²] aus.



Entscheiden Sie sich für einen Arbeitsabstand und ggf. für weitere Besonderheiten des gewünschten Objektives.　

In der Liste unterhalb des Produktfilters finden Sie alle für Ihre Anwendung in Frage kommenden Objektive.



Produktübersicht Telezentrische Objektive          Neuentwicklungen | Produktablösungen

Abbildungsmaßstab (-β)
Objektfeld für:
1/4"-Sensor
1/3"-Sensor
1/2"-Sensor
1/1,8"-Sensor
2/3"-Sensor
1"-Sensor
Sensor Typ 4/3
Sensor Typ DX
Sensor Typ 35 mm
Arbeitsabstand
Kameraabstand
(Länge Objekt-Kameraanschluss)
Blende
Objektivanschluss
Besonderheit
Bestseller
194/194 Ergebnisse
Produkt­ansicht
Produktinformationen
zur Merkliste (0)
T151/0.39
Bezeichnung:
T151/0.39
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 1", variable Blende, W/NIR
Bestellnummer:
2-05-326
Dieses Produkt wird abgelöst!
EAN:
4251692620410
Aktueller Hinweis:
Abkündigung zum 31.12.2022.
Bitte prüfen Sie die Verwendung von: TO42/16.0-120-V-BW (2-05-624)
Downloads:
Übersicht Produktserie
Gebrauchsanweisung
STP-File download
Eigenschaften
  • telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
  • hervorragende Abbildungsqualität
  • farboptimiert und lichtstark
  • verstellbare Blende, arretierbar
  • robuste Industrie-Ausführung
Technische Daten
Abbildungsmaßstab0,393
Spektralbereich380 nm - 900 nm
Arbeitsabstand223,0 mm
Objektfelddiagonale (max)40,7 mm
Sensorformat (max)1"
BlendeVariable Blende
ObjektivanschlussC-Mount
Filtergewinde, objektseitigM52 x 0,75 (Tiefe 4,3 mm)
Gewicht404 g
Nutzbares Objektfeld mit:
• 1"-Sensor (12,8 x 9,6 mm²)32,5 mm x 24,4 mm
• 2/3"-Sensor (8,8 x 6,6 mm²)22,3 mm x 16,7 mm
• 1/1,8"-Sensor (7,1 x 5,4 mm²)18,3 mm x 13,7 mm
• 1/2"-Sensor (6,4 x 4,8 mm²)16,2 mm x 12,2 mm
• 1/3"-Sensor (4,8 x 3,6 mm²)12,2 mm x 9,1 mm
• 1/4"-Sensor (3,4 x 2,2 mm²)8,6 mm x 5,5 mm
Zeichnungen
Maßzeichnung in mm
Maßzeichnung in mm
Kombinierbar mit
Bestellnummer Bezeichnung Beschreibung
TZB51-UDC-a Serie
1-10-941 TZB51-B470/UDC/-a telezentrische Beleuchtung, blau, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller
1-10-942 TZB51-W5K7/UDC/-a telezentrische Beleuchtung, weiß, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller
1-10-943 TZB51-IR880/UDC/-a telezentrische Beleuchtung, IR850, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller
1-10-940 TZB51-R625/UDC/-a telezentrische Beleuchtung, rot, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller
1-10-944 TZB51-G525/UDC/-a telezentrische Beleuchtung, grün, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller
TZB51-Serie
1-10-201 TZB51-B470-24V telezentrische Beleuchtung, blau, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende
1-10-198 TZB51-W5K7-24V telezentrische Beleuchtung, weiß, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende
1-10-202 TZB51-IR880-24V telezentrische Beleuchtung, IR880, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende
1-10-200 TZB51-R625-24V telezentrische Beleuchtung, rot, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende
1-10-215 TZB51-G525-24V telezentrische Beleuchtung, grün, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende
Strahlteiler STE60x60
1-20-050 STE60x60-VIS Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm
1-20-022 Adapter STE60x60 - TZO56 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 56mm
Zubehör
Bestellnummer Bezeichnung Beschreibung
Objektivhalter
2-90-125 Objektivhalter d32-30 Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm, mit 30 mm Verl.
Zwischenringe
2-90-415 Zwischenring 0,5 mm 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD)
2-90-416 Zwischenring 1,0 mm 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD)
Objektivadapter C-Mount
2-90-414 CS-/C-Mount Adapter 5,0 mm zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm
Neutraldichtefilter
2-91-174 ND-Filter 3,0 M52x0,75 Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M52x0,75
2-91-164 ND-Filter 1,2 M52x0,75 Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M52x0,75
2-91-154 ND-Filter 0,6 M52x0,75 Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M52x0,75
Tageslichtsperrfilter
2-91-131 IR-Filter M20,5x0,5 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5
2-91-134 IR-Filter M52x0,75 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M52x0,75
Polarisationsfilter
2-91-144 Pol-Filter M52x0,75 Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M52x0,75
Farbfilter Blau
2-91-290 Farbfilter Blau M52x0,75 Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M52x0,75
UV-Sperrfilter
2-91-124 UV-Sperrfilter M52x0,75 Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M52x0,75
Farbfilter Rot
2-91-259 Farbfilter Rot M20,5x0,5 Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5
2-91-262 Farbfilter Rot M52x0,75 Langpassfilter ab 630 nm, rot, Filtergewinde M52x0,75
Farbfilter Grün
2-91-303 Farbfilter Grün M52x0,75 Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M52x0,75
Farbfilter Gelb
2-91-277 Farbfilter Gelb M52x0,75 Langpassfilter ab 530 nm, gelb, Filtergewinde M52x0,75
Umlenkspiegel 90°-Serie
2-25-115 Umlenkspiegel 90-56 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 56 mm
Adapter zur Befestigung von Beleuchtungen an Objektiven
1-29-676 Adapterring d41 - M52x0,75 für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M52x0,75
1-29-772 Adapterring d73 - M52x0,75 für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M52x0,75
1-29-870 Adapterring d104 - M52x0,75 für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M52x0,75
Strahlteiler STE60x60
1-20-022 Adapter STE60x60 - TZO56 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 56mm
T151/0.44
Bezeichnung:
T151/0.44
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 1,2", variable Blende, W/NIR
Bestellnummer:
2-05-327
Dieses Produkt wird abgelöst!
EAN:
4251692620427
Aktueller Hinweis:
Abkündigung zum 31.12.2022.
Bitte prüfen Sie die Verwendung von: TO42/21.4-120-V-BWW (2-05-626)
Downloads:
Übersicht Produktserie
Gebrauchsanweisung
STP-File download
Eigenschaften
  • telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
  • hervorragende Abbildungsqualität
  • farboptimiert und lichtstark
  • verstellbare Blende, arretierbar
  • robuste Industrie-Ausführung
Technische Daten
Abbildungsmaßstab0,436
Spektralbereich380 nm - 900 nm
Arbeitsabstand200,0 mm
Objektfelddiagonale (max)48,9 mm
Sensorformat (max)1,2"
BlendeVariable Blende
ObjektivanschlussC-Mount
Filtergewinde, objektseitigM52 x 0,75 (Tiefe 4,3 mm)
Gewicht407 g
Nutzbares Objektfeld mit:
• Sensor Typ 4/3 (17,3 x 13,0 mm²)39,2 mm x 29,3 mm
• 1"-Sensor (12,8 x 9,6 mm²)29,3 mm x 22,0 mm
• 2/3"-Sensor (8,8 x 6,6 mm²)20,1 mm x 15,1 mm
• 1/1,8"-Sensor (7,1 x 5,4 mm²)16,5 mm x 12,3 mm
Zeichnungen
Maßzeichnung in mm
Maßzeichnung in mm
Kombinierbar mit
Bestellnummer Bezeichnung Beschreibung
TZB51-UDC-a Serie
1-10-941 TZB51-B470/UDC/-a telezentrische Beleuchtung, blau, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller
1-10-942 TZB51-W5K7/UDC/-a telezentrische Beleuchtung, weiß, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller
1-10-943 TZB51-IR880/UDC/-a telezentrische Beleuchtung, IR850, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller
1-10-940 TZB51-R625/UDC/-a telezentrische Beleuchtung, rot, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller
1-10-944 TZB51-G525/UDC/-a telezentrische Beleuchtung, grün, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller
TZB51-Serie
1-10-201 TZB51-B470-24V telezentrische Beleuchtung, blau, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende
1-10-198 TZB51-W5K7-24V telezentrische Beleuchtung, weiß, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende
1-10-202 TZB51-IR880-24V telezentrische Beleuchtung, IR880, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende
1-10-200 TZB51-R625-24V telezentrische Beleuchtung, rot, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende
1-10-215 TZB51-G525-24V telezentrische Beleuchtung, grün, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende
Strahlteiler STE60x60
1-20-050 STE60x60-VIS Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm
1-20-022 Adapter STE60x60 - TZO56 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 56mm
Zubehör
Bestellnummer Bezeichnung Beschreibung
Objektivhalter
2-90-125 Objektivhalter d32-30 Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm, mit 30 mm Verl.
Zwischenringe
2-90-415 Zwischenring 0,5 mm 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD)
2-90-416 Zwischenring 1,0 mm 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD)
Objektivadapter C-Mount
2-90-414 CS-/C-Mount Adapter 5,0 mm zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm
Neutraldichtefilter
2-91-174 ND-Filter 3,0 M52x0,75 Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M52x0,75
2-91-164 ND-Filter 1,2 M52x0,75 Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M52x0,75
2-91-154 ND-Filter 0,6 M52x0,75 Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M52x0,75
Tageslichtsperrfilter
2-91-131 IR-Filter M20,5x0,5 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5
2-91-134 IR-Filter M52x0,75 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M52x0,75
Polarisationsfilter
2-91-144 Pol-Filter M52x0,75 Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M52x0,75
Farbfilter Blau
2-91-290 Farbfilter Blau M52x0,75 Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M52x0,75
UV-Sperrfilter
2-91-124 UV-Sperrfilter M52x0,75 Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M52x0,75
Farbfilter Rot
2-91-259 Farbfilter Rot M20,5x0,5 Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5
2-91-262 Farbfilter Rot M52x0,75 Langpassfilter ab 630 nm, rot, Filtergewinde M52x0,75
Farbfilter Grün
2-91-303 Farbfilter Grün M52x0,75 Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M52x0,75
Farbfilter Gelb
2-91-277 Farbfilter Gelb M52x0,75 Langpassfilter ab 530 nm, gelb, Filtergewinde M52x0,75
Umlenkspiegel 90°-Serie
2-25-115 Umlenkspiegel 90-56 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 56 mm
Adapter zur Befestigung von Beleuchtungen an Objektiven
1-29-676 Adapterring d41 - M52x0,75 für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M52x0,75
1-29-772 Adapterring d73 - M52x0,75 für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M52x0,75
1-29-870 Adapterring d104 - M52x0,75 für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M52x0,75
Strahlteiler STE60x60
1-20-022 Adapter STE60x60 - TZO56 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 56mm
T151/0.26L
Bezeichnung:
T151/0.26L
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 1/1,8", variable Blende, W/NIR
Bestellnummer:
2-05-328
Dieses Produkt wird abgelöst!
EAN:
4251692620434
Aktueller Hinweis:
Abkündigung zum 30.06.2023.
Bitte prüfen Sie die Verwendung von: TO44/11.0-110-V-BW (2-05-623)
Downloads:
Übersicht Produktserie
Gebrauchsanweisung
STP-File download
Eigenschaften
  • telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
  • hervorragende Abbildungsqualität
  • farboptimiert und lichtstark
  • verstellbare Blende, arretierbar
  • robuste Industrie-Ausführung
Technische Daten
Abbildungsmaßstab0,258
Spektralbereich380 nm - 900 nm
Arbeitsabstand277,0 mm
Kameraabstand (Objekt-Kameraanschluss)471 mm
Objektfelddiagonale (max)34,8 mm
Sensorformat (max)1/1,8"
Bildfelddiagonale (max)9 mm
Geeignet für Kameraauflösung7,4 MPixel
Empfohlene Pixelgröße2,27 µm
Blendeverstellbar
ObjektivanschlussC-Mount
Filtergewinde, objektseitigM52 x 0,75 (Tiefe 4,3 mm)
Gewicht356 g
Nutzbares Objektfeld mit:
• 1/1,8"-Sensor (7,1 x 5,4 mm²)27,5 mm x 20,9 mm
• 1/2"-Sensor (6,4 x 4,8 mm²)24,8 mm x 18,6 mm
• 1/3"-Sensor (4,8 x 3,6 mm²)18,6 mm x 14 mm
Zeichnungen
Maßzeichnung in mm
Maßzeichnung in mm
Kombinierbar mit
Bestellnummer Bezeichnung Beschreibung
TZB51-UDC-a Serie
1-10-941 TZB51-B470/UDC/-a telezentrische Beleuchtung, blau, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller
1-10-942 TZB51-W5K7/UDC/-a telezentrische Beleuchtung, weiß, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller
1-10-943 TZB51-IR880/UDC/-a telezentrische Beleuchtung, IR850, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller
1-10-940 TZB51-R625/UDC/-a telezentrische Beleuchtung, rot, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller
1-10-944 TZB51-G525/UDC/-a telezentrische Beleuchtung, grün, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller
TZB51-Serie
1-10-201 TZB51-B470-24V telezentrische Beleuchtung, blau, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende
1-10-198 TZB51-W5K7-24V telezentrische Beleuchtung, weiß, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende
1-10-202 TZB51-IR880-24V telezentrische Beleuchtung, IR880, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende
1-10-200 TZB51-R625-24V telezentrische Beleuchtung, rot, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende
1-10-215 TZB51-G525-24V telezentrische Beleuchtung, grün, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende
Strahlteiler STE60x60
1-20-050 STE60x60-VIS Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm
1-20-022 Adapter STE60x60 - TZO56 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 56mm
Zubehör
Bestellnummer Bezeichnung Beschreibung
Objektivhalter
2-90-125 Objektivhalter d32-30 Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm, mit 30 mm Verl.
Zwischenringe
2-90-415 Zwischenring 0,5 mm 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD)
2-90-416 Zwischenring 1,0 mm 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD)
Objektivadapter C-Mount
2-90-414 CS-/C-Mount Adapter 5,0 mm zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm
Neutraldichtefilter
2-91-174 ND-Filter 3,0 M52x0,75 Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M52x0,75
2-91-164 ND-Filter 1,2 M52x0,75 Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M52x0,75
2-91-154 ND-Filter 0,6 M52x0,75 Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M52x0,75
Tageslichtsperrfilter
2-91-131 IR-Filter M20,5x0,5 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5
2-91-134 IR-Filter M52x0,75 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M52x0,75
Polarisationsfilter
2-91-144 Pol-Filter M52x0,75 Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M52x0,75
Farbfilter Blau
2-91-290 Farbfilter Blau M52x0,75 Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M52x0,75
UV-Sperrfilter
2-91-124 UV-Sperrfilter M52x0,75 Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M52x0,75
Farbfilter Rot
2-91-259 Farbfilter Rot M20,5x0,5 Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5
2-91-262 Farbfilter Rot M52x0,75 Langpassfilter ab 630 nm, rot, Filtergewinde M52x0,75
Farbfilter Grün
2-91-303 Farbfilter Grün M52x0,75 Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M52x0,75
Farbfilter Gelb
2-91-277 Farbfilter Gelb M52x0,75 Langpassfilter ab 530 nm, gelb, Filtergewinde M52x0,75
Umlenkspiegel 90°-Serie
2-25-115 Umlenkspiegel 90-56 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 56 mm
Adapter zur Befestigung von Beleuchtungen an Objektiven
1-29-676 Adapterring d41 - M52x0,75 für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M52x0,75
1-29-772 Adapterring d73 - M52x0,75 für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M52x0,75
1-29-870 Adapterring d104 - M52x0,75 für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M52x0,75
Strahlteiler STE60x60
1-20-022 Adapter STE60x60 - TZO56 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 56mm
T152/0.36
Bezeichnung:
T152/0.36
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 1", variable Blende, W/NIR
Bestellnummer:
2-05-329
Dieses Produkt wird abgelöst!
EAN:
4251692620441
Aktueller Hinweis:
Abkündigung zum 31.12.2022.
Bitte prüfen Sie die Verwendung von: TO42/16.0-120-V-BW (2-05-624)
Downloads:
Übersicht Produktserie
Gebrauchsanweisung
STP-File download
Eigenschaften
  • telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
  • hervorragende Abbildungsqualität
  • farboptimiert und lichtstark
  • verstellbare Blende, arretierbar
  • robuste Industrie-Ausführung
Technische Daten
Abbildungsmaßstab0,359
Spektralbereich380 nm - 900 nm
Arbeitsabstand110,0 mm
Objektfelddiagonale (max)44,5 mm
Sensorformat (max)1"
Geeignet für Kameraauflösung5 MPixel
BlendeVariable Blende
ObjektivanschlussC-Mount
Filtergewinde, objektseitigM52 x 0,75 (Tiefe 4,3 mm)
Gewicht390 g
Nutzbares Objektfeld mit:
• 1"-Sensor (12,8 x 9,6 mm²)35,6 mm x 26,7 mm
• 2/3"-Sensor (8,8 x 6,6 mm²)24,5 mm x 18,3 mm
• 1/1,8"-Sensor (7,1 x 5,4 mm²)20,0 mm x 15,0 mm
• 1/2"-Sensor (6,4 x 4,8 mm²)17,8 mm x 13,3 mm
• 1/3"-Sensor (4,8 x 3,6 mm²)13,3 mm x 10,0 mm
• 1/4"-Sensor (3,4 x 2,2 mm²)9,4 mm x 6,1 mm
Zeichnungen
Maßzeichnung in mm
Maßzeichnung in mm
Kombinierbar mit
Bestellnummer Bezeichnung Beschreibung
TZB51-UDC-a Serie
1-10-941 TZB51-B470/UDC/-a telezentrische Beleuchtung, blau, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller
1-10-942 TZB51-W5K7/UDC/-a telezentrische Beleuchtung, weiß, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller
1-10-943 TZB51-IR880/UDC/-a telezentrische Beleuchtung, IR850, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller
1-10-940 TZB51-R625/UDC/-a telezentrische Beleuchtung, rot, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller
1-10-944 TZB51-G525/UDC/-a telezentrische Beleuchtung, grün, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller
TZB51-Serie
1-10-201 TZB51-B470-24V telezentrische Beleuchtung, blau, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende
1-10-198 TZB51-W5K7-24V telezentrische Beleuchtung, weiß, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende
1-10-202 TZB51-IR880-24V telezentrische Beleuchtung, IR880, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende
1-10-200 TZB51-R625-24V telezentrische Beleuchtung, rot, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende
1-10-215 TZB51-G525-24V telezentrische Beleuchtung, grün, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende
Strahlteiler STE60x60
1-20-050 STE60x60-VIS Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm
1-20-022 Adapter STE60x60 - TZO56 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 56mm
Zubehör
Bestellnummer Bezeichnung Beschreibung
Objektivhalter
2-90-125 Objektivhalter d32-30 Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm, mit 30 mm Verl.
Zwischenringe
2-90-415 Zwischenring 0,5 mm 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD)
2-90-416 Zwischenring 1,0 mm 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD)
Objektivadapter C-Mount
2-90-414 CS-/C-Mount Adapter 5,0 mm zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm
Neutraldichtefilter
2-91-174 ND-Filter 3,0 M52x0,75 Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M52x0,75
2-91-164 ND-Filter 1,2 M52x0,75 Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M52x0,75
2-91-154 ND-Filter 0,6 M52x0,75 Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M52x0,75
Tageslichtsperrfilter
2-91-131 IR-Filter M20,5x0,5 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5
2-91-134 IR-Filter M52x0,75 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M52x0,75
Polarisationsfilter
2-91-144 Pol-Filter M52x0,75 Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M52x0,75
Farbfilter Blau
2-91-290 Farbfilter Blau M52x0,75 Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M52x0,75
UV-Sperrfilter
2-91-124 UV-Sperrfilter M52x0,75 Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M52x0,75
Farbfilter Rot
2-91-259 Farbfilter Rot M20,5x0,5 Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5
2-91-262 Farbfilter Rot M52x0,75 Langpassfilter ab 630 nm, rot, Filtergewinde M52x0,75
Farbfilter Grün
2-91-303 Farbfilter Grün M52x0,75 Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M52x0,75
Farbfilter Gelb
2-91-277 Farbfilter Gelb M52x0,75 Langpassfilter ab 530 nm, gelb, Filtergewinde M52x0,75
Umlenkspiegel 90°-Serie
2-25-115 Umlenkspiegel 90-56 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 56 mm
Adapter zur Befestigung von Beleuchtungen an Objektiven
1-29-676 Adapterring d41 - M52x0,75 für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M52x0,75
1-29-772 Adapterring d73 - M52x0,75 für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M52x0,75
1-29-870 Adapterring d104 - M52x0,75 für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M52x0,75
Strahlteiler STE60x60
1-20-022 Adapter STE60x60 - TZO56 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 56mm
T151/0.30
Bezeichnung:
T151/0.30
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 2/3", variable Blende, W/NIR
Bestellnummer:
2-05-325
Dieses Produkt wird abgelöst!
EAN:
4251692620403
Aktueller Hinweis:
Abkündigung zum 31.12.2022.
Bitte prüfen Sie die Verwendung von: TO44/11.0-110-V-BW (2-05-623)
Downloads:
Übersicht Produktserie
Gebrauchsanweisung
STP-File download
Eigenschaften
  • telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
  • hervorragende Abbildungsqualität
  • farboptimiert und lichtstark
  • verstellbare Blende, arretierbar
  • robuste Industrie-Ausführung
Technische Daten
Abbildungsmaßstab0,306
Spektralbereich380 nm - 900 nm
Arbeitsabstand185,0 mm
Objektfelddiagonale (max)35,9 mm
Sensorformat (max)2/3"
Geeignet für Kameraauflösung5 MPixel
BlendeVariable Blende
ObjektivanschlussC-Mount
Filtergewinde, objektseitigM52 x 0,75 (Tiefe 4,3 mm)
Gewicht372 g
Nutzbares Objektfeld mit:
• 2/3"-Sensor (8,8 x 6,6 mm²)28,7 mm x 21,5 mm
• 1/1,8"-Sensor (7,1 x 5,4 mm²)23,5 mm x 17,6 mm
• 1/2"-Sensor (6,4 x 4,8 mm²)20,9 mm x 15,6 mm
• 1/3"-Sensor (4,8 x 3,6 mm²)15,6 mm x 11,7 mm
• 1/4"-Sensor (3,4 x 2,2 mm²)11,1 mm x 7,1 mm
Zeichnungen
Maßzeichnung in mm
Maßzeichnung in mm
Kombinierbar mit
Bestellnummer Bezeichnung Beschreibung
TZB51-UDC-a Serie
1-10-941 TZB51-B470/UDC/-a telezentrische Beleuchtung, blau, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller
1-10-942 TZB51-W5K7/UDC/-a telezentrische Beleuchtung, weiß, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller
1-10-943 TZB51-IR880/UDC/-a telezentrische Beleuchtung, IR850, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller
1-10-940 TZB51-R625/UDC/-a telezentrische Beleuchtung, rot, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller
1-10-944 TZB51-G525/UDC/-a telezentrische Beleuchtung, grün, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller
TZB51-Serie
1-10-201 TZB51-B470-24V telezentrische Beleuchtung, blau, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende
1-10-198 TZB51-W5K7-24V telezentrische Beleuchtung, weiß, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende
1-10-202 TZB51-IR880-24V telezentrische Beleuchtung, IR880, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende
1-10-200 TZB51-R625-24V telezentrische Beleuchtung, rot, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende
1-10-215 TZB51-G525-24V telezentrische Beleuchtung, grün, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende
Strahlteiler STE60x60
1-20-050 STE60x60-VIS Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm
1-20-022 Adapter STE60x60 - TZO56 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 56mm
Zubehör
Bestellnummer Bezeichnung Beschreibung
Objektivhalter
2-90-125 Objektivhalter d32-30 Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm, mit 30 mm Verl.
Zwischenringe
2-90-415 Zwischenring 0,5 mm 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD)
2-90-416 Zwischenring 1,0 mm 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD)
Objektivadapter C-Mount
2-90-414 CS-/C-Mount Adapter 5,0 mm zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm
Neutraldichtefilter
2-91-174 ND-Filter 3,0 M52x0,75 Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M52x0,75
2-91-164 ND-Filter 1,2 M52x0,75 Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M52x0,75
2-91-154 ND-Filter 0,6 M52x0,75 Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M52x0,75
Tageslichtsperrfilter
2-91-131 IR-Filter M20,5x0,5 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5
2-91-134 IR-Filter M52x0,75 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M52x0,75
Polarisationsfilter
2-91-144 Pol-Filter M52x0,75 Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M52x0,75
Farbfilter Blau
2-91-290 Farbfilter Blau M52x0,75 Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M52x0,75
UV-Sperrfilter
2-91-124 UV-Sperrfilter M52x0,75 Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M52x0,75
Farbfilter Rot
2-91-259 Farbfilter Rot M20,5x0,5 Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5
2-91-262 Farbfilter Rot M52x0,75 Langpassfilter ab 630 nm, rot, Filtergewinde M52x0,75
Farbfilter Grün
2-91-303 Farbfilter Grün M52x0,75 Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M52x0,75
Farbfilter Gelb
2-91-277 Farbfilter Gelb M52x0,75 Langpassfilter ab 530 nm, gelb, Filtergewinde M52x0,75
Umlenkspiegel 90°-Serie
2-25-115 Umlenkspiegel 90-56 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 56 mm
Adapter zur Befestigung von Beleuchtungen an Objektiven
1-29-676 Adapterring d41 - M52x0,75 für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M52x0,75
1-29-772 Adapterring d73 - M52x0,75 für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M52x0,75
1-29-870 Adapterring d104 - M52x0,75 für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M52x0,75
Strahlteiler STE60x60
1-20-022 Adapter STE60x60 - TZO56 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 56mm
T201/0.12
Bezeichnung:
T201/0.12
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 1/3", variable Blende, W/NIR
Bestellnummer:
2-05-339
Dieses Produkt wird abgelöst!
EAN:
4251692620526
Aktueller Hinweis:
Abkündigung zum 30.06.2023.
Bitte prüfen Sie die Verwendung von: TO66/6.0-240-V-BW (2-05-682)
Downloads:
Übersicht Produktserie
Gebrauchsanweisung
STP-File download
Eigenschaften
  • telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
  • verzeichnungsarm, geringer Telezentriefehler
  • farboptimiert und lichtstark
  • verstellbare Blende, arretierbar
  • robuste Industrie-Ausführung
Technische Daten
Abbildungsmaßstab0,118
Spektralbereich380 nm - 900 nm
Arbeitsabstand135,0 mm
Kameraabstand (Objekt-Kameraanschluss)374,3 mm
Objektfelddiagonale (max)50,8 mm
Sensorformat (max)1/3"
Bildfelddiagonale (max)6 mm
Geeignet für Kameraauflösung10,2 MPixel
Empfohlene Pixelgröße1,3 µm
Blendeverstellbar
ObjektivanschlussC-Mount
Filtergewinde, objektseitigM67 x 0,75 (Tiefe 6,5 mm)
Gewicht1040 g
Nutzbares Objektfeld mit:
• 1/3"-Sensor (4,8 x 3,6 mm²)40,7 mm x 30,5 mm
• 1/4"-Sensor (3,4 x 2,2 mm²)28,8 mm x 18,6 mm
Zeichnungen

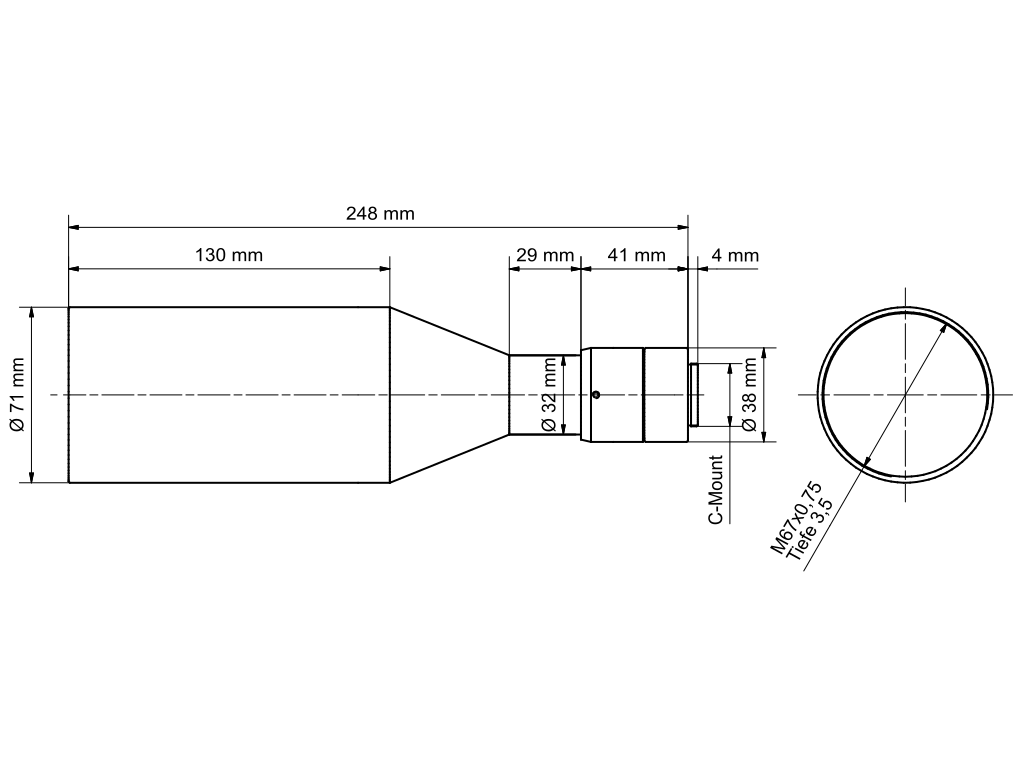

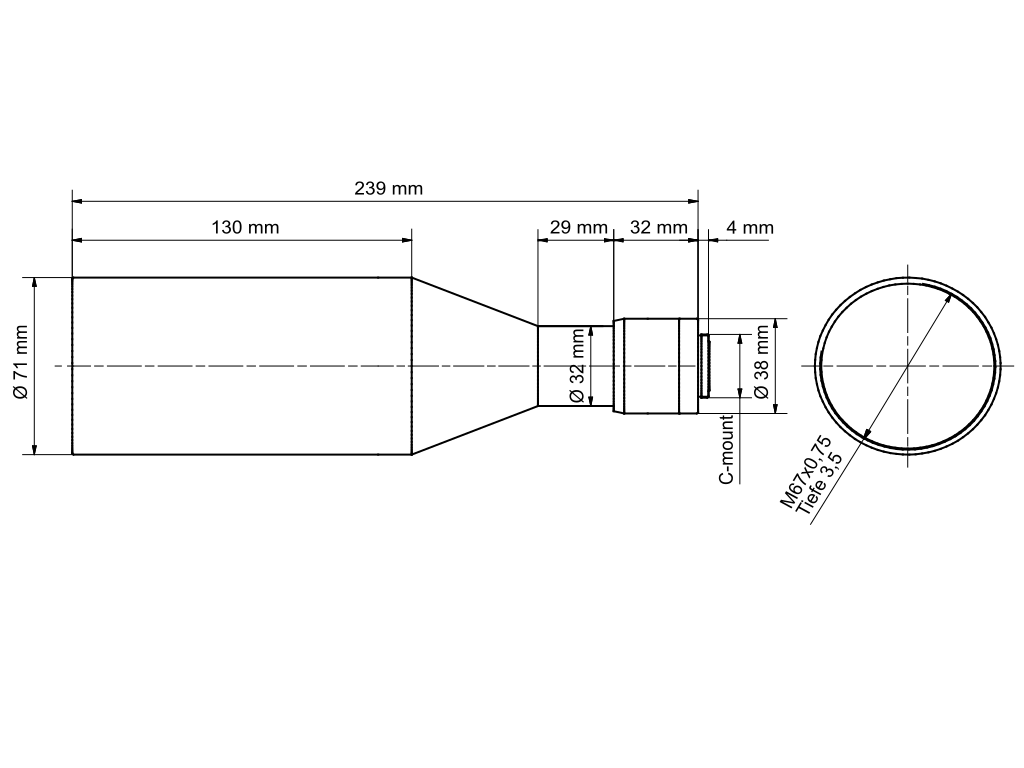

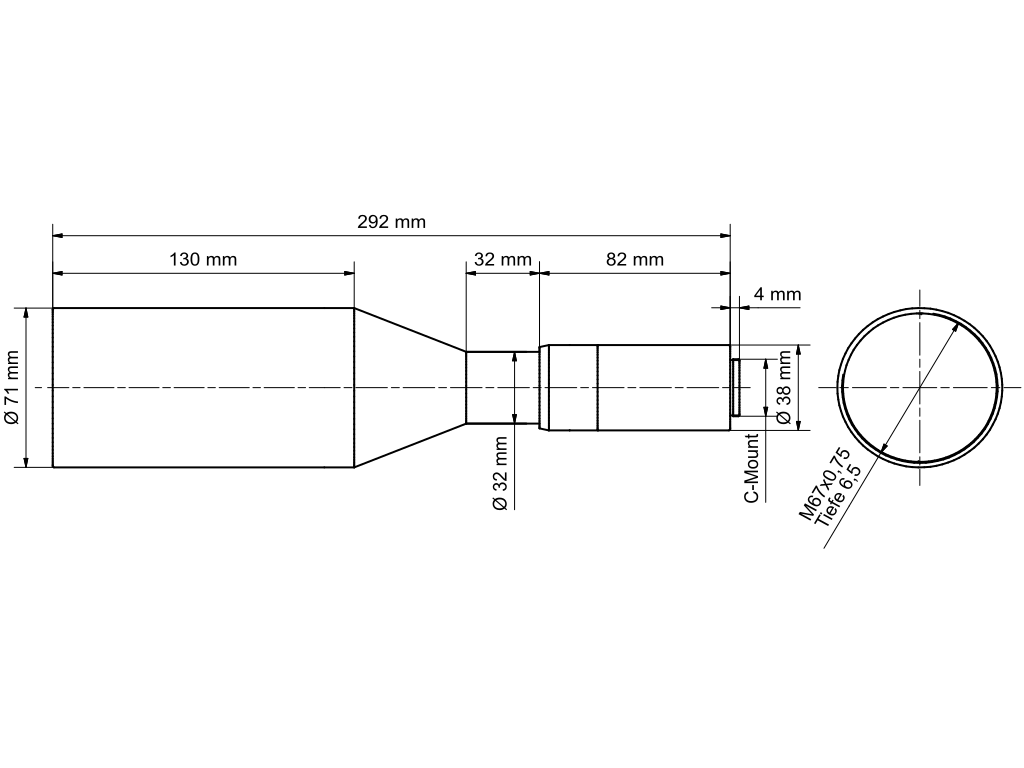

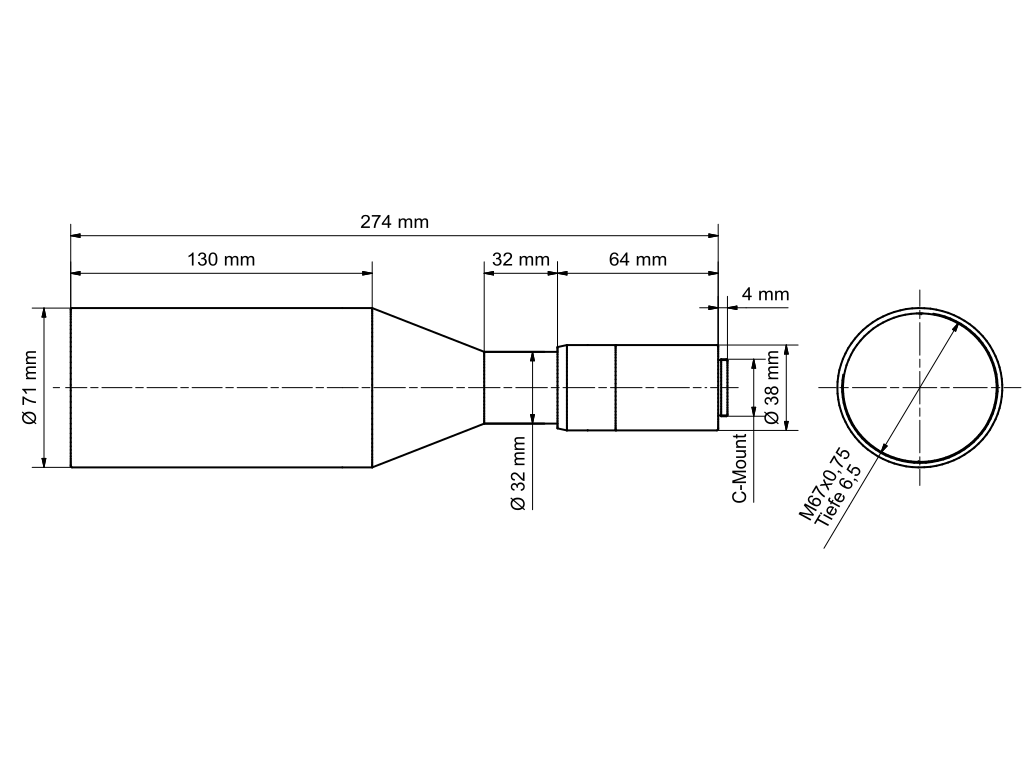

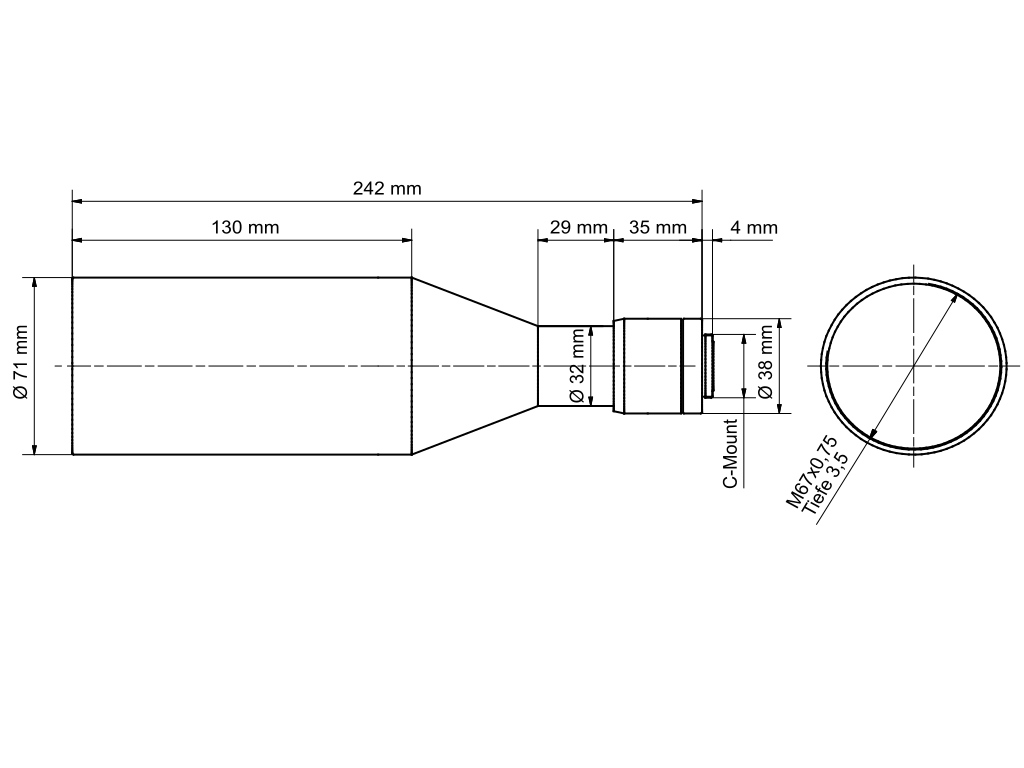

Maßzeichnung in mm
Maßzeichnung in mm
Kombinierbar mit
Bestellnummer Bezeichnung Beschreibung
TZB60-UDC-a Serie
1-10-946 TZB60-B470/UDC/-a telezentrische Beleuchtung, blau, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-947 TZB60-W5K7/UDC/-a telezentrische Beleuchtung, weiß, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-948 TZB60-IR880/UDC/-a telezentrische Beleuchtung, IR850, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-945 TZB60-R625/UDC/-a telezentrische Beleuchtung, rot, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-949 TZB60-G525/UDC/-a telezentrische Beleuchtung, grün, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
TZB60-Serie
1-10-174 TZB60-B470-24V telezentrische Beleuchtung, blau, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-176 TZB60-W5K7-24V telezentrische Beleuchtung, weiß, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-178 TZB60-IR880-24V telezentrische Beleuchtung, IR880, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-170 TZB60-R625-24V telezentrische Beleuchtung, rot, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-172 TZB60-G525-24V telezentrische Beleuchtung, grün, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
Strahlteiler STE60x60
1-20-050 STE60x60-VIS Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm
1-20-021 Adapter STE60x60 - TZO71 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 71mm
Zubehör
Bestellnummer Bezeichnung Beschreibung
Objektivhalter
2-90-125 Objektivhalter d32-30 Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm, mit 30 mm Verl.
Zwischenringe
2-90-415 Zwischenring 0,5 mm 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD)
2-90-416 Zwischenring 1,0 mm 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD)
Objektivadapter C-Mount
2-90-414 CS-/C-Mount Adapter 5,0 mm zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm
Neutraldichtefilter
2-91-175 ND-Filter 3,0 M67x0,75 Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M67x0,75
2-91-165 ND-Filter 1,2 M67x0,75 Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M67x0,75
2-91-155 ND-Filter 0,6 M67x0,75 Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M67x0,75
Tageslichtsperrfilter
2-91-131 IR-Filter M20,5x0,5 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5
2-91-135 IR-Filter M67x0,75 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M67x0,75
Polarisationsfilter
2-91-145 Pol-Filter M67x0,75 Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M67x0,75
Farbfilter Blau
2-91-291 Farbfilter Blau M67x0,75 Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M67x0,75
UV-Sperrfilter
2-91-125 UV-Sperrfilter M67x0,75 Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M67x0,75
Farbfilter Rot
2-91-259 Farbfilter Rot M20,5x0,5 Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5
2-91-263 Farbfilter Rot M67x0,75 Langpassfilter ab 630 nm, rot, Filtergewinde M67x0,75
Farbfilter Grün
2-91-304 Farbfilter Grün M67x0,75 Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M67x0,75
Farbfilter Gelb
2-91-278 Farbfilter Gelb M67x0,75 Langpassfilter ab 530 nm, gelb, Filtergewinde M67x0,75
Umlenkspiegel 90°-Serie
2-25-124 Umlenkspiegel 90-71 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 71 mm
Adapter zur Befestigung von Beleuchtungen an Objektiven
1-29-677 Adapterring d41 - M67x0,75 für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M67x0,75
1-29-773 Adapterring d73 - M67x0,75 für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M67x0,75
1-29-871 Adapterring d104 - M67x0,75 für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M67x0,75
Strahlteiler STE60x60
1-20-021 Adapter STE60x60 - TZO71 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 71mm
T201/0.26
Bezeichnung:
T201/0.26
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 2/3", variable Blende, W/NIR
Bestellnummer:
2-05-337
Dieses Produkt wird abgelöst!
EAN:
4251692620502
Aktueller Hinweis:
Abkündigung zum 31.12.2022.
Bitte prüfen Sie die Verwendung von: TO66/16.0-160-V-BW (2-05-685)
Downloads:
Übersicht Produktserie
Gebrauchsanweisung
STP-File download
Eigenschaften
  • telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
  • verzeichnungsarm, geringer Telezentriefehler
  • farboptimiert und lichtstark
  • verstellbare Blende, arretierbar
  • robuste Industrie-Ausführung
Technische Daten
Abbildungsmaßstab0,263
Spektralbereich380 nm - 900 nm
Arbeitsabstand130,0 mm
Objektfelddiagonale (max)41,8 mm
Sensorformat (max)2/3"
Geeignet für Kameraauflösung5 MPixel
BlendeVariable Blende
ObjektivanschlussC-Mount
Filtergewinde, objektseitigM67 x 0,75 (Tiefe 6,5 mm)
Gewicht1.090 g
Nutzbares Objektfeld mit:
• 2/3"-Sensor (8,8 x 6,6 mm²)33,4 mm x 25,0 mm
• 1/1,8"-Sensor (7,1 x 5,4 mm²)27,3 mm x 20,5 mm
• 1/2"-Sensor (6,4 x 4,8 mm²)24,3 mm x 18,2 mm
• 1/3"-Sensor (4,8 x 3,6 mm²)18,2 mm x 13,6 mm
• 1/4"-Sensor (3,4 x 2,2 mm²)12,9 mm x 8,3 mm
Zeichnungen
Maßzeichnung in mm
Maßzeichnung in mm
Kombinierbar mit
Bestellnummer Bezeichnung Beschreibung
TZB60-UDC-a Serie
1-10-946 TZB60-B470/UDC/-a telezentrische Beleuchtung, blau, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-947 TZB60-W5K7/UDC/-a telezentrische Beleuchtung, weiß, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-948 TZB60-IR880/UDC/-a telezentrische Beleuchtung, IR850, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-945 TZB60-R625/UDC/-a telezentrische Beleuchtung, rot, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-949 TZB60-G525/UDC/-a telezentrische Beleuchtung, grün, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
TZB60-Serie
1-10-174 TZB60-B470-24V telezentrische Beleuchtung, blau, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-176 TZB60-W5K7-24V telezentrische Beleuchtung, weiß, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-178 TZB60-IR880-24V telezentrische Beleuchtung, IR880, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-170 TZB60-R625-24V telezentrische Beleuchtung, rot, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-172 TZB60-G525-24V telezentrische Beleuchtung, grün, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
Strahlteiler STE60x60
1-20-050 STE60x60-VIS Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm
1-20-021 Adapter STE60x60 - TZO71 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 71mm
Zubehör
Bestellnummer Bezeichnung Beschreibung
Objektivhalter
2-90-125 Objektivhalter d32-30 Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm, mit 30 mm Verl.
Zwischenringe
2-90-415 Zwischenring 0,5 mm 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD)
2-90-416 Zwischenring 1,0 mm 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD)
Objektivadapter C-Mount
2-90-414 CS-/C-Mount Adapter 5,0 mm zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm
Neutraldichtefilter
2-91-175 ND-Filter 3,0 M67x0,75 Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M67x0,75
2-91-165 ND-Filter 1,2 M67x0,75 Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M67x0,75
2-91-155 ND-Filter 0,6 M67x0,75 Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M67x0,75
Tageslichtsperrfilter
2-91-131 IR-Filter M20,5x0,5 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5
2-91-135 IR-Filter M67x0,75 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M67x0,75
Polarisationsfilter
2-91-145 Pol-Filter M67x0,75 Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M67x0,75
Farbfilter Blau
2-91-291 Farbfilter Blau M67x0,75 Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M67x0,75
UV-Sperrfilter
2-91-125 UV-Sperrfilter M67x0,75 Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M67x0,75
Farbfilter Rot
2-91-259 Farbfilter Rot M20,5x0,5 Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5
2-91-263 Farbfilter Rot M67x0,75 Langpassfilter ab 630 nm, rot, Filtergewinde M67x0,75
Farbfilter Grün
2-91-304 Farbfilter Grün M67x0,75 Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M67x0,75
Farbfilter Gelb
2-91-278 Farbfilter Gelb M67x0,75 Langpassfilter ab 530 nm, gelb, Filtergewinde M67x0,75
Umlenkspiegel 90°-Serie
2-25-124 Umlenkspiegel 90-71 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 71 mm
Adapter zur Befestigung von Beleuchtungen an Objektiven
1-29-677 Adapterring d41 - M67x0,75 für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M67x0,75
1-29-773 Adapterring d73 - M67x0,75 für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M67x0,75
1-29-871 Adapterring d104 - M67x0,75 für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M67x0,75
Strahlteiler STE60x60
1-20-021 Adapter STE60x60 - TZO71 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 71mm
T201/0.19
Bezeichnung:
T201/0.19
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 2/3", variable Blende, W/NIR
Bestellnummer:
2-05-334
Dieses Produkt wird abgelöst!
EAN:
4251692620472
Aktueller Hinweis:
Abkündigung zum 30.06.2023.
Bitte prüfen Sie die Verwendung von: TO66/11.0-200-V-BW (2-05-684)
Downloads:
Übersicht Produktserie
Gebrauchsanweisung
STP-File download
Eigenschaften
  • telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
  • verzeichnungsarm, geringer Telezentriefehler
  • farboptimiert und lichtstark
  • verstellbare Blende, arretierbar
  • robuste Industrie-Ausführung
Technische Daten
Abbildungsmaßstab0,194
Spektralbereich380 nm - 900 nm
Arbeitsabstand143,0 mm
Kameraabstand (Objekt-Kameraanschluss)394,9 mm
Objektfelddiagonale (max)56,7 mm
Sensorformat (max)2/3"
Bildfelddiagonale (max)11 mm
Geeignet für Kameraauflösung9,3 MPixel
Empfohlene Pixelgröße2,5 µm
Blendeverstellbar
ObjektivanschlussC-Mount
Filtergewinde, objektseitigM67 x 0,75 (Tiefe 6,5 mm)
Gewicht1047 g
Nutzbares Objektfeld mit:
• 2/3"-Sensor (8,8 x 6,6 mm²)45,4 mm x 34 mm
• 1/1,8"-Sensor (7,1 x 5,4 mm²)36,6 mm x 27,8 mm
• 1/2"-Sensor (6,4 x 4,8 mm²)33 mm x 24,7 mm
• 1/3"-Sensor (4,8 x 3,6 mm²)24,7 mm x 18,6 mm
Zeichnungen
Maßzeichnung in mm
Maßzeichnung in mm
Kombinierbar mit
Bestellnummer Bezeichnung Beschreibung
TZB60-UDC-a Serie
1-10-946 TZB60-B470/UDC/-a telezentrische Beleuchtung, blau, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-947 TZB60-W5K7/UDC/-a telezentrische Beleuchtung, weiß, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-948 TZB60-IR880/UDC/-a telezentrische Beleuchtung, IR850, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-945 TZB60-R625/UDC/-a telezentrische Beleuchtung, rot, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-949 TZB60-G525/UDC/-a telezentrische Beleuchtung, grün, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
TZB60-Serie
1-10-174 TZB60-B470-24V telezentrische Beleuchtung, blau, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-176 TZB60-W5K7-24V telezentrische Beleuchtung, weiß, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-178 TZB60-IR880-24V telezentrische Beleuchtung, IR880, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-170 TZB60-R625-24V telezentrische Beleuchtung, rot, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-172 TZB60-G525-24V telezentrische Beleuchtung, grün, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
Strahlteiler STE60x60
1-20-050 STE60x60-VIS Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm
1-20-021 Adapter STE60x60 - TZO71 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 71mm
Zubehör
Bestellnummer Bezeichnung Beschreibung
Objektivhalter
2-90-125 Objektivhalter d32-30 Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm, mit 30 mm Verl.
Zwischenringe
2-90-415 Zwischenring 0,5 mm 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD)
2-90-416 Zwischenring 1,0 mm 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD)
Objektivadapter C-Mount
2-90-414 CS-/C-Mount Adapter 5,0 mm zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm
Neutraldichtefilter
2-91-175 ND-Filter 3,0 M67x0,75 Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M67x0,75
2-91-165 ND-Filter 1,2 M67x0,75 Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M67x0,75
2-91-155 ND-Filter 0,6 M67x0,75 Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M67x0,75
Tageslichtsperrfilter
2-91-131 IR-Filter M20,5x0,5 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5
2-91-135 IR-Filter M67x0,75 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M67x0,75
Polarisationsfilter
2-91-145 Pol-Filter M67x0,75 Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M67x0,75
Farbfilter Blau
2-91-291 Farbfilter Blau M67x0,75 Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M67x0,75
UV-Sperrfilter
2-91-125 UV-Sperrfilter M67x0,75 Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M67x0,75
Farbfilter Rot
2-91-259 Farbfilter Rot M20,5x0,5 Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5
2-91-263 Farbfilter Rot M67x0,75 Langpassfilter ab 630 nm, rot, Filtergewinde M67x0,75
Farbfilter Grün
2-91-304 Farbfilter Grün M67x0,75 Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M67x0,75
Farbfilter Gelb
2-91-278 Farbfilter Gelb M67x0,75 Langpassfilter ab 530 nm, gelb, Filtergewinde M67x0,75
Umlenkspiegel 90°-Serie
2-25-124 Umlenkspiegel 90-71 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 71 mm
Adapter zur Befestigung von Beleuchtungen an Objektiven
1-29-677 Adapterring d41 - M67x0,75 für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M67x0,75
1-29-773 Adapterring d73 - M67x0,75 für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M67x0,75
1-29-871 Adapterring d104 - M67x0,75 für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M67x0,75
Strahlteiler STE60x60
1-20-021 Adapter STE60x60 - TZO71 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 71mm
T201/0.19L
Bezeichnung:
T201/0.19L
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 1/1,8", variable Blende, W/NIR
Bestellnummer:
2-05-333
Dieses Produkt wird abgelöst!
EAN:
4251692620465
Aktueller Hinweis:
Abkündigung zum 30.06.2023.
Bitte prüfen Sie die Verwendung von: TO66/9.0-210-V-BW (2-05-683)
sowie TO60/11.5-287-V-WN-LD (2-05-394)
Downloads:
Übersicht Produktserie
Gebrauchsanweisung
STP-File download
Eigenschaften
  • telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
  • verzeichnungsarm, geringer Telezentriefehler
  • farboptimiert und lichtstark
  • verstellbare Blende, arretierbar
  • robuste Industrie-Ausführung
Technische Daten
Abbildungsmaßstab0,192
Spektralbereich380 nm - 900 nm
Arbeitsabstand284,0 mm
Kameraabstand (Objekt-Kameraanschluss)531,9 mm
Objektfelddiagonale (max)46,8 mm
Sensorformat (max)1/1,8"
Bildfelddiagonale (max)9 mm
Geeignet für Kameraauflösung3,2 MPixel
Empfohlene Pixelgröße3,45 µm
Blendeverstellbar
ObjektivanschlussC-Mount
Filtergewinde, objektseitigM67 x 0,75 (Tiefe 3,5 mm)
Gewicht1040 g
Nutzbares Objektfeld mit:
• 1/1,8"-Sensor (7,1 x 5,4 mm²)37 mm x 28,1 mm
• 1/2"-Sensor (6,4 x 4,8 mm²)33,3 mm x 25 mm
• 1/3"-Sensor (4,8 x 3,6 mm²)25 mm x 18,8 mm
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen
Maßzeichnung in mm
Maßzeichnung in mm
Kombinierbar mit
Bestellnummer Bezeichnung Beschreibung
TZB60-UDC-a Serie
1-10-946 TZB60-B470/UDC/-a telezentrische Beleuchtung, blau, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-947 TZB60-W5K7/UDC/-a telezentrische Beleuchtung, weiß, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-948 TZB60-IR880/UDC/-a telezentrische Beleuchtung, IR850, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-945 TZB60-R625/UDC/-a telezentrische Beleuchtung, rot, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-949 TZB60-G525/UDC/-a telezentrische Beleuchtung, grün, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
TZB60-Serie
1-10-174 TZB60-B470-24V telezentrische Beleuchtung, blau, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-176 TZB60-W5K7-24V telezentrische Beleuchtung, weiß, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-178 TZB60-IR880-24V telezentrische Beleuchtung, IR880, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-170 TZB60-R625-24V telezentrische Beleuchtung, rot, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-172 TZB60-G525-24V telezentrische Beleuchtung, grün, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
Strahlteiler STE60x60
1-20-050 STE60x60-VIS Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm
1-20-021 Adapter STE60x60 - TZO71 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 71mm
Zubehör
Bestellnummer Bezeichnung Beschreibung
Objektivhalter
2-90-125 Objektivhalter d32-30 Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm, mit 30 mm Verl.
Zwischenringe
2-90-415 Zwischenring 0,5 mm 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD)
2-90-416 Zwischenring 1,0 mm 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD)
Objektivadapter C-Mount
2-90-414 CS-/C-Mount Adapter 5,0 mm zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm
Neutraldichtefilter
2-91-175 ND-Filter 3,0 M67x0,75 Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M67x0,75
2-91-165 ND-Filter 1,2 M67x0,75 Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M67x0,75
2-91-155 ND-Filter 0,6 M67x0,75 Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M67x0,75
Tageslichtsperrfilter
2-91-131 IR-Filter M20,5x0,5 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5
2-91-135 IR-Filter M67x0,75 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M67x0,75
Polarisationsfilter
2-91-145 Pol-Filter M67x0,75 Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M67x0,75
Farbfilter Blau
2-91-291 Farbfilter Blau M67x0,75 Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M67x0,75
UV-Sperrfilter
2-91-125 UV-Sperrfilter M67x0,75 Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M67x0,75
Farbfilter Rot
2-91-259 Farbfilter Rot M20,5x0,5 Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5
2-91-263 Farbfilter Rot M67x0,75 Langpassfilter ab 630 nm, rot, Filtergewinde M67x0,75
Farbfilter Grün
2-91-304 Farbfilter Grün M67x0,75 Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M67x0,75
Farbfilter Gelb
2-91-278 Farbfilter Gelb M67x0,75 Langpassfilter ab 530 nm, gelb, Filtergewinde M67x0,75
Umlenkspiegel 90°-Serie
2-25-124 Umlenkspiegel 90-71 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 71 mm
Adapter zur Befestigung von Beleuchtungen an Objektiven
1-29-677 Adapterring d41 - M67x0,75 für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M67x0,75
1-29-773 Adapterring d73 - M67x0,75 für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M67x0,75
1-29-871 Adapterring d104 - M67x0,75 für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M67x0,75
Strahlteiler STE60x60
1-20-021 Adapter STE60x60 - TZO71 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 71mm
T201/0.13L
Bezeichnung:
T201/0.13L
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 1/3", variable Blende, W/NIR
Bestellnummer:
2-05-332
Dieses Produkt wird abgelöst!
EAN:
4251692620458
Aktueller Hinweis:
Abkündigung zum 30.06.2023.
Bitte prüfen Sie die Verwendung von: TO66/9.0-210-V-BW (2-05-683)
sowie TO60/8.0-280-V-WN-LD (2-05-393)
Downloads:
Übersicht Produktserie
Gebrauchsanweisung
STP-File download
Eigenschaften
  • telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
  • verzeichnungsarm, geringer Telezentriefehler
  • farboptimiert und lichtstark
  • verstellbare Blende, arretierbar
  • robuste Industrie-Ausführung
Technische Daten
Abbildungsmaßstab0,136
Spektralbereich380 nm - 900 nm
Arbeitsabstand273,0 mm
Kameraabstand (Objekt-Kameraanschluss)512,3 mm
Objektfelddiagonale (max)44,1 mm
Sensorformat (max)1/3"
Bildfelddiagonale (max)6 mm
Geeignet für Kameraauflösung10,2 MPixel
Empfohlene Pixelgröße1,3 µm
Blendeverstellbar
ObjektivanschlussC-Mount
Filtergewinde, objektseitigM67 x 0,75 (Tiefe 3,5 mm)
Gewicht1040 g
Nutzbares Objektfeld mit:
• 1/3"-Sensor (4,8 x 3,6 mm²)35,3 mm x 26,5 mm
• 1/4"-Sensor (3,4 x 2,2 mm²)25 mm x 16,2 mm
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen
Maßzeichnung in mm
Maßzeichnung in mm
Kombinierbar mit
Bestellnummer Bezeichnung Beschreibung
TZB60-UDC-a Serie
1-10-946 TZB60-B470/UDC/-a telezentrische Beleuchtung, blau, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-947 TZB60-W5K7/UDC/-a telezentrische Beleuchtung, weiß, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-948 TZB60-IR880/UDC/-a telezentrische Beleuchtung, IR850, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-945 TZB60-R625/UDC/-a telezentrische Beleuchtung, rot, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-949 TZB60-G525/UDC/-a telezentrische Beleuchtung, grün, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
TZB60-Serie
1-10-174 TZB60-B470-24V telezentrische Beleuchtung, blau, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-176 TZB60-W5K7-24V telezentrische Beleuchtung, weiß, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-178 TZB60-IR880-24V telezentrische Beleuchtung, IR880, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-170 TZB60-R625-24V telezentrische Beleuchtung, rot, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-172 TZB60-G525-24V telezentrische Beleuchtung, grün, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
Strahlteiler STE60x60
1-20-050 STE60x60-VIS Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm
1-20-021 Adapter STE60x60 - TZO71 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 71mm
Zubehör
Bestellnummer Bezeichnung Beschreibung
Objektivhalter
2-90-125 Objektivhalter d32-30 Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm, mit 30 mm Verl.
Zwischenringe
2-90-415 Zwischenring 0,5 mm 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD)
2-90-416 Zwischenring 1,0 mm 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD)
Objektivadapter C-Mount
2-90-414 CS-/C-Mount Adapter 5,0 mm zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm
Neutraldichtefilter
2-91-175 ND-Filter 3,0 M67x0,75 Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M67x0,75
2-91-165 ND-Filter 1,2 M67x0,75 Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M67x0,75
2-91-155 ND-Filter 0,6 M67x0,75 Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M67x0,75
Tageslichtsperrfilter
2-91-131 IR-Filter M20,5x0,5 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5
2-91-135 IR-Filter M67x0,75 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M67x0,75
Polarisationsfilter
2-91-145 Pol-Filter M67x0,75 Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M67x0,75
Farbfilter Blau
2-91-291 Farbfilter Blau M67x0,75 Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M67x0,75
UV-Sperrfilter
2-91-125 UV-Sperrfilter M67x0,75 Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M67x0,75
Farbfilter Rot
2-91-259 Farbfilter Rot M20,5x0,5 Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5
2-91-263 Farbfilter Rot M67x0,75 Langpassfilter ab 630 nm, rot, Filtergewinde M67x0,75
Farbfilter Grün
2-91-304 Farbfilter Grün M67x0,75 Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M67x0,75
Farbfilter Gelb
2-91-278 Farbfilter Gelb M67x0,75 Langpassfilter ab 530 nm, gelb, Filtergewinde M67x0,75
Umlenkspiegel 90°-Serie
2-25-124 Umlenkspiegel 90-71 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 71 mm
Adapter zur Befestigung von Beleuchtungen an Objektiven
1-29-677 Adapterring d41 - M67x0,75 für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M67x0,75
1-29-773 Adapterring d73 - M67x0,75 für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M67x0,75
1-29-871 Adapterring d104 - M67x0,75 für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M67x0,75
Strahlteiler STE60x60
1-20-021 Adapter STE60x60 - TZO71 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 71mm
T201/0.42
Bezeichnung:
T201/0.42
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 1,2", variable Blende, W/NIR
Bestellnummer:
2-05-345
Dieses Produkt wird abgelöst!
EAN:
4251692620533
Aktueller Hinweis:
Abkündigung zum 30.06.2023.
Bitte prüfen Sie die Verwendung von: TO66/21.3-130-V-BW (2-05-686)
Downloads:
Übersicht Produktserie
Gebrauchsanweisung
STP-File download
Eigenschaften
  • telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
  • verzeichnungsarm, geringer Telezentriefehler
  • farboptimiert und lichtstark
  • verstellbare Blende, arretierbar
  • robuste Industrie-Ausführung
Technische Daten
Abbildungsmaßstab0,418
Spektralbereich380 nm - 900 nm
Arbeitsabstand210,0 mm
Kameraabstand (Objekt-Kameraanschluss)501,8 mm
Objektfelddiagonale (max)51,1 mm
Sensorformat (max)1,2"
Bildfelddiagonale (max)21,5 mm
Geeignet für Kameraauflösung23,4 MPixel
Empfohlene Pixelgröße3,1 µm
Blendeverstellbar
ObjektivanschlussC-Mount
Filtergewinde, objektseitigM67 x 0,75 (Tiefe 6,5 mm)
Gewicht1150 g
Nutzbares Objektfeld mit:
• Sensor Typ 4/3 (17,3 x 13,0 mm²)41,4 mm x 31,1 mm
• 1"-Sensor (12,8 x 9,6 mm²)30,6 mm x 23 mm
• 2/3"-Sensor (8,8 x 6,6 mm²)21,1 mm x 15,8 mm
Zeichnungen
Maßzeichnung in mm
Maßzeichnung in mm
Kombinierbar mit
Bestellnummer Bezeichnung Beschreibung
TZB60-UDC-a Serie
1-10-946 TZB60-B470/UDC/-a telezentrische Beleuchtung, blau, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-947 TZB60-W5K7/UDC/-a telezentrische Beleuchtung, weiß, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-948 TZB60-IR880/UDC/-a telezentrische Beleuchtung, IR850, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-945 TZB60-R625/UDC/-a telezentrische Beleuchtung, rot, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-949 TZB60-G525/UDC/-a telezentrische Beleuchtung, grün, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
TZB60-Serie
1-10-174 TZB60-B470-24V telezentrische Beleuchtung, blau, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-176 TZB60-W5K7-24V telezentrische Beleuchtung, weiß, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-178 TZB60-IR880-24V telezentrische Beleuchtung, IR880, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-170 TZB60-R625-24V telezentrische Beleuchtung, rot, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-172 TZB60-G525-24V telezentrische Beleuchtung, grün, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
Strahlteiler STE60x60
1-20-050 STE60x60-VIS Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm
1-20-021 Adapter STE60x60 - TZO71 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 71mm
Zubehör
Bestellnummer Bezeichnung Beschreibung
Objektivhalter
2-90-125 Objektivhalter d32-30 Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm, mit 30 mm Verl.
Zwischenringe
2-90-415 Zwischenring 0,5 mm 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD)
2-90-416 Zwischenring 1,0 mm 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD)
Objektivadapter C-Mount
2-90-414 CS-/C-Mount Adapter 5,0 mm zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm
Neutraldichtefilter
2-91-175 ND-Filter 3,0 M67x0,75 Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M67x0,75
2-91-165 ND-Filter 1,2 M67x0,75 Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M67x0,75
2-91-155 ND-Filter 0,6 M67x0,75 Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M67x0,75
Tageslichtsperrfilter
2-91-131 IR-Filter M20,5x0,5 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5
2-91-135 IR-Filter M67x0,75 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M67x0,75
Polarisationsfilter
2-91-145 Pol-Filter M67x0,75 Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M67x0,75
Farbfilter Blau
2-91-291 Farbfilter Blau M67x0,75 Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M67x0,75
UV-Sperrfilter
2-91-125 UV-Sperrfilter M67x0,75 Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M67x0,75
Farbfilter Rot
2-91-259 Farbfilter Rot M20,5x0,5 Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5
2-91-263 Farbfilter Rot M67x0,75 Langpassfilter ab 630 nm, rot, Filtergewinde M67x0,75
Farbfilter Grün
2-91-304 Farbfilter Grün M67x0,75 Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M67x0,75
Farbfilter Gelb
2-91-278 Farbfilter Gelb M67x0,75 Langpassfilter ab 530 nm, gelb, Filtergewinde M67x0,75
Umlenkspiegel 90°-Serie
2-25-124 Umlenkspiegel 90-71 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 71 mm
Adapter zur Befestigung von Beleuchtungen an Objektiven
1-29-677 Adapterring d41 - M67x0,75 für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M67x0,75
1-29-773 Adapterring d73 - M67x0,75 für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M67x0,75
1-29-871 Adapterring d104 - M67x0,75 für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M67x0,75
Strahlteiler STE60x60
1-20-021 Adapter STE60x60 - TZO71 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 71mm
T201/0.15
Bezeichnung:
T201/0.15
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 1/1,8", variable Blende, W/NIR
Bestellnummer:
2-05-338
Dieses Produkt wird abgelöst!
EAN:
4251692620519
Aktueller Hinweis:
Abkündigung zum 30.06.2023.
Bitte prüfen Sie die Verwendung von: TO66/9.0-210-V-BW (2-05-683)
Downloads:
Übersicht Produktserie
Gebrauchsanweisung
STP-File download
Eigenschaften
  • telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
  • verzeichnungsarm, geringer Telezentriefehler
  • farboptimiert und lichtstark
  • verstellbare Blende, arretierbar
  • robuste Industrie-Ausführung
Technische Daten
Abbildungsmaßstab0,149
Spektralbereich380 nm - 900 nm
Arbeitsabstand136,0 mm
Kameraabstand (Objekt-Kameraanschluss)378 mm
Objektfelddiagonale (max)60,4 mm
Sensorformat (max)1/1,8"
Bildfelddiagonale (max)9 mm
Geeignet für Kameraauflösung22,7 MPixel
Empfohlene Pixelgröße1,3 µm
Blendeverstellbar
ObjektivanschlussC-Mount
Filtergewinde, objektseitigM67 x 0,75 (Tiefe 6,5 mm)
Gewicht1040 g
Nutzbares Objektfeld mit:
• 1/1,8"-Sensor (7,1 x 5,4 mm²)47,7 mm x 36,2 mm
• 1/2"-Sensor (6,4 x 4,8 mm²)43 mm x 32,2 mm
• 1/3"-Sensor (4,8 x 3,6 mm²)32,2 mm x 24,2 mm
Zeichnungen
Maßzeichnung in mm
Maßzeichnung in mm
Kombinierbar mit
Bestellnummer Bezeichnung Beschreibung
TZB60-UDC-a Serie
1-10-946 TZB60-B470/UDC/-a telezentrische Beleuchtung, blau, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-947 TZB60-W5K7/UDC/-a telezentrische Beleuchtung, weiß, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-948 TZB60-IR880/UDC/-a telezentrische Beleuchtung, IR850, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-945 TZB60-R625/UDC/-a telezentrische Beleuchtung, rot, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-949 TZB60-G525/UDC/-a telezentrische Beleuchtung, grün, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
TZB60-Serie
1-10-174 TZB60-B470-24V telezentrische Beleuchtung, blau, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-176 TZB60-W5K7-24V telezentrische Beleuchtung, weiß, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-178 TZB60-IR880-24V telezentrische Beleuchtung, IR880, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-170 TZB60-R625-24V telezentrische Beleuchtung, rot, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-172 TZB60-G525-24V telezentrische Beleuchtung, grün, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
Strahlteiler STE60x60
1-20-050 STE60x60-VIS Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm
1-20-021 Adapter STE60x60 - TZO71 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 71mm
Zubehör
Bestellnummer Bezeichnung Beschreibung
Objektivhalter
2-90-125 Objektivhalter d32-30 Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm, mit 30 mm Verl.
Zwischenringe
2-90-415 Zwischenring 0,5 mm 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD)
2-90-416 Zwischenring 1,0 mm 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD)
Objektivadapter C-Mount
2-90-414 CS-/C-Mount Adapter 5,0 mm zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm
Neutraldichtefilter
2-91-175 ND-Filter 3,0 M67x0,75 Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M67x0,75
2-91-165 ND-Filter 1,2 M67x0,75 Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M67x0,75
2-91-155 ND-Filter 0,6 M67x0,75 Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M67x0,75
Tageslichtsperrfilter
2-91-131 IR-Filter M20,5x0,5 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5
2-91-135 IR-Filter M67x0,75 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M67x0,75
Polarisationsfilter
2-91-145 Pol-Filter M67x0,75 Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M67x0,75
Farbfilter Blau
2-91-291 Farbfilter Blau M67x0,75 Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M67x0,75
UV-Sperrfilter
2-91-125 UV-Sperrfilter M67x0,75 Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M67x0,75
Farbfilter Rot
2-91-259 Farbfilter Rot M20,5x0,5 Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5
2-91-263 Farbfilter Rot M67x0,75 Langpassfilter ab 630 nm, rot, Filtergewinde M67x0,75
Farbfilter Grün
2-91-304 Farbfilter Grün M67x0,75 Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M67x0,75
Farbfilter Gelb
2-91-278 Farbfilter Gelb M67x0,75 Langpassfilter ab 530 nm, gelb, Filtergewinde M67x0,75
Umlenkspiegel 90°-Serie
2-25-124 Umlenkspiegel 90-71 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 71 mm
Adapter zur Befestigung von Beleuchtungen an Objektiven
1-29-677 Adapterring d41 - M67x0,75 für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M67x0,75
1-29-773 Adapterring d73 - M67x0,75 für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M67x0,75
1-29-871 Adapterring d104 - M67x0,75 für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M67x0,75
Strahlteiler STE60x60
1-20-021 Adapter STE60x60 - TZO71 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 71mm
T201/0.30
Bezeichnung:
T201/0.30
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 1", variable Blende, W/NIR
Bestellnummer:
2-05-336
Dieses Produkt wird abgelöst!
EAN:
4251692620496
Aktueller Hinweis:
Abkündigung zum 31.12.2022.
Bitte prüfen Sie die Verwendung von: TO66/16.0-160-V-BW (2-05-685)
Downloads:
Übersicht Produktserie
Gebrauchsanweisung
STP-File download
Eigenschaften
  • telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
  • verzeichnungsarm, geringer Telezentriefehler
  • farboptimiert und lichtstark
  • verstellbare Blende, arretierbar
  • robuste Industrie-Ausführung
Technische Daten
Abbildungsmaßstab0,309
Spektralbereich380 nm - 900 nm
Arbeitsabstand157,0 mm
Objektfelddiagonale (max)51,7 mm
Sensorformat (max)1"
Geeignet für Kameraauflösung5 MPixel
BlendeVariable Blende
ObjektivanschlussC-Mount
Filtergewinde, objektseitigM67 x 0,75 (Tiefe 6,5 mm)
Gewicht1.110 g
Nutzbares Objektfeld mit:
• 1"-Sensor (12,8 x 9,6 mm²)41,4 mm x 31,0 mm
• 2/3"-Sensor (8,8 x 6,6 mm²)28,4 mm x 21,3 mm
• 1/1,8"-Sensor (7,1 x 5,4 mm²)23,3 mm x 17,4 mm
• 1/2"-Sensor (6,4 x 4,8 mm²)20,7 mm x 15,5 mm
• 1/3"-Sensor (4,8 x 3,6 mm²)15,5 mm x 11,6 mm
• 1/4"-Sensor (3,4 x 2,2 mm²)11,0 mm x 7,1 mm
Zeichnungen
Maßzeichnung in mm
Maßzeichnung in mm
Kombinierbar mit
Bestellnummer Bezeichnung Beschreibung
TZB60-UDC-a Serie
1-10-946 TZB60-B470/UDC/-a telezentrische Beleuchtung, blau, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-947 TZB60-W5K7/UDC/-a telezentrische Beleuchtung, weiß, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-948 TZB60-IR880/UDC/-a telezentrische Beleuchtung, IR850, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-945 TZB60-R625/UDC/-a telezentrische Beleuchtung, rot, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-949 TZB60-G525/UDC/-a telezentrische Beleuchtung, grün, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
TZB60-Serie
1-10-174 TZB60-B470-24V telezentrische Beleuchtung, blau, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-176 TZB60-W5K7-24V telezentrische Beleuchtung, weiß, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-178 TZB60-IR880-24V telezentrische Beleuchtung, IR880, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-170 TZB60-R625-24V telezentrische Beleuchtung, rot, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-172 TZB60-G525-24V telezentrische Beleuchtung, grün, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
Strahlteiler STE60x60
1-20-050 STE60x60-VIS Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm
1-20-021 Adapter STE60x60 - TZO71 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 71mm
Zubehör
Bestellnummer Bezeichnung Beschreibung
Objektivhalter
2-90-125 Objektivhalter d32-30 Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm, mit 30 mm Verl.
Zwischenringe
2-90-415 Zwischenring 0,5 mm 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD)
2-90-416 Zwischenring 1,0 mm 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD)
Objektivadapter C-Mount
2-90-414 CS-/C-Mount Adapter 5,0 mm zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm
Neutraldichtefilter
2-91-175 ND-Filter 3,0 M67x0,75 Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M67x0,75
2-91-165 ND-Filter 1,2 M67x0,75 Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M67x0,75
2-91-155 ND-Filter 0,6 M67x0,75 Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M67x0,75
Tageslichtsperrfilter
2-91-131 IR-Filter M20,5x0,5 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5
2-91-135 IR-Filter M67x0,75 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M67x0,75
Polarisationsfilter
2-91-145 Pol-Filter M67x0,75 Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M67x0,75
Farbfilter Blau
2-91-291 Farbfilter Blau M67x0,75 Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M67x0,75
UV-Sperrfilter
2-91-125 UV-Sperrfilter M67x0,75 Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M67x0,75
Farbfilter Rot
2-91-259 Farbfilter Rot M20,5x0,5 Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5
2-91-263 Farbfilter Rot M67x0,75 Langpassfilter ab 630 nm, rot, Filtergewinde M67x0,75
Farbfilter Grün
2-91-304 Farbfilter Grün M67x0,75 Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M67x0,75
Farbfilter Gelb
2-91-278 Farbfilter Gelb M67x0,75 Langpassfilter ab 530 nm, gelb, Filtergewinde M67x0,75
Umlenkspiegel 90°-Serie
2-25-124 Umlenkspiegel 90-71 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 71 mm
Adapter zur Befestigung von Beleuchtungen an Objektiven
1-29-677 Adapterring d41 - M67x0,75 für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M67x0,75
1-29-773 Adapterring d73 - M67x0,75 für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M67x0,75
1-29-871 Adapterring d104 - M67x0,75 für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M67x0,75
Strahlteiler STE60x60
1-20-021 Adapter STE60x60 - TZO71 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 71mm
T201/0.28L
Bezeichnung:
T201/0.28L
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 2/3", variable Blende, W/NIR
Bestellnummer:
2-05-335
Dieses Produkt wird abgelöst!
EAN:
4251692620489
Aktueller Hinweis:
Abkündigung zum 30.06.2023.
Bitte prüfen Sie die Verwendung von: TO66/11.0-200-V-BW (2-05-684)
Downloads:
Übersicht Produktserie
Gebrauchsanweisung
STP-File download
Eigenschaften
  • telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
  • verzeichnungsarm, geringer Telezentriefehler
  • farboptimiert und lichtstark
  • verstellbare Blende, arretierbar
  • robuste Industrie-Ausführung
Technische Daten
Abbildungsmaßstab0,285
Spektralbereich380 nm - 900 nm
Arbeitsabstand278,0 mm
Kameraabstand (Objekt-Kameraanschluss)547,4 mm
Objektfelddiagonale (max)38,5 mm
Sensorformat (max)2/3"
Bildfelddiagonale (max)11 mm
Geeignet für Kameraauflösung13,2 MPixel
Empfohlene Pixelgröße2,1 µm
Blendeverstellbar
ObjektivanschlussC-Mount
Filtergewinde, objektseitigM67 x 0,75 (Tiefe 6,5 mm)
Gewicht1110 g
Nutzbares Objektfeld mit:
• 2/3"-Sensor (8,8 x 6,6 mm²)30,9 mm x 23,2 mm
• 1/1,8"-Sensor (7,1 x 5,4 mm²)24,9 mm x 18,9 mm
• 1/2"-Sensor (6,4 x 4,8 mm²)22,5 mm x 16,8 mm
• 1/3"-Sensor (4,8 x 3,6 mm²)16,8 mm x 12,6 mm
Zeichnungen
Maßzeichnung in mm
Maßzeichnung in mm
Kombinierbar mit
Bestellnummer Bezeichnung Beschreibung
TZB60-UDC-a Serie
1-10-946 TZB60-B470/UDC/-a telezentrische Beleuchtung, blau, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-947 TZB60-W5K7/UDC/-a telezentrische Beleuchtung, weiß, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-948 TZB60-IR880/UDC/-a telezentrische Beleuchtung, IR850, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-945 TZB60-R625/UDC/-a telezentrische Beleuchtung, rot, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
1-10-949 TZB60-G525/UDC/-a telezentrische Beleuchtung, grün, LF-Durchm.: 60 mm, blitzbar per Blitzcontroller
TZB60-Serie
1-10-174 TZB60-B470-24V telezentrische Beleuchtung, blau, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-176 TZB60-W5K7-24V telezentrische Beleuchtung, weiß, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-178 TZB60-IR880-24V telezentrische Beleuchtung, IR880, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-170 TZB60-R625-24V telezentrische Beleuchtung, rot, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
1-10-172 TZB60-G525-24V telezentrische Beleuchtung, grün, LF-Durchm.: 60 mm, statisch, Kabel offenes-Ende
Strahlteiler STE60x60
1-20-050 STE60x60-VIS Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm
1-20-021 Adapter STE60x60 - TZO71 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 71mm
Zubehör
Bestellnummer Bezeichnung Beschreibung
Objektivhalter
2-90-125 Objektivhalter d32-30 Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm, mit 30 mm Verl.
Zwischenringe
2-90-415 Zwischenring 0,5 mm 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD)
2-90-416 Zwischenring 1,0 mm 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD)
Objektivadapter C-Mount
2-90-414 CS-/C-Mount Adapter 5,0 mm zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm
Neutraldichtefilter
2-91-175 ND-Filter 3,0 M67x0,75 Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M67x0,75
2-91-165 ND-Filter 1,2 M67x0,75 Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M67x0,75
2-91-155 ND-Filter 0,6 M67x0,75 Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M67x0,75
Tageslichtsperrfilter
2-91-131 IR-Filter M20,5x0,5 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5
2-91-135 IR-Filter M67x0,75 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M67x0,75
Polarisationsfilter
2-91-145 Pol-Filter M67x0,75 Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M67x0,75
Farbfilter Blau
2-91-291 Farbfilter Blau M67x0,75 Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M67x0,75
UV-Sperrfilter
2-91-125 UV-Sperrfilter M67x0,75 Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M67x0,75
Farbfilter Rot
2-91-259 Farbfilter Rot M20,5x0,5 Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5
2-91-263 Farbfilter Rot M67x0,75 Langpassfilter ab 630 nm, rot, Filtergewinde M67x0,75
Farbfilter Grün
2-91-304 Farbfilter Grün M67x0,75 Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M67x0,75
Farbfilter Gelb
2-91-278 Farbfilter Gelb M67x0,75 Langpassfilter ab 530 nm, gelb, Filtergewinde M67x0,75
Umlenkspiegel 90°-Serie
2-25-124 Umlenkspiegel 90-71 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 71 mm
Adapter zur Befestigung von Beleuchtungen an Objektiven
1-29-677 Adapterring d41 - M67x0,75 für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M67x0,75
1-29-773 Adapterring d73 - M67x0,75 für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M67x0,75
1-29-871 Adapterring d104 - M67x0,75 für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M67x0,75
Strahlteiler STE60x60
1-20-021 Adapter STE60x60 - TZO71 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 71mm
T240/0.08a
Bezeichnung:
T240/0.08a
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 1/3", variable Blende, W/NIR
Bestellnummer:
2-05-224
Dieses Produkt wird abgelöst!
EAN:
4251692620014
Aktueller Hinweis:
Abkündigung zum 30.06.2023.
Bitte prüfen Sie die Verwendung von: TO88/6.0-290-V-BW (2-05-810)
Downloads:
Übersicht Produktserie
Gebrauchsanweisung
STP-File download
Eigenschaften
  • telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
  • geringer Telezentriefehler
  • farboptimiert und lichtstark
  • verstellbare Blende, arretierbar
  • robuste Industrie-Ausführung
Technische Daten
Abbildungsmaßstab0,089
Spektralbereich380 nm - 900 nm
Arbeitsabstand190,0 mm
Kameraabstand (Objekt-Kameraanschluss)447 mm
Objektfelddiagonale (max)67,4 mm
Sensorformat (max)1/3"
Bildfelddiagonale (max)6 mm
Geeignet für Kameraauflösung5 MPixel
Empfohlene Pixelgröße1,85 µm
Blendeverstellbar
Gewicht1649 g
Nutzbares Objektfeld mit:
• 1/3"-Sensor (4,8 x 3,6 mm²)53,9 mm x 40,4 mm
• 1/4"-Sensor (3,4 x 2,2 mm²)38,2 mm x 24,7 mm
Zeichnungen
Maßzeichnung in mm
Maßzeichnung in mm
Kombinierbar mit
Bestellnummer Bezeichnung Beschreibung
TZB95-UDC-a Serie
1-10-951 TZB95-B470/UDC/-a telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller
1-10-952 TZB95-W5K7/UDC/-a telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller
1-10-953 TZB95-IR880/UDC/-a telezentrische Beleuchtung, IR850, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller
1-10-950 TZB95-R625/UDC/-a telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller
1-10-954 TZB95-G525/UDC/-a telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller
TZB95-Serie
1-10-383 TZB95-B470-24V telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende
1-10-382 TZB95-W5K7-24V telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende
1-10-381 TZB95-IR880-24V telezentrische Beleuchtung, IR880, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende
1-10-380 TZB95-R625-24V telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende
1-10-384 TZB95-G525-24V telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende
Strahlteiler STE60x60
1-20-050 STE60x60-VIS Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm
1-20-023 Adapter STE60x60 - TZO106 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 106mm
Zubehör
Bestellnummer Bezeichnung Beschreibung
Objektivhalter
2-90-129 Objektivhalter d32-60 Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm, mit 60 mm Verl.
Zwischenringe
2-90-415 Zwischenring 0,5 mm 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD)
2-90-416 Zwischenring 1,0 mm 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD)
Objektivadapter C-Mount
2-90-414 CS-/C-Mount Adapter 5,0 mm zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm
Tageslichtsperrfilter
2-91-136 IR-Filter M100x1 Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M100x1
Farbfilter Blau
2-91-292 Farbfilter Blau M100x1 Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M100x1
UV-Sperrfilter
2-91-209 UV-Sperrfilter M100x1 Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M100x1
Farbfilter Rot
2-91-264 Farbfilter Rot M100x1 Langpassfilter ab 630 nm, rot, Filtergewinde M100x1
Farbfilter Grün
2-91-305 Farbfilter Grün M100x1 Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M100x1
Adapter zur Befestigung von Beleuchtungen an Objektiven
1-29-774 Adapterring d73 - M100x1 für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M100x1
1-29-872 Adapterring d104 - M100x1 für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M100x1
Strahlteiler STE60x60
1-20-023 Adapter STE60x60 - TZO106 Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 106mm
Weitere Produkte laden..

Wie können wir Sie unterstützen?

+49 3681 7974-0

E-Mail

Kontaktformular
