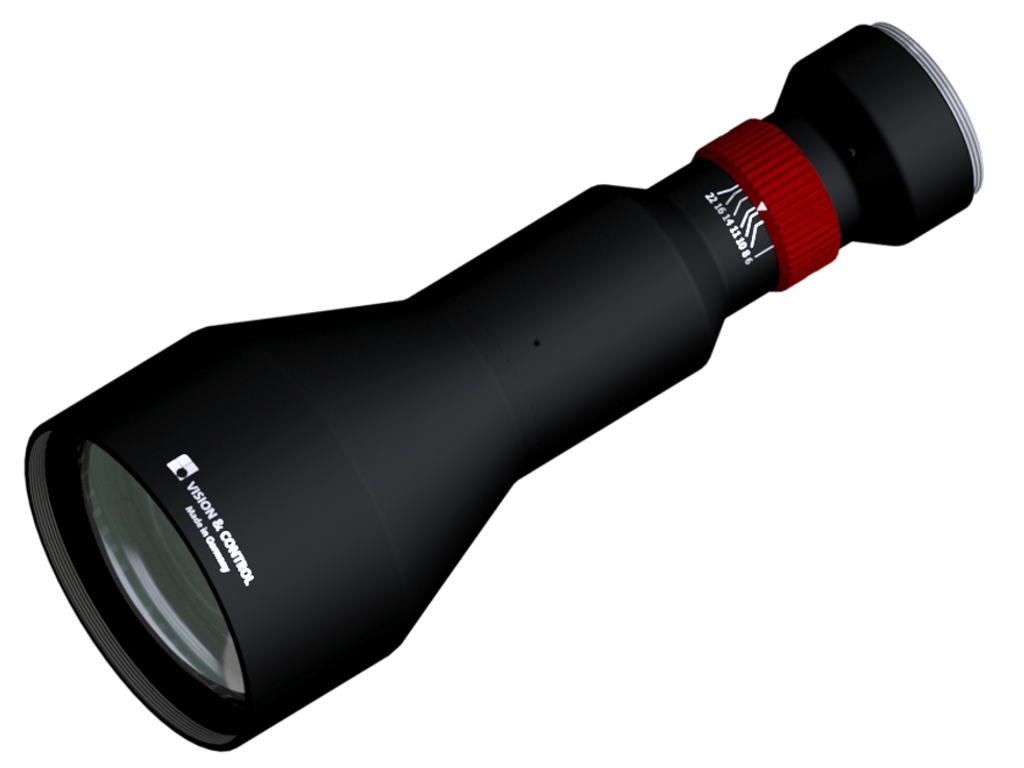

vicotar® Telezentrisches Objektiv - TO66/28.5-120-V-BW
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Farbkorrektur erweitert bis tief in den blauen Spektralbereich
- sehr gut geeignet für blaue LEDs inklusive „Deep Blue“-LEDs
- dadurch besonders geeignet für weiße LEDs, da diese einen starken Blaulicht-Anteil besitzen
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- verstellbare Blende mit Kennzeichnung der Blendenzahlen, arretierbar
- robuste Industrie-Ausführung
- mit Objektivadapter (5-00-012) ist auch der Objektivanschluss M40x0,75 möglich
- ohne Einschränkung der optischen Eigenschaften (back focal distance = 17,526 mm)
- ohne Einschränkung der optischen Eigenschaften (back focal distance = 17,526 mm)
Technische Daten
| Abbildungsmaßstab | 0,431 |
| Spektralbereich | 380 nm - 900 nm |
| Arbeitsabstand | 120 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 324,7 mm |
| Objektfelddiagonale (max.) | 66 mm |
| Sensorformat (opt.) | Typ DX |
| Bildfelddiagonale (max.) | 28,5 mm |
| Geeignet für Kameraauflösung | 104,6 MPixel |
| Empfohlene Pixelgröße | 1,88 µm |
| Blende | verstellbar (F10 - F22) |
| Objektivanschluss | M42x1 (Auflagemaß 45,46 mm) |
| Filtergewinde, objektseitig | M77 x 0,75 |
| Gewicht | 674 g |
| Nutzbares Objektfeld mit: | |
| • Sensor Typ DX (23,7 x 15,6 mm²) | 55 mm x 36,2 mm |
| • Sensor Typ 4/3 (17,3 x 13,0 mm²) | 40,1 mm x 30,2 mm |
| • 1"-Sensor (12,8 x 9,6 mm²) | 29,7 mm x 22,3 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| TZB95-UDC-a Serie | ||
| 1-10-951 | TZB95-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-952 | TZB95-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-953 | TZB95-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-950 | TZB95-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-954 | TZB95-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| TZB95-Serie | ||
| 1-10-383 | TZB95-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-382 | TZB95-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-381 | TZB95-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-380 | TZB95-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-384 | TZB95-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| R-CLR-100-SL-Serie | ||
| 1-33-012 | R-CLR-100x73-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, smart light-Technologie |
| RK3652-24V-Serie | ||
| 1-29-702 | RK3652-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 73/100 mm, controlled, Poti: 0-10V, |
| R-CLR-132-SL-Serie | ||
| 1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
| RK5268-24V-Serie | ||
| 1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör für Telezentrische Objektive - TO66/28.5-120-V-BW
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Justierhilfen | ||
| 5-10-112 | Justierhilfe 10 | zur einfachen Justage auf 10 mm Tiefenschärfe, für Abbildungsmaßstab 0,5 - 0,2 |
| Objektivhalter | ||
| 2-91-331 | Montagewinkel | Halterung für telezentrische Objektive und Beleuchtungen mit Gewindebohrung M5 |
| 2-91-332 | Montagewinkel LL | Halterung für telezentrische Objektive und Beleuchtungen mit Langloch für M4-M6 |
| 2-90-139 | Objektivhalter d45 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm |
| 2-91-330 | Objektivhalter d45 breit | Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm, Breite = 32 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| 2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
| 2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
| Gewindeadapter M42 | ||
| 5-00-014 | Gewindeadapter M42x1-M42x1-L29 | Adapter zur Befestigung von Objektiven mit M42x1-Anschluss an Kameras mit M42x1 BFL 16 mm |
| 5-00-013 | Gewindeadapter M42x1-M42x1-L33 | Adapter zur Befestigung von Objektiven mit M42x1-Anschluss an Kameras mit M42x1 BFL 12 mm |
| 5-00-012 | Gewindeadapter M42x1-M40x0,75 | Adapter zur Befestigung von Objektiven mit M42x1-Anschluss an Kameras mit M40x0,75 |
| 5-00-010 | Gewindeadapter M42-C-Mount | Adapter zur Befestigung von Objektiven mit M42-Anschluss an Kameras mit C-Mount |
| Tageslichtsperrfilter | ||
| 2-91-314 | IR-Filter M77x0,75 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M77x0,75 |
| Polarisationsfilter | ||
| 2-91-315 | Pol-Filter M77x0,75 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M77x0,75 |
| Farbfilter Blau | ||
| 2-91-293 | Farbfilter Blau M77x0,75 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M77x0,75 |
| UV-Sperrfilter | ||
| 2-91-316 | UV-Sperrfilter M77x0,75 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M77x0,75 |
| Farbfilter Rot | ||
| 2-91-313 | Farbfilter Rot M77x0,75 | Langpassfilter ab 630 nm, rot, Filtergewinde M77x0,75 |
| Farbfilter Grün | ||
| 2-91-306 | Farbfilter Grün M77x0,75 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M77x0,75 |
| Farbfilter Gelb | ||
| 2-91-279 | Farbfilter Gelb M77x0,75 | Langpassfilter ab 530 nm, gelb, Filtergewinde M77x0,75 |
| Umlenkspiegel 90°-Serie | ||
| 2-25-129 | Umlenkspiegel 90-80 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 80 mm |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-778 | Adapterring d73 - M77x0,75 | für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M77x0,75 |
| 1-29-875 | Adapterring d104 - M77x0,75 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M77x0,75 |
| Strahlteiler STE60x60 | ||
| 1-20-050 | STE60x60-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
| 1-20-024 | Adapter STE60x60 - TZO80 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 80 mm |
