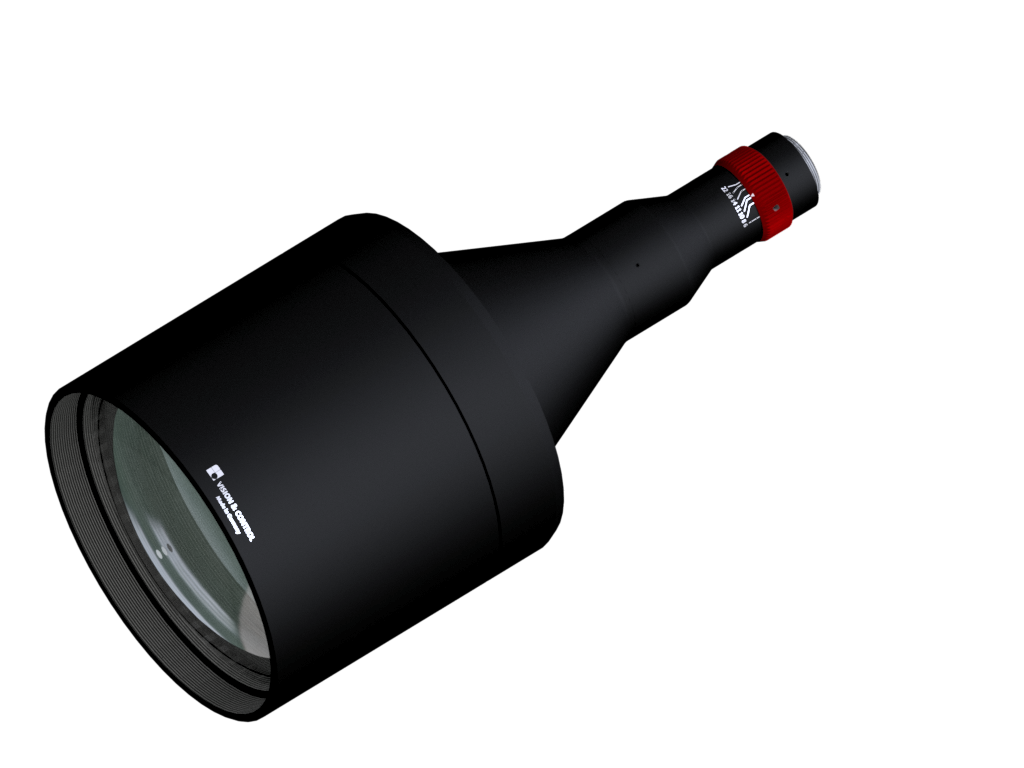

vicotar® Telezentrisches Objektiv - TO125/9.0-220-V-BW
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- farbkorrigiert für den sichtbaren Spektralbereich und nahes Infrarot
- Farbkorrektur erweitert bis tief in den blauen Spektralbereich
- sehr gut geeignet für blaue LEDs inklusive „Deep Blue“-LEDs
- dadurch besonders geeignet für weiße LEDs, da diese einen starken Blaulicht-Anteil besitzen
- hochauflösend, geringer Farbquerfehler, verzeichnungsarm, geringer Telezentriefehler
- verstellbare Blende mit Kennzeichnung der Blendenzahlen, arretierbar
- robuste Industrie-Ausführung
Technische Daten
| Abbildungsmaßstab | 0,072 |
| Spektralbereich | 400 nm - 900 nm |
| Arbeitsabstand | 220 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 515 mm |
| Objektfelddiagonale (max) | 125 mm |
| Sensorformat (max) | 1/1,8" |
| Bildfelddiagonale (max) | 9 mm |
| Geeignet für Kameraauflösung | 12,2 MPixel |
| Empfohlene Pixelgröße | 1,77 µm |
| Blende | verstellbar (F6 - F22) |
| Objektivanschluss | C-Mount |
| Gewicht | 2980 g |
| Nutzbares Objektfeld mit: | |
| • 1/1,8"-Sensor (7,1 x 5,4 mm²) | 98,6 mm x 75 mm |
| • 1/2"-Sensor (6,4 x 4,8 mm²) | 88,9 mm x 66,7 mm |
| • 1/3"-Sensor (4,8 x 3,6 mm²) | 66,7 mm x 50 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| TZB130-Serie | ||
| 1-10-187 | TZB130-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
| 1-10-195 | TZB130-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
| 1-10-189 | TZB130-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
| 1-10-185 | TZB130-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
| 1-10-077 | TZB130-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
| TZB130-UDC-a Serie | ||
| 1-10-956 | TZB130-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
| 1-10-957 | TZB130-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
| 1-10-958 | TZB130-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
| 1-10-955 | TZB130-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
| 1-10-959 | TZB130-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
| R-CLR-132-SL-Serie | ||
| 1-33-017 | R-CLR-132x104-B470-SL | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, smart light-Technologie |
| RK5268-24V-Serie | ||
| 1-29-802 | RK5268-B470-24V/C | Ringbeleucht., blau, koaxial, LF-Durchmesser: 104/132 mm, controlled, Poti: 0-10V, |
Zubehör für Telezentrische Objektive - TO125/9.0-220-V-BW
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Objektivhalter | ||
| 2-91-331 | Montagewinkel | Halterung für telezentrische Objektive und Beleuchtungen mit Gewindebohrung M5 |
| 2-91-332 | Montagewinkel LL | Halterung für telezentrische Objektive und Beleuchtungen mit Langloch für M4-M6 |
| 2-91-330 | Objektivhalter d45 breit | Halterung für telezentrische Objektive und Beleuchtungen mit d = 45 mm, Breite = 32 mm |
| 2-91-335 | Montagebügel TO88 LL | Halterung für telezentrische Objektive der TO88-Serie mit Langloch für M4-M6 |
| 2-91-336 | Montagebügel TO125 | Halterung für telezentrische Objektive der TO125-Serie mit Gewindebohrung M5 |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| 2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
| 2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
| Objektivadapter C-Mount | ||
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| 2-91-324 | IR-Filter M138x1 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M138x1 |
| Farbfilter Blau | ||
| 2-91-294 | Farbfilter Blau M138x1 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M138x1 |
| UV-Sperrfilter | ||
| 2-91-326 | UV-Sperrfilter M138x1 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M138x1 |
| Farbfilter Rot | ||
| 2-91-323 | Farbfilter Rot M138x1 | Langpassfilter ab 630 nm, rot, Filtergewinde M138x1 |
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
| Farbfilter Grün | ||
| 2-91-307 | Farbfilter Grün M138x1 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M138x1 |
| Farbfilter Gelb | ||
| 2-91-280 | Farbfilter Gelb M138x1 | Langpassfilter ab 530 nm, gelb, Filtergewinde M138x1 |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-876 | Adapterring d104 - M138x1 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M138x1 |
