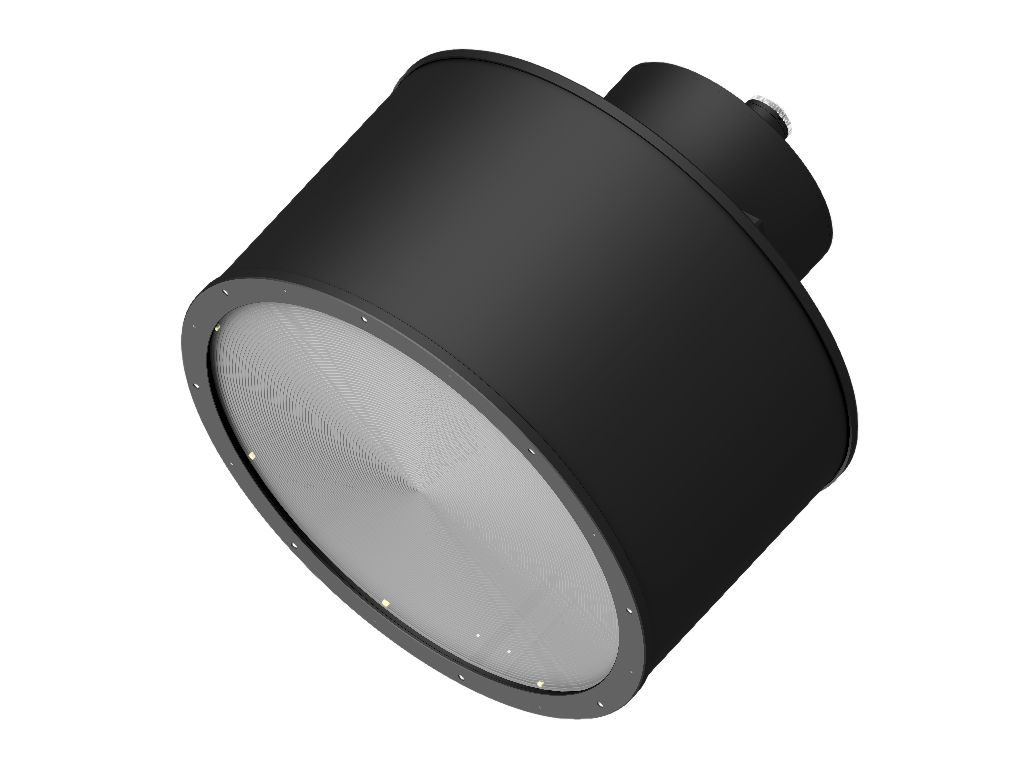

vicotar® Telezentrisches Objektiv - TL380/15.2-400-V-B-LW
Kurzbeschreibung:
Telezentr. Großfeldbjektiv, C-Mount, Sensor max. 1", variable Blende, für blau
Bestellnummer:
2-05-377
Hinweis:
Dieses Objektiv ist auch für Rot und IR verfügbar.
Im OEM-Service realisieren wir aktuell Sichtfelder bis 600 mm sowie Kameraanschlüsse für größere Sensorformate, wie M42 und M72. Andere Farben inkl. SWIR sind ebenfalls möglich.
Im OEM-Service realisieren wir aktuell Sichtfelder bis 600 mm sowie Kameraanschlüsse für größere Sensorformate, wie M42 und M72. Andere Farben inkl. SWIR sind ebenfalls möglich.
Downloads:
Eigenschaften
- telezentrisches Objektiv mit extrem großem Objektfeld für C-Mount-Kameras
- verzeichnungsarm, geringer Telezentriefehler
- leichtgewichtig durch Fresneltechnologie
- für monochromatische Anwendungen konzipiert
- verstellbare Blende, arretierbar
- Arbeitsabstand auf Kundenwunsch einstellbar
- besonders geeignet für die Bauteilinspektion
- interner Filter zur Störlichtunterdrückung werkseitig eingebaut
- Schutzglas als Zubehör verfügbar
- robuste Industrie-Ausführung
Technische Daten
| Abbildungsmaßstab | 0,04 |
| Spektralbereich | 450 nm - 490 nm, (monochromatisch) |
| Arbeitsabstand | 100-400 mm, höchste Auflösung bei 100-150 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 829 mm |
| Objektfelddiagonale (max) | 380 mm |
| Sensorformat (max) | 1" |
| Bildfelddiagonale (max) | 15.2 mm |
| Geeignet für Kameraauflösung | 10.3 MPixel |
| Empfohlene Pixelgröße | 3.45 µm |
| Blende | verstellbar |
| Schärfentiefe | 300 mm (@ F16) |
| Objektivanschluss | C-Mount |
| Gewicht | 9000 g |
| Nutzbares Objektfeld mit: | |
| • 1"-Sensor (12,8 x 9,6 mm²) | 320 mm x 240 mm |
| • 2/3"-Sensor (8,8 x 6,6 mm²) | 220 mm x 165 mm |
| • 1/1,8"-Sensor (7,1 x 5,4 mm²) | 177.5 mm x 135 mm |
| • 1/2"-Sensor (6,4 x 4,8 mm²) | 160 mm x 120 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| SLE-150-P-SL-Serie | ||
| 1-33-300 | SLE-150-B460-P-SL | kompakte Spotbeleucht., blau, P-LED, variabler Arbeitabst., Kondensorlinse, smart light |
| SLE-150-P-24V-Serie | ||
| 1-33-310 | SLE-150-B450-P-24V | kompakte Spotbeleucht., blau, P-LED, variabler Arbeitabst., Kondensorlinse, 24V, schaltbar |
Zubehör für Telezentrische Objektive - TL380/15.2-400-V-B-LW
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| 2-90-419 | Zwischenring 0,1 mm | 25,5 x 29 x 0,1 reduziert die minimale Objektdistanz (MOD) |
| 2-90-420 | Zwischenring 0,2 mm | 25,5 x 29 x 0,2 reduziert die minimale Objektdistanz (MOD) |
| Objektivadapter C-Mount | ||
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Filteradapter | ||
| 2-91-119 | SG 390 | Schutzglas für TL 370/371/380 Serie, inkl. Montagematerial |
