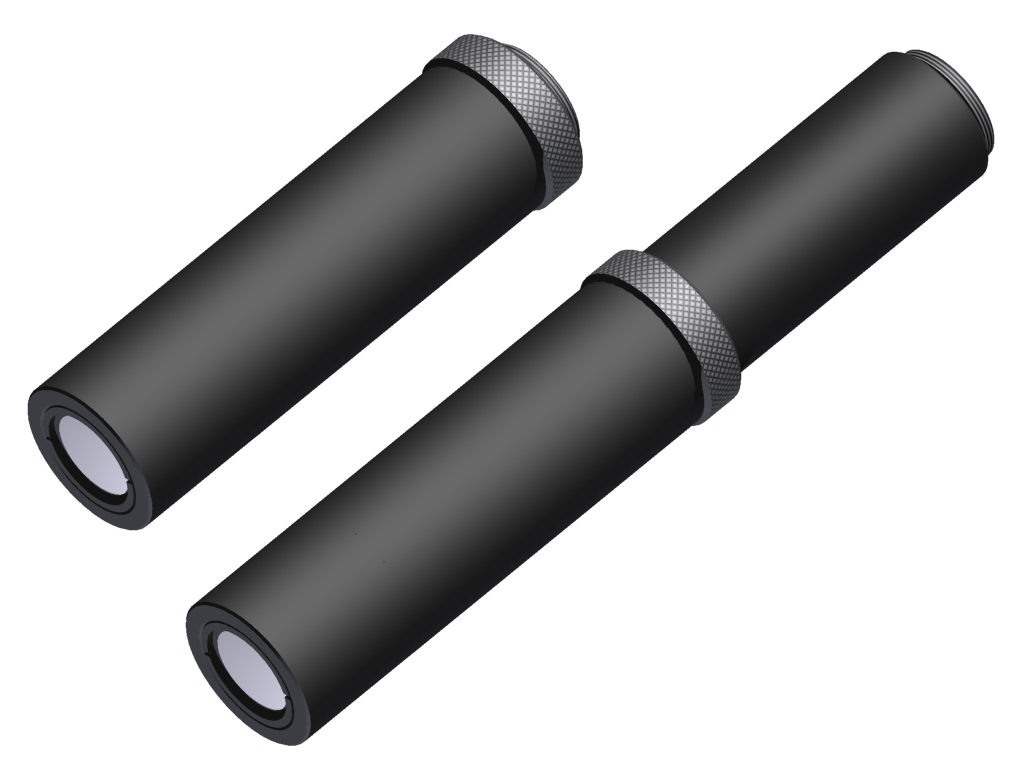

vicotar® Telezentrisches Objektiv - T45/2.0L
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- großer Arbeitsabstand
- farboptimiert und lichtstark
- robuste Industrie-Ausführung
- Festblende
Technische Daten
| Abbildungsmaßstab | 2 |
| Spektralbereich | 380 nm - 900 nm |
| Arbeitsabstand | 77,0 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 195 mm |
| Objektfelddiagonale (max) | 10,6 mm |
| Sensorformat (max) | 1,2" |
| Bildfelddiagonale (max) | 21,5 mm |
| Geeignet für Kameraauflösung | 18,9 MPixel |
| Empfohlene Pixelgröße | 3,45 µm |
| Blende | fest (F10) |
| Schärfentiefe | 80 µm |
| Objektivanschluss | C-Mount |
| Gewicht | 240 g |
| Nutzbares Objektfeld mit: | |
| • Sensor Typ 4/3 (17,3 x 13,0 mm²) | 8,7 mm x 6,5 mm |
| • 1"-Sensor (12,8 x 9,6 mm²) | 6,4 mm x 4,8 mm |
| • 2/3"-Sensor (8,8 x 6,6 mm²) | 4,4 mm x 3,3 mm |
Zeichnungen

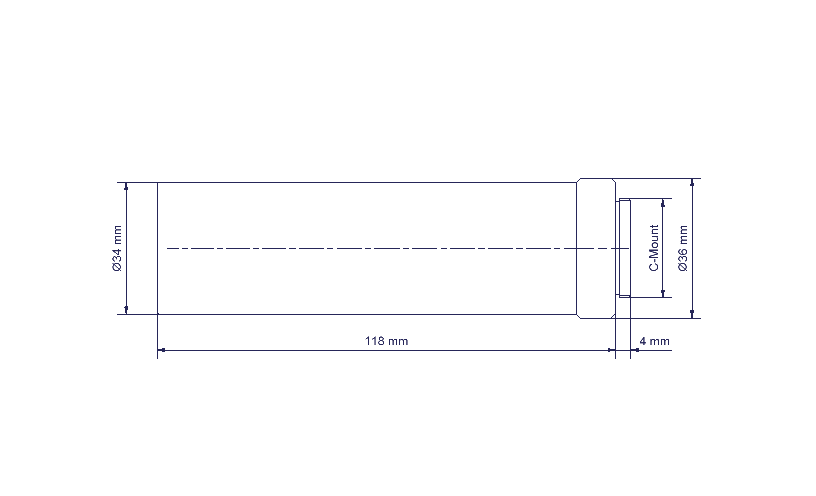

Maßzeichnung in mm
Kombinierbar mit
Zubehör für Telezentrische Objektive - T45/2.0L
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Objektivhalter | ||
| 2-90-123 | Objektivhalter d34 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| Objektivadapter C-Mount | ||
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Umlenkspiegel 90°-Serie | ||
| 2-25-110 | Umlenkspiegel 90-34 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 34 mm |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-158 | Adapterring d35,5 - d34 | für RK613, zur Befestigung an Objektiven mit Klemmdurchmesser 34 mm |
| 1-29-681 | Adapterring d41 - d34 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Klemmdurchmesser 34 mm |
| Strahlteiler STE30x30 | ||
| 1-18-023 | Adapter STE30x30 - TZO34 | Befestigung der STE30x30 an telezentrische Objektive und Beleuchtungen mit d = 34 mm |
