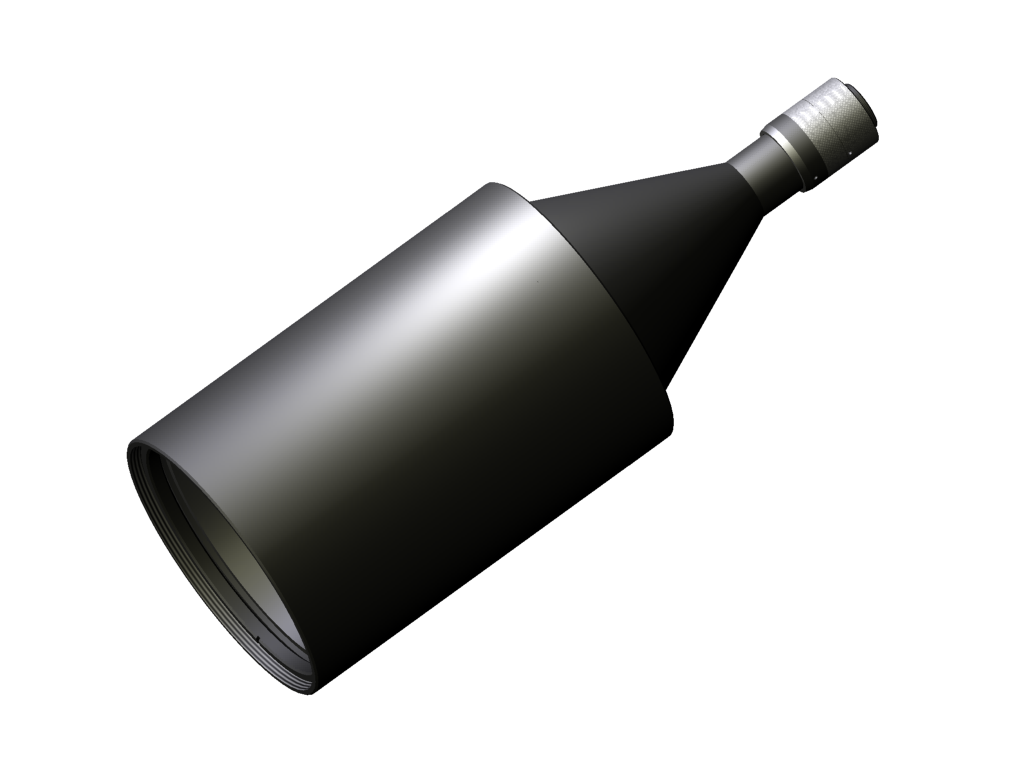

vicotar® Telezentrisches Objektiv - T360/0.13a
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor opt. 1", variable Blende, W/NIR
Bestellnummer:
2-05-246
Dieses Produkt wird abgelöst!
EAN:
4251692620113
Aktueller Hinweis:
Abkündigung zum 30.06.2023.
Bitte prüfen Sie die Verwendung von: TO125/16.0-190-V-BW (2-05-853)
sowie TO125/16.5-205-V-WN-LD (2-05-399)
Bitte prüfen Sie die Verwendung von: TO125/16.0-190-V-BW (2-05-853)
sowie TO125/16.5-205-V-WN-LD (2-05-399)
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- geringer Telezentriefehler
- farboptimiert und lichtstark
- verstellbare Blende, arretierbar
- robuste Industrie-Ausführung
Technische Daten
| Abbildungsmaßstab | 0,131 |
| Spektralbereich | 380 nm - 900 nm |
| Arbeitsabstand | 205,0 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 597 mm |
| Objektfelddiagonale (max.) | 122,1 mm |
| Sensorformat (opt.) | 1" |
| Bildfelddiagonale (max.) | 16 mm |
| Geeignet für Kameraauflösung | 19,7 MPixel |
| Empfohlene Pixelgröße | 2,5 µm |
| Blende | verstellbar |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 4400 g |
| Nutzbares Objektfeld mit: | |
| • 1"-Sensor (12,8 x 9,6 mm²) | 97,7 mm x 73,3 mm |
| • 2/3"-Sensor (8,8 x 6,6 mm²) | 67,2 mm x 50,4 mm |
| • 1/1,8"-Sensor (7,1 x 5,4 mm²) | 54,2 mm x 41,2 mm |
| • 1/2"-Sensor (6,4 x 4,8 mm²) | 48,9 mm x 36,6 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| TZB130-Serie | ||
| 1-10-187 | TZB130-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
| 1-10-195 | TZB130-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
| 1-10-189 | TZB130-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
| 1-10-185 | TZB130-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
| 1-10-077 | TZB130-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 130 mm, statisch, Kabel offenes-Ende |
| TZB130-UDC-a Serie | ||
| 1-10-956 | TZB130-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
| 1-10-957 | TZB130-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
| 1-10-958 | TZB130-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
| 1-10-955 | TZB130-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
| 1-10-959 | TZB130-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 130 mm, blitzbar per Blitzcontroller |
Zubehör für Telezentrische Objektive - T360/0.13a
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| Gewindeadapter C-Mount | ||
| 5-00-011 | Gewindeadapter C-Mount-M42 | Adapter zur Befestigung von Objektiven mit C-Mount an Kameras mit M42-Anschluss |
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| Farbfilter Rot | ||
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-873 | Adapterring d104 - M144x0,75 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M144x0,75 |
