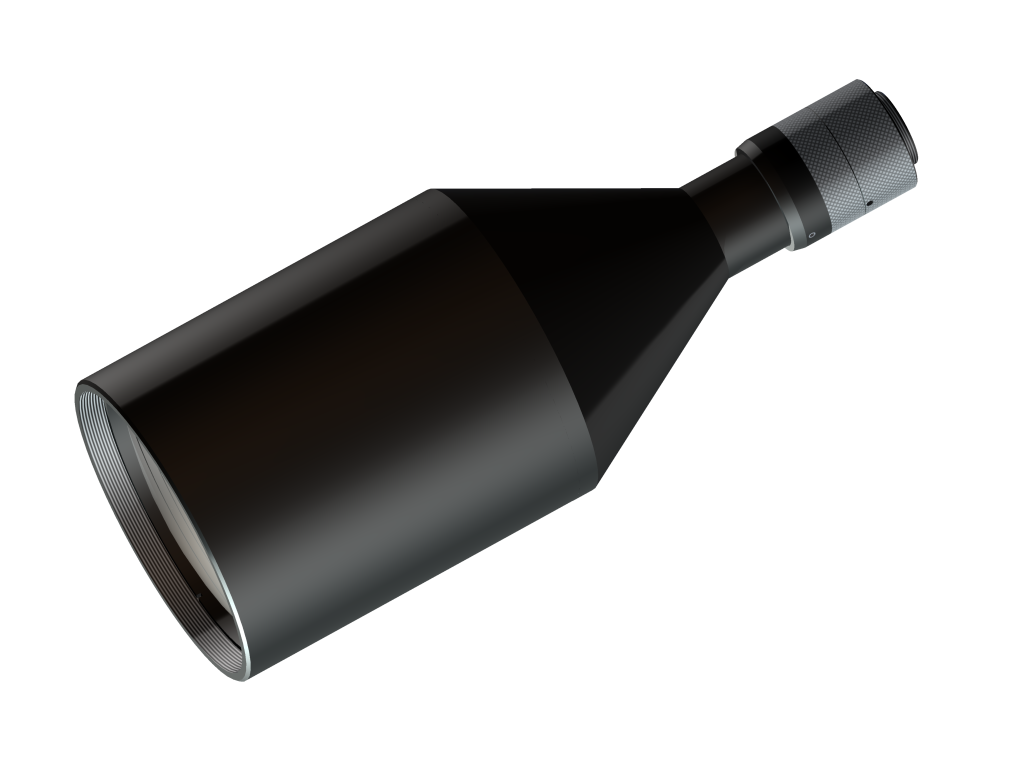

vicotar® Telezentrisches Objektiv - T240/0.18a
Kurzbeschreibung:
Telezentrisches Objektiv, C-Mount, Sensor max. 1", variable Blende, W/NIR
Bestellnummer:
2-05-226
Dieses Produkt wird abgelöst!
EAN:
4251692620038
Aktueller Hinweis:
Abkündigung zum 30.06.2023.
Bitte prüfen Sie die Verwendung von: TO88/16.0-130-V-BW (2-05-813)
sowie TO88/15.4-202-V-LD (2-05-392)
Bitte prüfen Sie die Verwendung von: TO88/16.0-130-V-BW (2-05-813)
sowie TO88/15.4-202-V-LD (2-05-392)
Downloads:
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- geringer Telezentriefehler
- farboptimiert und lichtstark
- verstellbare Blende, arretierbar
- robuste Industrie-Ausführung
Technische Daten
| Abbildungsmaßstab | 0,174 |
| Spektralbereich | 400 nm - 950 nm |
| Arbeitsabstand | 202 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 463 mm |
| Objektfelddiagonale (max) | 88 mm |
| Sensorformat (max) | 1" |
| Bildfelddiagonale (max) | 15,4 mm |
| Geeignet für Kameraauflösung | 10,3 MPixel |
| Empfohlene Pixelgröße | 3,45 µm |
| Blende | verstellbar (F6 - F22) |
| Schärfentiefe | 16 mm (F16, 470 nm, MTF = 20 % @ 50 LP/mm) |
| Objektivlänge | 261 mm |
| Objektivdurchmesser (max) | 106 mm |
| Objektivanschluss | C-Mount |
| Filtergewinde, objektseitig | M100 x 1 |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 1600 g |
| Nutzbares Objektfeld mit: | |
| • 1"-Sensor (12,8 x 9,6 mm²) | 73,6 mm x 55,2 mm |
| • 2/3"-Sensor (8,8 x 6,6 mm²) | 50,6 mm x 37,9 mm |
| • 1/1,8"-Sensor (7,1 x 5,4 mm²) | 40,8 mm x 31 mm |
| • 1/2"-Sensor (6,4 x 4,8 mm²) | 36,8 mm x 27,6 mm |
Hinweise
Die dargestellten Beleuchtungskombinationen stellen eine Auswahl dar. Je nach Anwendung sind auch andere Farben und Lichtquellentypen verwendbar.
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| TZB95-UDC-a Serie | ||
| 1-10-951 | TZB95-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-952 | TZB95-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-953 | TZB95-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-950 | TZB95-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| 1-10-954 | TZB95-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, blitzbar per Blitzcontroller |
| TZB95-Serie | ||
| 1-10-383 | TZB95-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-382 | TZB95-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-381 | TZB95-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-380 | TZB95-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| 1-10-384 | TZB95-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 95 mm, statisch, Kabel offenes-Ende |
| Strahlteiler STE60x60 | ||
| 1-20-050 | STE60x60-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
| 1-20-023 | Adapter STE60x60 - TZO106 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 106mm |
Zubehör für Telezentrische Objektive - T240/0.18a
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Objektivhalter | ||
| 2-90-129 | Objektivhalter d32-60 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm, mit 60 mm Verl. |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| Objektivadapter C-Mount | ||
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| 2-91-136 | IR-Filter M100x1 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M100x1 |
| Farbfilter Blau | ||
| 2-91-292 | Farbfilter Blau M100x1 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M100x1 |
| UV-Sperrfilter | ||
| 2-91-209 | UV-Sperrfilter M100x1 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M100x1 |
| Farbfilter Rot | ||
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
| 2-91-264 | Farbfilter Rot M100x1 | Langpassfilter ab 630 nm, rot, Filtergewinde M100x1 |
| Farbfilter Grün | ||
| 2-91-305 | Farbfilter Grün M100x1 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M100x1 |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-774 | Adapterring d73 - M100x1 | für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M100x1 |
| 1-29-872 | Adapterring d104 - M100x1 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M100x1 |
| Strahlteiler STE60x60 | ||
| 1-20-023 | Adapter STE60x60 - TZO106 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 106mm |
