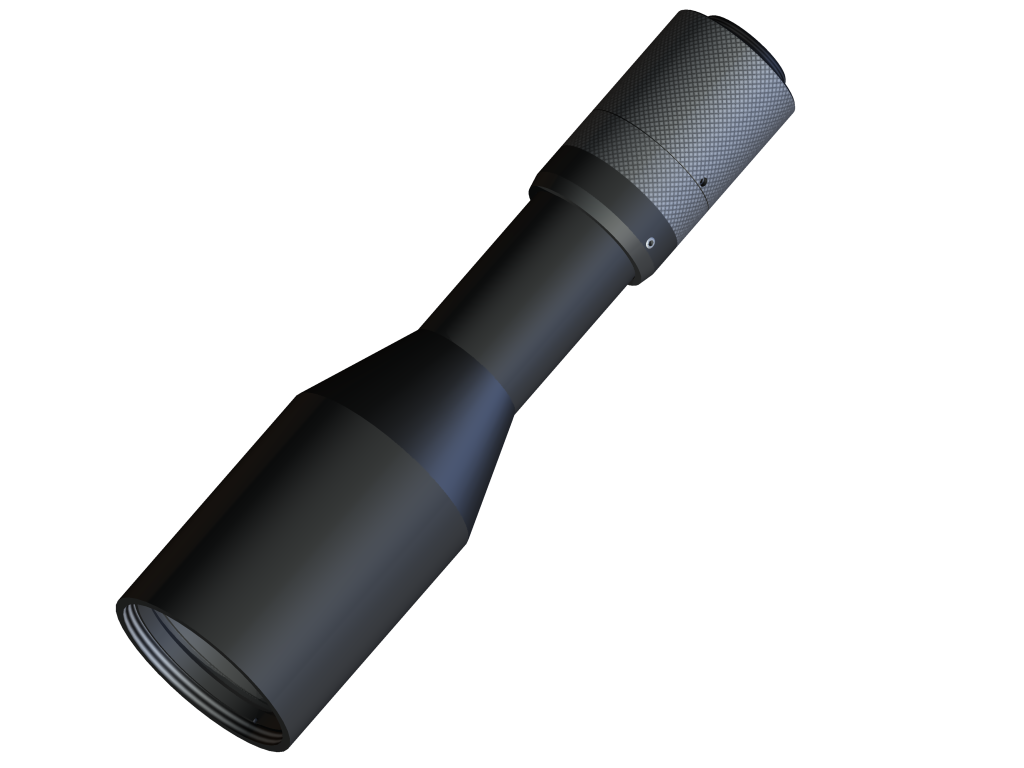

vicotar® Telezentrisches Objektiv - T152/0.36
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- hervorragende Abbildungsqualität
- farboptimiert und lichtstark
- verstellbare Blende, arretierbar
- robuste Industrie-Ausführung
Technische Daten
| Abbildungsmaßstab | 0,359 |
| Spektralbereich | 380 nm - 900 nm |
| Arbeitsabstand | 110,0 mm |
| Objektfelddiagonale (max) | 44,5 mm |
| Sensorformat (max) | 1" |
| Geeignet für Kameraauflösung | 5 MPixel |
| Blende | Variable Blende |
| Objektivanschluss | C-Mount |
| Filtergewinde, objektseitig | M52 x 0,75 (Tiefe 4,3 mm) |
| Gewicht | 390 g |
| Nutzbares Objektfeld mit: | |
| • 1"-Sensor (12,8 x 9,6 mm²) | 35,6 mm x 26,7 mm |
| • 2/3"-Sensor (8,8 x 6,6 mm²) | 24,5 mm x 18,3 mm |
| • 1/1,8"-Sensor (7,1 x 5,4 mm²) | 20,0 mm x 15,0 mm |
| • 1/2"-Sensor (6,4 x 4,8 mm²) | 17,8 mm x 13,3 mm |
| • 1/3"-Sensor (4,8 x 3,6 mm²) | 13,3 mm x 10,0 mm |
| • 1/4"-Sensor (3,4 x 2,2 mm²) | 9,4 mm x 6,1 mm |
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| TZB51-UDC-a Serie | ||
| 1-10-941 | TZB51-B470/UDC/-a | telezentrische Beleuchtung, blau, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-942 | TZB51-W5K7/UDC/-a | telezentrische Beleuchtung, weiß, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-943 | TZB51-IR880/UDC/-a | telezentrische Beleuchtung, IR850, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-940 | TZB51-R625/UDC/-a | telezentrische Beleuchtung, rot, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| 1-10-944 | TZB51-G525/UDC/-a | telezentrische Beleuchtung, grün, LF-Durchm.: 49 mm, blitzbar per Blitzcontroller |
| TZB51-Serie | ||
| 1-10-201 | TZB51-B470-24V | telezentrische Beleuchtung, blau, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-198 | TZB51-W5K7-24V | telezentrische Beleuchtung, weiß, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-202 | TZB51-IR880-24V | telezentrische Beleuchtung, IR880, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-200 | TZB51-R625-24V | telezentrische Beleuchtung, rot, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| 1-10-215 | TZB51-G525-24V | telezentrische Beleuchtung, grün, LF-Durchm.: 49 mm, statisch, Kabel offenes-Ende |
| Strahlteiler STE60x60 | ||
| 1-20-050 | STE60x60-VIS | Strahlteilereinheit für koaxiale Einspiegelung, optimiert für 450-700 nm |
| 1-20-022 | Adapter STE60x60 - TZO56 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 56mm |
Zubehör für Telezentrische Objektive - T152/0.36
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Objektivhalter | ||
| 2-90-125 | Objektivhalter d32-30 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm, mit 30 mm Verl. |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| Objektivadapter C-Mount | ||
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Neutraldichtefilter | ||
| 2-91-174 | ND-Filter 3,0 M52x0,75 | Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M52x0,75 |
| 2-91-164 | ND-Filter 1,2 M52x0,75 | Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M52x0,75 |
| 2-91-154 | ND-Filter 0,6 M52x0,75 | Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M52x0,75 |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| 2-91-134 | IR-Filter M52x0,75 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M52x0,75 |
| Polarisationsfilter | ||
| 2-91-144 | Pol-Filter M52x0,75 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M52x0,75 |
| Farbfilter Blau | ||
| 2-91-290 | Farbfilter Blau M52x0,75 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M52x0,75 |
| UV-Sperrfilter | ||
| 2-91-124 | UV-Sperrfilter M52x0,75 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M52x0,75 |
| Farbfilter Rot | ||
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
| 2-91-262 | Farbfilter Rot M52x0,75 | Langpassfilter ab 630 nm, rot, Filtergewinde M52x0,75 |
| Farbfilter Grün | ||
| 2-91-303 | Farbfilter Grün M52x0,75 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M52x0,75 |
| Farbfilter Gelb | ||
| 2-91-277 | Farbfilter Gelb M52x0,75 | Langpassfilter ab 530 nm, gelb, Filtergewinde M52x0,75 |
| Umlenkspiegel 90°-Serie | ||
| 2-25-115 | Umlenkspiegel 90-56 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 56 mm |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-676 | Adapterring d41 - M52x0,75 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M52x0,75 |
| 1-29-772 | Adapterring d73 - M52x0,75 | für R-CLR-100x73 und RK3652, zur Befestigung an Objektiven mit Filtergewinde M52x0,75 |
| 1-29-870 | Adapterring d104 - M52x0,75 | für R-CLR-132x104 und RK5268, zur Befestigung an Objektiven mit Filtergewinde M52x0,75 |
| Strahlteiler STE60x60 | ||
| 1-20-022 | Adapter STE60x60 - TZO56 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 56mm |
