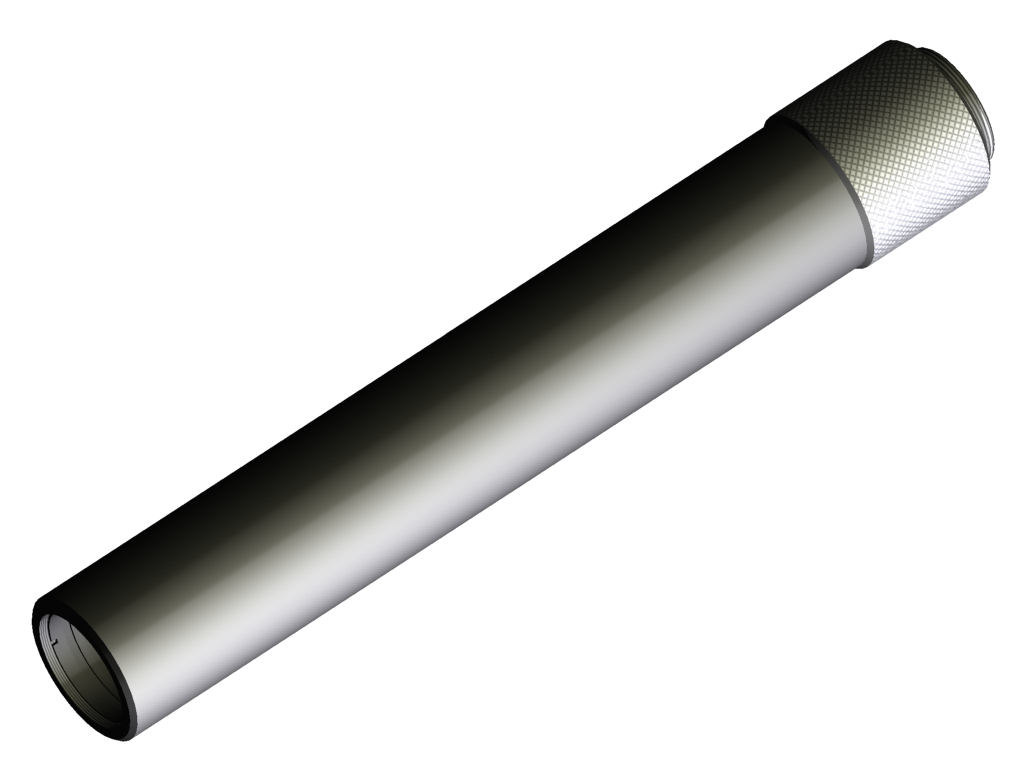

vicotar® Telezentrisches Objektiv - T125/0.7L
Eigenschaften
- telezentrisches Messobjektiv mit objektseitig telezentrischem Strahlengang
- großer Arbeitsabstand
- farboptimiert und lichtstark
- robuste Industrie-Ausführung
- Festblende
Technische Daten
| Abbildungsmaßstab | 0,713 |
| Spektralbereich | 380 nm - 900 nm |
| Arbeitsabstand | 197,0 mm |
| Kameraabstand (Objekt-Kameraanschluss) | 405 mm |
| Objektfelddiagonale (max) | 15,4 mm |
| Sensorformat (max) | 2/3" |
| Bildfelddiagonale (max) | 11 mm |
| Geeignet für Kameraauflösung | 2,9 MPixel |
| Empfohlene Pixelgröße | 4,5 µm |
| Blende | fest |
| Objektivanschluss | C-Mount |
| Filtergewinde, objektseitig | M26 x 0,5 (Tiefe 1,9 mm) |
| Filtergewinde, kameraseitig | M20,5 x 0,5 |
| Gewicht | 300 g |
| Nutzbares Objektfeld mit: | |
| • 2/3"-Sensor (8,8 x 6,6 mm²) | 12,3 mm x 9,3 mm |
| • 1/1,8"-Sensor (7,1 x 5,4 mm²) | 10 mm x 7,6 mm |
| • 1/2"-Sensor (6,4 x 4,8 mm²) | 9 mm x 6,7 mm |
| • 1/3"-Sensor (4,8 x 3,6 mm²) | 6,7 mm x 5 mm |
Zeichnungen
Maßzeichnung in mm
Kombinierbar mit
Zubehör für Telezentrische Objektive - T125/0.7L
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Objektivhalter | ||
| 2-90-122 | Objektivhalter d32 | Halterung für telezentrische Objektive und Beleuchtungen mit d = 32 mm |
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| Objektivadapter C-Mount | ||
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Tageslichtsperrfilter | ||
| 2-91-131 | IR-Filter M20,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M20,5x0,5 |
| 2-91-133 | IR-Filter M26x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M26x0,5 |
| UV-Sperrfilter | ||
| 2-91-123 | UV-Sperrfilter M26x0,5 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M26x0,5 |
| Farbfilter Rot | ||
| 2-91-259 | Farbfilter Rot M20,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M20,5x0,5 |
| Umlenkspiegel 90°-Serie | ||
| 2-25-113 | Umlenkspiegel 90-32 | 90°-Umlenkung, Aufsatz für telezentrische Objektive und Beleuchtungen mit d = 32 mm |
| Adapter zur Befestigung von Beleuchtungen an Objektiven | ||
| 1-29-152 | Adapterring d14 - M26x0,5 | für RK613, zur Befestigung an Objektiven mit Filtergewinde M26x0,5 |
| 1-33-026 | Adapterring d20,4 - M26x0,5 | für R-CLR-38x20, zur Befestigung an Objektiven mit Filtergewinde M26x0,5 |
| 1-10-007 | Adapterring d27 - M26x0,5 | für RK1220, zur Befestigung an Objektiven mit Filtergewinde M26x0,5 |
| 1-29-673 | Adapterring d41 - M26x0,5 | für R-CLR-69x41 und RK2036, zur Befestigung an Objektiven mit Filtergewinde M26x0,5 |
| Strahlteiler STE30x30 | ||
| 1-18-022 | Adapter STE30x30 - TZO32 | Befestigung der STE30x30 an telezentrische Objektive und Beleuchtungen mit d = 32 mm |
