Strahlteilereinheit - STE60x60-VIS
Eigenschaften
- Strahlteilereinheit zum Aufbau einer koaxial eingespielten Beleuchtung
- modulare Bauweise - Art und Position von Objektiv und Beleuchtung frei wählbar
- in Kombination mit der DL60x60-Beleuchtung ergibt sich eine sehr homogen leuchtende Lichtquelle
- verschiedene Adapter für Beleuchtungen und Objektive ermöglichen individuelle Aufbauten
- industrietauglich durch robustes, eloxiertes Aluminiumgehäuse mit hoher Formbeständigkeit
Technische Daten
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Teiler: Glas Abdeckscheiben: PMMA |
| Wellenlängenbereich | 450 nm - 700 nm |
| Verhältnis Reflexion/Transmission | 50% R / 50% T ± 5% |
| Verschiebung der optischen Achse | 0,334 |
| Freies Gesichtsfeld | 60 mm x 60 mm |
| Abmessungen | 77 mm x 74 mm x 74 mm |
| Gewicht | 290 g |
| Schutzart | IP50 |
Zeichnungen

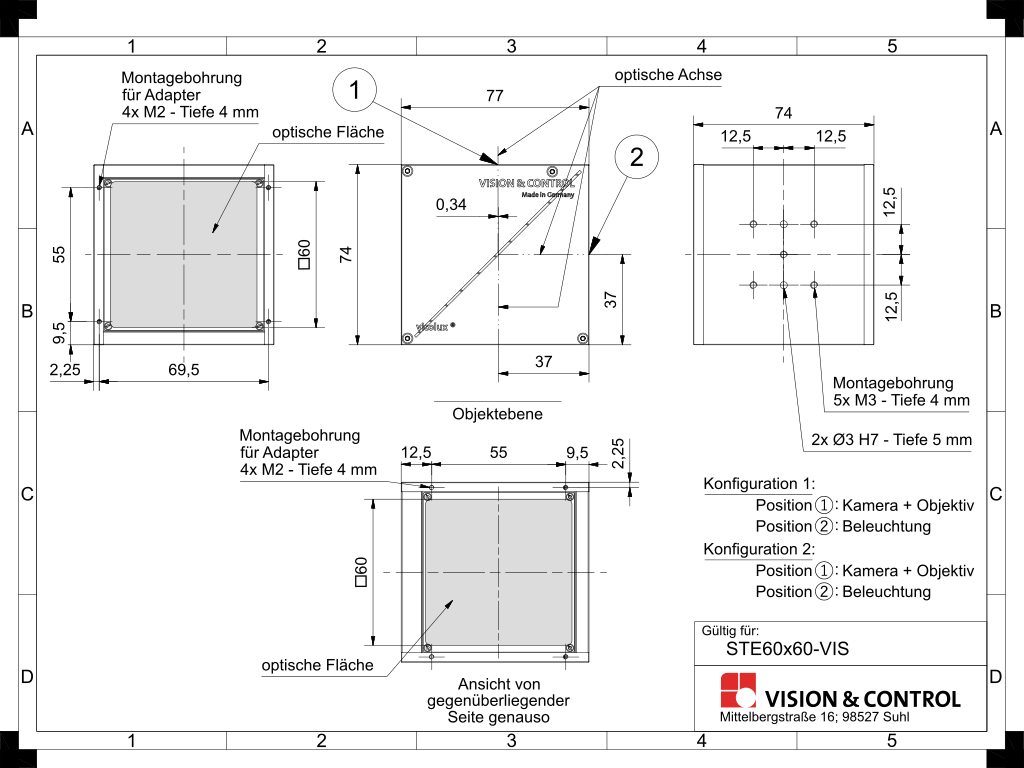

Maßzeichnung in mm
Zubehör für Eingespiegelte Beleuchtungen - STE60x60-VIS
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Strahlteiler STE60x60 | ||
| 1-32-350 | Adapter STE60x60 - SFD, D-CRL | Befestigung der STE60x60 an SFD42/12 und an D-CRL-84x24 |
| 1-20-031 | Adapter STE60x60 - DL60x60 | Befestigung der STE60x60 an der DL60x60 |
| 1-20-022 | Adapter STE60x60 - TZO56 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 56mm |
| 1-20-021 | Adapter STE60x60 - TZO71 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 71mm |
| 1-20-023 | Adapter STE60x60 - TZO106 | Befestigung der STE60x60 an telezentrische Objektive und Beleuchtungen mit d = 106mm |
