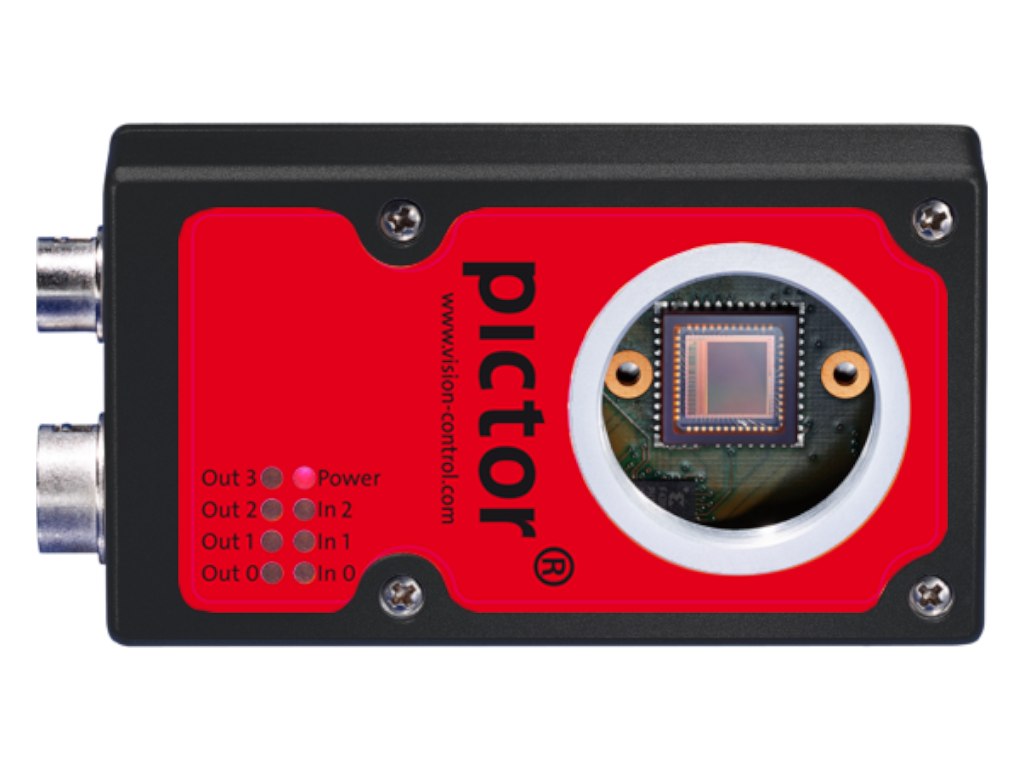

Smart Camera - pictor N432M-ETH
Eigenschaften
- Smart Camera für industrielle Bildverarbeitung
- besonders kompakte und platzsparende Bauform
- integriertes HMI für Prozessvisualisierung
- durchgehendes Funktions- und Bedienkonzept, Funktionsumfang kompatibel zu den vicosys® BV-Systemen
- durchschnittlich 2,5x schneller als vergleichbare pictor® M Geräte
- umfangreiches Optik- und Beleuchtungszubehör
Technische Daten
| Sensordaten | |
| Sensorname | Sony IMX252 Pregius |
| Chroma | Monochrom IR-Sperrfilter 400 nm - 700 nm |
| Sensorformat | 1/1,8" |
| Sensordiagonale | 8,83 mm |
| Sensor Technologie | CMOS |
| Auslesetechnik | Global Shutter |
| Auflösung total | 3,2 MPixel |
| Pixelanzahl | 2048 x 1536 Pixel |
| Pixelgröße | 3,45 µm x 3,45 µm |
| Bildrate | 88 fps |
| Belichtungszeit | min. 5 µs |
| Leistungsdaten | |
| Prozessor | Dual-Core ARM®Cortex®-A9 mit 866MHz und integriertem FPGA |
| RAM | 512 MB DDR-SDRAM |
| Flash EPROM | 16 GB - davon ca. 12 GB frei für Prüfprogramme und Bilder |
| Prozessinterface | |
| Kommunikationsschnittstellen | 1 x Ethernet 100Mbit |
| Prozessschnittstelle | 2 x digitaler Eingangskanal 4 x digitale Ausgangskanal 1 x Trigger-Eingang für Bildaufnahme 1 x Trigger-Ausgang für Blitz |
| Software | |
| Parametrierung | Bediensoftware vcwin |
| Bedienung | Prozessvisualisierung und Konfiguration über integriertes webHMI |
| Allgemeine Daten | |
| Spannungsversorgung | 12 V ... 30 V DC über 12-pin Hirose oder Steckernetzteil |
| Objektivanschluss | CS-Mount, C-Mount (mit Adapter) |
| Abmessungen | 80 mm x 45 mm x 20 mm (ohne Stecker) |
| Gewicht | 175 g |
| Schutzart (IP) | IP20 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Temperatur Betrieb | 0 °C ... 50 °C |
Zeichnungen
Maßzeichnung in mm
Zubehör für Smart Cameras - pictor N432M-ETH
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Schaltnetzteile | ||
| 4-40-219 | Netzteil 24V-40W-1.7A | für Hutschienenmontage, ohne Anschlusskabel, Typ: MDR-40-24 |
| Ethernet-Kabel | ||
| 4-40-203 | Ethernet-Kabel, 6p, 5m | HR10A-7P-6S, Stecker mit Buchsenkontakten auf RJ45-Stecker, für pictor M/N |
| 4-40-204 | Ethernet-Kabel, 6p, 10m | HR10A-7P-6S, Stecker mit Buchsenkontakten auf RJ45-Stecker, für pictor M/N |
| 4-40-206 | Ethernet-Kabel, 6p, 20m | HR10A-7P-6S, Stecker mit Buchsenkontakten auf RJ45-Stecker, für pictor M/N |
| SPS-Power-Kabel | ||
| 4-40-223 | SPS-Power-Kabel, 12p, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, für pictor M/N |
| 4-40-224 | SPS-Power-Kabel, 12p, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, für pictor M/N |
| 4-40-225 | SPS-Power-Kabel, 12p, 25m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, für pictor M/N |
| Steckernetzteile | ||
| 4-40-209 | Steckernetzteil 24V/0,63A | HR10A-10P-12S, Stecker mit Buchsenkontakten, Länge 3m, für pictor M/N |
| Feldbus Gateways | ||
| 3-90-028 | Gateway netTAP 50-DP-EN | Modbus TCP-Slave zu PROFIBUS-DP-Slave, für pictor und vicosys |
