Kamera für Mehrkamerasysteme - Manta G-917B PoE
Eigenschaften
- GigE-Flächenkamera für industrielle Anwendungen
- 1" CCD-Monochrom-Sensor mit 9 Megapixel Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- C-Mount-Objektivanschluss
- einfache Befestigung mit Standard M3-Gewinde oben und unten am Gehäuse
Technische Daten
| Sensordaten | |
| Sensorname | Sony ICX814 ALG |
| Chroma | Monochrom |
| Sensor Technologie | Interline CCD, Progressive Scan |
| Auslesetechnik | Global Shutter |
| Sensorformat | 1" |
| Sensordiagonale | 15,9 mm |
| Auflösung total | 3384 x 2710 |
| Pixelanzahl | 9,1 MPixel |
| Pixelgröße | 3,69 µm x 3,69 µm |
| Bildrate | 10 fps |
| Belichtungszeit | 42 µs ... 38 s |
| Verstärkung | 0 dB ... 31 dB |
| Kameradaten | |
| Familie | Allied Vision - Manta PoE |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 2x IN, 2x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 30 VDC AUX (12-pin Hirose) |
| Leistungsaufnahme | 4,7 W (PoE); 4,0 W (bei 12 VDC) |
| Objektivanschluss | C-Mount |
| Abmessungen | 86,4 mm x 44 mm x 29 mm (inkl. Anschlüsse) |
| Gewicht | 210 g |
| Temperatur Betrieb | 5 °C ... 45 °C |
Zeichnungen
Maßzeichnung in mm

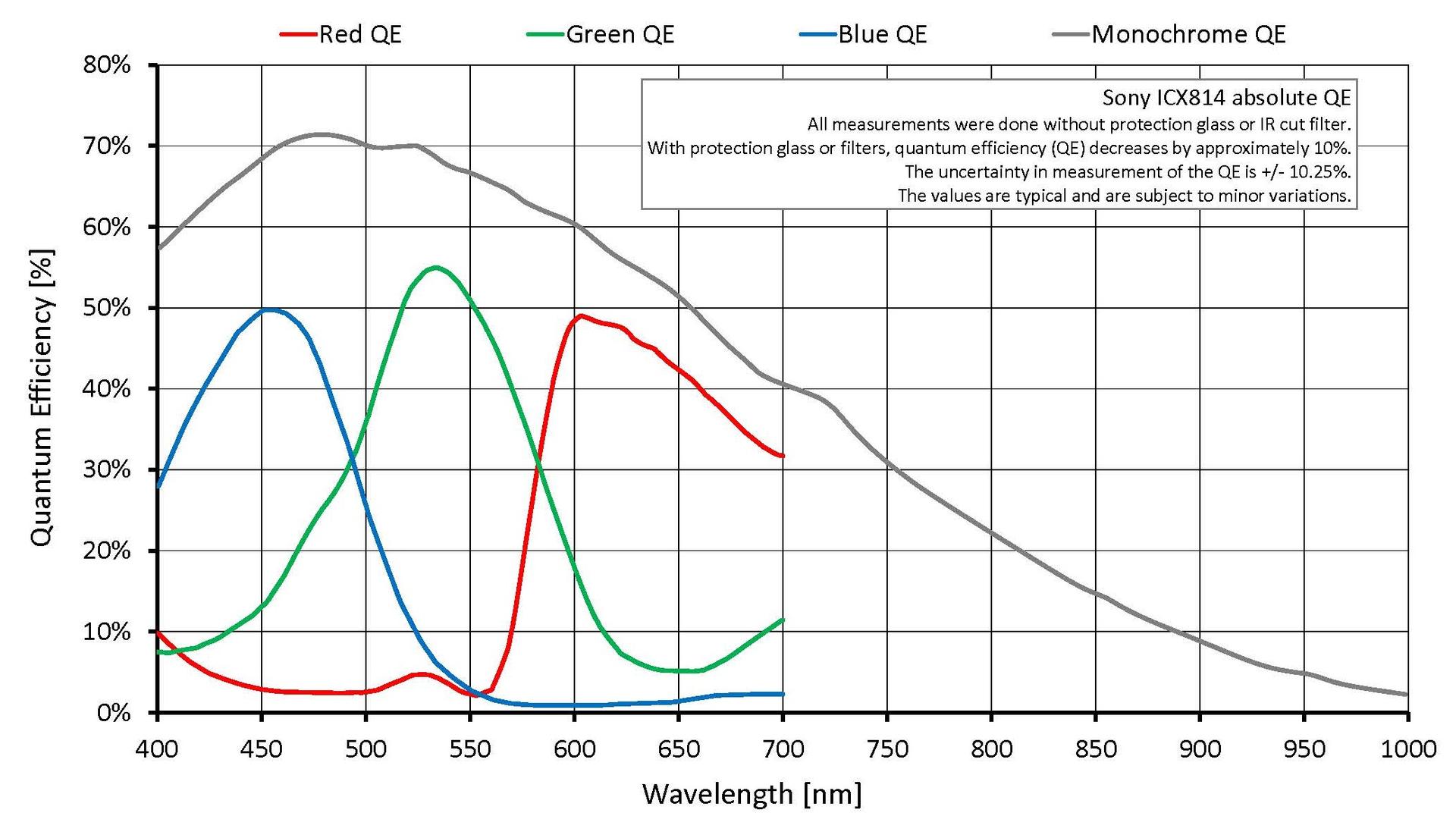

Quanteneffizienz
Zubehör für Kameras für Mehrkamerasysteme - Manta G-917B PoE
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-197 | SPS-Power-Kabel, 12p, SK, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-198 | SPS-Power-Kabel, 12p, SK, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
