Objektivhalter & Co.
Flexible Möglichkeiten zur einfachen und schnellen Montage unserer telezentrischen Objektive
Der Lufthaken für Objektive? – Leider noch nicht erfunden… Aber: Wir bieten Hilfe! – Für die Montage unserer telezentrischen Objektive steht ein vielfältiges Angebot an Haltern zur Verfügung.
Vielfältige Varianten ermöglichen einfaches und präzises Montieren in nahezu unbeschränkter Ausrichtung

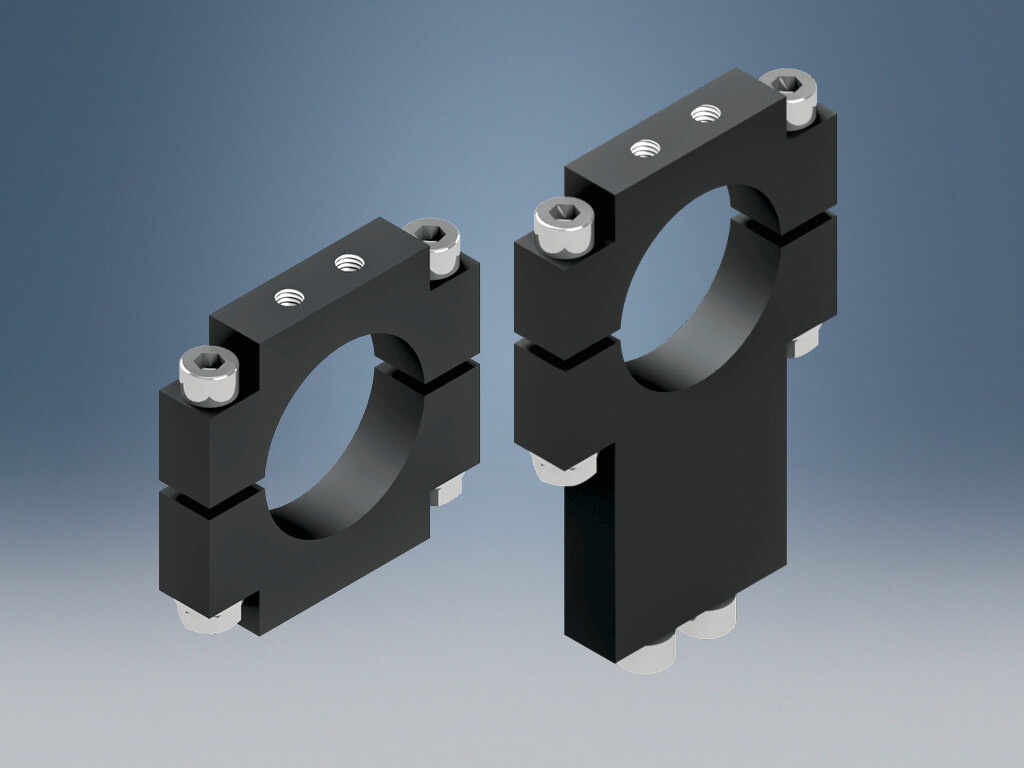

Objektivhalter - Standardvarianten
Für umfängliches Klemmen für verschiedene Objektivdurchmesser verfügbar;
Auch in einer Variante mit definiertem Abstand zur optischen Achse erhältlich.
Der Abstand des M5-Innengewindes beträgt 12 mm.

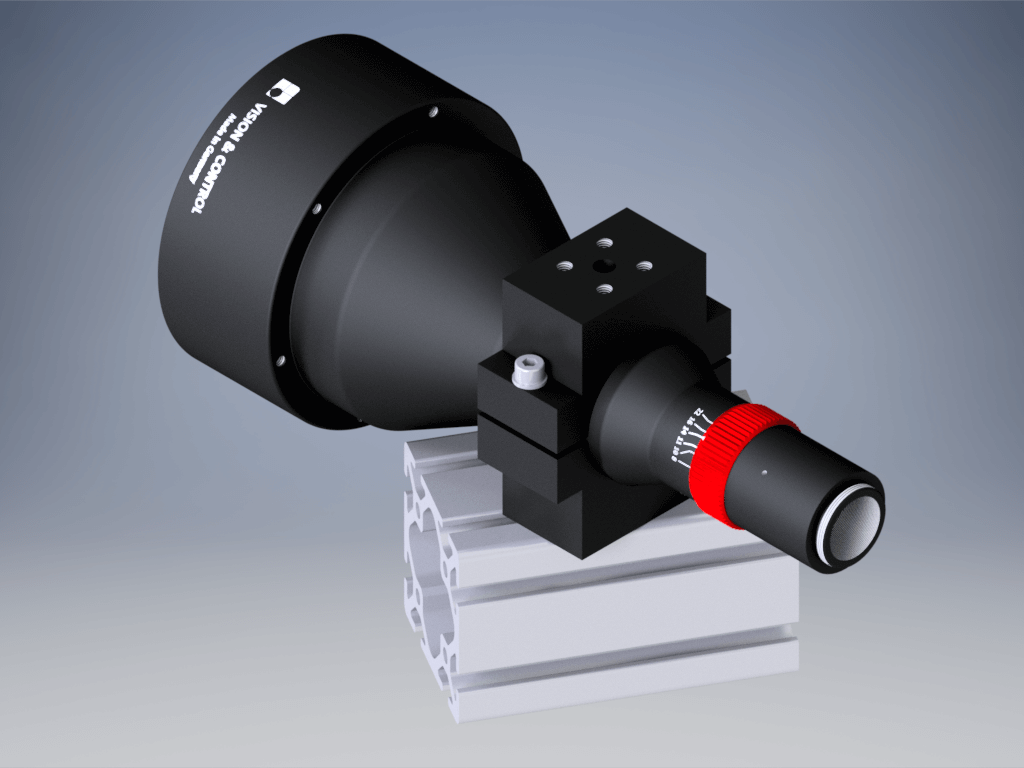

Objektivhalter d45 'breit'
Für umfängliches Klemmen eines Objektivdurchmessers von 45 mm;
Ab Objektivserie TO66 einsetzbar;
Der Abstand des M5-Innengewindes des Halters beträgt 16 mm.

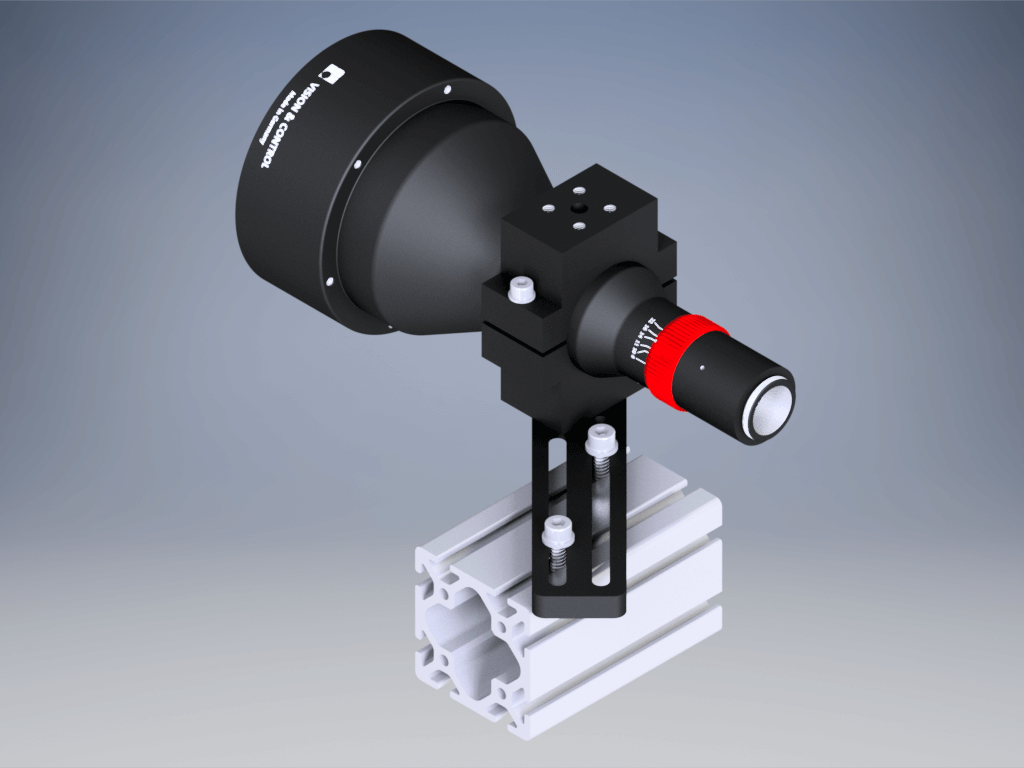

Kombination
Objektivhalter d45 'breit' + Montagewinkel LL (mit Langloch)
Der Objektivhalter d45 breit kann wahlweise mit dem Montagewinkel (kompakt) oder Montagewinkel LL wie auf der Abbildung gezeigt mit M5-Schrauben verbunden werden.

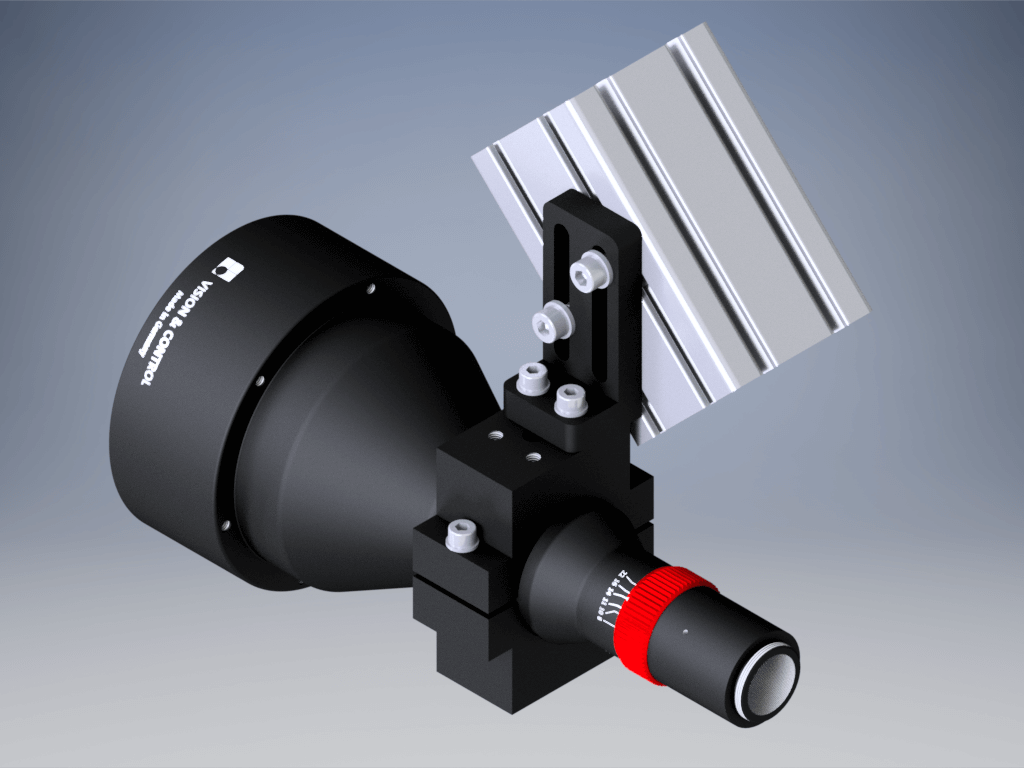

Kombination
Objektivhalter d45 'breit' + Montageplatte LL (mit Langloch)
Hierfür können Verbindungsschrauben mit M4- bis M6-Gewinde oder UNF 1/4"-Gewinde verwendet werden.
Durch die Langlöcher ergeben sich vielfältige Ausrichtungsmöglichkeiten.
Zusätzliche Montagemöglichkeiten für schwere Objektive – Spezialhalter für die TO88- und TO125-Serie
Für unsere „Schwergewichte“ – vicotar® Objektive der TO88- und TO125-Serie:
Durch zusätzliche Gewindebohrungen, die in den Tubus eingebracht sind (M4 bei der TO88-Serie und M6 bei der TO125-Serie), können diese sicher mit ihrem Aufbau befestigt werden.

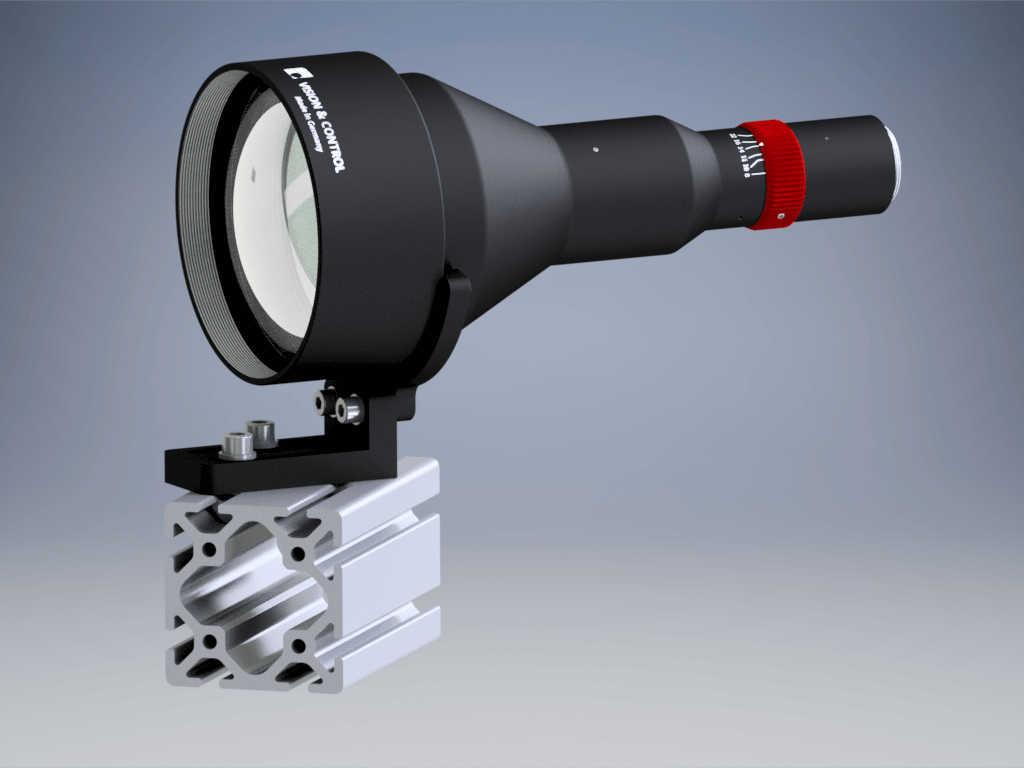

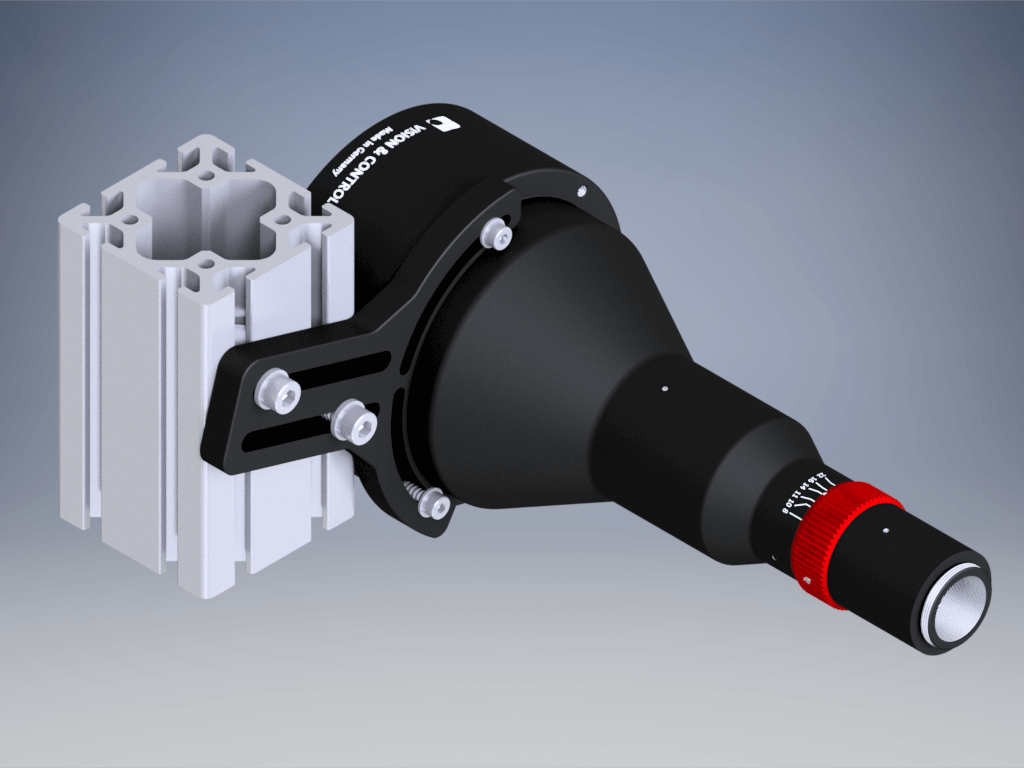

Montagebügel und Montagebügel LL
Für unsere schwereren Objektive bieten wir zur seitlichen Fixierung Montagebügel an. – Diese können direkt in die Montagelöcher, welche am Objektiv eingebracht sind, montiert werden.
Der einfache Montagebügel kann wiederum mit dem Montagewinkel oder dem Montagewinkel LL kombiniert werden.

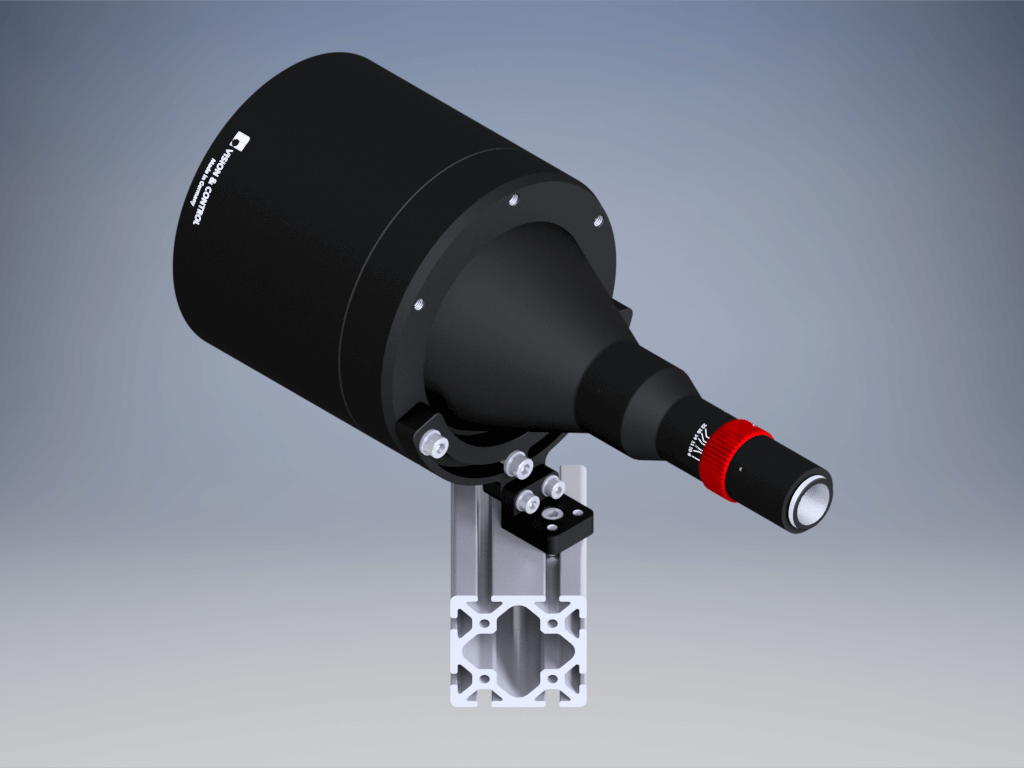

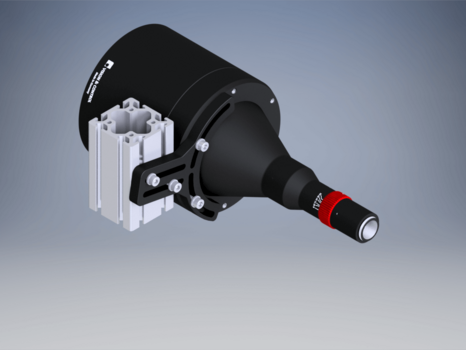

Bilder: TO88-Serie (oben); TO125-Serie (unten)
Die Technische Zeichnung zeigt alle Möglichkeiten für Halterung des Objektivs
Angaben zur Befestigung der Objektive in der technischen Zeichnung:
In den technischen Zeichnungen sind alle möglichen Bereiche zur Klemmung des Objektivs angegeben. Sie besitzen standardmäßig eine g7-Toleranz.
Bei den größeren Objektiven (TO88- und TO125-Serie) sind zusätzlich auch die Gewindebohrungen zum Festschrauben der Objektive ersichtlich.
Häufig gestellte Fragen
Prinzipiell ist dies möglich. Es sollte jedoch darauf geachtet werden, dass ein Lager ein Loslager ist, da es sonst zu mechanischen Spannungen im Objektiv kommt.
In den meisten Fällen ist jedoch eine Klemmstelle ausreichend. - Dann kann auch die Kamera über das Objektiv mit fixiert werden.
Wir empfehlen ab einem Objektivdurchmesser von 56 mm eine Halterung des Objektivs vorzusehen. – Bei kleineren Objektiven kann das Objektiv auch indirekt über den Kameraanschluss gehalten werden.
Auch bei sehr langen Objektiven empfiehlt sich eine zusätzliche Stütze.
Die Objektivhalter können mit den gängigen Aluminiumprofilen verbunden werden, beispielsweise von MONTECH, Bosch oder Item.
Die Verbindung kann direkt über einen Nutenstein erfolgen. – Dies ermöglicht beispielsweise die zentrale Bohrung des Objektivhalters d45 'breit'.
Oder die Verbindung erfolgt über die Langlöcher der entsprechenden Halter.
In allen Fällen können Verbindungsschrauben mit Gewinde von M4 bis M6 oder und auch mit UNF 1/4" verwendet werden.
Sie sind für folgende Klemmdurchmesser erhältlich:
25 mm, 28 mm, 32 mm, 34 mm, 35,5 mm und 45 mm
Für den Klemmdurchmesser von 32 mm gibt es noch Varianten mit einen definierten Abstand von der Montagegrundlage:
30 mm (Objektivhalter d32-30) und 60 mm (Objektivhalter d32-60).
