Verborgene Strukturen sichtbar machen

Nutzen Sie die wellenlängenspezifische Reflektion von Materialien, insbesondere im kurzwelligem Infrarotbereich (SWIR), um verborgene Strukturen auf Leiterplatten sichtbar zu machen. Möglich macht dies die Bildgebung und -verarbeitung im SWIR-Wellenlängenbereich. Vision & Control entwickelt, fertigt und liefert dafür die passenden Optiken, Kameras und vicosys^® Bildverarbeitungssysteme.

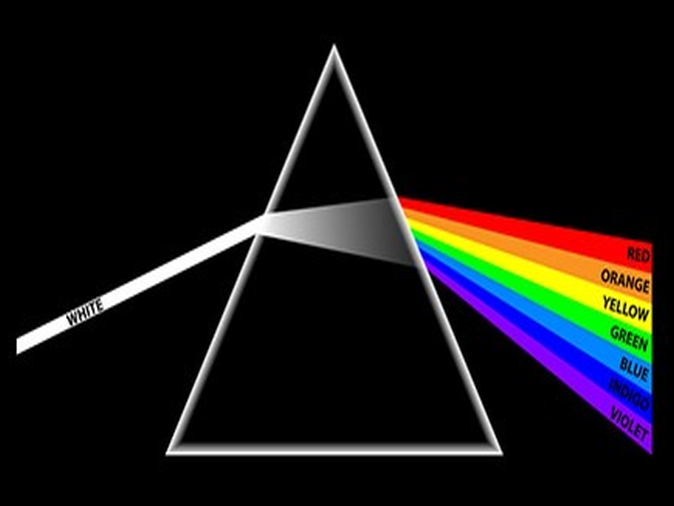

Elementar ist, dass das optische System sowohl die passende chromatische Korrektion als auch die optimale Transmission im Fokuswellenlängenbereich realisieren kann.

Schnelle Verstellung des Arbeitsabstands - z.B. bei Justageprozessen

In Abhängigkeit der Größe und Tiefe des Kontaktbereichs, kann eine spezielle Schärfentiefe oder die Verstellung des Arbeitsabstands bzw. des Fokus notwendig sein, um in jedem Fall die erforderliche Abbildungsqualität über den gesamten Bereich zu gewährleisten. Diese Herausforderung kann durch die Integration eines Flüssiglinsenmoduls in das optische System realisiert werden.

Durch die Nutzung der I2C Schnittstelle der Kamera zum Flüssiglinsenmodul, kann die Einstellung des Fokus auf das schärfste Bild oder gezielte Verstellung des Arbeitsabstands durch GenICam Befehle vom Bildverarbeitungssystem vicosys^® gesteuert werden. Diese Lösung liefert Vision & Control aus einer Hand.

Montagekontrolle und Kontrolle der Lageorientierung

Durch die gezielte Ausnutzung der Vorteile telezentrischer Optik und der passenden Beleuchtung, lassen sich unterschiedliche Bauteilhöhen auf gedruckten Schaltungen (PCB) mit elektronischen Bauteilen perfekt analysieren, ohne Kantenüberschneidungen in Kauf nehmen zu müssen oder den Betrachtungswinkel verändern zu müssen.

Je nach Prüfschwerpunkt, kann die Darstellung glänzender Strukturen mit gerundeten Oberflächen oder Minisken durch die Kombination einer homogenen Auflichtbeleuchtung und der koaxialen Einspiegelung der Beleuchtung in den Strahlengang des Objektivs problemlos in den selben Prüfschritt integriert werden.

Lokale punktgenaue thermografische Kontrolle von PCBs

Ebenfalls die Infrarotstrahlung heißer Körper nutzend, bietet die Thermoinspektion mit entsprechenden Thermokameras (Mikrobolometer Kameras) die Möglichkeit, sowohl optische Inspektionsaufgaben als auch die präzise Messung von Temperaturen und Temperaturgradienten zu realisieren. Diese Technologie basiert auf der Detektion von Infrarotstrahlung im MWIR- und LWIR-Wellenlängenbereich.

Im Zusammenspiel mit der Thermographie-Funktion unserer vicosys^® Bildverarbeitungssysteme können Thermographieinspektionen umgesetzt und per Schnittstelle an die Anlagensteuerung übermittelt werden. Ein weiteres Anwendungs-HighLight ist die Temperaturüberwachung automatisierter Prozesse.

Genaueste Höhenmessungen

Eine weitere Möglichkeit Höhenunterschiede in genauester Skalierung darzustellen, ist der Einsatz von Objektiven mit sehr geringer Schärfentiefe und hoher Numerischer Apertur (NA), um z.B.  im „Depth from Focus“ Verfahren genaueste Höhenmessungen neben weiteren Perspektiven mit nur einer Optik sicherzustellen.

Nutzen als Ganzes

Der Einsatz von Großfeldobjektiven und entsprechenden großen telezentrischen Beleuchtungen ermöglicht die telezentrische Inspektion und Ausrichtung von Nutzen als Ganzes.

In Abhängigkeit von der spezifischen Anwendung kommen unsere Großfeldobjektive mit Fresnel - Technologie für verschiedene Sensorgrößen und Bildfeldgrößen zum Einsatz.

Ein umfangreiches Portfolio an Optiken

• telezentrischen Messobjektiven,
• telezentrischen Großfeldobjektiven,
• Mikroskopobjektiven
• Ein großes Sortiment an Zubehör und optischen Filtern unterstützt die Lösungsfindung.

Auch in Sachen Beleuchtung bietet Vision & Control eine umfassende Auswahl an telezentrischen Beleuchtungen, Ring-, Linien-, Flächen-, Spot- und Dombeleuchtungen.

Sie sorgen für eine optimale Ausleuchtung und garantieren somit reproduzierbare Prüfergebnisse.

- ist ein Garant bei der Umsetzung der einzigartigen Eigenschaften des Lichts in industrietaugliche Applikationen für die Elektronik und Produktronik.

Die vicosys^®-Familie ermöglicht innovative Maschinenkonzepte auf der Basis prozessstabiles Linux-Betriebssystem sowie industrielle Kommunikation (EtherCat, PROFINET, I/O).
Es bietet darüber hinaus die Möglichkeit der Einbindung bewährter Bibliotheken und Algorithmen z.B. auf der Basis von Python und Halcon.
