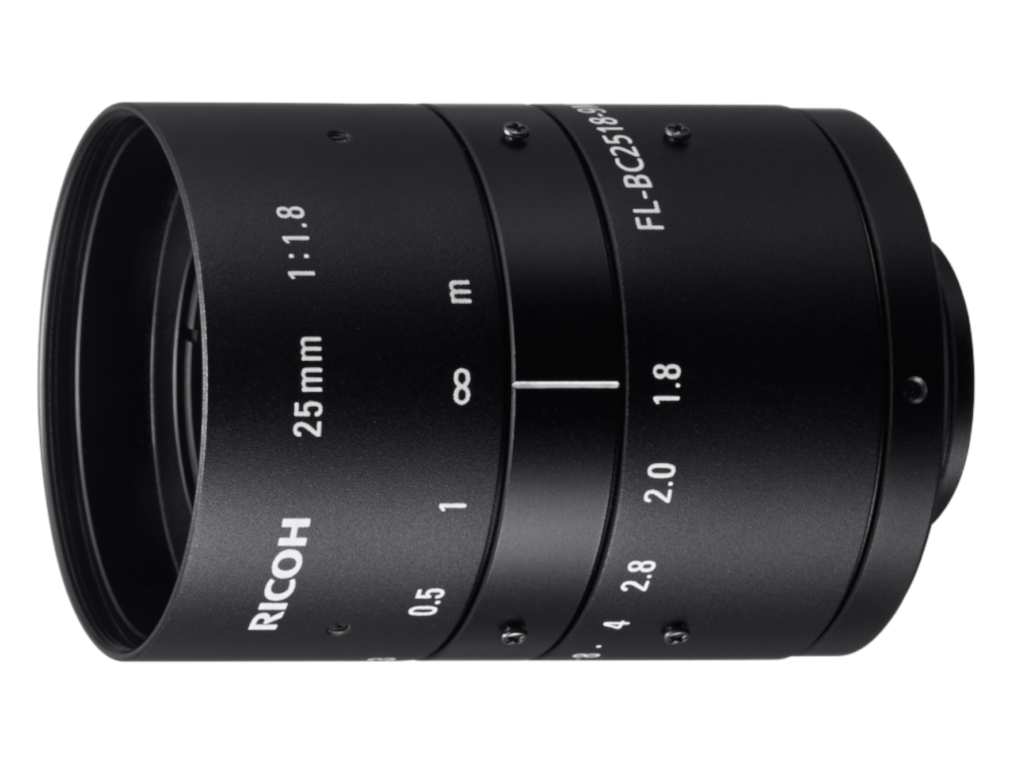

Entozentrisches Objektiv - VCH 1.8/25 - BC2518-9M
Eigenschaften
- manuell einstellbares, hochauflösendes Objektiv mit fester Brennweite für C- und CS-Mount-Kameras
- für Matrix- und Zeilenkameras mit 1.1" Sensoren (12 Megapixel) und 1" Sensoren (9 Megapixel)
- Grenzauflösung von 147 lp/mm von der Bildmitte bis in die äußersten Bildecken
- extrem niedrige Verzeichnung, geeignet zur Bildmessung
- gleichmäßige Bildausleuchtung, hohe Lichtstärke
- kompakte Bauweise, robust und langlebig
- je 3 Fixierschrauben (plus 2 Rändelschrauben) für Fokus und Blende - geeignet für Anwendungen mit Vibrationen und Beschleunigung
Technische Daten
| Brennweite | 25 mm |
| Blendenzahl | 1,8 - 16C |
| MOD | 0,1 m |
| Sensorformat (max) | 1" |
| Pixelgröße (min) | 3,69 µm |
| Auflösung | 9 MPixel |
| Bildwinkel mit: | |
| • 1"-Sensor | 28,7° x 21,7° x 35,4° |
| • 2/3"-Sensor | 19,9° x 15° x 24,8° |
| • 1/1,8"-Sensor | 16,3° x 12,3° x 20,2° |
| • 1/2"-Sensor | 14,5° x 10,9° x 18,1° |
| • 1/3"-Sensor | 10,9° x 8,2° x 14,1° |
| • 1/4"-Sensor | 7,7° x 5° x 9,2° |
| Objektivlänge | 57,5 mm |
| Objektivdurchmesser (max) | 42,0 mm |
| Objektivanschluss | C-Mount |
| Filtergewinde objektseitig | M40,5 x 0,5 |
| Gewicht | 149 g |
| Umgebungstemperatur | -20°C bis +50°C |
Zeichnungen
Maßzeichnung in mm
Zubehör für Entozentrische Objektive - VCH 1.8/25 - BC2518-9M
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| 2-90-410 | Zwischenringsatz C-Mount | besteht aus Zwischenringen mit je 1 mal 0,5 mm, 1 mm, 5 mm, 10 mm, 20 mm und 40 mm |
| Objektivadapter C-Mount | ||
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
| Neutraldichtefilter | ||
| 2-91-250 | ND-Filter 3,0 M40,5x0,5 | Neutraldichte 3,0 - 0,1% Durchlässigkeit, Blendenstufen 10, Filtergewinde M40,5x0,5 |
| 2-91-240 | ND-Filter 1,2 M40,5x0,5 | Neutraldichte 1,2 - 6,3% Durchlässigkeit, Blendenstufen 4, Filtergewinde M40,5x0,5 |
| 2-91-230 | ND-Filter 0,6 M40,5x0,5 | Neutraldichte 0,6 - 25% Durchlässigkeit, Blendenstufen 2, Filtergewinde M40,5x0,5 |
| Tageslichtsperrfilter | ||
| 2-91-210 | IR-Filter M40,5x0,5 | Langpassfilter ab 830 nm, Tageslichtsperrfilter, Filtergewinde M40,5x0,5 |
| Polarisationsfilter | ||
| 2-91-220 | Pol-Filter M40,5x0,5 | Linearer Polarisationsfilter, Bereich 420 nm - 780 nm, Filtergewinde M40,5x0,5 |
| Farbfilter Blau | ||
| 2-91-288 | Farbfilter Blau M40,5x0,5 | Bandpassfilter, Bereich 350 nm - 600 nm, Filtergewinde M40,5x0,5 |
| UV-Sperrfilter | ||
| 2-91-200 | UV-Sperrfilter M40,5x0,5 | Langpassfilter ab 350 nm, verwendbar als Schutzglas, Filtergewinde M40,5x0,5 |
| Farbfilter Rot | ||
| 2-91-268 | Farbfilter Rot M40,5x0,5 | Langpassfilter ab 630 nm, rot, Filtergewinde M40,5x0,5 |
| Farbfilter Grün | ||
| 2-91-301 | Farbfilter Grün M40,5x0,5 | Bandpassfilter, Bereich 430 nm - 620 nm, Filtergewinde M40,5x0,5 |
| Farbfilter Gelb | ||
| 2-91-275 | Farbfilter Gelb M40,5x0,5 | Langpassfilter ab 530 nm, gelb, Filtergewinde M40,5x0,5 |
