Zubehör 90°-Umlenkung - Umlenkspiegel 90-71
Eigenschaften
- Umlenkung des Strahlengangs um 90 Grad
- zur einfachen Montage unter engsten Einbaubedingungen
- aufsteckbar mit Arretierung
- dreh- und fixierbare Ausführung
- robustes Gehäuse, staubdicht, industrietauglich
Technische Daten
| Ablenkendes Element | Oberflächen-Planspiegel |
| Aufsteckdurchmesser | 71 mm |
| Freies Gesichtsfeld | Durchmesser: 65 mm |
| Arbeitsabstandverkürzung | 91,3 mm |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Abmessungen | 123 mm x 95 mm x 90 mm |
| Montagemöglichkeiten | 6 x M5 Montagebohrungen |
| Befestigung am Objektiv | 4 x M3 Gewindestifte im 90° Winkeln verteilt |
| Gewicht | 1.010 g |
| Schutzart | IP 50 |
| Umgebungstemperatur | - 10°C ... 55°C |
| Angepasst an: | |
| Telezentrische Beleuchtung | TZB60-Serie |
| Telezentrisches Objektiv | T201-Serie |
Zeichnungen

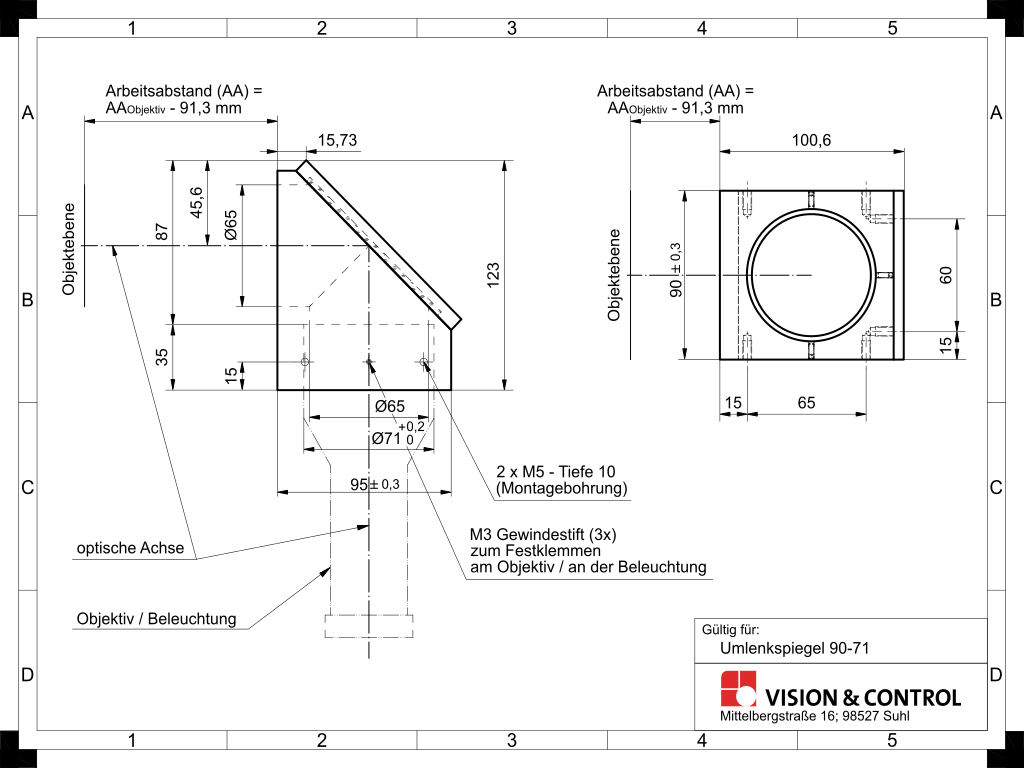

Maßzeichnung in mm
