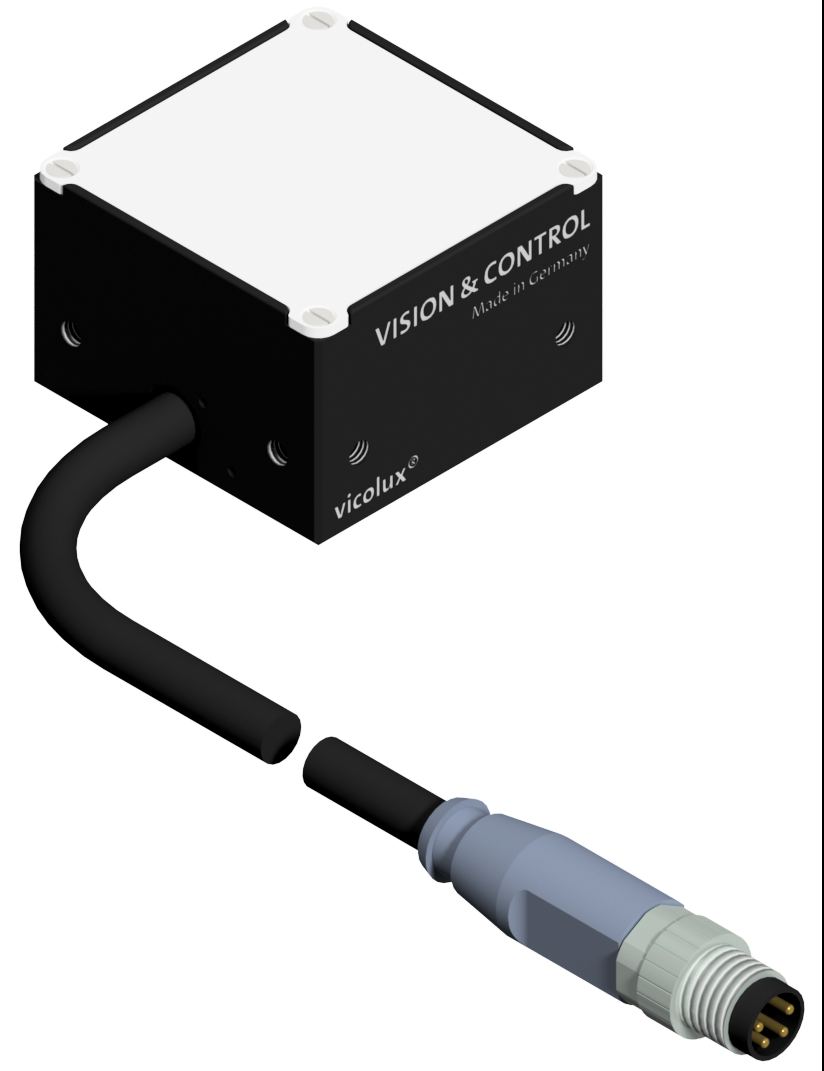

vicolux® Flächenbeleuchtung - AL30x30-W5K7/UDC/-a
Eigenschaften
- LED-Flächenbeleuchtung mit gerichteter Lichtführung
- homogenes Leuchtfeld
- sicherer Betrieb mit vicolux® smart light Beleuchtungscontroller (z.B. DLC3005)
- Anschluss: Kabel mit M8-Stecker
- vielfältige Montagemöglichkeiten
- Metallgehäuse, Leuchtfeldabdeckung: PMMA
Technische Daten
| Lichtaustrittsfläche | 30 mm x 30 mm |
| Lichtfarbe | Weiss, 5700 K |
| Lichtführung | gerichtet |
| Besonderheit | Blitzbar mit Blitzcontroller |
| Betriebsspannung | Nur zum Betrieb an Stromquelle! |
| Schutzart | IP50 |
| Schutzklasse | III, Schutzkleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | -10°C bis +45°C |
| Gehäusematerial | Aluminium schwarz eloxiert |
| Gewicht | 55 g |
| Bestrahlungsstärke ¹) | |
| • Dauerbetrieb | 185 W/m² |
| ¹) Arbeitsabstand = 50 mm |
Zeichnungen
Maßzeichnung in mm: length = 30 mm; width = 30 mm
Anschlussbelegung M8-Stecker
Kombinierbar mit
Zubehör für Flächen und Linien - AL30x30-W5K7/UDC/-a
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Montagesysteme | ||
| 1-18-070 | Einstellbare Halterung xL30 | für xL30x30/60/90, stufenlose dreh- und schwenkbare Montage, inkl. Schrauben |
| Diffusoren | ||
| 1-18-060 | Diffusor 40% 30x30x1 | für AL30x30 Streulichtplatte aus PMMA, anschraubbar |
| Polarisatoren für Flächen | ||
| 1-18-062 | Polarisator linear 30x30x0,18 | für AL30x30 und DL30x30, Polarisationsfilter, neutralgrau, selbstklebend |
| Schutzabdeckungen | ||
| 1-18-061 | Abdeckscheibe klar 30x30x1 | für AL30x30, Schutzabdeckung aus PMMA, anschraubbar |
| Anschlusskabel M8-4polig | ||
| 1-11-611 | Kabel-M8-4p-5A-gerade-1m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-612 | Kabel-M8-4p-5A-gerade-2m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-613 | Kabel-M8-4p-5A-gerade-3m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-614 | Kabel-M8-4p-5A-gerade-5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-609 | Kabel-M8-4p-4A-gerade-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-605 | Kabel-M8-4p-4A-gewinkelt-2m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-604 | Kabel-M8-4p-4A-gewinkelt-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| Verlängerungskabel M8-4polig | ||
| 1-11-093 | Verl-kabel-M8-4p-5A-0,6m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-094 | Verl-kabel-M8-4p-5A-1,5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-095 | Verl-kabel-M8-4p-5A-3,0m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
