Optimiert für blaues Licht

Innerhalb des sichtbaren Spektrums sind monochromatische Bilduntersuchungen mit blauem Licht am effektivsten. Die Objektive der Blue-Vision-Serie von Vision & Control sind speziell für diesen Spektralbereich konzipiert, sie liefern maximale Schärfe bei größtmöglicher Tiefenschärfe.

Optimiert für blaues Licht

Bildschärfe und Schärfentiefe sind zwei optische Parameter, die leider gegeneinander wirken. Je stärker man ein Objektiv abblendet, desto unschärfer wird seine Abbildung durch die zunehmende Beugung. Die industrielle Bildverarbeitung verlangt gleichwohl beides: maximale Schärfe bei größtmöglicher Schärfentiefe. Die neu entwickelte Objektiv-Serie “BlueVISION” trägt diesem Anspruch Rechnung. Unsere Optikentwicklunger nutzen dabei den Umstand, dass die Intensität der Beugung von der Wellenlänge abhängt: Erzeugt ein konkretes Objektiv bei Blende 10 mit rotem Licht (650nm) ein Beugungsscheibchen von 8 Mikrometer Radius, dann ist es mit blauem Licht (450 nm) nur 5,5 Mikrometer groß, somit die Unschärfe um fast ein Drittel geringer. Es liegt mithin nahe, präzise Bilduntersuchungen wo immer möglich, mit blauem Licht durchzuführen, zumal blaue Leuchtdioden (Deep Blue) einen überaus hohen Wirkungsgrad besitzen.

Freilich ist es ein Trugschluss zu glauben, dass für monochromatische Untersuchungen Objektive eingesetzt werden können, die nicht farblich korrigiert sind. Blaue LEDs haben eine Halbwertbreite von 20 Nanometer bis 30 Nanometer. Dadurch entstehen sowohl Farbquerfehler, durch die sich der Abbildungsmaßstab ändert, wie auch Farblängsfehler, welche den Fokus verschieben. Zum Beispiel erzeugt ein farblich nicht korrigiertes Objektiv, mit Abbildungsmaßstab 0,2 und 15 Millimeter Objektfelddurchmesser, am Bildrand 10 Mikrometer breite Farbsäume, wenn die Wellenlänge um 20 Nanometer variiert. Dadurch wirkt das Bild verwaschen und zusätzliche Farblängsfehler machen auch die Bildmitte unschärfer.



Bei Objektiven die den gesamten Bereich des sichtbaren Lichtspektrums abdecken ist die Farbkorrektur aufwändig und ausgerechnet im blauen Bereich (450 nm - 480 nm) besonders fehlerbehaftet. Die Farbkorrektur der Blue-Vision-Objektive setzt daher speziell im blauen Spektralbereich, bei 470 Nanometer, an. Dadurch entstehen zwischen 450 Nanometer und 490 Nanometer nur extrem kleine Farblängsfehler von weniger als 10 Mikrometern, die unterhalb der Nachweisgrenze liegen. Die Verzeichnung dieser Objektive beträgt weniger als 1%.

Die Reihe besteht momentan aus je vier telezentrischen Objektiven mit Objektfelddurchmessern von 18 Millimetern sowie 30 Millimetern. Die Abbildungsmaßstäbe der einzelnen Modelle sind so gewählt, dass sie alle gängigen Sensorgrößen voll abdecken. So ergeben sich jeweils Bildfelddiagonalen von 4,1 mm (1/4”); 6,1 mm (1/3”); 9 mm (1/1,8”) sowie 11 mm (2/3”).

Besonderer Wert wurde von unseren Optikentwicklern auf eine kompakte Bauform gelegt. So ist etwa das TO18/0,23 nur geringfügig länger als ein konventionelles entozentrisches Objektiv. Obwohl die Objektive im schlanken Vision & Control Design gehalten sind, ist die Wandstärke der Tuben trotzdem so ausgelegt, dass die Objektive den rauen Industrieeinsatz zuverlässig aushalten.

Alle Objektive verfügen über eine einstellbare Blende. Ab Blende 8 bis Blende 11 (typabhängig) sind sie beugungsbegrenzt und daher auch für 5MP-Sensoren geeignet. Für den Einsatz unter extremen Bedingungen sind Blue-Vision-Modelle ebenfalls in rüttelfesten Varianten, mit Festblende und verklebten Linsen, lieferbar.

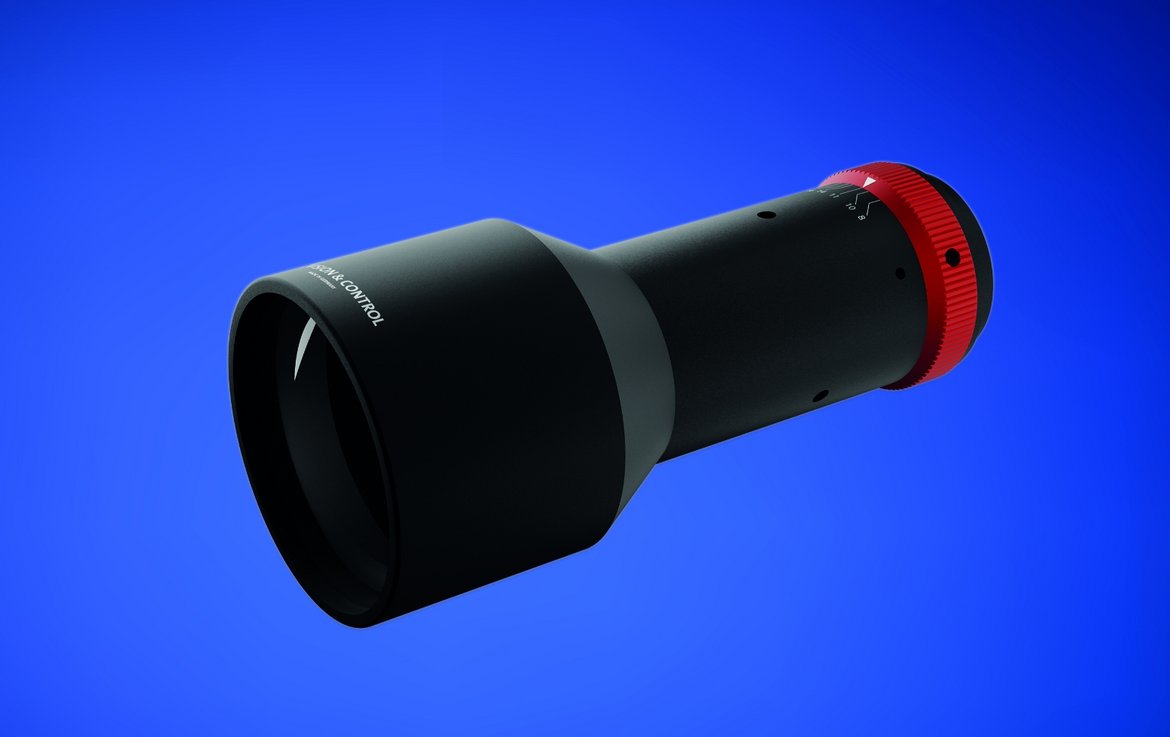

Die TO18-Serie hat einen Tubusdurchmesser von 28 Millimeter (Blendenring 30,5 Millimeter) und kann an diesem Umfang geklemmt werden. Die Objektive der TO30-Baureihe sind lediglich im vorderen Teil 42 Milimeter dick, haben aber ansonsten den Durchmesser der TO18-Serie, so dass sie in den gleichen Halterungen Platz finden. Entsprechende Objektivhalter sind lieferbar.



Da die BlueVISION-Serie speziell für blaues Licht optimiert ist, sind dessen Objektive nur bedingt für den Einsatz mit rotem oder gar infrarotem Licht geeignet. Die Entwickler von Vision & Control arbeiten daher schon an einer Objektiv-Serie für diesen Spektralbereich.
