Entozentrisches 90°-Objektiv - RWO 30-0.89
Eigenschaften
- Objektiv mit 90° abgewinkeltem Strahlengang für den Einsatz unter schwierigen Montagebedingungen
- robuste Industrie-Ausführung
- für Matrix- und Zeilenkameras mit 2/3" Sensoren
- manuell einstellbare Irisblende mit Fixierung, fester Arbeitsabstand
- verzeichnungsarm
- Spektralbereich von 380 bis 900 nm, farbkorrigiert und lichtstark
- C-Mount-Gewindeanschluss
Technische Daten
| Brennweite | 30 mm |
| Abbildungsmaßstab | 0,89 (-1 : 1,12) |
| Bildseitige Apertur | 0,054 ... 0,015 |
| Arbeitsabstand | 29 mm |
| Sensorformat (max) | 2/3" |
| Objektfelddiagonale (max) | 12,3 mm |
| Objektfeld mit: | |
| • 2/3"-Sensor | 9,8 mm x 7,4 mm |
| • 1/1,8"-Sensor | 8,0 mm x 6,0 mm |
| • 1/2"-Sensor | 7,1 mm x 5,3 mm |
| • 1/3"-Sensor | 5,3 mm x 4,0 mm |
| • 1/4"-Sensor | 3,8 mm x 2,4 mm |
| Objektivlänge | 98,4 mm |
| Objektivdurchmesser (max) | 42,0 mm |
| Objektivanschluss | C-Mount |
| Filtergewinde kameraseitig | M20 x 0,5 |
| Gewicht | 230 g |
| Umgebungstemperatur | -10 °C bis 50°C |
Zeichnungen

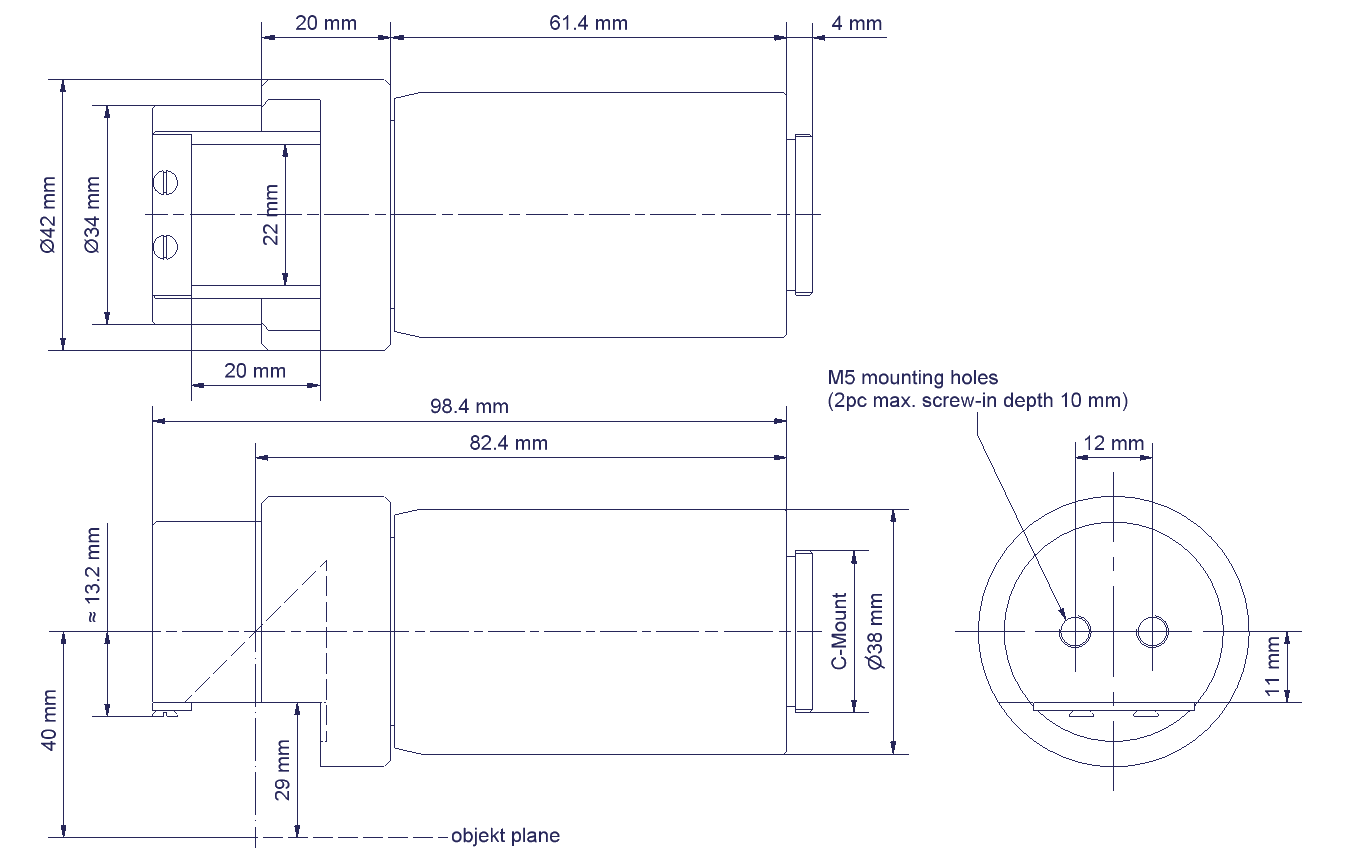

Maßzeichnung in mm
Zubehör für Entozentrische Objektive - RWO 30-0.89
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Zwischenringe | ||
| 2-90-415 | Zwischenring 0,5 mm | 26 x 31 x 0,5 reduziert die minimale Objektdistanz (MOD) |
| 2-90-416 | Zwischenring 1,0 mm | 26 x 31 x 1,0 reduziert die minimale Objektdistanz (MOD) |
| 2-90-410 | Zwischenringsatz C-Mount | besteht aus Zwischenringen mit je 1 mal 0,5 mm, 1 mm, 5 mm, 10 mm, 20 mm und 40 mm |
| Objektivadapter C-Mount | ||
| 2-90-414 | CS-/C-Mount Adapter 5,0 mm | zur Verbindung von C-Mount Objektiven mit CS-Mount Kameras, Länge 5 mm |
