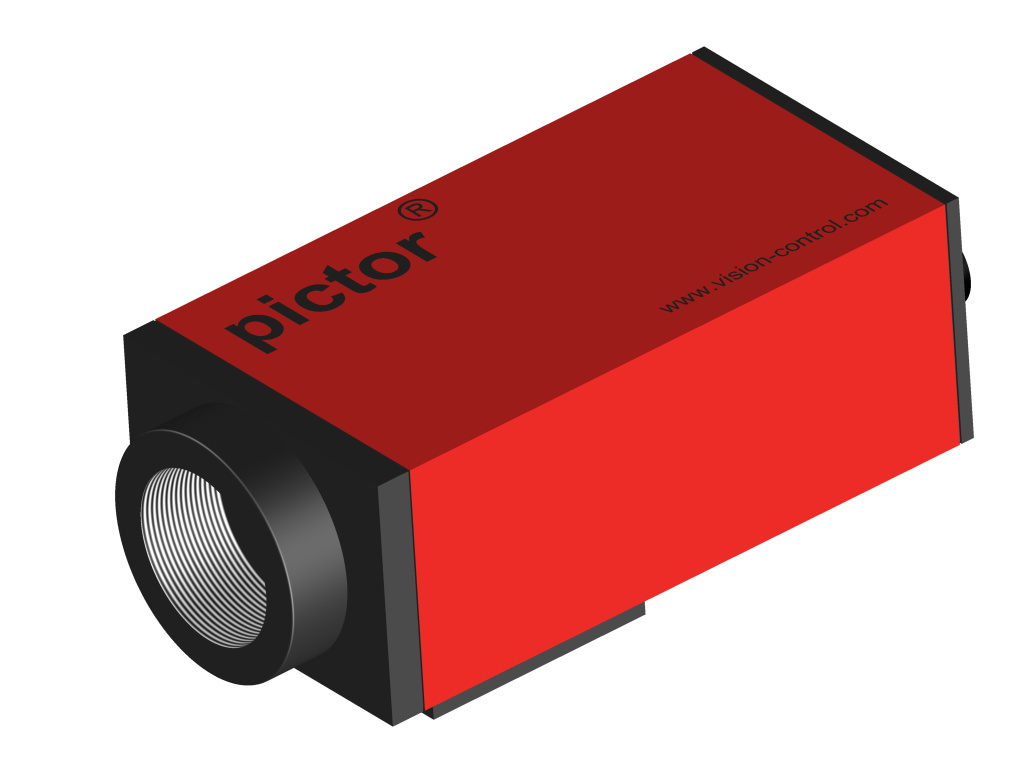

Smart Camera - pictor M1617M-ETH-IRCut
Eigenschaften
- Smart Camera für industrielle Bildverarbeitung
- leistungsstarke-Bildverarbeitung DSP für extrem schnelle Bildaufnahme- und Verarbeitungszeiten
- SVGA-Ausgang für die Ausgabe von Prüfbildern am Monitor ohne Laufzeitverlust
- durchgehendes Funktions- und Bedienkonzept, Funktionsumfang kompatibel zu den vicosys® BV-Systemen
- umfangreiches Optik- und Beleuchtungszubehör
Technische Daten
| Sensordaten | |
| Sensorname | Sony ICX204AL |
| Chroma | Monochrom IR-Sperrfilter 400 nm - 700 nm |
| Sensorformat | 1/3" |
| Sensordiagonale | 5,95 mm |
| Sensor Technologie | Progressive Scan CCD |
| Auslesetechnik | Global Shutter |
| Auflösung total | 0,8 MPixel |
| Pixelanzahl | 1024 x 768 Pixel |
| Pixelgröße | 4,65 µm x 4,65 µm |
| Bildrate | 20 fps |
| Belichtungszeit | 10 µs ... 16,2 s |
| Leistungsdaten | |
| Prozessor | 3200 MIPS, 400 MHz Texas Instruments TMS320C64xx |
| RAM | 64 MB SDRAM |
| Flash EPROM | 4 MB Flash-EPROM für Programme und Daten interne 1 GB SD-Karte für Anwenderdaten |
| Prozessinterface | |
| Kommunikationsschnittstellen | 1 x Ethernet 100Mbit |
| Prozessschnittstelle | 4 x digitaler Eingangskanal 4 x digitaler Ausgangskanal 1 x Trigger-, RS232- oder Key-Pad-Anschluss 1 x Video-Out (1280 x 1024) |
| Software | |
| Parametrierung | Bediensoftware vcwin |
| Allgemeine Daten | |
| Spannungsversorgung | 9 V ... 28 V DC über 12-pin Hirose oder Steckernetzteil |
| Objektivanschluss | C-Mount |
| Abmessungen | 105 mm x 50 mm x 44 mm (ohne Stecker) |
| Gewicht | 400 g |
| Schutzart (IP) | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Temperatur Betrieb | 0 °C ... 50 °C |
Zeichnungen
Maßzeichnung in mm
Relative Quanteneffizienz des Bildaufnehmers
Zubehör für Smart Cameras - pictor M1617M-ETH-IRCut
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-40-203 | Ethernet-Kabel, 6p, 5m | HR10A-7P-6S, Stecker mit Buchsenkontakten auf RJ45-Stecker, für pictor M/N |
| 4-40-204 | Ethernet-Kabel, 6p, 10m | HR10A-7P-6S, Stecker mit Buchsenkontakten auf RJ45-Stecker, für pictor M/N |
| 4-40-206 | Ethernet-Kabel, 6p, 20m | HR10A-7P-6S, Stecker mit Buchsenkontakten auf RJ45-Stecker, für pictor M/N |
| SPS-Power-Kabel | ||
| 4-40-223 | SPS-Power-Kabel, 12p, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, für pictor M/N |
| 4-40-224 | SPS-Power-Kabel, 12p, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, für pictor M/N |
| 4-40-225 | SPS-Power-Kabel, 12p, 25m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, für pictor M/N |
| Steckernetzteile | ||
| 4-40-209 | Steckernetzteil 24V/0,63A | HR10A-10P-12S, Stecker mit Buchsenkontakten, Länge 3m, für pictor M/N |
| Trigger-Kabel | ||
| 4-40-200 | Trigger-Kabel, 6p, 5m | 6-poliger HIROSE-Stecker mit Stiftkontakten auf offenes Kabelende, für pictor M |
| 4-40-201 | Trigger-Kabel, 6p, 10m | 6-poliger HIROSE-Stecker mit Stiftkontakten auf offenes Kabelende, für pictor M |
| 4-40-202 | Trigger-Kabel, 6p, 25m | 6-poliger HIROSE-Stecker mit Stiftkontakten auf offenes Kabelende, für pictor M |
| V24-Kabel C4 (RS232) | ||
| 4-40-181 | V24-RS232-Kabel, 6p, 5m | 6-poliger HIROSE-Stecker auf 9-polige D-Sub-Buchse, für pictor M16xx/M18xx und Mxx |
| 4-40-182 | V24-RS232-Kabel, 6p, 10m | 6-poliger HIROSE-Stecker auf 9-polige D-Sub-Buchse, für pictor M16xx/M18xx und Mxx |
| 4-40-183 | V24-RS232-Kabel, 6p, 25m | 6-poliger HIROSE-Stecker auf 9-polige D-Sub-Buchse, für pictor M16xx/M18xx und Mxx |
| SVGA-Monitorkabel | ||
| 4-40-240 | SVGA-Monitorkabel, 10p, 5m | 10-poliger HIROSE-Stecker auf 15-polige D-Sub-Buchse, für pictor M mit SVGA-Ausgang |
| 4-40-241 | SVGA-Monitorkabel, 10p, 10m | 10-poliger HIROSE-Stecker auf 15-polige D-Sub-Buchse, für pictor M mit SVGA-Ausgang |
| 4-40-242 | SVGA-Monitorkabel, 10p, 25m | 10-poliger HIROSE-Stecker auf 15-polige D-Sub-Buchse, für pictor M mit SVGA-Ausgang |
| Bediengeräte | ||
| 4-20-207 | Key-Pad für pictor M16xx/18xx | Key-Pad inkl. Anschlusskabel, 5 m, zur Bedienung des vcwin Monitormenüs |
| Feldbus Gateways | ||
| 3-90-028 | Gateway netTAP 50-DP-EN | Modbus TCP-Slave zu PROFIBUS-DP-Slave, für pictor und vicosys |
| Schaltnetzteile | ||
| 4-40-219 | Netzteil 24V-40W-1.7A | für Hutschienenmontage, ohne Anschlusskabel, Typ: MDR-40-24 |
