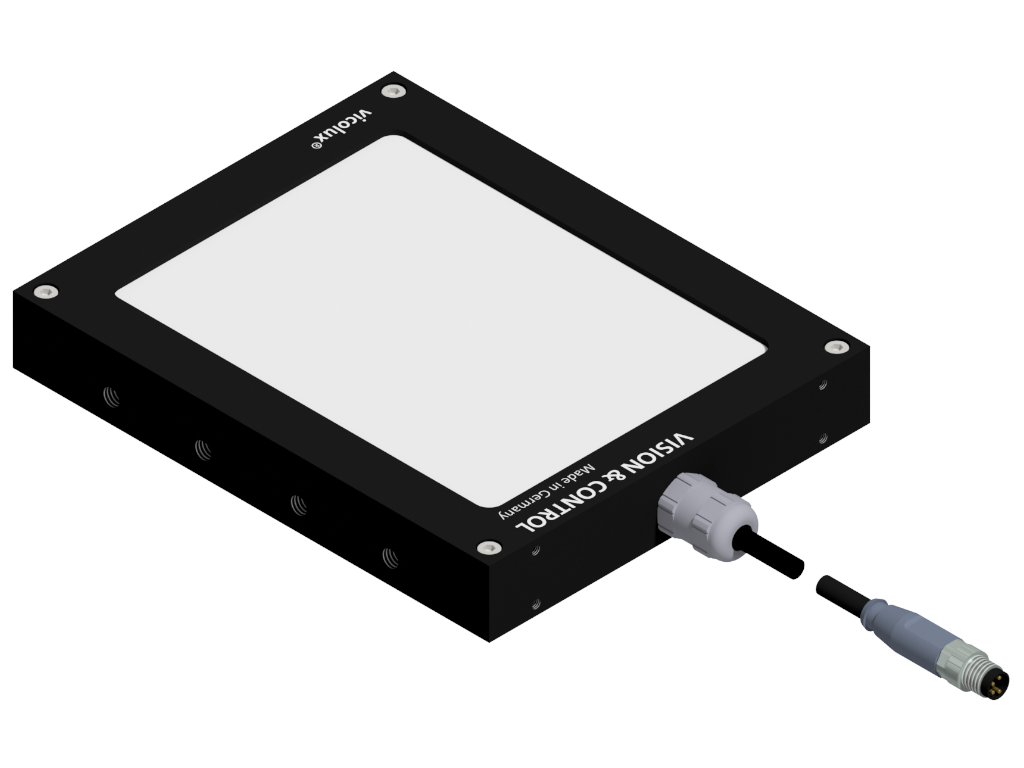

vicolux® Flächenbeleuchtung - FDL06-R633/UDC/-a
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- sicherer Betrieb mit vicolux® smart light Beleuchtungscontroller (z.B. DLC3005)
- Anschluss: Kabel mit M8-Stecker
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 120 mm x 90 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Rot, 633 nm |
| Besonderheit | Blitzbar mit Blitzcontroller |
| Strahldichte | |
| • Dauerbetrieb | 30 W/(m²sr) |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 680 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 150 mm (ohne M8-Stecker) |
| Kabeldurchmesser | 5 mm |
| Kabelaufbau | 4 x 0,25 mm² |
Hinweise
Die Beleuchtung kann nur in Verbindung mit einem Beleuchtungscontroller oder einer geeigneten Stromquelle betrieben werden.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
Zeichnungen

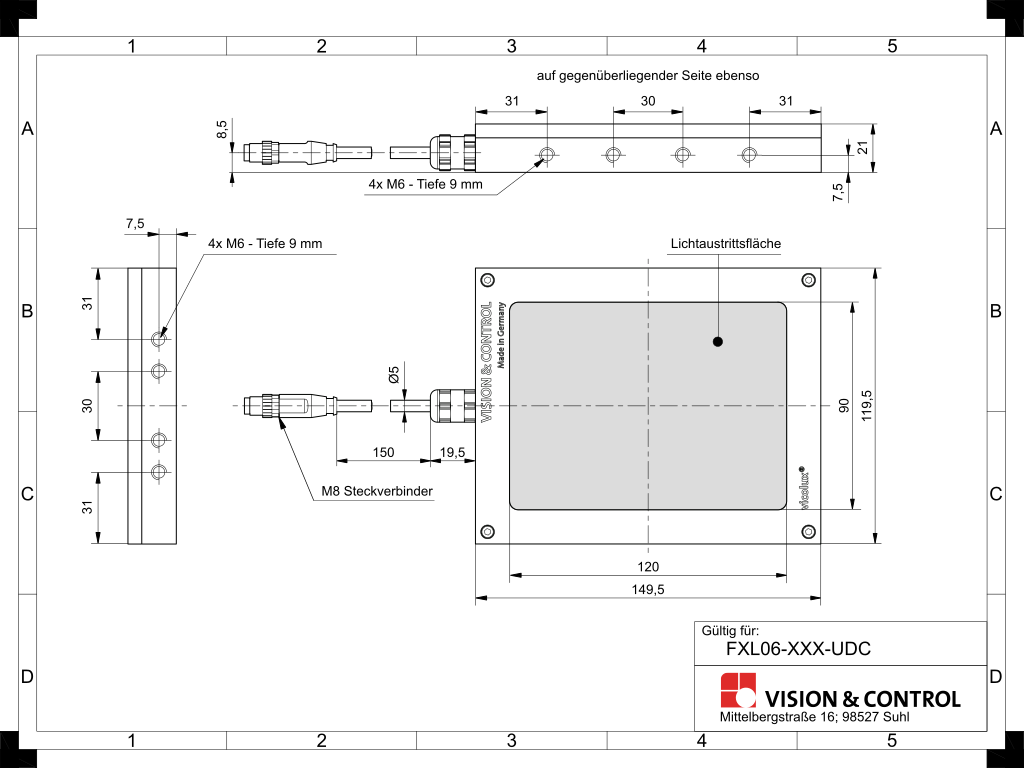

Maßzeichnung in mm
Anschlussbelegung M8-Stecker
Kombinierbar mit
Zubehör für Flächen und Linien - FDL06-R633/UDC/-a
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Anschlusskabel M8-4polig | ||
| 1-11-611 | Kabel-M8-4p-5A-gerade-1m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-612 | Kabel-M8-4p-5A-gerade-2m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-613 | Kabel-M8-4p-5A-gerade-3m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-614 | Kabel-M8-4p-5A-gerade-5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-609 | Kabel-M8-4p-4A-gerade-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-607 | Kabel-M8-4p-4A-gerade-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-605 | Kabel-M8-4p-4A-gewinkelt-2m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-604 | Kabel-M8-4p-4A-gewinkelt-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-606 | Kabel-M8-4p-4A-gewinkelt-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| Verlängerungskabel M8-4polig | ||
| 1-11-093 | Verl-kabel-M8-4p-5A-0,6m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-094 | Verl-kabel-M8-4p-5A-1,5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-095 | Verl-kabel-M8-4p-5A-3,0m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
