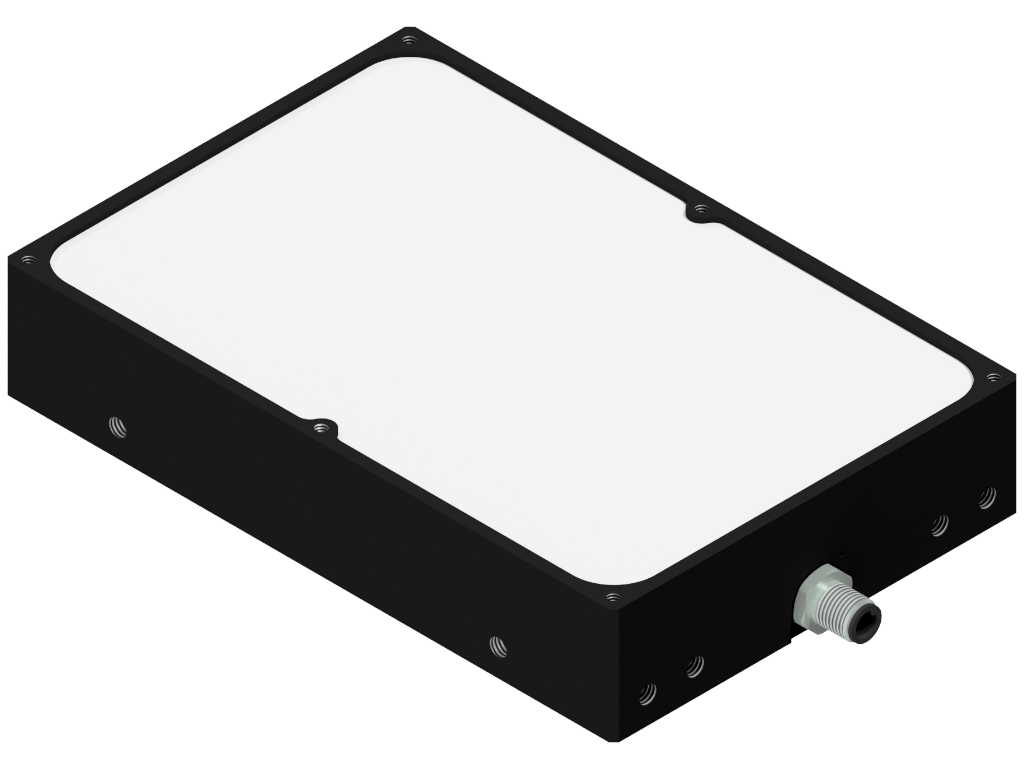

vicolux® Flächenbeleuchtung - FAL60x90-IR850/C
Eigenschaften
- flache LED-Flächenbeleuchtung mit gerichteter Lichtführung
- homogenes Leuchtfeld
- Beleuchtungscontroller im Gehäuse integriert
- Dauer- oder Blitzbetrieb
- Helligkeit und Blitzimpulslänge fest eingestellt
- Anschluss: M5-Stecker am Gehäuse
- Metallgehäuse, Leuchtfeldabdeckung optional (Zubehör)
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 55 mm x 85 mm |
| Lichtführung | Gerichtet |
| Lichtfarbe (typ.) | Infrarot, 850 nm |
| Betriebsart | Schaltbarer Dauerbetrieb (50 ms - ∞) Blitzbetrieb (Blitzdauer 100 µs) |
| Dauerbetrieb | |
| • Betriebsspannung | 10 ... 30 VDC |
| • Leistungsaufnahme | max. 10 W |
| • Bestrahlungsstärke | 138 W/m² |
| • Beleuchtungsstärke | - |
| Blitzbetrieb | |
| • Betriebsspannung | 18 ... 30 VDC |
| • Leistungsaufnahme | max. 10 W |
| • Bestrahlungsstärke | 1.518 W/m² |
| • Beleuchtungsstärke | - |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Gewicht | 240 g |
| Schutzart | IP67 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
Hinweise
Für weitere Informationen wenden Sie sich bitte an Ihren persönlichen Ansprechpartner in unserer Vertriebsabteilung.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: M5-Stecker
Zubehör für Flächen und Linien - FAL60x90-IR850/C
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Diffusoren | ||
| 1-11-212 | Diffusor 15% 60x90x1,8 | für FAL60x90, Streulichtplatte aus PMMA, inkl. Schrauben |
| 1-11-213 | Diffusor 40% 60x90x1 | für FAL60x90, Streulichtplatte aus PMMA, inkl. Schrauben |
| Polarisatoren für Flächen | ||
| 1-11-214 | Polarisator linear 60x90x0,75 | für FAL60x90, Polarisationsfilter, neutralgrau, inkl. Schrauben |
| Fokussier- und Fresnellinse | ||
| 1-11-215 | Fresnellinse F100 60x90x1,8 | für FAL60x90, Fokussierlinse aus PMMA, für AA=100 mm, inkl. Schrauben |
| 1-11-217 | Fresnellinse F-130 60x90x1,8 | für FAL60x90, Zerstreuungslinse aus PMMA, inkl. Schrauben |
| 1-11-216 | Fresnellinse F150 60x90x1,8 | für FAL60x90, Fokussierlinse aus PMMA, für AA=150 mm, inkl. Schrauben |
| Schutzabdeckungen | ||
| 1-11-218 | Abdeckscheibe klar 60x90x2 | für FAL60x90, Schutzabdeckung aus PMMA, inkl. Schrauben |
| Anschlusskabel M5-4polig | ||
| 1-11-117 | Kabel-M5-4p-1A-gerade-2m | 4x0,14mm², 1A, 60V, PUR, IP67, M5-4pol gerade Buchse auf freies Leitungsende |
| 1-11-116 | Kabel-M5-4p-1A-gerade-5m | 4x0,14mm², 1A, 60V, PUR, IP67, M5-4pol gerade Buchse auf freies Leitungsende |
| 1-11-105 | Kabel-M5-4p-1A-gewinkelt-2m | 4x0,14mm², 1A, 60V, PUR, IP67, M5-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-104 | Kabel-M5-4p-1A-gewinkelt-5m | 4x0,14mm², 1A, 60V, PUR, IP67, M5-4pol gewinkelte Buchse auf freies Leitungsende |
