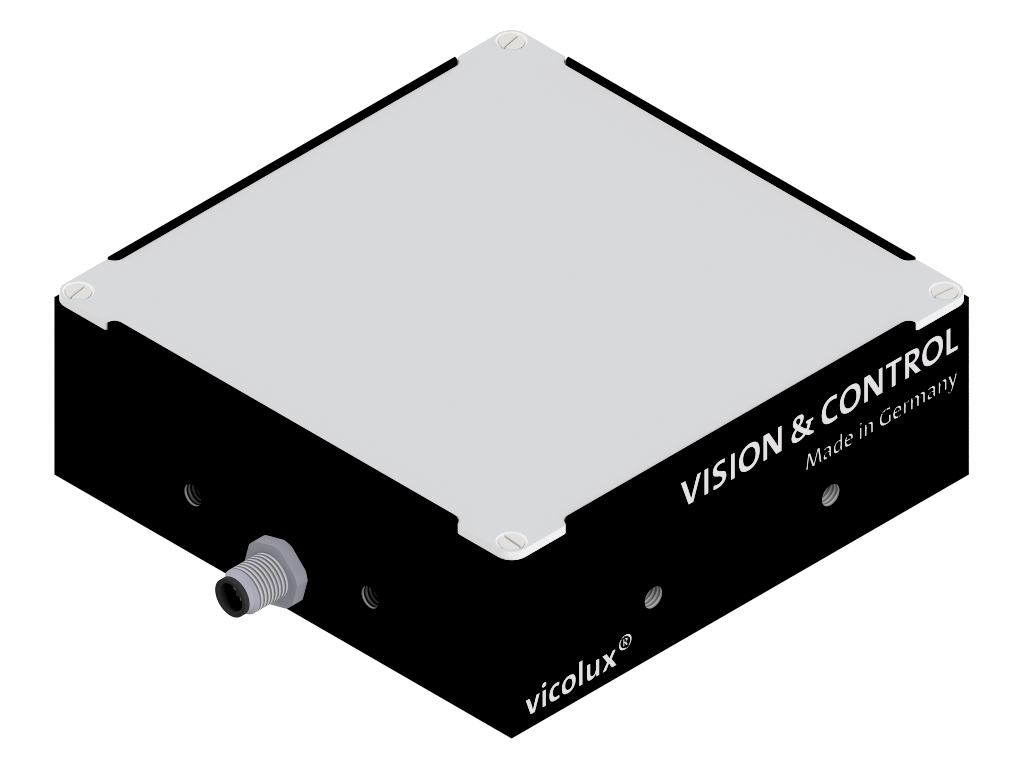

vicolux® Flächenbeleuchtung - DL60x60-IR850/24V
Eigenschaften
- LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- Beleuchtungscontroller im Gehäuse integriert
- Dauer- oder Pulsbetrieb
- Helligkeit fest eingestellt, Blitzimpulslänge entspricht Pulslänge
- Anschluss: M5-Stecker am Gehäuse
- Metallgehäuse, Leuchtfeldabdeckung: PMMA
Technische Daten
| Lichtaustrittsfläche | 60 mm x 60 mm |
| Lichtfarbe | IR, 850 nm |
| Lichtführung | Diffus |
| Betriebsspannung | 24 V |
| Leistungsaufnahme | 4,2 W |
| Strahldichte | |
| • Dauerbetrieb | 110 W/(m²sr) |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | PMMA |
| Gewicht | 96 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | 0 °C bis 45 °C |
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung des M5-Steckers
Zubehör für Flächen und Linien - DL60x60-IR850/24V
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Strahlteiler STE60x60 | ||
| 1-20-031 | Adapter STE60x60 - DL60x60 | Befestigung der STE60x60 an der DL60x60 |
| Montagesysteme | ||
| 1-20-070 | Einstellbare Halterung xL60 | für xL60x60, stufenlose dreh- und schwenkbare Montage, inkl. Schrauben |
| Diffusoren | ||
| 1-20-060 | Diffusor 40% 60x60x1 | für AL60x60 Streulichtplatte aus PMMA, anschraubbar |
| Polarisatoren für Flächen | ||
| 1-20-062 | Polarisator linear 60x60x0,18 | für AL60x60 und DL60x60, Polarisationsfilter, neutralgrau, selbstklebend |
| Schutzabdeckungen | ||
| 1-20-061 | Abdeckscheibe klar 60x60x1 | für AL60x60, Schutzabdeckung aus PMMA, anschraubbar |
| Anschlusskabel M5-4polig | ||
| 1-11-117 | Kabel-M5-4p-1A-gerade-2m | 4x0,14mm², 1A, 60V, PUR, IP67, M5-4pol gerade Buchse auf freies Leitungsende |
| 1-11-116 | Kabel-M5-4p-1A-gerade-5m | 4x0,14mm², 1A, 60V, PUR, IP67, M5-4pol gerade Buchse auf freies Leitungsende |
| 1-11-105 | Kabel-M5-4p-1A-gewinkelt-2m | 4x0,14mm², 1A, 60V, PUR, IP67, M5-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-104 | Kabel-M5-4p-1A-gewinkelt-5m | 4x0,14mm², 1A, 60V, PUR, IP67, M5-4pol gewinkelte Buchse auf freies Leitungsende |
