Kameras für vicosys®
Wählen Sie hier Ihre Anforderungen aus und sehen Sie alle in Frage kommenden Ergebnisse unten.
360/360 Ergebnisse
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 2/3" CCD, 1388x1038, 16fps, Farbe, global shutter
Bestellnummer:
4-22-334
Downloads:
Eigenschaften
- GigE-Flächenkamera für industrielle Anwendungen
- 2/3" CCD-Farb-Sensor mit 1,4 Megapixel Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- C-Mount-Objektivanschluss
- einfache Befestigung mit Standard M3-Gewinde oben und unten am Gehäuse
Technische Daten
| Sensordaten | |
| Sensorname | Sony ICX285AK |
| Chroma | Farbe |
| Sensor Technologie | Interline CCD, Progressive Scan |
| Auslesetechnik | Global Shutter |
| Sensorformat | 2/3" |
| Sensordiagonale | 11,0 mm |
| Auflösung total | 1388 x 1038 |
| Pixelanzahl | 1,4 MPixel |
| Pixelgröße | 6,45 µm x 6,45 µm |
| Bildrate | 16 fps |
| Belichtungszeit | 38 µs ... 60 s |
| Verstärkung | 0 dB ... 33 dB |
| Kameradaten | |
| Familie | Allied Vision - Manta PoE |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 2x IN, 2x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 30 VDC AUX (12-pin Hirose) |
| Leistungsaufnahme | 4,3 W (PoE); 3,7 W (bei 12 VDC) |
| Objektivanschluss | C-Mount |
| Abmessungen | 86,4 mm x 44 mm x 29 mm (inkl. Anschlüsse) |
| Gewicht | 210 g |
| Temperatur Betrieb | 5 °C ... 45 °C |
Zeichnungen
Maßzeichnung in mm

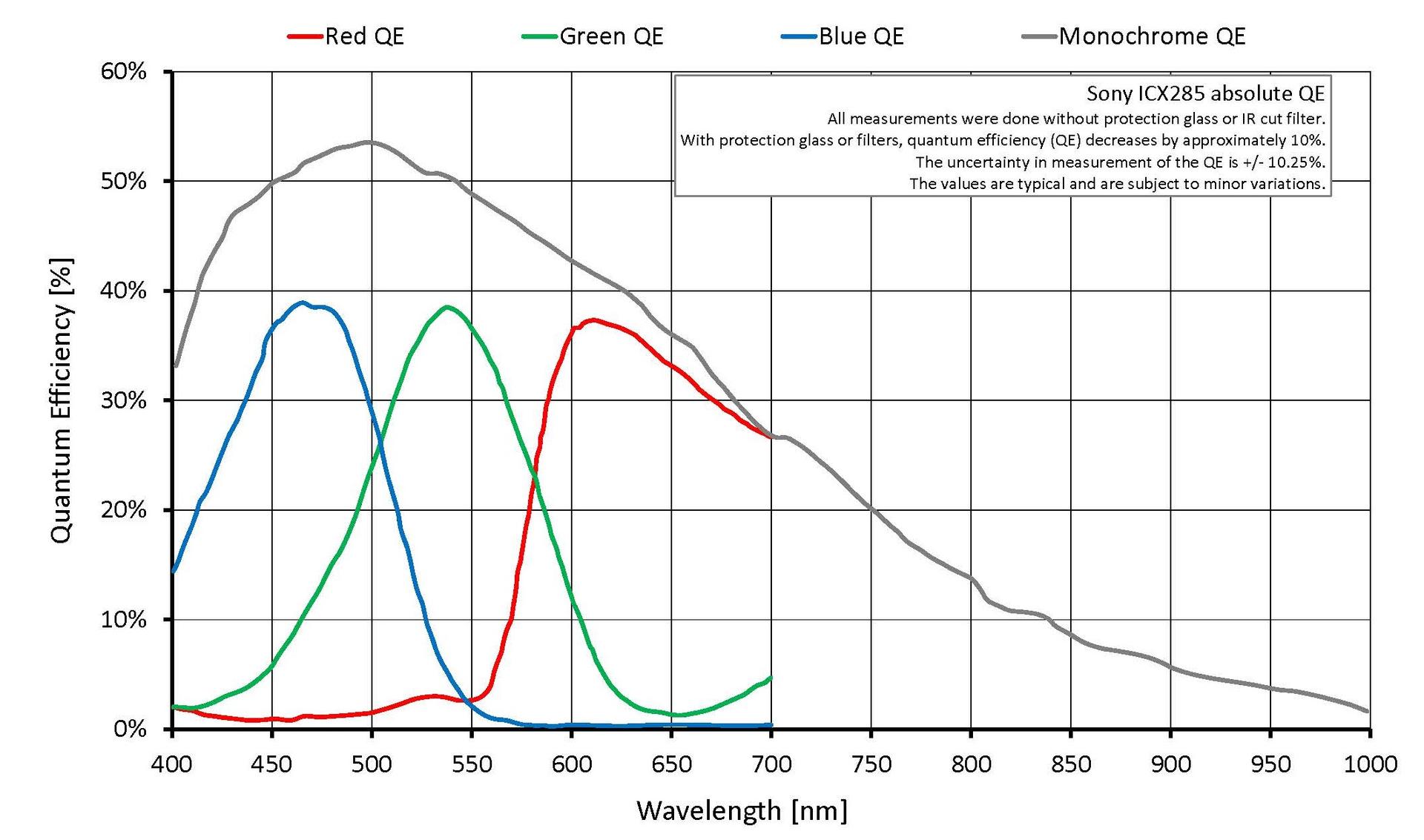

Quanteneffizienz
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-197 | SPS-Power-Kabel, 12p, SK, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-198 | SPS-Power-Kabel, 12p, SK, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 2/3" CCD, 1388x1038, 30fps, Farbe, global shutter
Bestellnummer:
4-22-337
Downloads:
Eigenschaften
- GigE-Flächenkamera für industrielle Anwendungen
- 2/3" CCD-Farb-Sensor mit 1,4 Megapixel Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- C-Mount-Objektivanschluss
- einfache Befestigung mit Standard M3-Gewinde oben und unten am Gehäuse
Technische Daten
| Sensordaten | |
| Sensorname | Sony ICX285AK |
| Chroma | Farbe |
| Sensor Technologie | Interline CCD, Progressive Scan |
| Auslesetechnik | Global Shutter |
| Sensorformat | 2/3" |
| Sensordiagonale | 11,0 mm |
| Auflösung total | 1388 x 1038 |
| Pixelanzahl | 1,4 MPixel |
| Pixelgröße | 6,45 µm x 6,45 µm |
| Bildrate | 30 fps |
| Belichtungszeit | 37 µs ... 60 s |
| Verstärkung | 0 dB ... 33 dB |
| Kameradaten | |
| Familie | Allied Vision - Manta PoE |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 2x IN, 2x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 30 VDC AUX (12-pin Hirose) |
| Leistungsaufnahme | 4,3 W (PoE); 3,7 W (bei 12 VDC) |
| Objektivanschluss | C-Mount |
| Abmessungen | 86,4 mm x 44 mm x 29 mm (inkl. Anschlüsse) |
| Gewicht | 210 g |
| Temperatur Betrieb | 5 °C ... 45 °C |
Zeichnungen
Maßzeichnung in mm
Quanteneffizienz
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-197 | SPS-Power-Kabel, 12p, SK, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-198 | SPS-Power-Kabel, 12p, SK, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 1/2" CCD, 1388x1038, 17fps, Mono, global shutter
Bestellnummer:
4-22-338
Downloads:
Eigenschaften
- GigE-Flächenkamera für industrielle Anwendungen
- 1/2" CCD-Monochrom-Sensor mit 1,4 Megapixel Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- C-Mount-Objektivanschluss
- einfache Befestigung mit Standard M3-Gewinde oben und unten am Gehäuse
Technische Daten
| Sensordaten | |
| Sensorname | Sony ICX267 AL |
| Chroma | Monochrom |
| Sensor Technologie | Interline CCD, Progressive Scan |
| Auslesetechnik | Global Shutter |
| Sensorformat | 1/2" |
| Sensordiagonale | 8,0 mm |
| Auflösung total | 1388 x 1038 |
| Pixelanzahl | 1,4 MPixel |
| Pixelgröße | 4,65 µm x 4,65 µm |
| Bildrate | 17 fps |
| Belichtungszeit | 33 µs ... 60 s |
| Verstärkung | 0 dB ... 33 dB |
| Kameradaten | |
| Familie | Allied Vision - Manta PoE |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 2x IN, 2x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 30 VDC AUX (12-pin Hirose) |
| Leistungsaufnahme | 4,2 W (PoE); 3,6 W (bei 12 VDC) |
| Objektivanschluss | C-Mount |
| Abmessungen | 86,4 mm x 44 mm x 29 mm (inkl. Anschlüsse) |
| Gewicht | 210 g |
| Temperatur Betrieb | 5 °C ... 45 °C |
Zeichnungen
Maßzeichnung in mm
Quanteneffizienz
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-197 | SPS-Power-Kabel, 12p, SK, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-198 | SPS-Power-Kabel, 12p, SK, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 1/2" CCD, 1388x1038, 17fps, Farbe, global shutter
Bestellnummer:
4-22-339
Downloads:
Eigenschaften
- GigE-Flächenkamera für industrielle Anwendungen
- 1/2" CCD-Farb-Sensor mit 1,4 Megapixel Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- C-Mount-Objektivanschluss
- einfache Befestigung mit Standard M3-Gewinde oben und unten am Gehäuse
Technische Daten
| Sensordaten | |
| Sensorname | Sony ICX267AK |
| Chroma | Farbe |
| Sensor Technologie | Interline CCD, Progressive Scan |
| Auslesetechnik | Global Shutter |
| Sensorformat | 1/2" |
| Sensordiagonale | 8,0 mm |
| Auflösung total | 1388 x 1038 |
| Pixelanzahl | 1,4 MPixel |
| Pixelgröße | 4,65 µm x 4,65 µm |
| Bildrate | 17 fps |
| Belichtungszeit | 33 µs ... 60 s |
| Verstärkung | 0 dB ... 33 dB |
| Kameradaten | |
| Familie | Allied Vision - Manta PoE |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 2x IN, 2x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 30 VDC AUX (12-pin Hirose) |
| Leistungsaufnahme | 4,2 W (PoE); 3,6 W (bei 12 VDC) |
| Objektivanschluss | C-Mount |
| Abmessungen | 86,4 mm x 44 mm x 29 mm (inkl. Anschlüsse) |
| Gewicht | 210 g |
| Temperatur Betrieb | 5 °C ... 45 °C |
Zeichnungen
Maßzeichnung in mm
Quanteneffizienz
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-197 | SPS-Power-Kabel, 12p, SK, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-198 | SPS-Power-Kabel, 12p, SK, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 1/1.8" CCD, 1624x1234, 14fps, Mono, global shutter
Bestellnummer:
4-22-340
Downloads:
Eigenschaften
- GigE-Flächenkamera für industrielle Anwendungen
- 1/1,8" CCD-Monochrom-Sensor mit 2 Megapixel Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- C-Mount-Objektivanschluss
- einfache Befestigung mit Standard M3-Gewinde oben und unten am Gehäuse
Technische Daten
| Sensordaten | |
| Sensorname | Sony ICX274AL |
| Chroma | Monochrom |
| Sensor Technologie | Interline CCD, Progressive Scan |
| Auslesetechnik | Global Shutter |
| Sensorformat | 1/1,8" |
| Sensordiagonale | 8,9 mm |
| Auflösung total | 1600 x 1200 * |
| Pixelanzahl | 2,0 MPixel |
| Pixelgröße | 4,4 µm x 4,4 µm |
| Bildrate | 14 fps |
| Belichtungszeit | 51 µs ... 60 s |
| Verstärkung | 0 dB ... 31 dB |
| Kameradaten | |
| Familie | Allied Vision - Manta PoE |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 2x IN, 2x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 30 VDC AUX (12-pin Hirose) |
| Leistungsaufnahme | 4,2 W (PoE); 3,6 W (bei 12 VDC) |
| Objektivanschluss | C-Mount |
| Abmessungen | 86,4 mm x 44 mm x 29 mm (inkl. Anschlüsse) |
| Gewicht | 210 g |
| Temperatur Betrieb | 5 °C ... 45 °C |
Hinweise
* Zur Verbesserung der Darstellung an Monitoren ist die Auflösung an gängige Monitorauflösungen angepasst.
Zeichnungen
Maßzeichnung in mm
Quanteneffizienz
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-197 | SPS-Power-Kabel, 12p, SK, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-198 | SPS-Power-Kabel, 12p, SK, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 1/1.8" CCD, 1624x1234, 30fps, Mono, global shutter
Bestellnummer:
4-22-342
Downloads:
Eigenschaften
- GigE-Flächenkamera für industrielle Anwendungen
- 1/1,8" CCD-Monochrom-Sensor mit 2 Megapixel Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- C-Mount-Objektivanschluss
- einfache Befestigung mit Standard M3-Gewinde oben und unten am Gehäuse
Technische Daten
| Sensordaten | |
| Sensorname | Sony ICX274AL |
| Chroma | Monochrom |
| Sensor Technologie | Interline CCD, Progressive Scan |
| Auslesetechnik | Global Shutter |
| Sensorformat | 1/1,8" |
| Sensordiagonale | 8,9 mm |
| Auflösung total | 1600 x 1200 * |
| Pixelanzahl | 2,0 MPixel |
| Pixelgröße | 4,4 µm x 4,4 µm |
| Bildrate | 30 fps |
| Belichtungszeit | 10 µs ... 60 s |
| Verstärkung | 0 dB ... 31 dB |
| Kameradaten | |
| Familie | Allied Vision - Manta PoE |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 2x IN, 2x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 30 VDC AUX (12-pin Hirose) |
| Leistungsaufnahme | 4,2 W (PoE); 3,6 W (bei 12 VDC) |
| Objektivanschluss | C-Mount |
| Abmessungen | 86,4 mm x 44 mm x 29 mm (inkl. Anschlüsse) |
| Gewicht | 210 g |
| Temperatur Betrieb | 5 °C ... 45 °C |
Hinweise
* Zur Verbesserung der Darstellung an Monitoren ist die Auflösung an gängige Monitorauflösungen angepasst.
Zeichnungen
Maßzeichnung in mm
Quanteneffizienz
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-197 | SPS-Power-Kabel, 12p, SK, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-198 | SPS-Power-Kabel, 12p, SK, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 1/1.8" CCD, 1624x1234, 14fps, Farbe, global shutter
Bestellnummer:
4-22-341
Downloads:
Eigenschaften
- GigE-Flächenkamera für industrielle Anwendungen
- 1/1,8" CCD-Farb-Sensor mit 2 Megapixel Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- C-Mount-Objektivanschluss
- einfache Befestigung mit Standard M3-Gewinde oben und unten am Gehäuse
Technische Daten
| Sensordaten | |
| Sensorname | Sony ICX274 AQF |
| Chroma | Farbe |
| Sensor Technologie | Interline CCD, Progressive Scan |
| Auslesetechnik | Global Shutter |
| Sensorformat | 1/1,8" |
| Sensordiagonale | 8,9 mm |
| Auflösung total | 1600 x 1200 * |
| Pixelanzahl | 2,0 MPixel |
| Pixelgröße | 4,4 µm x 4,4 µm |
| Bildrate | 14 fps |
| Belichtungszeit | 51 µs ... 60 s |
| Verstärkung | 0 dB ... 31 dB |
| Kameradaten | |
| Familie | Allied Vision - Manta PoE |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 2x IN, 2x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 30 VDC AUX (12-pin Hirose) |
| Leistungsaufnahme | 4,2 W (PoE); 3,6 W (bei 12 VDC) |
| Objektivanschluss | C-Mount |
| Abmessungen | 86,4 mm x 44 mm x 29 mm (inkl. Anschlüsse) |
| Gewicht | 210 g |
| Temperatur Betrieb | 5 °C ... 45 °C |
Hinweise
* Zur Verbesserung der Darstellung an Monitoren ist die Auflösung an gängige Monitorauflösungen angepasst.
Zeichnungen
Maßzeichnung in mm
Quanteneffizienz
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-197 | SPS-Power-Kabel, 12p, SK, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-198 | SPS-Power-Kabel, 12p, SK, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 1/1.8" CCD, 1624x1234, 30fps, Farbe, global shutter
Bestellnummer:
4-22-343
Downloads:
Eigenschaften
- GigE-Flächenkamera für industrielle Anwendungen
- 1/1,8" CCD-Farb-Sensor mit 2 Megapixel Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- C-Mount-Objektivanschluss
- einfache Befestigung mit Standard M3-Gewinde oben und unten am Gehäuse
Technische Daten
| Sensordaten | |
| Sensorname | Sony ICX274 AQF |
| Chroma | Farbe |
| Sensor Technologie | Interline CCD, Progressive Scan |
| Auslesetechnik | Global Shutter |
| Sensorformat | 1/1,8" |
| Sensordiagonale | 8,9 mm |
| Auflösung total | 1600 x 1200 * |
| Pixelanzahl | 2,0 MPixel |
| Pixelgröße | 4,4 µm x 4,4 µm |
| Bildrate | 30 fps |
| Belichtungszeit | 10 µs ... 60 s |
| Verstärkung | 0 dB ... 31 dB |
| Kameradaten | |
| Familie | Allied Vision - Manta PoE |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 2x IN, 2x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 30 VDC AUX (12-pin Hirose) |
| Leistungsaufnahme | 4,2 W (PoE); 3,6 W (bei 12 VDC) |
| Objektivanschluss | C-Mount |
| Abmessungen | 86,4 mm x 44 mm x 29 mm (inkl. Anschlüsse) |
| Gewicht | 210 g |
| Temperatur Betrieb | 5 °C ... 45 °C |
Hinweise
* Zur Verbesserung der Darstellung an Monitoren ist die Auflösung an gängige Monitorauflösungen angepasst.
Zeichnungen
Maßzeichnung in mm
Quanteneffizienz
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-197 | SPS-Power-Kabel, 12p, SK, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-198 | SPS-Power-Kabel, 12p, SK, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 2/3" CCD, 2452x2056, 9fps, Mono, global shutter
Bestellnummer:
4-22-344
Downloads:
Eigenschaften
- GigE-Flächenkamera für industrielle Anwendungen
- 2/3" CCD-Monochrom-Sensor mit 5 Megapixel Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- C-Mount-Objektivanschluss
- einfache Befestigung mit Standard M3-Gewinde oben und unten am Gehäuse
Technische Daten
| Sensordaten | |
| Sensorname | Sony ICX655 |
| Chroma | Monochrom |
| Sensor Technologie | Interline CCD, Progressive Scan |
| Auslesetechnik | Global Shutter |
| Sensorformat | 2/3" |
| Sensordiagonale | 11,0 mm |
| Auflösung total | 2452 x 2056 |
| Pixelanzahl | 5,0 MPixel |
| Pixelgröße | 3,45 µm x 3,45 µm |
| Bildrate | 9 fps |
| Belichtungszeit | 38 µs ... 60 s |
| Verstärkung | 0 dB ... 32 dB |
| Kameradaten | |
| Familie | Allied Vision - Manta PoE |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 2x IN, 2x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 30 VDC AUX (12-pin Hirose) |
| Leistungsaufnahme | 4,6 W (PoE); 3,9 W (bei 12 VDC) |
| Objektivanschluss | C-Mount |
| Abmessungen | 86,4 mm x 44 mm x 29 mm (inkl. Anschlüsse) |
| Gewicht | 210 g |
| Temperatur Betrieb | 5 °C ... 45 °C |
Zeichnungen
Maßzeichnung in mm

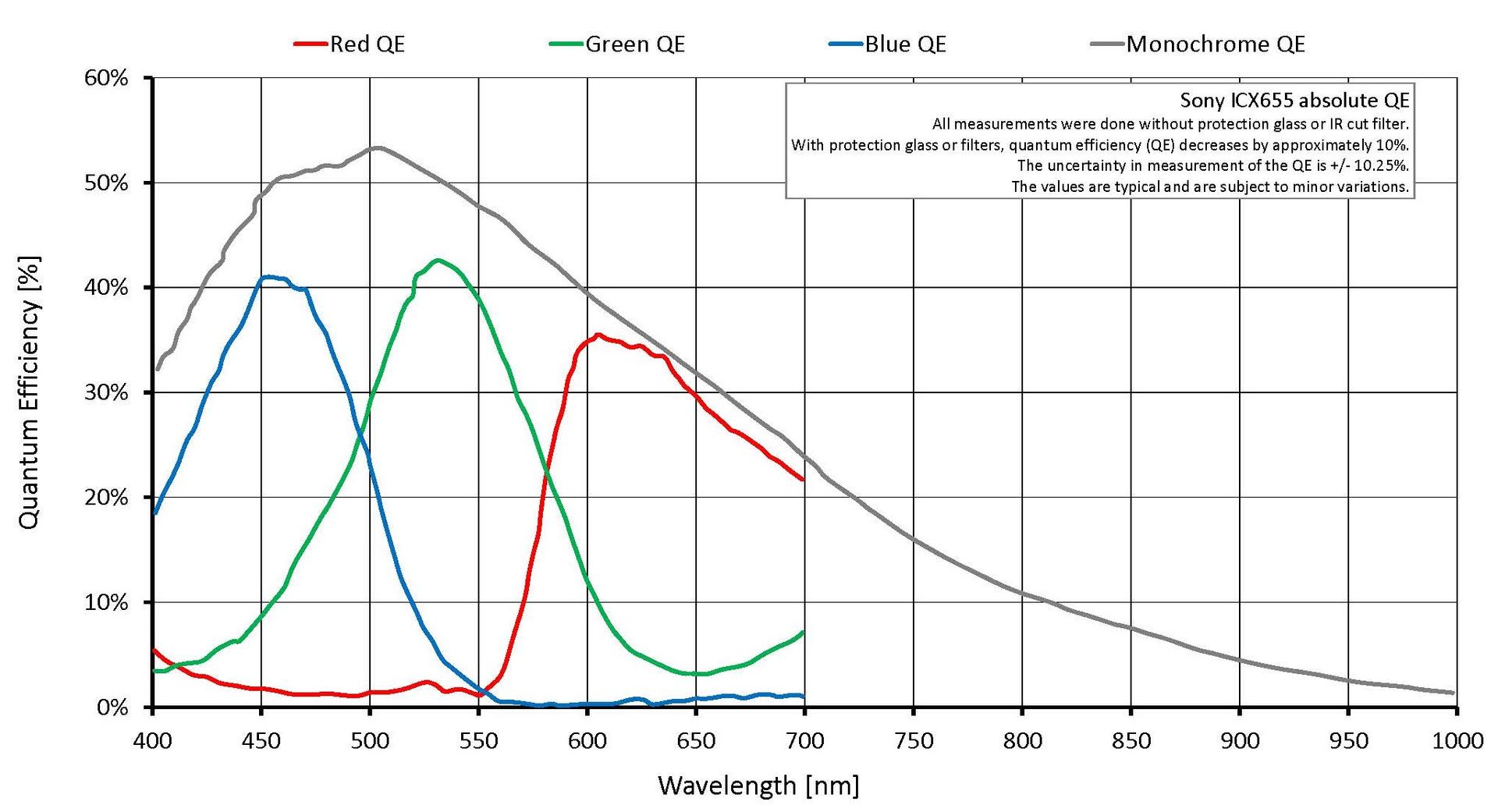

Quanteneffizienz
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-197 | SPS-Power-Kabel, 12p, SK, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-198 | SPS-Power-Kabel, 12p, SK, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 2/3" CCD, 2452x2056, 9fps, Farbe, global shutter
Bestellnummer:
4-22-345
Downloads:
Eigenschaften
- GigE-Flächenkamera für industrielle Anwendungen
- 2/3" CCD-Farb-Sensor mit 5 Megapixel Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- C-Mount-Objektivanschluss
- einfache Befestigung mit Standard M3-Gewinde oben und unten am Gehäuse
Technische Daten
| Sensordaten | |
| Sensorname | Sony ICX655 |
| Chroma | Farbe |
| Sensor Technologie | Interline CCD, Progressive Scan |
| Auslesetechnik | Global Shutter |
| Sensorformat | 2/3" |
| Sensordiagonale | 11,0 mm |
| Auflösung total | 2452 x 2056 |
| Pixelanzahl | 5,0 MPixel |
| Pixelgröße | 3,45 µm x 3,45 µm |
| Bildrate | 9 fps |
| Belichtungszeit | 38 µs ... 60 s |
| Verstärkung | 0 dB ... 32 dB |
| Kameradaten | |
| Familie | Allied Vision - Manta PoE |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 2x IN, 2x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 30 VDC AUX (12-pin Hirose) |
| Leistungsaufnahme | 4,6 W (PoE); 3,9 W (bei 12 VDC) |
| Objektivanschluss | C-Mount |
| Abmessungen | 86,4 mm x 44 mm x 29 mm (inkl. Anschlüsse) |
| Gewicht | 210 g |
| Temperatur Betrieb | 5 °C ... 45 °C |
Zeichnungen
Maßzeichnung in mm
Quanteneffizienz
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-197 | SPS-Power-Kabel, 12p, SK, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-198 | SPS-Power-Kabel, 12p, SK, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 1" CCD, 3384x2704, 10fps, Mono, global shutter
Bestellnummer:
4-22-348
Downloads:
Eigenschaften
- GigE-Flächenkamera für industrielle Anwendungen
- 1" CCD-Monochrom-Sensor mit 9 Megapixel Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- C-Mount-Objektivanschluss
- einfache Befestigung mit Standard M3-Gewinde oben und unten am Gehäuse
Technische Daten
| Sensordaten | |
| Sensorname | Sony ICX814 ALG |
| Chroma | Monochrom |
| Sensor Technologie | Interline CCD, Progressive Scan |
| Auslesetechnik | Global Shutter |
| Sensorformat | 1" |
| Sensordiagonale | 15,9 mm |
| Auflösung total | 3384 x 2710 |
| Pixelanzahl | 9,1 MPixel |
| Pixelgröße | 3,69 µm x 3,69 µm |
| Bildrate | 10 fps |
| Belichtungszeit | 42 µs ... 38 s |
| Verstärkung | 0 dB ... 31 dB |
| Kameradaten | |
| Familie | Allied Vision - Manta PoE |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 2x IN, 2x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 30 VDC AUX (12-pin Hirose) |
| Leistungsaufnahme | 4,7 W (PoE); 4,0 W (bei 12 VDC) |
| Objektivanschluss | C-Mount |
| Abmessungen | 86,4 mm x 44 mm x 29 mm (inkl. Anschlüsse) |
| Gewicht | 210 g |
| Temperatur Betrieb | 5 °C ... 45 °C |
Zeichnungen
Maßzeichnung in mm
Quanteneffizienz
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-197 | SPS-Power-Kabel, 12p, SK, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-198 | SPS-Power-Kabel, 12p, SK, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 1" CCD, 3384x2704, 10fps, Farbe, global shutter
Bestellnummer:
4-22-349
Downloads:
Eigenschaften
- GigE-Flächenkamera für industrielle Anwendungen
- 1" CCD-Farb-Sensor mit 9 Megapixel Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- C-Mount-Objektivanschluss
- einfache Befestigung mit Standard M3-Gewinde oben und unten am Gehäuse
Technische Daten
| Sensordaten | |
| Sensorname | Sony ICX814 AQG |
| Chroma | Farbe |
| Sensor Technologie | Interline CCD, Progressive Scan |
| Auslesetechnik | Global Shutter |
| Sensorformat | 1" |
| Sensordiagonale | 15,9 mm |
| Auflösung total | 3384 x 2710 |
| Pixelanzahl | 9,1 MPixel |
| Pixelgröße | 3,69 µm x 3,69 µm |
| Bildrate | 10 fps |
| Belichtungszeit | 42 µs ... 38 s |
| Verstärkung | 0 dB ... 31 dB |
| Kameradaten | |
| Familie | Allied Vision - Manta PoE |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 2x IN, 2x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 30 VDC AUX (12-pin Hirose) |
| Leistungsaufnahme | 4,7 W (PoE); 4,0 W (bei 12 VDC) |
| Objektivanschluss | C-Mount |
| Abmessungen | 86,4 mm x 44 mm x 29 mm (inkl. Anschlüsse) |
| Gewicht | 210 g |
| Temperatur Betrieb | 5 °C ... 45 °C |
Zeichnungen
Maßzeichnung in mm
Quanteneffizienz
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-197 | SPS-Power-Kabel, 12p, SK, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-198 | SPS-Power-Kabel, 12p, SK, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 1/2.9" CMOS, 720x540, 291fps, Mono, global shutter
Bestellnummer:
3-12-525
Dieses Produkt wird abgelöst!
Downloads:
Eigenschaften
- ultra-kompakte GigE-Flächenkamera für industrielle Anwendungen
- 1/2,9" CMOS-Monochrom-Sensor mit 0,4 Megapixel Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- CS-Mount-Objektivanschluss
Technische Daten
| Sensordaten | |
| Sensorname | Sony IMX287LLR Exmor |
| Chroma | Monochrom |
| Sensor Technologie | CMOS |
| Auslesetechnik | Global Shutter |
| Sensorformat | 1/2,9" |
| Sensordiagonale | 6,3 mm |
| Auflösung total | 720 x 540 |
| Pixelanzahl | 0,4 MPixel |
| Pixelgröße | 6,9 µm x 6,9 µm |
| Bildrate | 291 fps |
| Belichtungszeit | 4 µs ... 30 s |
| Verstärkung | 0 dB ... 47 dB |
| Dynamikbereich | 74,42 dB |
| Kameradaten | |
| Familie | Flir - Blackfly®S |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 1x IN, 1x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 24 VDC AUX (6-pin Hirose) |
| Leistungsaufnahme | 3,0 W (PoE); 2,8 W (bei 12 VDC) |
| Objektivanschluss | CS-Mount |
| Abmessungen | 29 mm x 29 mm x 30 mm |
| Gewicht | 36 g |
| Temperatur Betrieb | 0 °C ... 50 °C |
Zeichnungen
Maßzeichnung in mm
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-199 | SPS-Power-Kabel, 6p, SK, 5m | HR10A-7P-6S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-200 | SPS-Power-Kabel, 6p, SK, 10m | HR10A-7P-6S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 1/2.9" CMOS, 720x540, 291fps, Farbe, global shutter
Bestellnummer:
3-12-526
Dieses Produkt wird abgelöst!
Downloads:
Eigenschaften
- ultra-kompakte GigE-Flächenkamera für industrielle Anwendungen
- 1/2,9" CMOS-Farb-Sensor mit 0,4 Megapixel Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- CS-Mount-Objektivanschluss
Technische Daten
| Sensordaten | |
| Sensorname | Sony IMX287LQR Exmor |
| Chroma | Farbe |
| Sensor Technologie | CMOS |
| Auslesetechnik | Global Shutter |
| Sensorformat | 1/2,9" |
| Sensordiagonale | 6,3 mm |
| Auflösung total | 720 x 540 |
| Pixelanzahl | 0,4 MPixel |
| Pixelgröße | 6,9 µm x 6,9 µm |
| Bildrate | 291 fps |
| Belichtungszeit | 4 µs ... 30 s |
| Verstärkung | 0 dB ... 47 dB |
| Dynamikbereich | 74,29 dB |
| Kameradaten | |
| Familie | Flir - Blackfly®S |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 1x IN, 1x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 24 VDC AUX (6-pin Hirose) |
| Leistungsaufnahme | 3,0 W (PoE); 2,8 W (bei 12 VDC) |
| Objektivanschluss | CS-Mount |
| Abmessungen | 29 mm x 29 mm x 30 mm |
| Gewicht | 36 g |
| Temperatur Betrieb | 0 °C ... 50 °C |
Zeichnungen
Maßzeichnung in mm
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-199 | SPS-Power-Kabel, 6p, SK, 5m | HR10A-7P-6S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-200 | SPS-Power-Kabel, 6p, SK, 10m | HR10A-7P-6S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 1/2" CMOS, 1280x1024, 84fps, Mono, global shutter
Bestellnummer:
3-12-527
Dieses Produkt wird abgelöst!
Downloads:
Eigenschaften
- ultra-kompakte GigE-Flächenkamera für industrielle Anwendungen
- 1/2" CMOS-Monochrom-Sensor mit 1,3 Megapixel Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- C-Mount-Objektivanschluss
Technische Daten
| Sensordaten | |
| Sensorname | On Semi P1300 |
| Chroma | Monochrom |
| Sensor Technologie | CMOS |
| Auslesetechnik | Global shutter |
| Sensorformat | 1/2" |
| Sensordiagonale | 7,8 mm |
| Auflösung total | 1280 x 1024 |
| Pixelanzahl | 1,3 MPixel |
| Pixelgröße | 4,8 µm x 4,8 µm |
| Bildrate | 84 fps |
| Belichtungszeit | 11 µs ... 30 s |
| Verstärkung | 0 dB ... 18 dB |
| Dynamikbereich | 55,85 dB |
| Kameradaten | |
| Familie | Flir - Blackfly®S |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 1x IN, 1x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 24 VDC AUX (6-pin Hirose) |
| Leistungsaufnahme | 3,0 W (PoE); 2,8 W (bei 12 VDC) |
| Objektivanschluss | C-Mount |
| Abmessungen | 29 mm x 29 mm x 30 mm |
| Gewicht | 36 g |
| Temperatur Betrieb | 0 °C ... 50 °C |
Zeichnungen
Maßzeichnung in mm
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-199 | SPS-Power-Kabel, 6p, SK, 5m | HR10A-7P-6S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-200 | SPS-Power-Kabel, 6p, SK, 10m | HR10A-7P-6S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Weitere Produkte laden..
