Kameras für vicosys®
Wählen Sie hier Ihre Anforderungen aus und sehen Sie alle in Frage kommenden Ergebnisse unten.
360/360 Ergebnisse
Bezeichnung:
Kurzbeschreibung:
GigE-Kamera, mono (MWIR), inkl. 51° Optik, 0.3 MP, 640 x 480 Pixel, 1/1.7"
Bestellnummer:
3-12-882
Downloads:
Eigenschaften
- Wärmebildkamera für industrielle Anwendungen
- 1/1.7'' Mikrobolometer mit 640 x 480 Auflösung (mono MWIR)
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- Gehäuse mit ingetrierter Germanium-Optik
- inkl. Adapter von M12 auf RJ45 für Ethernet-Kabel
Technische Daten
| Sensordaten | |
| Sensorname | FLIR A70 |
| Spektrum | MWIR (mono) |
| Auslesetechnik | Global Shutter |
| Sensorformat | 1/1.7" |
| Sensordiagonale [mm] | 9,60 |
| Auflösung total [Pixel] | 640 x 480 |
| Pixelanzahl [MP] | 0,3 |
| Pixelgröße [µm] | 12 |
| Sensortechnologie | FLIR Axx |
| Sensoralternativen (gleiche Technologie) | FLIR A70 |
| Kameradaten | |
| Familie | FLIR AXX-Serie |
| Protokoll | GigE-Vision |
| Typ | Flächenkamera |
| LAN Geschwindigkeit [MBit/s] | 1000 |
| Schutzklasse | IP30 |
| Bildrate [fps] | 30 |
| Allgemeine Daten | |
| POE | ja |
| Objektivanschluss | integriert |
| Gewicht [g] | 519 |
| Gehäuseabmessung | 107 mm × 67 mm × 57 mm |
Bezeichnung:
Kurzbeschreibung:
GigE-Kamera, mono (MWIR), inkl. 95° Optik, 0.3 MP, 640 x 480 Pixel, 1/1.7"
Bestellnummer:
3-12-883
Downloads:
Eigenschaften
- Wärmebildkamera für industrielle Anwendungen
- 1/1.7'' Mikrobolometer mit 640 x 480 Auflösung (mono MWIR)
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- Gehäuse mit ingetrierter Germanium-Optik
- inkl. Adapter von M12 auf RJ45 für Ethernet-Kabel
Technische Daten
| Sensordaten | |
| Sensorname | FLIR A70 |
| Spektrum | MWIR (mono) |
| Auslesetechnik | Global Shutter |
| Sensorformat | 1/1.7" |
| Sensordiagonale [mm] | 9,60 |
| Auflösung total [Pixel] | 640 x 480 |
| Pixelanzahl [MP] | 0,3 |
| Pixelgröße [µm] | 12 |
| Sensortechnologie | FLIR Axx |
| Sensoralternativen (gleiche Technologie) | FLIR A70 |
| Kameradaten | |
| Familie | FLIR AXX-Serie |
| Protokoll | GigE-Vision |
| Typ | Flächenkamera |
| LAN Geschwindigkeit [MBit/s] | 1000 |
| Schutzklasse | IP30 |
| Bildrate [fps] | 30 |
| Allgemeine Daten | |
| POE | ja |
| Objektivanschluss | integriert |
| Gewicht [g] | 519 |
| Gehäuseabmessung | 107 mm × 67 mm × 57 mm |
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 1/4" CCD, 658x492, 125fps, Mono, global shutter
Bestellnummer:
4-22-322
Downloads:
Eigenschaften
- GigE-Flächenkamera für industrielle Anwendungen
- 1/4" CCD-Monochrom-Sensor mit VGA Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- C-Mount-Objektivanschluss
- einfache Befestigung mit Standard M3-Gewinde oben und unten am Gehäuse
Technische Daten
| Sensordaten | |
| Sensorname | Sony ICX618 ALA |
| Chroma | Monochrom |
| Sensor Technologie | Interline CCD, Progressive Scan |
| Auslesetechnik | Global Shutter |
| Sensorformat | 1/4" |
| Sensordiagonale | 4,5 mm |
| Auflösung total | 640 x 480 * |
| Pixelanzahl | 0,3 MPixel |
| Pixelgröße | 5,6 µm x 5,6 µm |
| Bildrate | 125 fps |
| Belichtungszeit | 58 µs ... 60 s |
| Verstärkung | 0 dB ... 32 dB |
| Kameradaten | |
| Familie | Allied Vision - Manta PoE |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 2x IN, 2x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 30 VDC AUX (12-pin Hirose) |
| Leistungsaufnahme | 4,3 W (PoE); 3,7 W (bei 12 VDC) |
| Objektivanschluss | C-Mount |
| Abmessungen | 86,4 mm x 44 mm x 29 mm (inkl. Anschlüsse) |
| Gewicht | 210 g |
| Temperatur Betrieb | 5 °C ... 45 °C |
Hinweise
* Zur Verbesserung der Darstellung an Monitoren ist die Auflösung an gängige Monitorauflösungen angepasst.
Zeichnungen
Maßzeichnung in mm

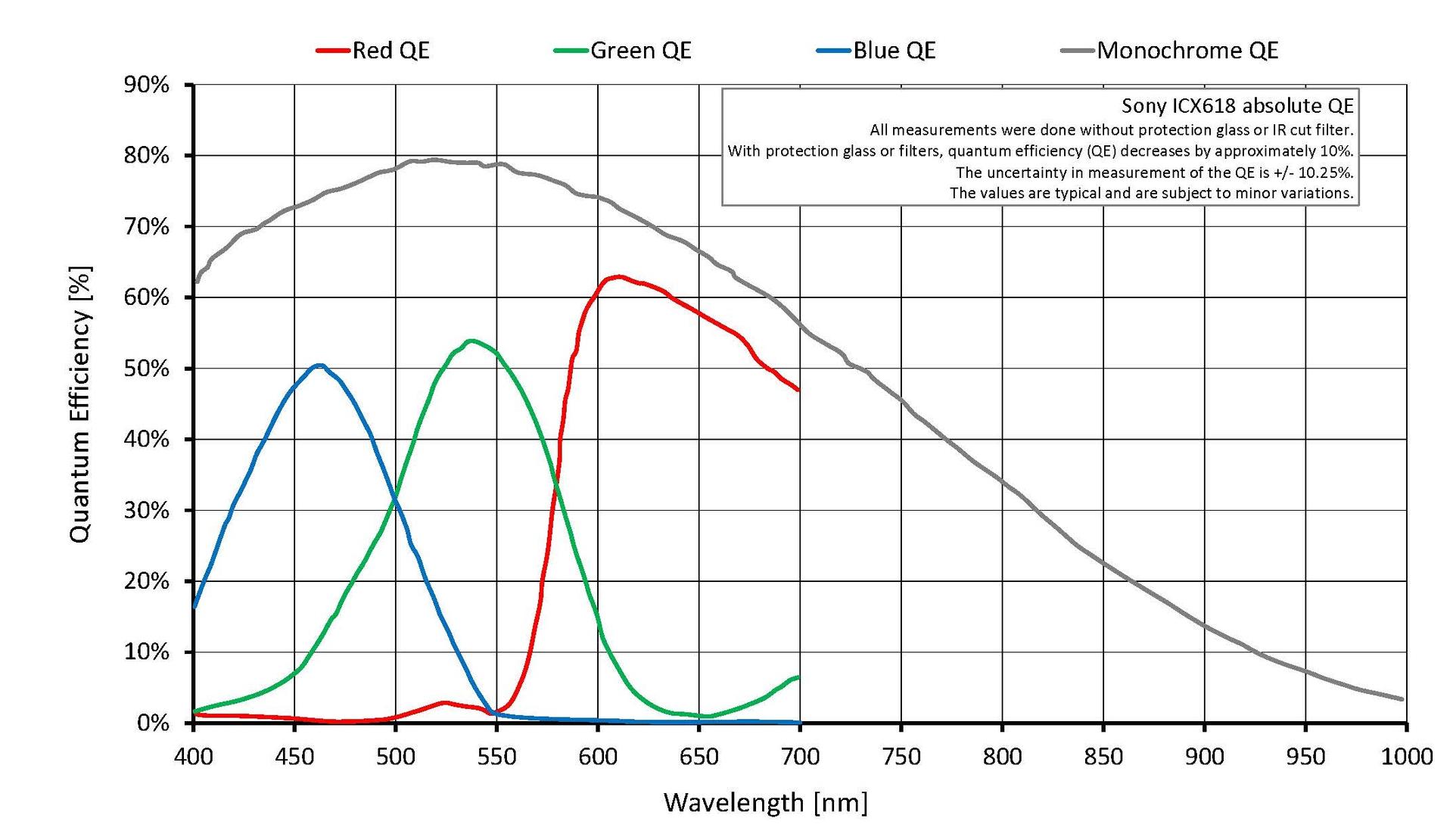

Quanteneffizienz
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-197 | SPS-Power-Kabel, 12p, SK, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-198 | SPS-Power-Kabel, 12p, SK, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 1/4" CCD, 658x492, 125fps, Farbe, global shutter
Bestellnummer:
4-22-323
Downloads:
Eigenschaften
- GigE-Flächenkamera für industrielle Anwendungen
- 1/4" CCD-Farb-Sensor mit VGA Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- C-Mount-Objektivanschluss
- einfache Befestigung mit Standard M3-Gewinde oben und unten am Gehäuse
Technische Daten
| Sensordaten | |
| Sensorname | Sony ICX618 AQA |
| Chroma | Farbe |
| Sensor Technologie | Interline CCD, Progressive Scan |
| Auslesetechnik | Global Shutter |
| Sensorformat | 1/4" |
| Sensordiagonale | 4,5 mm |
| Auflösung total | 640 x 480 * |
| Pixelanzahl | 0,3 MPixel |
| Pixelgröße | 5,6 µm x 5,6 µm |
| Bildrate | 125 fps |
| Belichtungszeit | 58 µs ... 60 s |
| Verstärkung | 0 dB ... 32 dB |
| Kameradaten | |
| Familie | Allied Vision - Manta PoE |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 2x IN, 2x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 30 VDC AUX (12-pin Hirose) |
| Leistungsaufnahme | 4,3 W (PoE); 3,7 W (bei 12 VDC) |
| Objektivanschluss | C-Mount |
| Abmessungen | 86,4 mm x 44 mm x 29 mm (inkl. Anschlüsse) |
| Gewicht | 210 g |
| Temperatur Betrieb | 5 °C ... 45 °C |
Hinweise
* Zur Verbesserung der Darstellung an Monitoren ist die Auflösung an gängige Monitorauflösungen angepasst.
Zeichnungen
Maßzeichnung in mm
Quanteneffizienz
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-197 | SPS-Power-Kabel, 12p, SK, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-198 | SPS-Power-Kabel, 12p, SK, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 1/3" CCD, 658x492, 80fps, Mono, global shutter
Bestellnummer:
4-22-324
Downloads:
Eigenschaften
- GigE-Flächenkamera für industrielle Anwendungen
- 1/3" CCD-Monochrom-Sensor mit VGA Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- C-Mount-Objektivanschluss
- einfache Befestigung mit Standard M3-Gewinde oben und unten am Gehäuse
Technische Daten
| Sensordaten | |
| Sensorname | Sony ICX424AL |
| Chroma | Monochrom |
| Sensor Technologie | Interline CCD, Progressive Scan |
| Auslesetechnik | Global Shutter |
| Sensorformat | 1/3" |
| Sensordiagonale | 6,0 mm |
| Auflösung total | 640 x 480 * |
| Pixelanzahl | 0,3 MPixel |
| Pixelgröße | 7,4 µm x 7,4 µm |
| Bildrate | 80 fps |
| Belichtungszeit | 26 µs ... 60 s |
| Verstärkung | 0 dB ... 36 dB |
| Kameradaten | |
| Familie | Allied Vision - Manta PoE |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 2x IN, 2x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 30 VDC AUX (12-pin Hirose) |
| Leistungsaufnahme | 4,2 W (PoE); 3,6 W (bei 12 VDC) |
| Objektivanschluss | C-Mount |
| Abmessungen | 86,4 mm x 44 mm x 29 mm (inkl. Anschlüsse) |
| Gewicht | 210 g |
| Temperatur Betrieb | 5 °C ... 45 °C |
Hinweise
* Zur Verbesserung der Darstellung an Monitoren ist die Auflösung an gängige Monitorauflösungen angepasst.
Zeichnungen
Maßzeichnung in mm

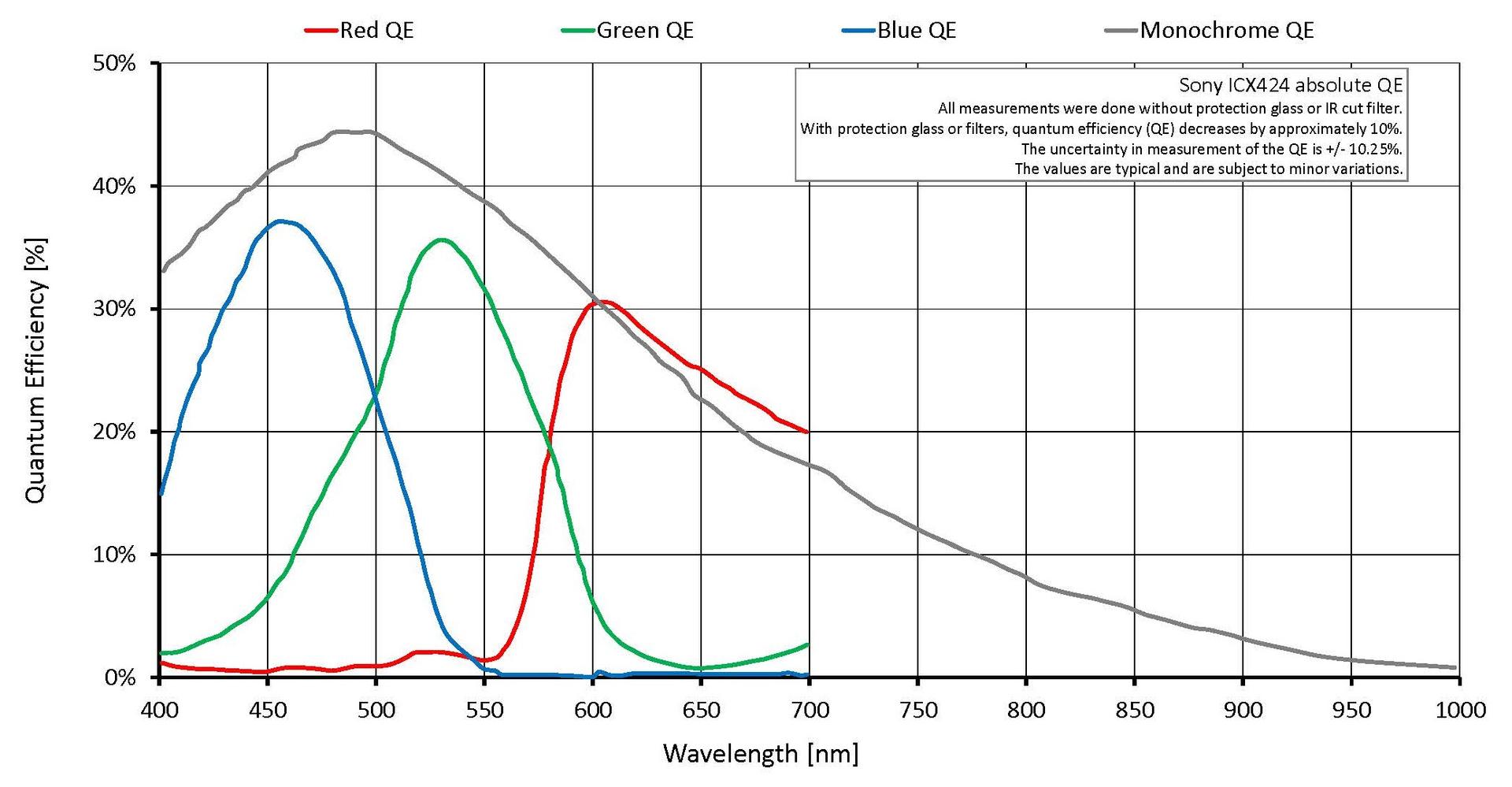

Quanteneffizienz
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-197 | SPS-Power-Kabel, 12p, SK, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-198 | SPS-Power-Kabel, 12p, SK, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 1/3" CCD, 658x492, 80fps, Farbe, global shutter
Bestellnummer:
4-22-325
Downloads:
Eigenschaften
- GigE-Flächenkamera für industrielle Anwendungen
- 1/3" CCD-Farb-Sensor mit VGA Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- C-Mount-Objektivanschluss
- einfache Befestigung mit Standard M3-Gewinde oben und unten am Gehäuse
Technische Daten
| Sensordaten | |
| Sensorname | Sony ICX424AQ |
| Chroma | Farbe |
| Sensor Technologie | Interline CCD, Progressive Scan |
| Auslesetechnik | Global Shutter |
| Sensorformat | 1/3" |
| Sensordiagonale | 6,0 mm |
| Auflösung total | 640 x 480 * |
| Pixelanzahl | 0,3 MPixel |
| Pixelgröße | 7,4 µm x 7,4 µm |
| Bildrate | 80 fps |
| Belichtungszeit | 26 µs ... 60 s |
| Verstärkung | 0 dB ... 36 dB |
| Kameradaten | |
| Familie | Allied Vision - Manta PoE |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 2x IN, 2x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 30 VDC AUX (12-pin Hirose) |
| Leistungsaufnahme | 4,2 W (PoE); 3,6 W (bei 12 VDC) |
| Objektivanschluss | C-Mount |
| Abmessungen | 86,4 mm x 44 mm x 29 mm (inkl. Anschlüsse) |
| Gewicht | 210 g |
| Temperatur Betrieb | 5 °C ... 45 °C |
Hinweise
* Zur Verbesserung der Darstellung an Monitoren ist die Auflösung an gängige Monitorauflösungen angepasst.
Zeichnungen
Maßzeichnung in mm
Quanteneffizienz
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-197 | SPS-Power-Kabel, 12p, SK, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-198 | SPS-Power-Kabel, 12p, SK, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 1/2" CCD, 658x492, 88fps, Mono, global shutter
Bestellnummer:
4-22-326
Downloads:
Eigenschaften
- GigE-Flächenkamera für industrielle Anwendungen
- 1/2" CCD-Monochrom-Sensor mit VGA Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- C-Mount-Objektivanschluss
- einfache Befestigung mit Standard M3-Gewinde oben und unten am Gehäuse
Technische Daten
| Sensordaten | |
| Sensorname | Sony ICX414AL |
| Chroma | Monochrom |
| Sensor Technologie | Interline CCD, Progressive Scan |
| Auslesetechnik | Global Shutter |
| Sensorformat | 1/2" |
| Sensordiagonale | 8,0 mm |
| Auflösung total | 640 x 480 * |
| Pixelanzahl | 0,3 MPixel |
| Pixelgröße | 9,9 µm x 9,9 µm |
| Bildrate | 88 fps |
| Belichtungszeit | 26 µs ... 60 s |
| Verstärkung | 0 dB ... 35 dB |
| Kameradaten | |
| Familie | Allied Vision - Manta PoE |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 2x IN, 2x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 30 VDC AUX (12-pin Hirose) |
| Leistungsaufnahme | 4,2 W (PoE); 3,6 W (bei 12 VDC) |
| Objektivanschluss | C-Mount |
| Abmessungen | 86,4 mm x 44 mm x 29 mm (inkl. Anschlüsse) |
| Gewicht | 210 g |
| Temperatur Betrieb | 5 °C ... 45 °C |
Hinweise
* Zur Verbesserung der Darstellung an Monitoren ist die Auflösung an gängige Monitorauflösungen angepasst.
Zeichnungen
Maßzeichnung in mm
Quanteneffizienz
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-197 | SPS-Power-Kabel, 12p, SK, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-198 | SPS-Power-Kabel, 12p, SK, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 1/2" CCD, 658x492, 88fps, Farbe, global shutter
Bestellnummer:
4-22-327
Downloads:
Eigenschaften
- GigE-Flächenkamera für industrielle Anwendungen
- 1/2" CCD-Farb-Sensor mit VGA Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- C-Mount-Objektivanschluss
- einfache Befestigung mit Standard M3-Gewinde oben und unten am Gehäuse
Technische Daten
| Sensordaten | |
| Sensorname | Sony ICX414 AQ |
| Chroma | Farbe |
| Sensor Technologie | Interline CCD, Progressive Scan |
| Auslesetechnik | Global Shutter |
| Sensorformat | 1/2" |
| Sensordiagonale | 8,0 mm |
| Auflösung total | 640 x 480 * |
| Pixelanzahl | 0,3 MPixel |
| Pixelgröße | 9,9 µm x 9,9 µm |
| Bildrate | 88 fps |
| Belichtungszeit | 26 µs ... 60 s |
| Verstärkung | 0 dB ... 35 dB |
| Kameradaten | |
| Familie | Allied Vision - Manta PoE |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 2x IN, 2x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 30 VDC AUX (12-pin Hirose) |
| Leistungsaufnahme | 4,2 W (PoE); 3,6 W (bei 12 VDC) |
| Objektivanschluss | C-Mount |
| Abmessungen | 86,4 mm x 44 mm x 29 mm (inkl. Anschlüsse) |
| Gewicht | 210 g |
| Temperatur Betrieb | 5 °C ... 45 °C |
Hinweise
* Zur Verbesserung der Darstellung an Monitoren ist die Auflösung an gängige Monitorauflösungen angepasst.
Zeichnungen
Maßzeichnung in mm
Quanteneffizienz
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-197 | SPS-Power-Kabel, 12p, SK, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-198 | SPS-Power-Kabel, 12p, SK, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 1/2" CCD, 780x580, 67fps, Mono, global shutter
Bestellnummer:
4-22-328
Downloads:
Eigenschaften
- GigE-Flächenkamera für industrielle Anwendungen
- 1/2" CCD-Monochrom-Sensor mit 0,4 Megapixel Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- C-Mount-Objektivanschluss
- einfache Befestigung mit Standard M3-Gewinde oben und unten am Gehäuse
Technische Daten
| Sensordaten | |
| Sensorname | Sony ICX415AL |
| Chroma | Monochrom |
| Sensor Technologie | Interline CCD, Progressive Scan |
| Auslesetechnik | Global Shutter |
| Sensorformat | 1/2" |
| Sensordiagonale | 8,0 mm |
| Auflösung total | 780 x 580 |
| Pixelanzahl | 0,4 MPixel |
| Pixelgröße | 8,3 µm x 8,3 µm |
| Bildrate | 67 fps |
| Belichtungszeit | 26 µs ... 60 s |
| Verstärkung | 0 dB ... 31 dB |
| Kameradaten | |
| Familie | Allied Vision - Manta PoE |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 2x IN, 2x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 30 VDC AUX (12-pin Hirose) |
| Leistungsaufnahme | 4,2 W (PoE); 3,6 W (bei 12 VDC) |
| Objektivanschluss | C-Mount |
| Abmessungen | 86,4 mm x 44 mm x 29 mm (inkl. Anschlüsse) |
| Gewicht | 210 g |
| Temperatur Betrieb | 5 °C ... 45 °C |
Zeichnungen
Maßzeichnung in mm
Quanteneffizienz
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-197 | SPS-Power-Kabel, 12p, SK, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-198 | SPS-Power-Kabel, 12p, SK, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 1/2" CCD, 780x580, 67fps, Farbe, global shutter
Bestellnummer:
4-22-329
Downloads:
Eigenschaften
- GigE-Flächenkamera für industrielle Anwendungen
- 1/2" CCD-Farb-Sensor mit 0,4 Megapixel Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- C-Mount-Objektivanschluss
- einfache Befestigung mit Standard M3-Gewinde oben und unten am Gehäuse
Technische Daten
| Sensordaten | |
| Sensorname | Sony ICX415AQ |
| Chroma | Farbe |
| Sensor Technologie | Interline CCD, Progressive Scan |
| Auslesetechnik | Global Shutter |
| Sensorformat | 1/2" |
| Sensordiagonale | 8,0 mm |
| Auflösung total | 780 x 580 |
| Pixelanzahl | 0,4 MPixel |
| Pixelgröße | 8,3 µm x 8,3 µm |
| Bildrate | 67 fps |
| Belichtungszeit | 26 µs ... 60 s |
| Verstärkung | 0 dB ... 31 dB |
| Kameradaten | |
| Familie | Allied Vision - Manta PoE |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 2x IN, 2x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 30 VDC AUX (12-pin Hirose) |
| Leistungsaufnahme | 4,2 W (PoE); 3,6 W (bei 12 VDC) |
| Objektivanschluss | C-Mount |
| Abmessungen | 86,4 mm x 44 mm x 29 mm (inkl. Anschlüsse) |
| Gewicht | 210 g |
| Temperatur Betrieb | 5 °C ... 45 °C |
Zeichnungen
Maßzeichnung in mm
Quanteneffizienz
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-197 | SPS-Power-Kabel, 12p, SK, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-198 | SPS-Power-Kabel, 12p, SK, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 1/3" CCD, 1292x964, 30fps, Mono, global shutter
Bestellnummer:
4-22-331
Downloads:
Eigenschaften
- GigE-Flächenkamera für industrielle Anwendungen
- 1/3" CCD-Monochrom-Sensor mit 1,2 Megapixel Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- C-Mount-Objektivanschluss
- einfache Befestigung mit Standard M3-Gewinde oben und unten am Gehäuse
Technische Daten
| Sensordaten | |
| Sensorname | Sony ICX445ALA |
| Chroma | Monochrom |
| Sensor Technologie | Interline CCD, Progressive Scan |
| Auslesetechnik | Global Shutter |
| Sensorformat | 1/3" |
| Sensordiagonale | 6,0 mm |
| Auflösung total | 1280 x 734 * |
| Pixelanzahl | 1,2 MPixel |
| Pixelgröße | 3,75 µm x 3,75 µm |
| Bildrate | 30 fps |
| Belichtungszeit | 21 µs ... 60 s |
| Verstärkung | 0 dB ... 31 dB |
| Kameradaten | |
| Familie | Allied Vision - Manta PoE |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 2x IN, 2x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 30 VDC AUX (12-pin Hirose) |
| Leistungsaufnahme | 4,2 W (PoE); 3,6 W (bei 12 VDC) |
| Objektivanschluss | C-Mount |
| Abmessungen | 86,4 mm x 44 mm x 29 mm (inkl. Anschlüsse) |
| Gewicht | 210 g |
| Temperatur Betrieb | 5 °C ... 45 °C |
Hinweise
* Zur Verbesserung der Darstellung an Monitoren ist die Auflösung an gängige Monitorauflösungen angepasst.
Zeichnungen
Maßzeichnung in mm

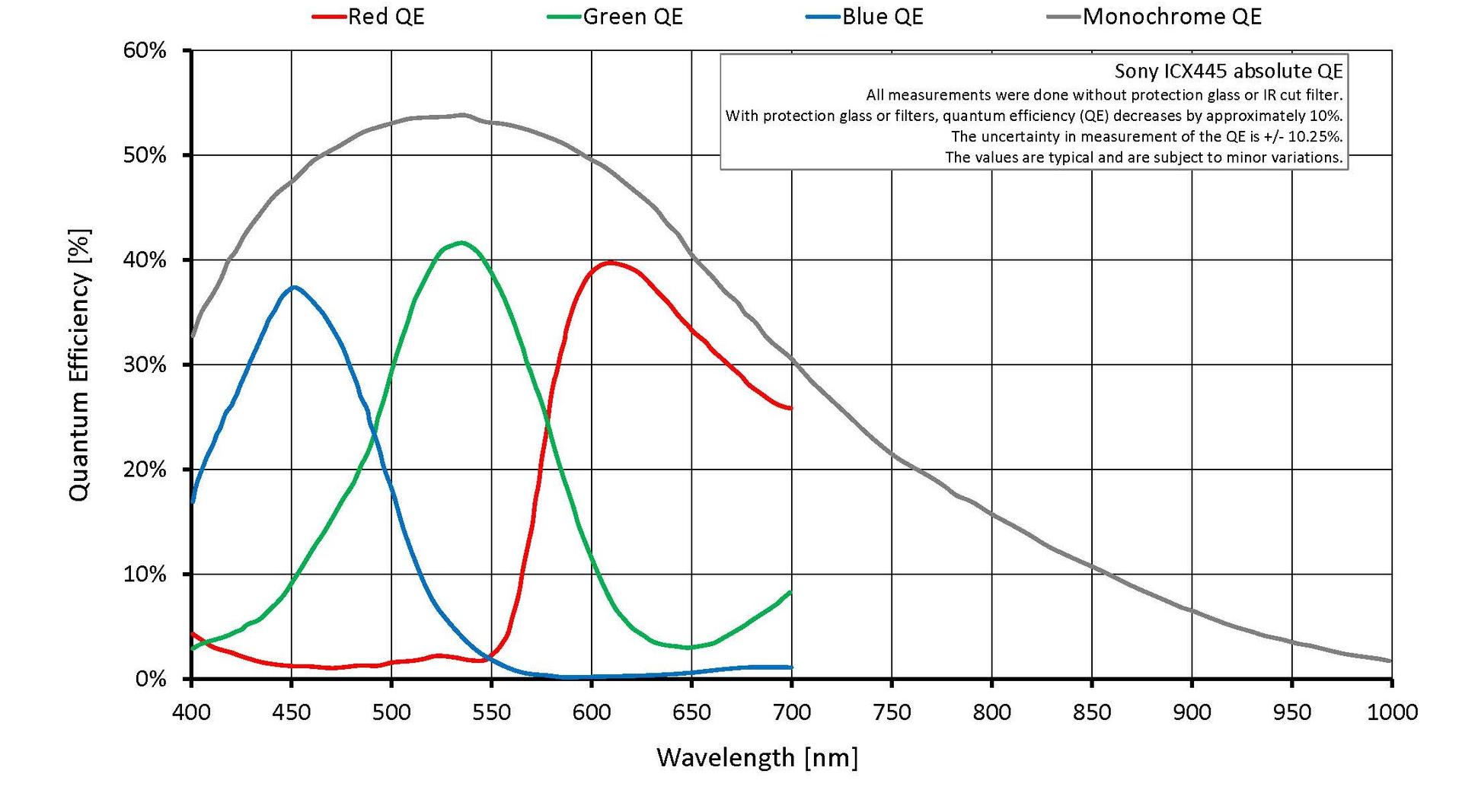

Quanteneffizienz
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-197 | SPS-Power-Kabel, 12p, SK, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-198 | SPS-Power-Kabel, 12p, SK, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 1/3" CCD, 1292x964, 30fps, Farbe, global shutter
Bestellnummer:
4-22-332
Downloads:
Eigenschaften
- GigE-Flächenkamera für industrielle Anwendungen
- 1/3" CCD-Farb-Sensor mit 1,2 Megapixel Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- C-Mount-Objektivanschluss
- einfache Befestigung mit Standard M3-Gewinde oben und unten am Gehäuse
Technische Daten
| Sensordaten | |
| Sensorname | Sony ICX445AQA |
| Chroma | Farbe |
| Sensor Technologie | Interline CCD, Progressive Scan |
| Auslesetechnik | Global Shutter |
| Sensorformat | 1/3" |
| Sensordiagonale | 6,0 mm |
| Auflösung total | 1280 x 734 * |
| Pixelanzahl | 1,2 MPixel |
| Pixelgröße | 3,75 µm x 3,75 µm |
| Bildrate | 30 fps |
| Belichtungszeit | 21 µs ... 60 s |
| Verstärkung | 0 dB ... 31 dB |
| Kameradaten | |
| Familie | Allied Vision - Manta PoE |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 2x IN, 2x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 30 VDC AUX (12-pin Hirose) |
| Leistungsaufnahme | 4,2 W (PoE); 3,6 W (bei 12 VDC) |
| Objektivanschluss | C-Mount |
| Abmessungen | 86,4 mm x 44 mm x 29 mm (inkl. Anschlüsse) |
| Gewicht | 210 g |
| Temperatur Betrieb | 5 °C ... 45 °C |
Hinweise
* Zur Verbesserung der Darstellung an Monitoren ist die Auflösung an gängige Monitorauflösungen angepasst.
Zeichnungen
Maßzeichnung in mm
Quanteneffizienz
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-197 | SPS-Power-Kabel, 12p, SK, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-198 | SPS-Power-Kabel, 12p, SK, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 2/3" CCD, 1388x1038, 16fps, Mono, global shutter
Bestellnummer:
4-22-333
Downloads:
Eigenschaften
- GigE-Flächenkamera für industrielle Anwendungen
- 2/3" CCD-Monochrom-Sensor mit 1,4 Megapixel Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- C-Mount-Objektivanschluss
- einfache Befestigung mit Standard M3-Gewinde oben und unten am Gehäuse
Technische Daten
| Sensordaten | |
| Sensorname | Sony ICX285AL |
| Chroma | Monochrom |
| Sensor Technologie | Interline CCD, Progressive Scan |
| Auslesetechnik | Global Shutter |
| Sensorformat | 2/3" |
| Sensordiagonale | 11,0 mm |
| Auflösung total | 1388 x 1038 |
| Pixelanzahl | 1,4 MPixel |
| Pixelgröße | 6,45 µm x 6,45 µm |
| Bildrate | 16 fps |
| Belichtungszeit | 38 µs ... 60 s |
| Verstärkung | 0 dB ... 33 dB |
| Kameradaten | |
| Familie | Allied Vision - Manta PoE |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 2x IN, 2x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 30 VDC AUX (12-pin Hirose) |
| Leistungsaufnahme | 4,3 W (PoE); 3,7 W (bei 12 VDC) |
| Objektivanschluss | C-Mount |
| Abmessungen | 86,4 mm x 44 mm x 29 mm (inkl. Anschlüsse) |
| Gewicht | 210 g |
| Temperatur Betrieb | 5 °C ... 45 °C |
Zeichnungen
Maßzeichnung in mm

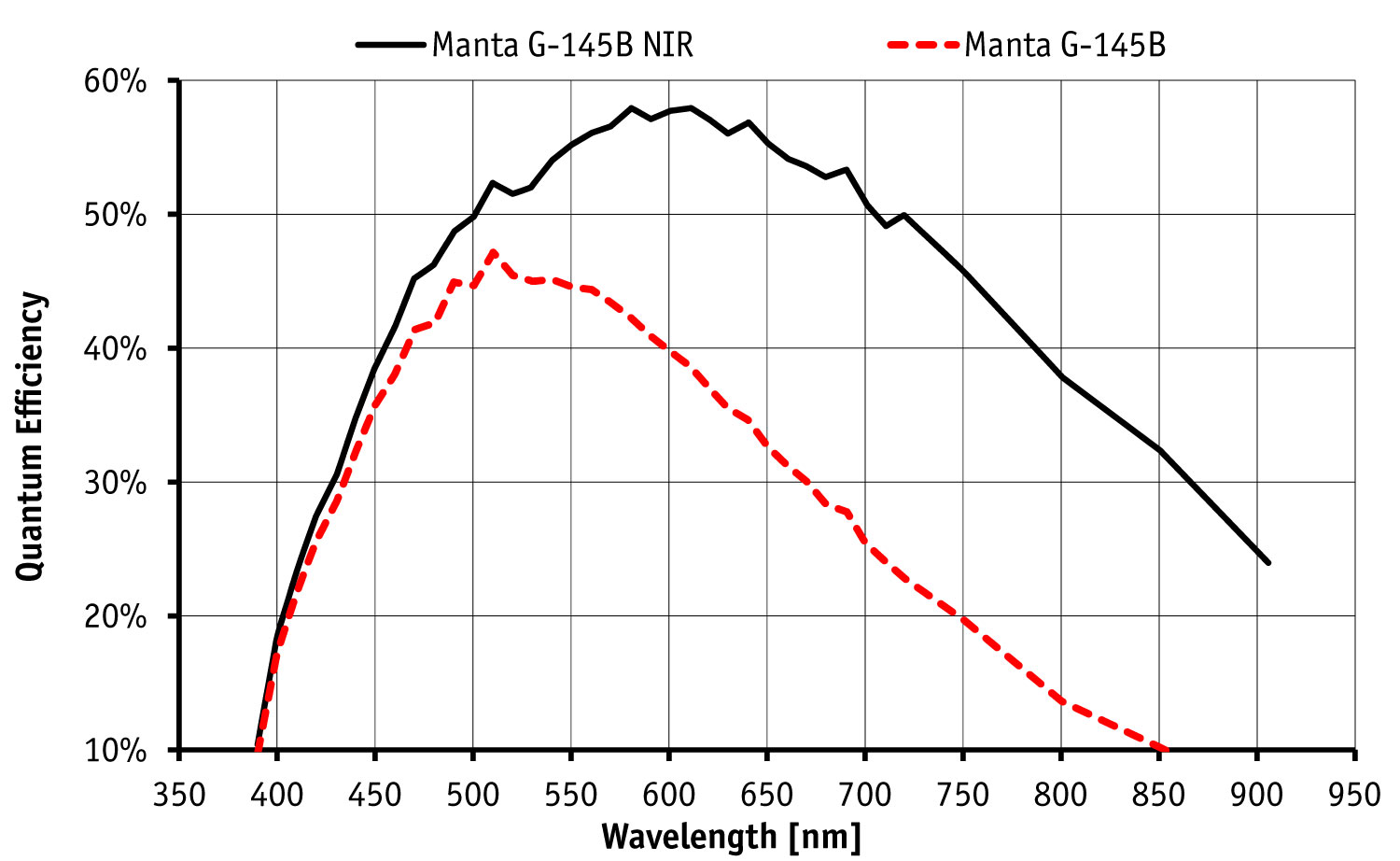

Quanteneffizienz
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-197 | SPS-Power-Kabel, 12p, SK, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-198 | SPS-Power-Kabel, 12p, SK, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 2/3" CCD, 1388x1038, 30fps, Mono, global shutter
Bestellnummer:
4-22-336
Downloads:
Eigenschaften
- GigE-Flächenkamera für industrielle Anwendungen
- 2/3" CCD-Monochrom-Sensor mit 1,4 Megapixel Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- C-Mount-Objektivanschluss
- einfache Befestigung mit Standard M3-Gewinde oben und unten am Gehäuse
Technische Daten
| Sensordaten | |
| Sensorname | Sony ICX285AL |
| Chroma | Monochrom |
| Sensor Technologie | Interline CCD, Progressive Scan |
| Auslesetechnik | Global Shutter |
| Sensorformat | 2/3" |
| Sensordiagonale | 11,0 mm |
| Auflösung total | 1388 x 1038 |
| Pixelanzahl | 1,4 MPixel |
| Pixelgröße | 6,45 µm x 6,45 µm |
| Bildrate | 30 fps |
| Belichtungszeit | 37 µs ... 60 s |
| Verstärkung | 0 dB ... 33 dB |
| Kameradaten | |
| Familie | Allied Vision - Manta PoE |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 2x IN, 2x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 30 VDC AUX (12-pin Hirose) |
| Leistungsaufnahme | 4,3 W (PoE); 3,7 W (bei 12 VDC) |
| Objektivanschluss | C-Mount |
| Abmessungen | 86,4 mm x 44 mm x 29 mm (inkl. Anschlüsse) |
| Gewicht | 210 g |
| Temperatur Betrieb | 5 °C ... 45 °C |
Zeichnungen
Maßzeichnung in mm
Quanteneffizienz
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-197 | SPS-Power-Kabel, 12p, SK, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-198 | SPS-Power-Kabel, 12p, SK, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Bezeichnung:
Kurzbeschreibung:
PoE - Gigabit Ethernet Kamera 2/3" CCD, 1388x1038, 14fps, Mono, global shutter
Bestellnummer:
4-22-335
Downloads:
Eigenschaften
- GigE-Flächenkamera für industrielle Anwendungen
- 2/3" CCD-NIR-Monochrom-Sensor mit 1,4 Megapixel Auflösung
- industrielle GigE Vision-Schnittstelle mit Power over Ethernet
- RJ45 Ethernetverbindung mit Schraubanschluss für sicheren Betrieb
- C-Mount-Objektivanschluss
- einfache Befestigung mit Standard M3-Gewinde oben und unten am Gehäuse
Technische Daten
| Sensordaten | |
| Sensorname | Sony ICX285AL |
| Chroma | Monochrom - NIR |
| Sensor Technologie | Interline CCD, Progressive Scan |
| Auslesetechnik | Global Shutter |
| Sensorformat | 2/3" |
| Sensordiagonale | 11,0 mm |
| Auflösung total | 1388 x 1038 |
| Pixelanzahl | 1,4 MPixel |
| Pixelgröße | 6,45 µm x 6,45 µm |
| Bildrate | 15 fps |
| Belichtungszeit | 38 µs ... 60 s |
| Verstärkung | 0 dB ... 33 dB |
| Kameradaten | |
| Familie | Allied Vision - Manta PoE |
| Typ | GigE-Vision Flächenkamera |
| Schnittstellen | GigE-Vision mit PoE opto-entkoppelte I/Os 2x IN, 2x OUT |
| Allgemeine Daten | |
| Spannungsversorgung | Power over Ethernet (PoE) 8 V - 30 VDC AUX (12-pin Hirose) |
| Leistungsaufnahme | 4,3 W (PoE); 3,7 W (bei 12 VDC) |
| Objektivanschluss | C-Mount |
| Abmessungen | 86,4 mm x 44 mm x 29 mm (inkl. Anschlüsse) |
| Gewicht | 210 g |
| Temperatur Betrieb | 5 °C ... 45 °C |
Zeichnungen
Maßzeichnung in mm
Quanteneffizienz
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Ethernet-Kabel | ||
| 4-44-182 | GigE-Kabel, CAT.6, SK, 3m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-192 | GigE-Kabel, CAT.6, T, 3m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-186 | GigE-Kabel, CAT.6, 3m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-189 | GigE-Kabel, CAT.6, 3m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-183 | GigE-Kabel, CAT.6, SK, 5m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-193 | GigE-Kabel, CAT.6, T, 5m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-187 | GigE-Kabel, CAT.6, 5m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-190 | GigE-Kabel, CAT.6, 5m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-184 | GigE-Kabel, CAT.6, SK, 10m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-44-194 | GigE-Kabel, CAT.6, T, 10m | RJ45/RJ45, 1 x verschraubbar, torsionsfähig mit ± 180°/m, für GigE-Vision Kameras |
| 4-44-188 | GigE-Kabel, CAT.6, 10m, 90°u | RJ45/RJ45, 90° nach unten gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-191 | GigE-Kabel, CAT.6, 10m, 90°o | RJ45/RJ45, 90° nach oben gewinkelt, bei engen Bauraum, für GigE-Vision Kameras |
| 4-44-185 | GigE-Kabel, CAT.6, SK, 25m | RJ45/RJ45, 1 x verschraubbar, schleppkettenfähig, für GigE-Vision Kameras |
| 4-40-120 | GigE-Kabel, CAT.6a, 3m | RJ45/RJ45, 1200 MHz, grau, für GigE-Vision Kameras |
| SPS-Power-Kabel | ||
| 4-44-197 | SPS-Power-Kabel, 12p, SK, 5m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
| 4-44-198 | SPS-Power-Kabel, 12p, SK, 10m | HR10A-10P-12S, Stecker mit Buchsenkontakten auf offenes Kabelende, schleppkettenfähig |
Weitere Produkte laden..
