Flächen- und Linienbeleuchtungen
Wählen Sie hier Ihre Anforderungen aus und sehen Sie alle in Frage kommenden Ergebnisse unten.
1285/1285 Ergebnisse
Bezeichnung:
Kurzbeschreibung:
Flächenbel., rot, diffus, LF-Größe: 180x120 mm, blitzbar mit Blitzcontroller
Bestellnummer:
1-15-729
EAN:
4251692654781
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- sicherer Betrieb mit vicolux® smart light Beleuchtungscontroller (z.B. DLC3005)
- Anschluss: Kabel mit M8-Stecker
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 180 mm x 120 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Rot, 633 nm |
| Besonderheit | Blitzbar mit Blitzcontroller |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 1.060 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 150 mm (ohne M12-Stecker) |
| Kabeldurchmesser | 9,7 mm |
| Kabelaufbau | 4 x 1,5 mm² |
Hinweise
Die Beleuchtung kann nur in Verbindung mit einem Beleuchtungscontroller oder einer geeigneten Stromquelle betrieben werden.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung M8-Stecker
Kombinierbar mit
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Anschlusskabel M8-4polig | ||
| 1-11-611 | Kabel-M8-4p-5A-gerade-1m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-612 | Kabel-M8-4p-5A-gerade-2m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-613 | Kabel-M8-4p-5A-gerade-3m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-614 | Kabel-M8-4p-5A-gerade-5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-609 | Kabel-M8-4p-4A-gerade-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-607 | Kabel-M8-4p-4A-gerade-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-605 | Kabel-M8-4p-4A-gewinkelt-2m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-604 | Kabel-M8-4p-4A-gewinkelt-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-606 | Kabel-M8-4p-4A-gewinkelt-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| Verlängerungskabel M8-4polig | ||
| 1-11-093 | Verl-kabel-M8-4p-5A-0,6m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-094 | Verl-kabel-M8-4p-5A-1,5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-095 | Verl-kabel-M8-4p-5A-3,0m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
Bezeichnung:
Kurzbeschreibung:
Flächenbel., grün, diffus, LF-Größe: 180x120 mm, controlled
Bestellnummer:
1-15-752
EAN:
4251692654941
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- Beleuchtungscontroller im Gehäuse integriert
- Dauer- oder Pulsbetrieb
- Pulslänge und Helligkeit einstellbar
- Anschluss: Kabel mit offenen Enden
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 180 mm x 120 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Grün, 525 nm |
| Betriebsart | Schaltbarer Dauerbetrieb Pulsbetrieb (1 µs - ∞) |
| Besonderheit | Helligkeitseinstellung mit analoger Steuerspannung 0 - 10 VDC (schaltbar 1 ms - ∞) oder manuell am Potentiometer |
| Betriebsspannung | 24 VDC (10 - 30 V) |
| Leistungsaufnahme | max. 22 W (950 mA bei 24 VDC) |
| Strahldichte | 8,2 W/(m²sr) |
| Leuchtdichte | 4.080 cd/m² |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 1.100 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | Ja |
Hinweise
Für weitere Informationen wenden Sie sich bitte an Ihren persönlichen Ansprechpartner in unserer Vertriebsabteilung.
Zeichnungen

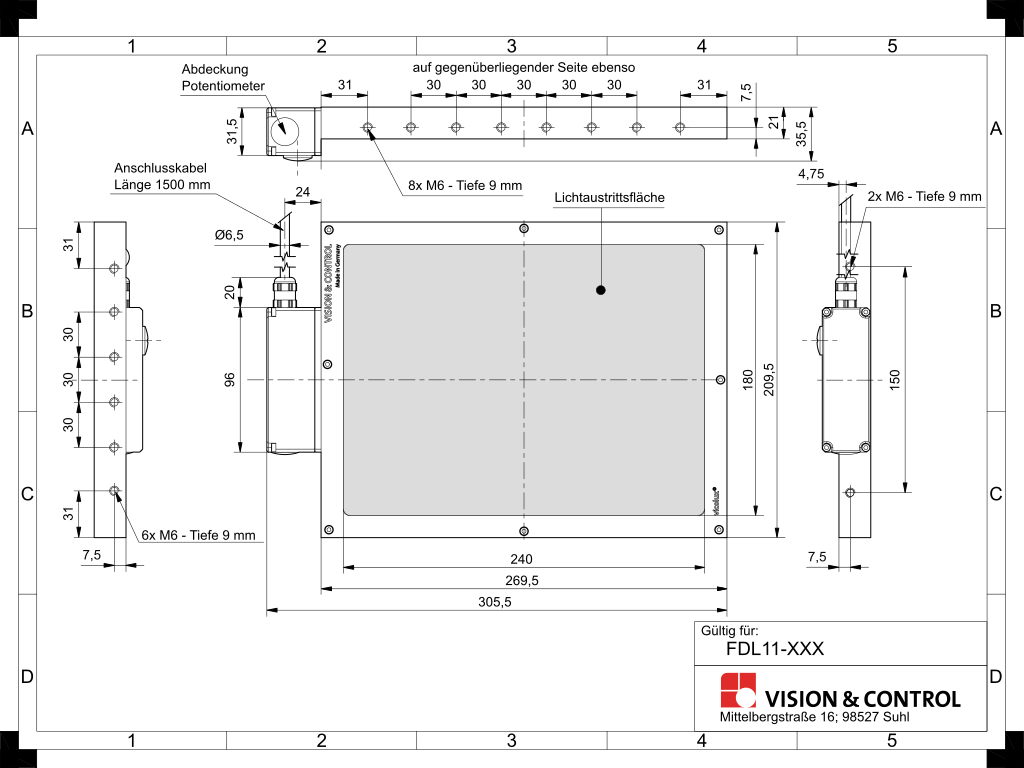

Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 6-adrig
Bezeichnung:
Kurzbeschreibung:
Flächenbel., blau, diffus, LF-Größe: 180x120 mm, controlled
Bestellnummer:
1-15-754
EAN:
4251692654958
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- Beleuchtungscontroller im Gehäuse integriert
- Dauer- oder Pulsbetrieb
- Pulslänge und Helligkeit einstellbar
- Anschluss: Kabel mit offenen Enden
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 180 mm x 120 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Blau, 470 nm |
| Betriebsart | Schaltbarer Dauerbetrieb Pulsbetrieb (1 µs - ∞) |
| Besonderheit | Helligkeitseinstellung mit analoger Steuerspannung 0 - 10 VDC (schaltbar 1 ms - ∞) oder manuell am Potentiometer |
| Betriebsspannung | 24 VDC (10 - 30 V) |
| Leistungsaufnahme | max. 22 W (950 mA bei 24 VDC) |
| Strahldichte | 19,4 W/(m²sr) |
| Leuchtdichte | 1.020 cd/m² |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 1.100 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | Ja |
Hinweise
Für weitere Informationen wenden Sie sich bitte an Ihren persönlichen Ansprechpartner in unserer Vertriebsabteilung.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 6-adrig
Bezeichnung:
Kurzbeschreibung:
Flächenbel., weiß, diffus, LF-Größe: 180x120 mm, controlled
Bestellnummer:
1-15-756
EAN:
4251692655191
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- Beleuchtungscontroller im Gehäuse integriert
- Dauer- oder Pulsbetrieb
- Pulslänge und Helligkeit einstellbar
- Anschluss: Kabel mit offenen Enden
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 180 mm x 120 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Weiß, 5700 K |
| Betriebsart | Schaltbarer Dauerbetrieb Pulsbetrieb (1 µs - ∞) |
| Besonderheit | Helligkeitseinstellung mit analoger Steuerspannung 0 - 10 VDC (schaltbar 1 ms - ∞) oder manuell am Potentiometer |
| Betriebsspannung | 24 VDC (10 - 30 V) |
| Leistungsaufnahme | max. 22 W (950 mA bei 24 VDC) |
| Strahldichte | 30,3 W/(m²sr) |
| Leuchtdichte | 10.100 cd/m² |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 1.100 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | Ja |
Hinweise
Für weitere Informationen wenden Sie sich bitte an Ihren persönlichen Ansprechpartner in unserer Vertriebsabteilung.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 6-adrig
Bezeichnung:
Kurzbeschreibung:
Flächenbel., IR850, diffus, LF-Größe: 180x120 mm, controlled
Bestellnummer:
1-15-769
EAN:
4251692655207
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- Beleuchtungscontroller im Gehäuse integriert
- Dauer- oder Pulsbetrieb
- Pulslänge und Helligkeit einstellbar
- Anschluss: Kabel mit offenen Enden
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 180 mm x 120 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Infrarot, 850 nm |
| Betriebsart | Schaltbarer Dauerbetrieb Pulsbetrieb (1 µs - ∞) |
| Besonderheit | Helligkeitseinstellung mit analoger Steuerspannung 0 - 10 VDC (schaltbar 1 ms - ∞) oder manuell am Potentiometer |
| Betriebsspannung | 24 VDC (10 - 30 V) |
| Leistungsaufnahme | max. 22 W (950 mA bei 24 VDC) |
| Strahldichte | 40 W/(m²sr) |
| Leuchtdichte | - |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 1.100 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | Ja |
Hinweise
Für weitere Informationen wenden Sie sich bitte an Ihren persönlichen Ansprechpartner in unserer Vertriebsabteilung.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 6-adrig
Bezeichnung:
Kurzbeschreibung:
Flächenbel., rot, diffus, LF-Größe: 180x120 mm, controlled
Bestellnummer:
1-15-750
EAN:
4251692654934
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- Beleuchtungscontroller im Gehäuse integriert
- Dauer- oder Pulsbetrieb
- Pulslänge und Helligkeit einstellbar
- Anschluss: Kabel mit offenen Enden
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 180 mm x 120 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Rot, 633 nm |
| Betriebsart | Schaltbarer Dauerbetrieb Pulsbetrieb (1 µs - ∞) |
| Besonderheit | Helligkeitseinstellung mit analoger Steuerspannung 0 - 10 VDC (schaltbar 1 ms - ∞) oder manuell am Potentiometer |
| Betriebsspannung | 24 VDC (14 - 30 V) |
| Leistungsaufnahme | max. 22 W (950 mA bei 24 VDC) |
| Strahldichte | 26,6 W/(m²sr) |
| Leuchtdichte | 3.330 cd/m² |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 1.100 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | Ja |
Hinweise
Für weitere Informationen wenden Sie sich bitte an Ihren persönlichen Ansprechpartner in unserer Vertriebsabteilung.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 6-adrig
Bezeichnung:
Kurzbeschreibung:
Flächenbel., blau, diffus, LF-Größe: 240x180 mm, blitzbar mit Blitzcontroller
Bestellnummer:
1-15-742
EAN:
4251692654897
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- sicherer Betrieb mit vicolux® smart light Beleuchtungscontroller (z.B. DLC3005)
- Anschluss: Kabel mit M8-Stecker
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 240 mm x 180 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Blau, 470 nm |
| Besonderheit | Blitzbar mit Blitzcontroller |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 2.000 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 150 mm (ohne M12-Stecker) |
| Kabeldurchmesser | 9,7 mm |
| Kabelaufbau | 4 x 1,5 mm² |
Hinweise
Die Beleuchtung kann nur in Verbindung mit einem Beleuchtungscontroller oder einer geeigneten Stromquelle betrieben werden.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung M8-Stecker
Kombinierbar mit
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Anschlusskabel M8-4polig | ||
| 1-11-611 | Kabel-M8-4p-5A-gerade-1m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-612 | Kabel-M8-4p-5A-gerade-2m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-613 | Kabel-M8-4p-5A-gerade-3m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-614 | Kabel-M8-4p-5A-gerade-5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-609 | Kabel-M8-4p-4A-gerade-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-607 | Kabel-M8-4p-4A-gerade-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-605 | Kabel-M8-4p-4A-gewinkelt-2m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-604 | Kabel-M8-4p-4A-gewinkelt-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-606 | Kabel-M8-4p-4A-gewinkelt-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| Verlängerungskabel M8-4polig | ||
| 1-11-093 | Verl-kabel-M8-4p-5A-0,6m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-094 | Verl-kabel-M8-4p-5A-1,5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-095 | Verl-kabel-M8-4p-5A-3,0m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
Bezeichnung:
Kurzbeschreibung:
Flächenbel., weiß, diffus, LF-Größe: 240x180 mm, blitzbar mit Blitzcontroller
Bestellnummer:
1-15-743
EAN:
4251692654903
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- sicherer Betrieb mit vicolux® smart light Beleuchtungscontroller (z.B. DLC3005)
- Anschluss: Kabel mit M8-Stecker
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 240 mm x 180 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Weiß, 5700 K |
| Besonderheit | Blitzbar mit Blitzcontroller |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 2.000 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 150 mm (ohne M12-Stecker) |
| Kabeldurchmesser | 9,7 mm |
| Kabelaufbau | 4 x 1,5 mm² |
Hinweise
Die Beleuchtung kann nur in Verbindung mit einem Beleuchtungscontroller oder einer geeigneten Stromquelle betrieben werden.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung M8-Stecker
Kombinierbar mit
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Anschlusskabel M8-4polig | ||
| 1-11-611 | Kabel-M8-4p-5A-gerade-1m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-612 | Kabel-M8-4p-5A-gerade-2m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-613 | Kabel-M8-4p-5A-gerade-3m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-614 | Kabel-M8-4p-5A-gerade-5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-609 | Kabel-M8-4p-4A-gerade-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-607 | Kabel-M8-4p-4A-gerade-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-605 | Kabel-M8-4p-4A-gewinkelt-2m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-604 | Kabel-M8-4p-4A-gewinkelt-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-606 | Kabel-M8-4p-4A-gewinkelt-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| Verlängerungskabel M8-4polig | ||
| 1-11-093 | Verl-kabel-M8-4p-5A-0,6m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-094 | Verl-kabel-M8-4p-5A-1,5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-095 | Verl-kabel-M8-4p-5A-3,0m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
Bezeichnung:
Kurzbeschreibung:
Flächenbel., IR850, diffus, LF-Größe: 240x180 mm, blitzbar mit Blitzcontroller
Bestellnummer:
1-15-744
EAN:
4251692654910
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- sicherer Betrieb mit vicolux® smart light Beleuchtungscontroller (z.B. DLC3005)
- Anschluss: Kabel mit M8-Stecker
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 240 mm x 180 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Infrarot, 850 nm |
| Besonderheit | Blitzbar mit Blitzcontroller |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 2.000 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 150 mm (ohne M12-Stecker) |
| Kabeldurchmesser | 9,7 mm |
| Kabelaufbau | 4 x 1,5 mm² |
Hinweise
Die Beleuchtung kann nur in Verbindung mit einem Beleuchtungscontroller oder einer geeigneten Stromquelle betrieben werden.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung M8-Stecker
Kombinierbar mit
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Anschlusskabel M8-4polig | ||
| 1-11-611 | Kabel-M8-4p-5A-gerade-1m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-612 | Kabel-M8-4p-5A-gerade-2m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-613 | Kabel-M8-4p-5A-gerade-3m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-614 | Kabel-M8-4p-5A-gerade-5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-609 | Kabel-M8-4p-4A-gerade-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-607 | Kabel-M8-4p-4A-gerade-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-605 | Kabel-M8-4p-4A-gewinkelt-2m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-604 | Kabel-M8-4p-4A-gewinkelt-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-606 | Kabel-M8-4p-4A-gewinkelt-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| Verlängerungskabel M8-4polig | ||
| 1-11-093 | Verl-kabel-M8-4p-5A-0,6m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-094 | Verl-kabel-M8-4p-5A-1,5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-095 | Verl-kabel-M8-4p-5A-3,0m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
Bezeichnung:
Kurzbeschreibung:
Flächenbel., rot, diffus, LF-Größe: 240x180 mm, blitzbar mit Blitzcontroller
Bestellnummer:
1-15-741
EAN:
4251692654880
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- sicherer Betrieb mit vicolux® smart light Beleuchtungscontroller (z.B. DLC3005)
- Anschluss: Kabel mit M8-Stecker
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 240 mm x 180 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Rot, 633 nm |
| Besonderheit | Blitzbar mit Blitzcontroller |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 2.000 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 150 mm (ohne M12-Stecker) |
| Kabeldurchmesser | 9,7 mm |
| Kabelaufbau | 4 x 1,5 mm² |
Hinweise
Die Beleuchtung kann nur in Verbindung mit einem Beleuchtungscontroller oder einer geeigneten Stromquelle betrieben werden.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung M8-Stecker
Kombinierbar mit
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Anschlusskabel M8-4polig | ||
| 1-11-611 | Kabel-M8-4p-5A-gerade-1m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-612 | Kabel-M8-4p-5A-gerade-2m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-613 | Kabel-M8-4p-5A-gerade-3m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-614 | Kabel-M8-4p-5A-gerade-5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-609 | Kabel-M8-4p-4A-gerade-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-607 | Kabel-M8-4p-4A-gerade-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-605 | Kabel-M8-4p-4A-gewinkelt-2m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-604 | Kabel-M8-4p-4A-gewinkelt-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-606 | Kabel-M8-4p-4A-gewinkelt-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| Verlängerungskabel M8-4polig | ||
| 1-11-093 | Verl-kabel-M8-4p-5A-0,6m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-094 | Verl-kabel-M8-4p-5A-1,5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-095 | Verl-kabel-M8-4p-5A-3,0m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
Bezeichnung:
Kurzbeschreibung:
Flächenbel., blau, diffus, LF-Größe: 240x180 mm, statisch
Bestellnummer:
1-15-854
EAN:
4251692655313
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- Beleuchtungscontroller im Gehäuse integriert
- Dauer- oder Pulsbetrieb
- Pulslänge und Helligkeit einstellbar
- Anschluss: Kabel mit offenen Enden
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 240 mm x 180 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Blau, 470 nm |
| Betriebsart | Schaltbarer Dauerbetrieb |
| Besonderheit | Helligkeitseinstellung mit analoger Steuerspannung 0 - 10 VDC (schaltbar 3 ms - ∞) oder manuell am Potentiometer |
| Betriebsspannung | 24 VDC (10 - 30 V) |
| Leistungsaufnahme | max. 53 W (2,2 A bei 24 VDC) |
| Strahldichte | 12,3 W/(m²sr) |
| Leuchtdichte | 647 cd/m² |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 2.400 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | Ja |
Hinweise
Für weitere Informationen wenden Sie sich bitte an Ihren persönlichen Ansprechpartner in unserer Vertriebsabteilung.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 4-adrig
Bezeichnung:
Kurzbeschreibung:
Flächenbel., weiß, diffus, LF-Größe: 240x180 mm, statisch
Bestellnummer:
1-15-856
EAN:
4251692655320
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- Beleuchtungscontroller im Gehäuse integriert
- Dauer- oder Pulsbetrieb
- Pulslänge und Helligkeit einstellbar
- Anschluss: Kabel mit offenen Enden
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 240 mm x 180 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Weiß, 5700 K |
| Betriebsart | Schaltbarer Dauerbetrieb |
| Besonderheit | Helligkeitseinstellung mit analoger Steuerspannung 0 - 10 VDC (schaltbar 3 ms - ∞) oder manuell am Potentiometer |
| Betriebsspannung | 24 VDC (10 - 30 V) |
| Leistungsaufnahme | max. 53 W (2,2 A bei 24 VDC) |
| Strahldichte | 18,9 W/(m²sr) |
| Leuchtdichte | 6.300 cd/m² |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 2.400 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | Ja |
Hinweise
Für weitere Informationen wenden Sie sich bitte an Ihren persönlichen Ansprechpartner in unserer Vertriebsabteilung.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 4-adrig
Bezeichnung:
Kurzbeschreibung:
Flächenbel., IR850, diffus, LF-Größe: 240x180 mm, statisch
Bestellnummer:
1-15-862
EAN:
4251692655337
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- Beleuchtungscontroller im Gehäuse integriert
- Dauer- oder Pulsbetrieb
- Pulslänge und Helligkeit einstellbar
- Anschluss: Kabel mit offenen Enden
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 240 mm x 180 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Infrarot, 850 nm |
| Betriebsart | Schaltbarer Dauerbetrieb |
| Besonderheit | Helligkeitseinstellung mit analoger Steuerspannung 0 - 10 VDC (schaltbar 3 ms - ∞) oder manuell am Potentiometer |
| Betriebsspannung | 24 VDC (10 - 30 V) |
| Leistungsaufnahme | max. 53 W (2,2 A bei 24 VDC) |
| Strahldichte | 25 W/(m²sr) |
| Leuchtdichte | - |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 2.400 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | Ja |
Hinweise
Für weitere Informationen wenden Sie sich bitte an Ihren persönlichen Ansprechpartner in unserer Vertriebsabteilung.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 4-adrig
Bezeichnung:
Kurzbeschreibung:
Flächenbel., rot, diffus, LF-Größe: 240x180 mm, statisch
Bestellnummer:
1-15-850
EAN:
4251692655306
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- Beleuchtungscontroller im Gehäuse integriert
- Dauer- oder Pulsbetrieb
- Pulslänge und Helligkeit einstellbar
- Anschluss: Kabel mit offenen Enden
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 240 mm x 180 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Rot, 633 nm |
| Betriebsart | Schaltbarer Dauerbetrieb |
| Besonderheit | Helligkeitseinstellung mit analoger Steuerspannung 0 - 10 VDC (schaltbar 3 ms - ∞) oder manuell am Potentiometer |
| Betriebsspannung | 24 VDC (10 - 30 V) |
| Leistungsaufnahme | max. 53 W (2,2 A bei 24 VDC) |
| Strahldichte | 16,8 W/(m²sr) |
| Leuchtdichte | 2.100 cd/m² |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 2.400 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | Ja |
Hinweise
Für weitere Informationen wenden Sie sich bitte an Ihren persönlichen Ansprechpartner in unserer Vertriebsabteilung.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 4-adrig
Bezeichnung:
Kurzbeschreibung:
Flächenbel., blau, diffus, LF-Größe: 240x180 mm, Kameradurchblick, statisch
Bestellnummer:
1-15-870
EAN:
4251692655351
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- Metallgehäuse, Leuchtfeldabdeckung: PMMA
- homogenes Leuchtfeld
- Beleuchtungscontroller im Gehäuse integriert
- Dauer- oder Pulsbetrieb
- Pulslänge und Helligkeit einstellbar
- Anschluss: Kabel mit offenen Enden
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 240 mm x 180 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Blau, 470 nm |
| Betriebsart | Schaltbarer Dauerbetrieb |
| Besonderheit | Helligkeitseinstellung mit analoger Steuerspannung 0 - 10 VDC (schaltbar 3 ms - ∞) oder manuell am Potentiometer |
| Betriebsspannung | 24 VDC (10 - 30 V) |
| Leistungsaufnahme | max. 35 W (1,4 A bei 24 VDC) |
| Strahldichte | 11,3 W/m²sr |
| Leuchtdichte | 590 cd/m² |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 2.400 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | Ja |
Hinweise
Für weitere Informationen wenden Sie sich bitte an Ihren persönlichen Ansprechpartner in unserer Vertriebsabteilung.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 4-adrig
Weitere Produkte laden..
