Flächen- und Linienbeleuchtungen
Wählen Sie hier Ihre Anforderungen aus und sehen Sie alle in Frage kommenden Ergebnisse unten.
1285/1285 Ergebnisse
Bezeichnung:
Kurzbeschreibung:
Flächenbel., weiß, diffus, LF-Größe: 60x90 mm, controlled
Bestellnummer:
1-15-556
EAN:
4251692654415
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- Beleuchtungscontroller im Gehäuse integriert
- Dauer- oder Pulsbetrieb
- Pulslänge und Helligkeit einstellbar
- Anschluss: Kabel mit offenen Enden
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 90 mm x 60 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Weiß, 5700 K |
| Betriebsart | Schaltbarer Dauerbetrieb Pulsbetrieb (1 µs - ∞) |
| Besonderheit | Helligkeitseinstellung mit analoger Steuerspannung 0 - 10 VDC (schaltbar 1 ms - ∞) oder manuell am Potentiometer |
| Betriebsspannung | 24 VDC (10 - 30 V) |
| Leistungsaufnahme | max. 10 W (420 mA bei 24 VDC) |
| Strahldichte | 37,5 W/(m²sr) |
| Leuchtdichte | 12.500 cd/m² |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 620 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | Ja |
Hinweise
Für weitere Informationen wenden Sie sich bitte an Ihren persönlichen Ansprechpartner in unserer Vertriebsabteilung.
Zeichnungen

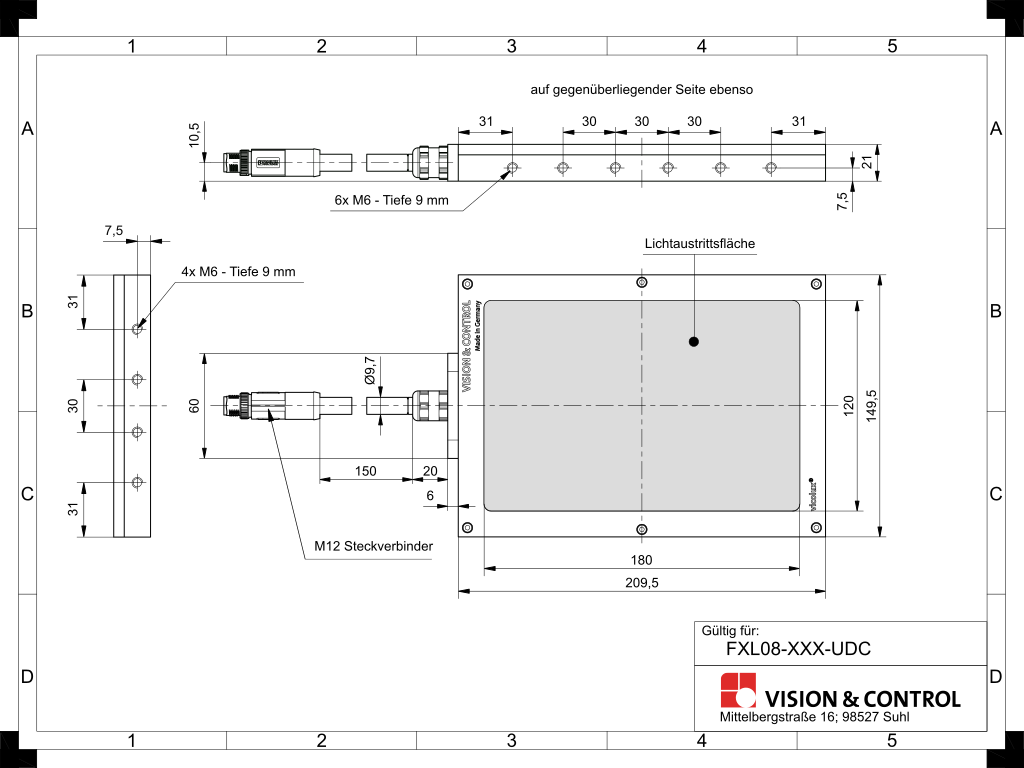

Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 6-adrig
Bezeichnung:
Kurzbeschreibung:
Flächenbel., IR850, diffus, LF-Größe: 60x90 mm, controlled
Bestellnummer:
1-15-566
EAN:
4251692654422
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- Beleuchtungscontroller im Gehäuse integriert
- Dauer- oder Pulsbetrieb
- Pulslänge und Helligkeit einstellbar
- Anschluss: Kabel mit offenen Enden
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 90 mm x 60 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Infrarot, 850 nm |
| Betriebsart | Schaltbarer Dauerbetrieb Pulsbetrieb (1 µs - ∞) |
| Besonderheit | Helligkeitseinstellung mit analoger Steuerspannung 0 - 10 VDC (schaltbar 1 ms - ∞) oder manuell am Potentiometer |
| Betriebsspannung | 24 VDC (10 - 30 V) |
| Leistungsaufnahme | max. 10 W (420 mA bei 24 VDC) |
| Strahldichte | 116 W/(m²sr) |
| Leuchtdichte | - |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 620 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | Ja |
Hinweise
Für weitere Informationen wenden Sie sich bitte an Ihren persönlichen Ansprechpartner in unserer Vertriebsabteilung.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 6-adrig
Bezeichnung:
Kurzbeschreibung:
Flächenbel., rot, diffus, LF-Größe: 60x90 mm, controlled
Bestellnummer:
1-15-550
EAN:
4251692654385
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- Beleuchtungscontroller im Gehäuse integriert
- Dauer- oder Pulsbetrieb
- Pulslänge und Helligkeit einstellbar
- Anschluss: Kabel mit offenen Enden
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 90 mm x 60 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Rot, 633 nm |
| Betriebsart | Schaltbarer Dauerbetrieb Pulsbetrieb (1 µs - ∞) |
| Besonderheit | Helligkeitseinstellung mit analoger Steuerspannung 0 - 10 VDC (schaltbar 1 ms - ∞) oder manuell am Potentiometer |
| Betriebsspannung | 24 VDC (14 - 30 V) |
| Leistungsaufnahme | max. 10 W (420 mA bei 24 VDC) |
| Strahldichte | 33 W/(m²sr) |
| Leuchtdichte | 4.130 cd/m² |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 620 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | Ja |
Hinweise
Für weitere Informationen wenden Sie sich bitte an Ihren persönlichen Ansprechpartner in unserer Vertriebsabteilung.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 6-adrig
Bezeichnung:
Kurzbeschreibung:
Flächenbel., blau, diffus, LF-Größe: 120x90 mm, blitzbar per Blitzcontroller
Bestellnummer:
1-15-671
EAN:
4251692654644
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- sicherer Betrieb mit vicolux® smart light Beleuchtungscontroller (z.B. DLC3005)
- Anschluss: Kabel mit M8-Stecker
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 120 mm x 90 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Blau, 470 nm |
| Besonderheit | Blitzbar mit Blitzcontroller |
| Strahldichte | |
| • Dauerbetrieb | 10 W/(m²sr) |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 680 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 150 mm (ohne M8-Stecker) |
| Kabeldurchmesser | 5 mm |
| Kabelaufbau | 4 x 0,25 mm² |
Hinweise
Die Beleuchtung kann nur in Verbindung mit einem Beleuchtungscontroller oder einer geeigneten Stromquelle betrieben werden.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung M8-Stecker
Kombinierbar mit
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Anschlusskabel M8-4polig | ||
| 1-11-611 | Kabel-M8-4p-5A-gerade-1m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-612 | Kabel-M8-4p-5A-gerade-2m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-613 | Kabel-M8-4p-5A-gerade-3m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-614 | Kabel-M8-4p-5A-gerade-5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-609 | Kabel-M8-4p-4A-gerade-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-607 | Kabel-M8-4p-4A-gerade-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-605 | Kabel-M8-4p-4A-gewinkelt-2m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-604 | Kabel-M8-4p-4A-gewinkelt-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-606 | Kabel-M8-4p-4A-gewinkelt-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| Verlängerungskabel M8-4polig | ||
| 1-11-093 | Verl-kabel-M8-4p-5A-0,6m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-094 | Verl-kabel-M8-4p-5A-1,5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-095 | Verl-kabel-M8-4p-5A-3,0m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
Bezeichnung:
Kurzbeschreibung:
Flächenbel., weiß, diffus, LF-Größe: 120x90 mm, blitzbar per Blitzcontroller
Bestellnummer:
1-15-672
EAN:
4251692654651
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- sicherer Betrieb mit vicolux® smart light Beleuchtungscontroller (z.B. DLC3005)
- Anschluss: Kabel mit M8-Stecker
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 120 mm x 90 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Weiß, 5700 K |
| Besonderheit | Blitzbar mit Blitzcontroller |
| Strahldichte | |
| • Dauerbetrieb | 30 W/(m²sr) |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 680 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 150 mm (ohne M8-Stecker) |
| Kabeldurchmesser | 5 mm |
| Kabelaufbau | 4 x 0,25 mm² |
Hinweise
Die Beleuchtung kann nur in Verbindung mit einem Beleuchtungscontroller oder einer geeigneten Stromquelle betrieben werden.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung M8-Stecker
Kombinierbar mit
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Anschlusskabel M8-4polig | ||
| 1-11-611 | Kabel-M8-4p-5A-gerade-1m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-612 | Kabel-M8-4p-5A-gerade-2m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-613 | Kabel-M8-4p-5A-gerade-3m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-614 | Kabel-M8-4p-5A-gerade-5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-609 | Kabel-M8-4p-4A-gerade-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-607 | Kabel-M8-4p-4A-gerade-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-605 | Kabel-M8-4p-4A-gewinkelt-2m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-604 | Kabel-M8-4p-4A-gewinkelt-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-606 | Kabel-M8-4p-4A-gewinkelt-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| Verlängerungskabel M8-4polig | ||
| 1-11-093 | Verl-kabel-M8-4p-5A-0,6m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-094 | Verl-kabel-M8-4p-5A-1,5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-095 | Verl-kabel-M8-4p-5A-3,0m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
Bezeichnung:
Kurzbeschreibung:
Flächenbel., IR850, diffus, LF-Größe: 120x90 mm, blitzbar per Blitzcontroller
Bestellnummer:
1-15-673
EAN:
4251692654668
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- sicherer Betrieb mit vicolux® smart light Beleuchtungscontroller (z.B. DLC3005)
- Anschluss: Kabel mit M8-Stecker
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 120 mm x 90 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Infrarot, 850 nm |
| Besonderheit | Blitzbar mit Blitzcontroller |
| Strahldichte | |
| • Dauerbetrieb | 40 W/(m²sr) |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 680 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 150 mm (ohne M8-Stecker) |
| Kabeldurchmesser | 5 mm |
| Kabelaufbau | 4 x 0,25 mm² |
Hinweise
Die Beleuchtung kann nur in Verbindung mit einem Beleuchtungscontroller oder einer geeigneten Stromquelle betrieben werden.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung M8-Stecker
Kombinierbar mit
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Anschlusskabel M8-4polig | ||
| 1-11-611 | Kabel-M8-4p-5A-gerade-1m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-612 | Kabel-M8-4p-5A-gerade-2m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-613 | Kabel-M8-4p-5A-gerade-3m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-614 | Kabel-M8-4p-5A-gerade-5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-609 | Kabel-M8-4p-4A-gerade-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-607 | Kabel-M8-4p-4A-gerade-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-605 | Kabel-M8-4p-4A-gewinkelt-2m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-604 | Kabel-M8-4p-4A-gewinkelt-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-606 | Kabel-M8-4p-4A-gewinkelt-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| Verlängerungskabel M8-4polig | ||
| 1-11-093 | Verl-kabel-M8-4p-5A-0,6m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-094 | Verl-kabel-M8-4p-5A-1,5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-095 | Verl-kabel-M8-4p-5A-3,0m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
Bezeichnung:
Kurzbeschreibung:
Flächenbel., rot, diffus, LF-Größe: 120x90 mm, blitzbar per Blitzcontroller
Bestellnummer:
1-15-670
EAN:
4251692654637
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- sicherer Betrieb mit vicolux® smart light Beleuchtungscontroller (z.B. DLC3005)
- Anschluss: Kabel mit M8-Stecker
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 120 mm x 90 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Rot, 633 nm |
| Besonderheit | Blitzbar mit Blitzcontroller |
| Strahldichte | |
| • Dauerbetrieb | 30 W/(m²sr) |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 680 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 150 mm (ohne M8-Stecker) |
| Kabeldurchmesser | 5 mm |
| Kabelaufbau | 4 x 0,25 mm² |
Hinweise
Die Beleuchtung kann nur in Verbindung mit einem Beleuchtungscontroller oder einer geeigneten Stromquelle betrieben werden.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung M8-Stecker
Kombinierbar mit
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Anschlusskabel M8-4polig | ||
| 1-11-611 | Kabel-M8-4p-5A-gerade-1m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-612 | Kabel-M8-4p-5A-gerade-2m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-613 | Kabel-M8-4p-5A-gerade-3m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-614 | Kabel-M8-4p-5A-gerade-5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-609 | Kabel-M8-4p-4A-gerade-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-607 | Kabel-M8-4p-4A-gerade-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-605 | Kabel-M8-4p-4A-gewinkelt-2m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-604 | Kabel-M8-4p-4A-gewinkelt-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-606 | Kabel-M8-4p-4A-gewinkelt-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| Verlängerungskabel M8-4polig | ||
| 1-11-093 | Verl-kabel-M8-4p-5A-0,6m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-094 | Verl-kabel-M8-4p-5A-1,5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-095 | Verl-kabel-M8-4p-5A-3,0m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
Bezeichnung:
Kurzbeschreibung:
Flächenbel., grün, diffus, LF-Größe: 120x90 mm, controlled
Bestellnummer:
1-15-652
EAN:
4251692654590
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- Beleuchtungscontroller im Gehäuse integriert
- Dauer- oder Pulsbetrieb
- Pulslänge und Helligkeit einstellbar
- Anschluss: Kabel mit offenen Enden
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 120 mm x 90 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Grün, 525 nm |
| Betriebsart | Schaltbarer Dauerbetrieb Pulsbetrieb (1 µs - ∞) |
| Besonderheit | Helligkeitseinstellung mit analoger Steuerspannung 0 - 10 VDC (schaltbar 1 ms - ∞) oder manuell am Potentiometer |
| Betriebsspannung | 24 VDC (10 - 30 V) |
| Leistungsaufnahme | max. 15 W (630 mA bei 24 VDC) |
| Strahldichte | 10,9 W/(m²sr) |
| Leuchtdichte | 4.540 cd/m² |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 840 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | Ja |
Hinweise
Für weitere Informationen wenden Sie sich bitte an Ihren persönlichen Ansprechpartner in unserer Vertriebsabteilung.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 6-adrig
Bezeichnung:
Kurzbeschreibung:
Flächenbel., blau, diffus, LF-Größe: 120x90 mm, controlled
Bestellnummer:
1-15-654
EAN:
4251692654606
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- Beleuchtungscontroller im Gehäuse integriert
- Dauer- oder Pulsbetrieb
- Pulslänge und Helligkeit einstellbar
- Anschluss: Kabel mit offenen Enden
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 120 mm x 90 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Blau, 470 nm |
| Betriebsart | Schaltbarer Dauerbetrieb Pulsbetrieb (1 µs - ∞) |
| Besonderheit | Helligkeitseinstellung mit analoger Steuerspannung 0 - 10 VDC (schaltbar 1 ms - ∞) oder manuell am Potentiometer |
| Betriebsspannung | 24 VDC (10 - 30 V) |
| Leistungsaufnahme | max. 15 W (630 mA bei 24 VDC) |
| Strahldichte | 21 W/(m²sr) |
| Leuchtdichte | 1.100 cd/m² |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 840 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | Ja |
Hinweise
Für weitere Informationen wenden Sie sich bitte an Ihren persönlichen Ansprechpartner in unserer Vertriebsabteilung.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 6-adrig
Bezeichnung:
Kurzbeschreibung:
Flächenbel., weiß, diffus, LF-Größe: 120x90 mm, controlled
Bestellnummer:
1-15-656
EAN:
4251692654613
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- Beleuchtungscontroller im Gehäuse integriert
- Dauer- oder Pulsbetrieb
- Pulslänge und Helligkeit einstellbar
- Anschluss: Kabel mit offenen Enden
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 120 mm x 90 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Weiß, 5700 K |
| Betriebsart | Schaltbarer Dauerbetrieb Pulsbetrieb (1 µs - ∞) |
| Besonderheit | Helligkeitseinstellung mit analoger Steuerspannung 0 - 10 VDC (schaltbar 1 ms - ∞) oder manuell am Potentiometer |
| Betriebsspannung | 24 VDC (10 - 30 V) |
| Leistungsaufnahme | max. 15 W (630 mA bei 24 VDC) |
| Strahldichte | 33,6 W/(m²sr) |
| Leuchtdichte | 11.200 cd/m² |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 840 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | Ja |
Hinweise
Für weitere Informationen wenden Sie sich bitte an Ihren persönlichen Ansprechpartner in unserer Vertriebsabteilung.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 6-adrig
Bezeichnung:
Kurzbeschreibung:
Flächenbel., IR850, diffus, LF-Größe: 120x90 mm, controlled
Bestellnummer:
1-15-666
EAN:
4251692654620
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- Beleuchtungscontroller im Gehäuse integriert
- Dauer- oder Pulsbetrieb
- Pulslänge und Helligkeit einstellbar
- Anschluss: Kabel mit offenen Enden
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 120 mm x 90 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Infrarot, 850 nm |
| Betriebsart | Schaltbarer Dauerbetrieb Pulsbetrieb (1 µs - ∞) |
| Besonderheit | Helligkeitseinstellung mit analoger Steuerspannung 0 - 10 VDC (schaltbar 1 ms - ∞) oder manuell am Potentiometer |
| Betriebsspannung | 24 VDC (10 - 30 V) |
| Leistungsaufnahme | max. 15 W (630 mA bei 24 VDC) |
| Strahldichte | 41 W/(m²sr) |
| Leuchtdichte | - |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 840 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | Ja |
Hinweise
Für weitere Informationen wenden Sie sich bitte an Ihren persönlichen Ansprechpartner in unserer Vertriebsabteilung.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 6-adrig
Bezeichnung:
Kurzbeschreibung:
Flächenbel., rot, diffus, LF-Größe: 120x90 mm, controlled
Bestellnummer:
1-15-650
EAN:
4251692654583
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- Beleuchtungscontroller im Gehäuse integriert
- Dauer- oder Pulsbetrieb
- Pulslänge und Helligkeit einstellbar
- Anschluss: Kabel mit offenen Enden
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 120 mm x 90 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Rot, 633 nm |
| Betriebsart | Schaltbarer Dauerbetrieb Pulsbetrieb (1 µs - ∞) |
| Besonderheit | Helligkeitseinstellung mit analoger Steuerspannung 0 - 10 VDC (schaltbar 1 ms - ∞) oder manuell am Potentiometer |
| Betriebsspannung | 24 VDC (14 - 30 V) |
| Leistungsaufnahme | max. 15 W (630 mA bei 24 VDC) |
| Strahldichte | 29 W/(m²sr) |
| Leuchtdichte | 3.800 cd/m² |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 840 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | Ja |
Hinweise
Für weitere Informationen wenden Sie sich bitte an Ihren persönlichen Ansprechpartner in unserer Vertriebsabteilung.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 6-adrig
Bezeichnung:
Kurzbeschreibung:
Flächenbel., blau, diffus, LF-Größe: 180x120 mm, blitzbar mit Blitzcontroller
Bestellnummer:
1-15-730
EAN:
4251692654798
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- sicherer Betrieb mit vicolux® smart light Beleuchtungscontroller (z.B. DLC3005)
- Anschluss: Kabel mit M8-Stecker
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 180 mm x 120 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Blau, 470 nm |
| Besonderheit | Blitzbar mit Blitzcontroller |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 1.060 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 150 mm (ohne M12-Stecker) |
| Kabeldurchmesser | 9,7 mm |
| Kabelaufbau | 4 x 1,5 mm² |
Hinweise
Die Beleuchtung kann nur in Verbindung mit einem Beleuchtungscontroller oder einer geeigneten Stromquelle betrieben werden.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung M8-Stecker
Kombinierbar mit
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Anschlusskabel M8-4polig | ||
| 1-11-611 | Kabel-M8-4p-5A-gerade-1m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-612 | Kabel-M8-4p-5A-gerade-2m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-613 | Kabel-M8-4p-5A-gerade-3m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-614 | Kabel-M8-4p-5A-gerade-5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-609 | Kabel-M8-4p-4A-gerade-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-607 | Kabel-M8-4p-4A-gerade-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-605 | Kabel-M8-4p-4A-gewinkelt-2m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-604 | Kabel-M8-4p-4A-gewinkelt-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-606 | Kabel-M8-4p-4A-gewinkelt-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| Verlängerungskabel M8-4polig | ||
| 1-11-093 | Verl-kabel-M8-4p-5A-0,6m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-094 | Verl-kabel-M8-4p-5A-1,5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-095 | Verl-kabel-M8-4p-5A-3,0m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
Bezeichnung:
Kurzbeschreibung:
Flächenbel., weiß, diffus, LF-Größe: 180x120 mm, blitzbar mit Blitzcontroller
Bestellnummer:
1-15-731
EAN:
4251692654804
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- sicherer Betrieb mit vicolux® smart light Beleuchtungscontroller (z.B. DLC3005)
- Anschluss: Kabel mit M8-Stecker
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 180 mm x 120 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Weiß, 5700 K |
| Besonderheit | Blitzbar mit Blitzcontroller |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 1.060 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 150 mm (ohne M12-Stecker) |
| Kabeldurchmesser | 9,7 mm |
| Kabelaufbau | 4 x 1,5 mm² |
Hinweise
Die Beleuchtung kann nur in Verbindung mit einem Beleuchtungscontroller oder einer geeigneten Stromquelle betrieben werden.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung M8-Stecker
Kombinierbar mit
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Anschlusskabel M8-4polig | ||
| 1-11-611 | Kabel-M8-4p-5A-gerade-1m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-612 | Kabel-M8-4p-5A-gerade-2m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-613 | Kabel-M8-4p-5A-gerade-3m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-614 | Kabel-M8-4p-5A-gerade-5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-609 | Kabel-M8-4p-4A-gerade-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-607 | Kabel-M8-4p-4A-gerade-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-605 | Kabel-M8-4p-4A-gewinkelt-2m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-604 | Kabel-M8-4p-4A-gewinkelt-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-606 | Kabel-M8-4p-4A-gewinkelt-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| Verlängerungskabel M8-4polig | ||
| 1-11-093 | Verl-kabel-M8-4p-5A-0,6m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-094 | Verl-kabel-M8-4p-5A-1,5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-095 | Verl-kabel-M8-4p-5A-3,0m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
Bezeichnung:
Kurzbeschreibung:
Flächenbel., IR850, diffus, LF-Größe: 180x120 mm, blitzbar mit Blitzcontroller
Bestellnummer:
1-15-732
EAN:
4251692654811
Aktueller Hinweis:
Nicht für Neuentwicklungen
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Bitte nutzen Sie für Neuentwicklungen die Produkte der A-DIF- oder FDLRL-Serien.
Downloads:
Eigenschaften
- flache LED-Flächenbeleuchtung mit diffuser Lichtführung
- homogenes Leuchtfeld
- sicherer Betrieb mit vicolux® smart light Beleuchtungscontroller (z.B. DLC3005)
- Anschluss: Kabel mit M8-Stecker
- Metallgehäuse, Leuchtfeldabdeckung: Glas
- vielfältige Montagemöglichkeiten
Technische Daten
| Lichtaustrittsfläche | 180 mm x 120 mm |
| Lichtführung | Diffus |
| Lichtfarbe (typ.) | Infrarot, 850 nm |
| Besonderheit | Blitzbar mit Blitzcontroller |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | Glas |
| Gewicht | 1.060 g |
| Schutzart | IP50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Umgebungstemperatur | - 10 °C ... + 45 °C |
| Kabel | |
| Kabellänge | 150 mm (ohne M12-Stecker) |
| Kabeldurchmesser | 9,7 mm |
| Kabelaufbau | 4 x 1,5 mm² |
Hinweise
Die Beleuchtung kann nur in Verbindung mit einem Beleuchtungscontroller oder einer geeigneten Stromquelle betrieben werden.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung M8-Stecker
Kombinierbar mit
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Anschlusskabel M8-4polig | ||
| 1-11-611 | Kabel-M8-4p-5A-gerade-1m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-612 | Kabel-M8-4p-5A-gerade-2m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-613 | Kabel-M8-4p-5A-gerade-3m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-614 | Kabel-M8-4p-5A-gerade-5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-609 | Kabel-M8-4p-4A-gerade-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-607 | Kabel-M8-4p-4A-gerade-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-605 | Kabel-M8-4p-4A-gewinkelt-2m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-604 | Kabel-M8-4p-4A-gewinkelt-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-606 | Kabel-M8-4p-4A-gewinkelt-10m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| Verlängerungskabel M8-4polig | ||
| 1-11-093 | Verl-kabel-M8-4p-5A-0,6m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-094 | Verl-kabel-M8-4p-5A-1,5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-095 | Verl-kabel-M8-4p-5A-3,0m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
Weitere Produkte laden..
