Flächen- und Linienbeleuchtungen
Wählen Sie hier Ihre Anforderungen aus und sehen Sie alle in Frage kommenden Ergebnisse unten.
1285/1285 Ergebnisse
Bezeichnung:
Kurzbeschreibung:
Flächenbel., blau, diffus, LF-Größe: 120mmx240mm, smart light
Bestellnummer:
1-33-118
EAN:
4251692652169
Downloads:
Eigenschaften
- LED-Flächenbeleuchtung mit diffuser Lichtführung
- vicolux® smart light - Technologie
- blitzbare LED-Flächenbeleuchtung mit diffuser Lichtführung
- sicherer Betrieb mit vicolux® smart light Beleuchtungscontroller (z.B. DLC3005)
- bestens geeignet für Multispektralanwendungen im NIR- und SWIR-Bereich, durch einfache Kombination mit anderen Beleuchtungen der gleichen Bauart
- weitere Längen auf Anfrage erhältlich
- Anschluss: Kabel mit M8-Stecker
Technische Daten
| Lichtaustrittsfläche | 120 mm x 240 mm |
| Lichtfarbe | Blau, 470 nm |
| Lichtführung | Diffus |
| Besonderheit | Blitzbar mit Blitzcontroller |
| Leistungsaufnahme | |
| • Dauerbetrieb | 24 W |
| • Blitzbetrieb | 145 W |
| Strahldichte | |
| • Dauerbetrieb | 30 W/(m²sr) |
| • Blitzbetrieb | 95 W/(m²sr) |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | PMMA |
| Gewicht | 775 g |
| Schutzart | IP 50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | 0 °C ... 45 °C |
Hinweise
Die Beleuchtung kann nur in Verbindung mit einem Beleuchtungscontroller oder einer geeigneten Stromquelle betrieben werden.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
Zeichnungen

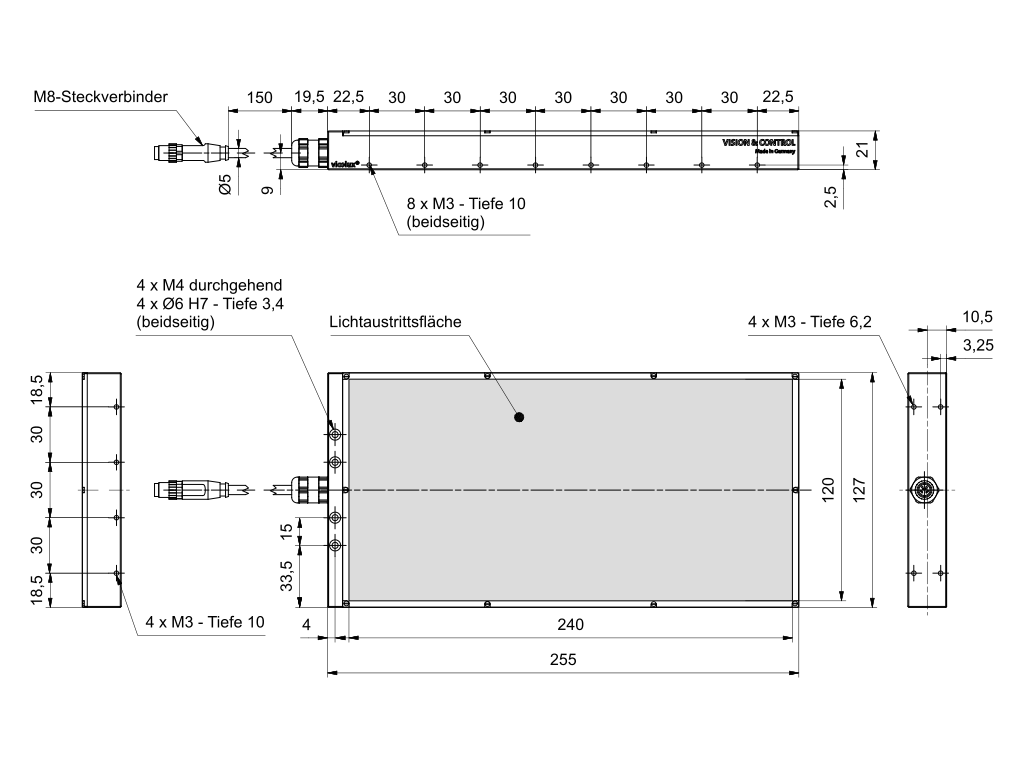

Maßzeichnung in mm
Anschlussbelegung: M8-Stecker
Kombinierbar mit
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Anschlusskabel M8-4polig | ||
| 1-11-611 | Kabel-M8-4p-5A-gerade-1m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-612 | Kabel-M8-4p-5A-gerade-2m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-613 | Kabel-M8-4p-5A-gerade-3m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-614 | Kabel-M8-4p-5A-gerade-5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-609 | Kabel-M8-4p-4A-gerade-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-605 | Kabel-M8-4p-4A-gewinkelt-2m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-604 | Kabel-M8-4p-4A-gewinkelt-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| Verlängerungskabel M8-4polig | ||
| 1-11-093 | Verl-kabel-M8-4p-5A-0,6m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-094 | Verl-kabel-M8-4p-5A-1,5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-095 | Verl-kabel-M8-4p-5A-3,0m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
Bezeichnung:
Kurzbeschreibung:
Flächenbel., weiß, diffus, LF-Größe: 120mmx240mm, smart light
Bestellnummer:
1-33-134
EAN:
4251692652244
Downloads:
Eigenschaften
- LED-Flächenbeleuchtung mit diffuser Lichtführung
- vicolux® smart light - Technologie
- blitzbare LED-Flächenbeleuchtung mit diffuser Lichtführung
- sicherer Betrieb mit vicolux® smart light Beleuchtungscontroller (z.B. DLC3005)
- bestens geeignet für Multispektralanwendungen im NIR- und SWIR-Bereich, durch einfache Kombination mit anderen Beleuchtungen der gleichen Bauart
- weitere Längen auf Anfrage erhältlich
- Anschluss: Kabel mit M8-Stecker
Technische Daten
| Lichtaustrittsfläche | 120 mm x 240 mm |
| Lichtfarbe | Weiß, 5700 K |
| Lichtführung | Diffus |
| Besonderheit | Blitzbar mit Blitzcontroller |
| Leistungsaufnahme | |
| • Dauerbetrieb | 24 W |
| • Blitzbetrieb | 125 W |
| Strahldichte | |
| • Dauerbetrieb | 55 W/(m²sr) |
| • Blitzbetrieb | 155 W/(m²sr) |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | PMMA |
| Gewicht | 775 g |
| Schutzart | IP 50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | 0 °C ... 45 °C |
Hinweise
Die Beleuchtung kann nur in Verbindung mit einem Beleuchtungscontroller oder einer geeigneten Stromquelle betrieben werden.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: M8-Stecker
Kombinierbar mit
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Anschlusskabel M8-4polig | ||
| 1-11-611 | Kabel-M8-4p-5A-gerade-1m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-612 | Kabel-M8-4p-5A-gerade-2m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-613 | Kabel-M8-4p-5A-gerade-3m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-614 | Kabel-M8-4p-5A-gerade-5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-609 | Kabel-M8-4p-4A-gerade-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-605 | Kabel-M8-4p-4A-gewinkelt-2m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-604 | Kabel-M8-4p-4A-gewinkelt-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| Verlängerungskabel M8-4polig | ||
| 1-11-093 | Verl-kabel-M8-4p-5A-0,6m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-094 | Verl-kabel-M8-4p-5A-1,5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-095 | Verl-kabel-M8-4p-5A-3,0m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
Bezeichnung:
Kurzbeschreibung:
Flächenbel., IR850, diffus, LF-Größe: 120mmx240mm, smart light
Bestellnummer:
1-33-126
EAN:
4251692652206
Downloads:
Eigenschaften
- LED-Flächenbeleuchtung mit diffuser Lichtführung
- vicolux® smart light - Technologie
- blitzbare LED-Flächenbeleuchtung mit diffuser Lichtführung
- sicherer Betrieb mit vicolux® smart light Beleuchtungscontroller (z.B. DLC3005)
- bestens geeignet für Multispektralanwendungen im NIR- und SWIR-Bereich, durch einfache Kombination mit anderen Beleuchtungen der gleichen Bauart
- weitere Längen auf Anfrage erhältlich
- Anschluss: Kabel mit M8-Stecker
Technische Daten
| Lichtaustrittsfläche | 120 mm x 240 mm |
| Lichtfarbe | Infrarot, 850 nm |
| Lichtführung | Diffus |
| Besonderheit | Blitzbar mit Blitzcontroller |
| Leistungsaufnahme | |
| • Dauerbetrieb | 24 W |
| • Blitzbetrieb | 125 W |
| Strahldichte | |
| • Dauerbetrieb | 75 W/(m²sr) |
| • Blitzbetrieb | 335 W/(m²sr) |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | PMMA |
| Gewicht | 775 g |
| Schutzart | IP 50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | 0 °C ... 45 °C |
Hinweise
Die Beleuchtung kann nur in Verbindung mit einem Beleuchtungscontroller oder einer geeigneten Stromquelle betrieben werden.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: M8-Stecker
Kombinierbar mit
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Anschlusskabel M8-4polig | ||
| 1-11-611 | Kabel-M8-4p-5A-gerade-1m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-612 | Kabel-M8-4p-5A-gerade-2m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-613 | Kabel-M8-4p-5A-gerade-3m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-614 | Kabel-M8-4p-5A-gerade-5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-609 | Kabel-M8-4p-4A-gerade-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-605 | Kabel-M8-4p-4A-gewinkelt-2m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-604 | Kabel-M8-4p-4A-gewinkelt-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| Verlängerungskabel M8-4polig | ||
| 1-11-093 | Verl-kabel-M8-4p-5A-0,6m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-094 | Verl-kabel-M8-4p-5A-1,5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-095 | Verl-kabel-M8-4p-5A-3,0m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
Bezeichnung:
Kurzbeschreibung:
Flächenbel., rot, diffus, LF-Größe: 120mmx240mm, smart light
Bestellnummer:
1-33-130
EAN:
4251692652220
Downloads:
Eigenschaften
- LED-Flächenbeleuchtung mit diffuser Lichtführung
- vicolux® smart light - Technologie
- blitzbare LED-Flächenbeleuchtung mit diffuser Lichtführung
- sicherer Betrieb mit vicolux® smart light Beleuchtungscontroller (z.B. DLC3005)
- bestens geeignet für Multispektralanwendungen im NIR- und SWIR-Bereich, durch einfache Kombination mit anderen Beleuchtungen der gleichen Bauart
- weitere Längen auf Anfrage erhältlich
- Anschluss: Kabel mit M8-Stecker
Technische Daten
| Lichtaustrittsfläche | 120 mm x 240 mm |
| Lichtfarbe | Rot, 633 nm |
| Lichtführung | Diffus |
| Besonderheit | Blitzbar mit Blitzcontroller |
| Leistungsaufnahme | |
| • Dauerbetrieb | 24 W |
| • Blitzbetrieb | 120 W |
| Strahldichte | |
| • Dauerbetrieb | 85 W/(m²sr) |
| • Blitzbetrieb | 205 W/(m²sr) |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | PMMA |
| Gewicht | 775 g |
| Schutzart | IP 50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | 0 °C ... 45 °C |
Hinweise
Die Beleuchtung kann nur in Verbindung mit einem Beleuchtungscontroller oder einer geeigneten Stromquelle betrieben werden.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: M8-Stecker
Kombinierbar mit
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Anschlusskabel M8-4polig | ||
| 1-11-611 | Kabel-M8-4p-5A-gerade-1m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-612 | Kabel-M8-4p-5A-gerade-2m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-613 | Kabel-M8-4p-5A-gerade-3m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-614 | Kabel-M8-4p-5A-gerade-5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-609 | Kabel-M8-4p-4A-gerade-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-605 | Kabel-M8-4p-4A-gewinkelt-2m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-604 | Kabel-M8-4p-4A-gewinkelt-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| Verlängerungskabel M8-4polig | ||
| 1-11-093 | Verl-kabel-M8-4p-5A-0,6m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-094 | Verl-kabel-M8-4p-5A-1,5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-095 | Verl-kabel-M8-4p-5A-3,0m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
Bezeichnung:
Kurzbeschreibung:
Flächenbel., grün, diffus, LF-Größe: 120mmx240mm, smart light
Bestellnummer:
1-33-122
EAN:
4251692652183
Downloads:
Eigenschaften
- LED-Flächenbeleuchtung mit diffuser Lichtführung
- vicolux® smart light - Technologie
- blitzbare LED-Flächenbeleuchtung mit diffuser Lichtführung
- sicherer Betrieb mit vicolux® smart light Beleuchtungscontroller (z.B. DLC3005)
- bestens geeignet für Multispektralanwendungen im NIR- und SWIR-Bereich, durch einfache Kombination mit anderen Beleuchtungen der gleichen Bauart
- weitere Längen auf Anfrage erhältlich
- Anschluss: Kabel mit M8-Stecker
Technische Daten
| Lichtaustrittsfläche | 120 mm x 240 mm |
| Lichtfarbe | Grün, 525 nm |
| Lichtführung | Diffus |
| Besonderheit | Blitzbar mit Blitzcontroller |
| Leistungsaufnahme | |
| • Dauerbetrieb | 24 W |
| • Blitzbetrieb | 155 W |
| Strahldichte | |
| • Dauerbetrieb | 25 W/(m²sr) |
| • Blitzbetrieb | 60 W/(m²sr) |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | PMMA |
| Gewicht | 775 g |
| Schutzart | IP 50 |
| Schutzklasse | III, Sicherheitskleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | 0 °C ... 45 °C |
Hinweise
Die Beleuchtung kann nur in Verbindung mit einem Beleuchtungscontroller oder einer geeigneten Stromquelle betrieben werden.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
vicolux® smart light Beleuchtungscontroller begrenzen automatisch die elektrischen Parameter und überwachen die Gerätetemperatur.
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: M8-Stecker
Kombinierbar mit
Zubehör
| Bestellnummer | Bezeichnung | Beschreibung |
|---|---|---|
| Anschlusskabel M8-4polig | ||
| 1-11-611 | Kabel-M8-4p-5A-gerade-1m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-612 | Kabel-M8-4p-5A-gerade-2m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-613 | Kabel-M8-4p-5A-gerade-3m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-614 | Kabel-M8-4p-5A-gerade-5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-609 | Kabel-M8-4p-4A-gerade-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gerade Buchse auf freies Leitungsende |
| 1-11-605 | Kabel-M8-4p-4A-gewinkelt-2m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| 1-11-604 | Kabel-M8-4p-4A-gewinkelt-5m | 4x0,25mm², 4A, 60V, PUR, IP67, M8-4pol gewinkelte Buchse auf freies Leitungsende |
| Verlängerungskabel M8-4polig | ||
| 1-11-093 | Verl-kabel-M8-4p-5A-0,6m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-094 | Verl-kabel-M8-4p-5A-1,5m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
| 1-11-095 | Verl-kabel-M8-4p-5A-3,0m | 4x0,5mm², 5A, 30V, PUR, IP67, M8-4pol gerade Buchse auf M8-4pol geraden Stecker |
Bezeichnung:
Kurzbeschreibung:
Flächenbel., grün, diffus, LF-Größe: 60x90 mm, 24V, controlled
Bestellnummer:
1-11-142
EAN:
4251692656068
Downloads:
Eigenschaften
- LED-Flächenbeleuchtung mit diffuser Lichtführung
- Homogenes Leuchtfeld
- 24V: Dauer- und Impulsbetrieb
- Metallgehäuse, Leuchtfeldabdeckung: PMMA
- Vielfältige Montagemöglichkeiten
- Entwickelt für die Anforderungen der industriellen Bildverarbeitung
- Diffuse Beleuchtungen sind auch in Form von Linien erhältlich (Breite: 7 mm , 14 mm, 30 mm und 60 mm).
- Blaues Licht ermöglicht maximale Auflösung und Schärfentiefe. Blaue Beleuchtungen sind somit hervorragend für den Einsatz in der Messtechnik geeignet.
Technische Daten
| Lichtaustrittsfläche | 60 mm x 90 mm |
| Lichtfarbe | Grün, 525 nm |
| Lichtführung | Diffus |
| Besonderheit | Helligkeitseinstellung über Potentiometer oder Steuerspannung möglich |
| Betriebsspannung | 24 VDC (10 - 30 V) |
| Leistungsaufnahme | max. 10 W (420 mA bei 24 VDC) |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | PMMA |
| Gewicht | 650 g |
| Schutzart | IP50 |
| Schutzklasse | III, Schutzkleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | -10 °C ... +45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | ja |
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 6-adrig
Bezeichnung:
Kurzbeschreibung:
Flächenbel., blau, diffus, LF-Größe: 60x90 mm, 24V, controlled
Bestellnummer:
1-11-144
EAN:
4251692656075
Downloads:
Eigenschaften
- LED-Flächenbeleuchtung mit diffuser Lichtführung
- Homogenes Leuchtfeld
- 24V: Dauer- und Impulsbetrieb
- Metallgehäuse, Leuchtfeldabdeckung: PMMA
- Vielfältige Montagemöglichkeiten
- Entwickelt für die Anforderungen der industriellen Bildverarbeitung
- Diffuse Beleuchtungen sind auch in Form von Linien erhältlich (Breite: 7 mm , 14 mm, 30 mm und 60 mm).
- Blaues Licht ermöglicht maximale Auflösung und Schärfentiefe. Blaue Beleuchtungen sind somit hervorragend für den Einsatz in der Messtechnik geeignet.
Technische Daten
| Lichtaustrittsfläche | 60 mm x 90 mm |
| Lichtfarbe | Blau, 470 nm |
| Lichtführung | Diffus |
| Besonderheit | Helligkeitseinstellung über Potentiometer oder Steuerspannung möglich |
| Betriebsspannung | 24 VDC (10 - 30 V) |
| Leistungsaufnahme | max. 10 W (420 mA bei 24 VDC) |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | PMMA |
| Gewicht | 500 g |
| Schutzart | IP50 |
| Schutzklasse | III, Schutzkleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | -10 °C ... +45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | ja |
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 6-adrig
Bezeichnung:
Kurzbeschreibung:
Flächenbel., weiß, diffus, LF-Größe: 60x90 mm, 24V, controlled
Bestellnummer:
1-11-146
EAN:
4251692656082
Downloads:
Eigenschaften
- LED-Flächenbeleuchtung mit diffuser Lichtführung
- Homogenes Leuchtfeld
- 24V: Dauer- und Impulsbetrieb
- Metallgehäuse, Leuchtfeldabdeckung: PMMA
- Vielfältige Montagemöglichkeiten
- Entwickelt für die Anforderungen der industriellen Bildverarbeitung
- Diffuse Beleuchtungen sind auch in Form von Linien erhältlich (Breite: 7 mm , 14 mm, 30 mm und 60 mm).
- Blaues Licht ermöglicht maximale Auflösung und Schärfentiefe. Blaue Beleuchtungen sind somit hervorragend für den Einsatz in der Messtechnik geeignet.
Technische Daten
| Lichtaustrittsfläche | 60 mm x 90 mm |
| Lichtfarbe | Weiß, 5700 K |
| Lichtführung | Diffus |
| Besonderheit | Helligkeitseinstellung über Potentiometer oder Steuerspannung möglich |
| Betriebsspannung | 24 VDC (10 - 30 V) |
| Leistungsaufnahme | max. 10 W (420 mA bei 24 VDC) |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | PMMA |
| Gewicht | 500 g |
| Schutzart | IP50 |
| Schutzklasse | III, Schutzkleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | -10 °C ... +45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | ja |
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 6-adrig
Bezeichnung:
Kurzbeschreibung:
Flächenbel., IR850, diffus, LF-Größe: 60x90 mm, 24V, controlled
Bestellnummer:
1-11-148
EAN:
4251692656099
Downloads:
Eigenschaften
- LED-Flächenbeleuchtung mit diffuser Lichtführung
- Homogenes Leuchtfeld
- 24V: Dauer- und Impulsbetrieb
- Metallgehäuse, Leuchtfeldabdeckung: PMMA
- Vielfältige Montagemöglichkeiten
- Entwickelt für die Anforderungen der industriellen Bildverarbeitung
- Diffuse Beleuchtungen sind auch in Form von Linien erhältlich (Breite: 7 mm , 14 mm, 30 mm und 60 mm).
- Blaues Licht ermöglicht maximale Auflösung und Schärfentiefe. Blaue Beleuchtungen sind somit hervorragend für den Einsatz in der Messtechnik geeignet.
Technische Daten
| Lichtaustrittsfläche | 60 mm x 90 mm |
| Lichtfarbe | Infrarot, 850 nm |
| Lichtführung | Diffus |
| Besonderheit | Helligkeitseinstellung über Potentiometer oder Steuerspannung möglich |
| Betriebsspannung | 24 VDC (10 - 30 V) |
| Leistungsaufnahme | max. 10 W (420 mA bei 24 VDC) |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | PMMA |
| Gewicht | 500 g |
| Schutzart | IP50 |
| Schutzklasse | III, Schutzkleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | -10 °C ... +45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | ja |
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 6-adrig
Bezeichnung:
Kurzbeschreibung:
Flächenbel., rot, diffus, LF-Größe: 60x90 mm, 24V, controlled
Bestellnummer:
1-11-140
EAN:
4251692656051
Downloads:
Eigenschaften
- LED-Flächenbeleuchtung mit diffuser Lichtführung
- Homogenes Leuchtfeld
- 24V: Dauer- und Impulsbetrieb
- Metallgehäuse, Leuchtfeldabdeckung: PMMA
- Vielfältige Montagemöglichkeiten
- Entwickelt für die Anforderungen der industriellen Bildverarbeitung
- Diffuse Beleuchtungen sind auch in Form von Linien erhältlich (Breite: 7 mm , 14 mm, 30 mm und 60 mm).
- Blaues Licht ermöglicht maximale Auflösung und Schärfentiefe. Blaue Beleuchtungen sind somit hervorragend für den Einsatz in der Messtechnik geeignet.
Technische Daten
| Lichtaustrittsfläche | 60 mm x 90 mm |
| Lichtfarbe | Rot, 633 nm |
| Lichtführung | Diffus |
| Besonderheit | Helligkeitseinstellung über Potentiometer oder Steuerspannung möglich |
| Betriebsspannung | 24 VDC (14 - 30 V) |
| Leistungsaufnahme | max. 10 W (420 mA bei 24 VDC) |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | PMMA |
| Gewicht | 500 g |
| Schutzart | IP50 |
| Schutzklasse | III, Schutzkleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | -10 °C ... +45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | ja |
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 6-adrig
Bezeichnung:
Kurzbeschreibung:
Flächenbel., grün, diffus, LF-Größe: 90x120 mm, 24V, controlled
Bestellnummer:
1-11-242
EAN:
4251692656167
Downloads:
Eigenschaften
- LED-Flächenbeleuchtung mit diffuser Lichtführung
- Homogenes Leuchtfeld
- 24V: Dauer- und Impulsbetrieb
- Metallgehäuse, Leuchtfeldabdeckung: PMMA
- Vielfältige Montagemöglichkeiten
- Entwickelt für die Anforderungen der industriellen Bildverarbeitung
- Diffuse Beleuchtungen sind auch in Form von Linien erhältlich (Breite: 7 mm , 14 mm, 30 mm und 60 mm).
- Blaues Licht ermöglicht maximale Auflösung und Schärfentiefe. Blaue Beleuchtungen sind somit hervorragend für den Einsatz in der Messtechnik geeignet.
Technische Daten
| Lichtaustrittsfläche | 90 mm x 120 mm |
| Lichtfarbe | Grün, 525 nm |
| Lichtführung | Diffus |
| Besonderheit | Helligkeitseinstellung über Potentiometer oder Steuerspannung möglich |
| Betriebsspannung | 24 VDC (10 - 30 V) |
| Leistungsaufnahme | max. 15 W (630 mA bei 24 VDC) |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | PMMA |
| Gewicht | 650 g |
| Schutzart | IP50 |
| Schutzklasse | III, Schutzkleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | -10 °C ... +45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | ja |
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 6-adrig
Bezeichnung:
Kurzbeschreibung:
Flächenbel., blau, diffus, LF-Größe: 90x120 mm, 24V, controlled
Bestellnummer:
1-11-244
EAN:
4251692656174
Downloads:
Eigenschaften
- LED-Flächenbeleuchtung mit diffuser Lichtführung
- Homogenes Leuchtfeld
- 24V: Dauer- und Impulsbetrieb
- Metallgehäuse, Leuchtfeldabdeckung: PMMA
- Vielfältige Montagemöglichkeiten
- Entwickelt für die Anforderungen der industriellen Bildverarbeitung
- Diffuse Beleuchtungen sind auch in Form von Linien erhältlich (Breite: 7 mm , 14 mm, 30 mm und 60 mm).
- Blaues Licht ermöglicht maximale Auflösung und Schärfentiefe. Blaue Beleuchtungen sind somit hervorragend für den Einsatz in der Messtechnik geeignet.
Technische Daten
| Lichtaustrittsfläche | 90 mm x 120 mm |
| Lichtfarbe | Blau, 470 nm |
| Lichtführung | Diffus |
| Besonderheit | Helligkeitseinstellung über Potentiometer oder Steuerspannung möglich |
| Betriebsspannung | 24 VDC (10 - 30 V) |
| Leistungsaufnahme | max. 15 W (630 mA bei 24 VDC) |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | PMMA |
| Gewicht | 650 g |
| Schutzart | IP50 |
| Schutzklasse | III, Schutzkleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | -10 °C ... +45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | ja |
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 6-adrig
Bezeichnung:
Kurzbeschreibung:
Flächenbel., weiß, diffus, LF-Größe: 90x120 mm, 24V, controlled
Bestellnummer:
1-11-246
EAN:
4251692656181
Downloads:
Eigenschaften
- LED-Flächenbeleuchtung mit diffuser Lichtführung
- Homogenes Leuchtfeld
- 24V: Dauer- und Impulsbetrieb
- Metallgehäuse, Leuchtfeldabdeckung: PMMA
- Vielfältige Montagemöglichkeiten
- Entwickelt für die Anforderungen der industriellen Bildverarbeitung
- Diffuse Beleuchtungen sind auch in Form von Linien erhältlich (Breite: 7 mm , 14 mm, 30 mm und 60 mm).
- Blaues Licht ermöglicht maximale Auflösung und Schärfentiefe. Blaue Beleuchtungen sind somit hervorragend für den Einsatz in der Messtechnik geeignet.
Technische Daten
| Lichtaustrittsfläche | 90 mm x 120 mm |
| Lichtfarbe | Weiß, 5700 K |
| Lichtführung | Diffus |
| Besonderheit | Helligkeitseinstellung über Potentiometer oder Steuerspannung möglich |
| Betriebsspannung | 24 VDC (10 - 30 V) |
| Leistungsaufnahme | max. 15 W (630 mA bei 24 VDC) |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | PMMA |
| Gewicht | 650 g |
| Schutzart | IP50 |
| Schutzklasse | III, Schutzkleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | -10 °C ... +45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | ja |
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 6-adrig
Bezeichnung:
Kurzbeschreibung:
Flächenbel., IR850, diffus, LF-Größe: 90x120 mm, 24V, controlled
Bestellnummer:
1-11-248
EAN:
4251692656198
Downloads:
Eigenschaften
- LED-Flächenbeleuchtung mit diffuser Lichtführung
- Homogenes Leuchtfeld
- 24V: Dauer- und Impulsbetrieb
- Metallgehäuse, Leuchtfeldabdeckung: PMMA
- Vielfältige Montagemöglichkeiten
- Entwickelt für die Anforderungen der industriellen Bildverarbeitung
- Diffuse Beleuchtungen sind auch in Form von Linien erhältlich (Breite: 7 mm , 14 mm, 30 mm und 60 mm).
- Blaues Licht ermöglicht maximale Auflösung und Schärfentiefe. Blaue Beleuchtungen sind somit hervorragend für den Einsatz in der Messtechnik geeignet.
Technische Daten
| Lichtaustrittsfläche | 90 mm x 120 mm |
| Lichtfarbe | Infrarot, 850 nm |
| Lichtführung | Diffus |
| Besonderheit | Helligkeitseinstellung über Potentiometer oder Steuerspannung möglich |
| Betriebsspannung | 24 VDC (10 - 30 V) |
| Leistungsaufnahme | max. 15 W (630 mA bei 24 VDC) |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | PMMA |
| Gewicht | 650 g |
| Schutzart | IP50 |
| Schutzklasse | III, Schutzkleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | -10 °C ... +45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | ja |
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 6-adrig
Bezeichnung:
Kurzbeschreibung:
Flächenbel., rot, diffus, LF-Größe: 90x120 mm, 24V, controlled
Bestellnummer:
1-11-240
EAN:
4251692656150
Downloads:
Eigenschaften
- LED-Flächenbeleuchtung mit diffuser Lichtführung
- Homogenes Leuchtfeld
- 24V: Dauer- und Impulsbetrieb
- Metallgehäuse, Leuchtfeldabdeckung: PMMA
- Vielfältige Montagemöglichkeiten
- Entwickelt für die Anforderungen der industriellen Bildverarbeitung
- Diffuse Beleuchtungen sind auch in Form von Linien erhältlich (Breite: 7 mm , 14 mm, 30 mm und 60 mm).
- Blaues Licht ermöglicht maximale Auflösung und Schärfentiefe. Blaue Beleuchtungen sind somit hervorragend für den Einsatz in der Messtechnik geeignet.
Technische Daten
| Lichtaustrittsfläche | 90 mm x 120 mm |
| Lichtfarbe | Rot, 633 nm |
| Lichtführung | Diffus |
| Besonderheit | Helligkeitseinstellung über Potentiometer oder Steuerspannung möglich |
| Betriebsspannung | 24 VDC (14 - 30 V) |
| Leistungsaufnahme | max. 15 W (630 mA bei 24 VDC) |
| Gehäusematerial | Aluminium, schwarz eloxiert |
| Optisches Material | PMMA |
| Gewicht | 650 g |
| Schutzart | IP50 |
| Schutzklasse | III, Schutzkleinspannung (SELV) |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Umgebungstemperatur | -10 °C ... +45 °C |
| Kabel | |
| Kabellänge | 1.500 mm |
| Kabeldurchmesser | 6,5 mm |
| Kabelaufbau | 4 x 0,25 mm² und 3 x 0,5 mm² |
| Schleppkettentauglich | ja |
Zeichnungen
Maßzeichnung in mm
Anschlussbelegung: Kabel offen, 6-adrig
Weitere Produkte laden..
