Anwesenheitskontrolle

Wurde korrekt montiert?


Kontaktanzeige

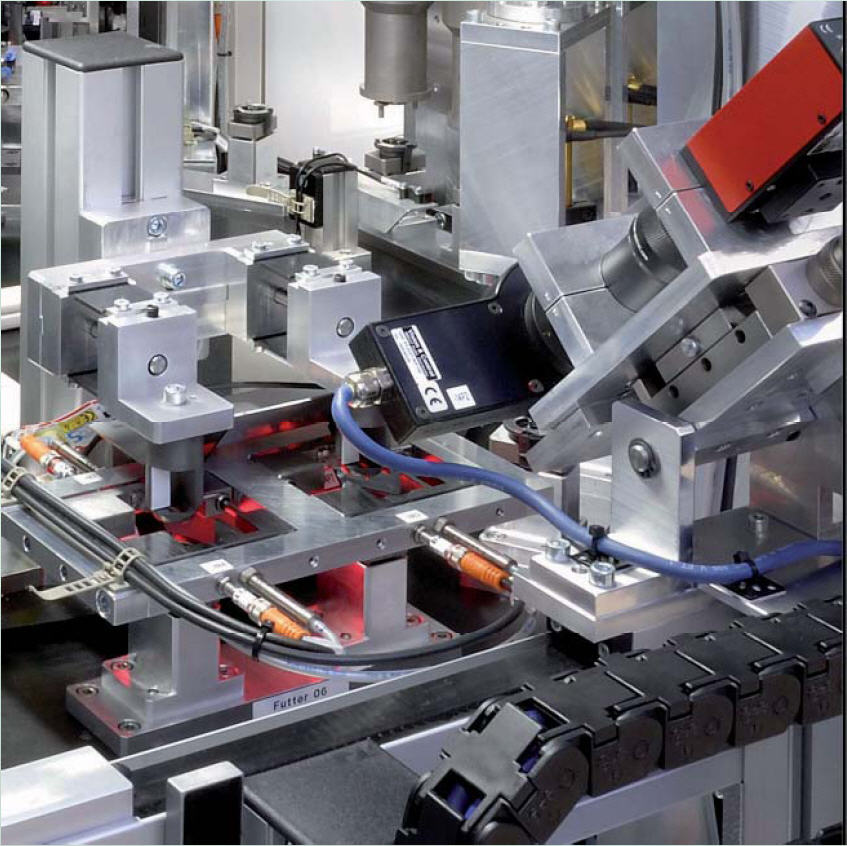

Aufgabenstellung: Herstellung und Inbetriebnahme eines Prüfautomaten mit integrierten Bildverarbeitungssystemen zur Anwesenheitsprüfung

Herstellung und Inbetriebnahme eines Prüfautomaten mit integrierten Bildverarbeitungssystemen zur Anwesenheitsprüfung der Kontakte, Maß- und Positionskontrollen an Lampenkontakten.

Flexibles Bildverarbeitungssystem zur Prüfung von Lampenkontakten

Branche:

Automotive



Verwendete Komponenten:


  • pictor® Intelligente Kamera mit vcwin® - Prüfprogramm
  • vicolux® Auflicht-Ringbeleuchtung
  • vicotar® telezentrisches Präzisionsmessobjektiv



Kunde/Systempartner:

MRB Automation Ilmenau



Treten Sie in Verbindung

100% Kontrolle von Reihenklemmen

Bei der Fertigung von Reihenklemmen ist die 100% Kontrolle der Bauteile besonders wichtig. Durch die hohen Ströme kann bei falsch montierten Bauteile ein Brand im Schaltschrank ausgelöst werden.

Deshalb müssen im gespritzten Grundkörper die Anwesenheit und die korrekte Position aller elektrischen Verbindungen geprüft werden.

Die besondere Herausforderung war die Realisierung einer prozesssicheren als auch wirtschaftlichen Lösung.

Diese Lösung wurde durch einen Systemintegrator (Dr. Peter Merbach Optischer Gerätebau) realisiert.



Branche:

Elektronik



Verwendete Komponenten:


  • pictor®  N413C
  • vicotar® Objektiv TO30/9.1-85-F14-B-RF
  • 2 x vicolux® L-CLR-10x150-W5K7-P-SL
  • 2 x DLC3005 Beleuchtungscontroller



Kunde / Systempartner:

Zulieferer Elektronikkomponenten


Alles wie geschmiert - Inspektion von Ölpumpen

Das intelligente Kamerasystem pictor® M von Vision & Control sorgt bei der Handmontage von LKW-Ölpumpen für eine hundertprozentige Qualitätskontrolle.

Irren ist menschlich! Bei der aus vielen Schritten bestehenden Handmontage von LKW-Ölpumpen ist daher eine vollständige Endkontrolle zwingend erforderlich. Bei der Firma Mahle Filtertechnik haben die Bildspezialisten von Vision & Control deswegen in den Prüfstand der Pendelschieber-Ölpumpen eine intelligente Kameralösung zur optischen Endkontrolle integriert. Diese prüft und dokumentiert die Anwesenheit und korrekte Position aller Bauteile.

Herzstück des Prüfsystems ist eine kompakte Kamera aus der pictor® M-Serie. Zusammen mit einer Reihe gängiger Prüfsequenzen ist bei diesen Modellen die Bildverarbeitung bereits integriert. Mit der windowsbasierten Bedienoberfläche vcwin lässt sich die pictor® M via Ethernet von jedem PC im gleichen Netz programmieren und bedienen. Dank der grafischen und intuitiv erfassbaren Benutzeroberfläche sind dafür keine tiefer gehenden Informatik-Kenntnisse erforderlich.

Als Objektiv kommt ein lichtstarkes entozentrisches Objektiv der VCN-Serie zum Einsatz. Gemeinsam mit einer quadratischen Diffusorscheibe mit Kameradurchblick, sorgt ein vor dem Objektiv montiertes Ringlicht der RK-Serie für die schattenlose Ausleuchtung des Prüflings.

Nach der Bildaufnahme wird zunächst der äußere Schieber mittels der Funktion “Punkt-Antasten” lokalisiert. Von dort ausgehend findet das Prüfprogramm den mittleren Rotor und kontrolliert ob alle Pendel vorhanden sind. Nicht eingeklinkte Pendel werden durch die Untersuchung auf dunkle Pixel entlang einer Kreisbahn um den Rotor identifiziert. Anhand der asymmetrischen Kontur der Pendel erkennt die anschließende Formprüfung deren korrekte Ausrichtung.

Bei Beanstandungen wird die fehlerhaft montierte Ölpumpe dem Werker zur Nachbesserung übergeben. Nur wenn alles in Ordnung ist wird die Aufnahme zur Dokumentation abgespeichert und die Ölpumpe mit einer aufgenadelten Prüfnummer freigegeben.



Branche:

Automotive



Verwendete Komponenten:


  • pictor® M-Serie Smart Kamera mit vcwin® - Prüfprogramm
  • vicolux® Auflicht-Ringbeleuchtung
  • vicotar® entozentrisches Objektiv der VCN-Serie



Kunde/Systempartner:

Mahle Filtertechnik
